Mặt bích nhựa phi 76

Mặt bích nhựa phi 76 là phụ kiện kết nối được sử dụng phổ biến trong các hệ thống đường ống nhựa công nghiệp và dân dụng. Tuy nhiên, không ít người vẫn băn khoăn phi 76 tương đương DN bao nhiêu, phù hợp với loại ống nào. Bài viết dưới đây sẽ giúp bạn hiểu rõ các thông số kỹ thuật và ứng dụng thực tế của phụ kiện ống nhựa này

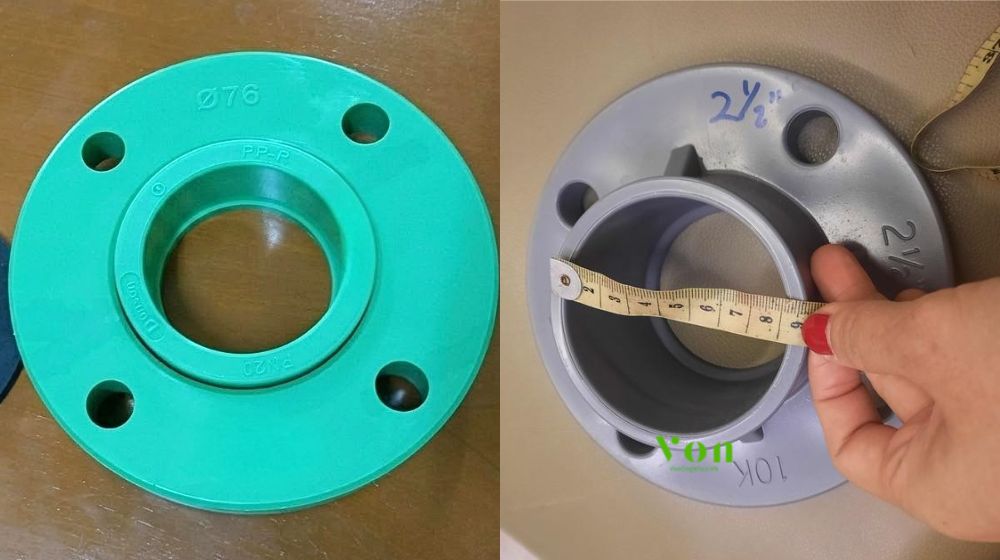

1. Thế nào là mặt bích nhựa phi 76

Mặt bích nhựa phi 76 là phụ kiện dùng trong hệ thống đường ống nhựa, được thiết kế để tạo liên kết chắc chắn giữa các đoạn ống, van công nghiệp hoặc thiết bị đo lường thông qua hệ thống bu lông và đai ốc. Khái niệm này bao gồm hai thành phần cần hiểu rõ:

• Chủng loại: Mặt bích nhựa
• Kích thước: Phi 76 (hay 76mm)

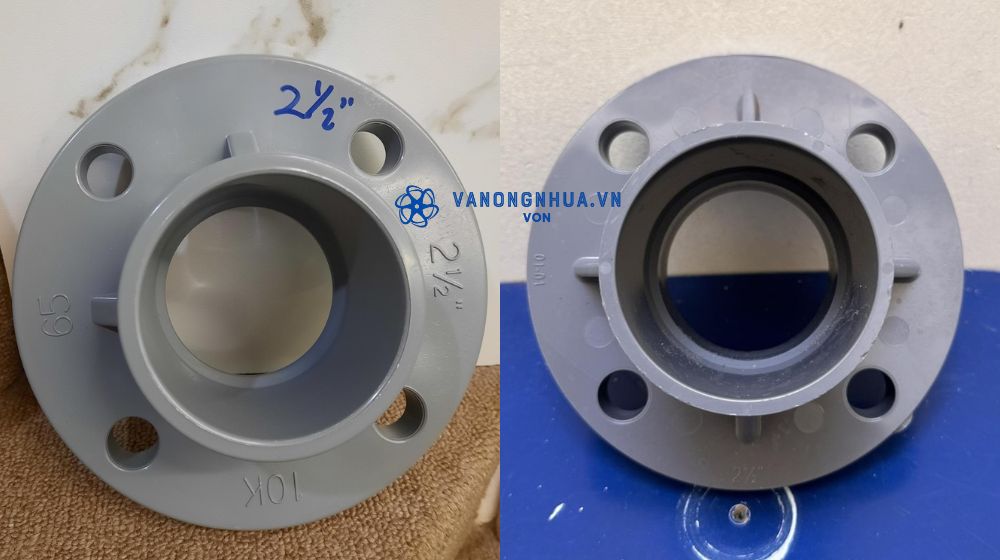

2. Mặt bích nhựa 76 có thể lắp ống DN65 không

Nhiều người thắc mắc liệu mặt bích nhựa phi 76 có phải là mặt bích nhựa DN65 hay không. Thực tế, đây là hai cách gọi khác nhau nhưng có mối liên hệ chặt chẽ về kích thước, xuất phát từ sự khác biệt giữa kích thước ống nhựa hệ mét và hệ inch. Trong thực tế mặt bích nhựa 76 có thể lắp với:

• Ống nhựa phi 76:
  • Bản chất mặt bích nhựa 76được thiết kế phần cổ bích vừa vặn để đút lọt đường ống nhựa có đường kính ngoài đúng 76mm rồi tiến hành gắn keo hoặc hàn nhiệt tùy theo chất liệu nhựa
• Ống nhựa DN76 hệ mét:
  • Trong một số quy chuẩn sản xuất ống nhựa theo hệ mét, đường kính ngoài thực tế của ống thường trùng khớp với tên gọi kích thước danh nghĩa
  • Nghĩa là mặt bích nhựa 76 cũng có thể được gọi tên kỹ thuật tương đương là mặt bích nhựa DN76
• Theo hệ inch tương đương DN65:
  • Theo kích thước ống PVC (loại phổ biến quốc tế) hệ inch, cỡ ống danh nghĩa DN65 tương đương với kích cỡ hệ inch là 2 1/2 inch. Đường kính ngoài thực tế của ống nhựa cỡ này là 76mm
  • Vì vật mặt bích nhựa phi 76 cũng chính là mặt bích nhựa DN65 nết xét trên khía cạnh này

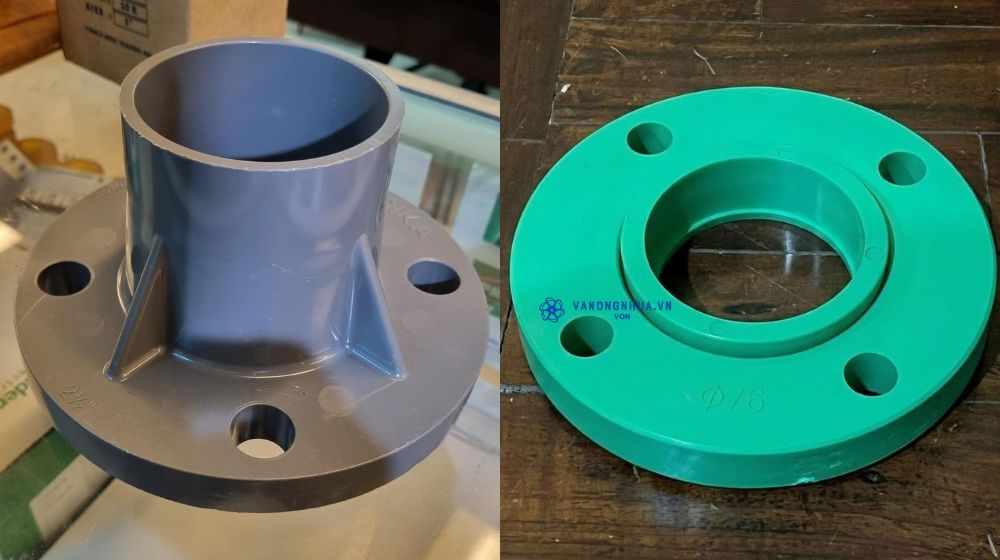

3. Mặt bích nhựa phi 76 đúc từ vật liệu gì

Khi thông tin kỹ thuật chưa chỉ rõ loại vật liệu nhựa cụ thể, bạn cần xác định rõ môi trường lưu chất trong đường ống để lựa chọn loại mặt bích nhựa phi 76 tối ưu nhất về cả hiệu năng vận hành lẫn độ bền hệ thống:

• Mặt bích nhựa PVC / uPVC: Loại phổ biến nhất, cứng, bền, chịu nước sạch và nước thải, giá thành hợp lý. Đây là lựa chọn mặc định cho đa số hệ thống cấp thoát nước
• Bích cPVC: Chịu nhiệt tốt hơn uPVC (lên đến khoảng 93°C), dùng cho hệ thống nước nóng hoặc hóa chất nhẹ
• Mặt bích HDPE: Độ dẻo dai cao, chịu va đập tốt, dùng nhiều trong hệ thống chôn ngầm hoặc áp lực cao
• Bích PP : Chịu hóa chất tốt, thường dùng trong công nghiệp hóa chất, thực phẩm, dược phẩm
• Bích PVDF: là loại cao cấp, chịu hóa chất mạnh và nhiệt độ cao, giá thành cao hơn nhiều

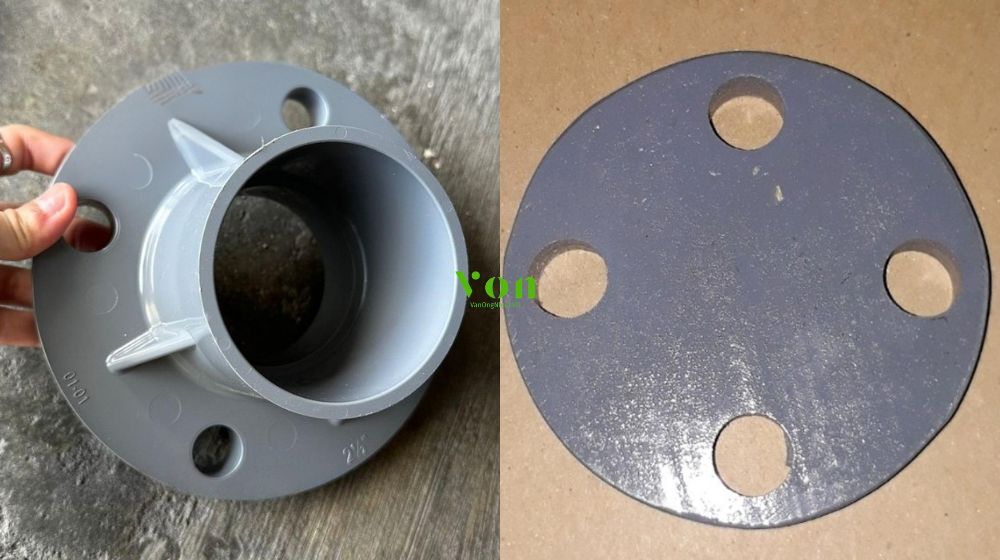

4. Chủng loại của mặt bích nhựa phi 76

Để bảo đảm tính kỹ thuật và vận hành đồng bộ của toàn hệ thống, người dùng cần nắm rõ thiết kế hình học hay còn gọi là chủng loại của mặt bích nhựa phi 76. Cụ thể:

• Mặt bích rỗng: Đây là loại thông dụng nhất, bích có một lỗ rỗng ở giữa để luồn ống nhựa vào bên trong rồi dán keo hoặc hàn kín
• Mặt bích mù: Chủng loại mặt bích nhựa 76 này hoàn toàn không có lỗ thông ở tâm, được sử dụng ở cuối đường ống nhằm mục đích bịt kín dòng chảy tạm thời
• Mặt bích lồng:
  • Cấu tạo gồm hai phần tách biệt là một đầu bích bằng nhựa và một vòng bích rỗng tự do bên ngoài (bằng nhựa hoặc bọc thép)
  • Thiết kế thông minh này vô cùng tiện lợi cho thợ lắp đặt vì họ có thể xoay tự do vòng bích bên ngoài để căn chỉnh khớp các lỗ bu lông của đường ống đối diện

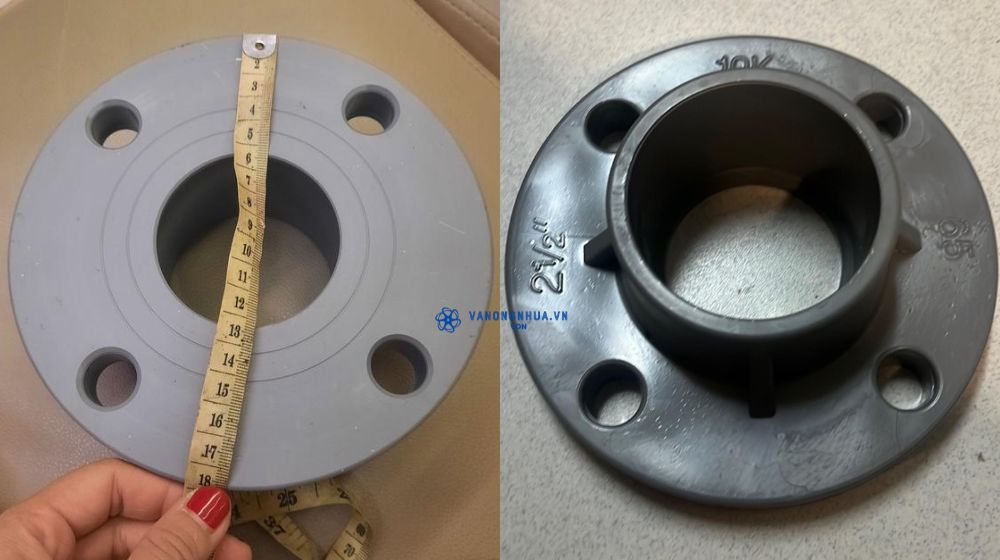

5. Tiêu chuẩn của mặt bích nhựa DN65

Tiêu chuẩn mặt bích quy định kích thước lỗ bu lông, đường kính vòng tròn bu lông (BCD), số lượng lỗ và đường kính ngoài của tấm bích. Đây là thông tin không thể thiếu khi sử dụng, vì mặt bích nhựa DN65 theo tiêu chuẩn khác nhau sẽ không ghép được với nhau dù cùng DN65

Các tiêu chuẩn mặt bích nhựa DN65 / phi 76 phổ biến tại Việt Nam:

• Tiêu chuẩn JIS (Nhật Bản): Phổ biến nhất trong các hệ thống dùng van nhựa Nhật, ống nhựa Asahi. Cấp áp suất thông dụng là 5K, 10K
• Tiêu chuẩn DIN / BS (Đức/châu Âu): Dùng trong các dự án châu Âu hoặc thiết bị nhập khẩu từ châu Âu. Cấp áp suất thông dụng là PN6, PN10, PN16
• Tiêu chuẩn ANSI/ASME (Mỹ): Phổ biến trong các dự án dầu khí, công nghiệp nặng. Cấp áp suất class 150, class 300

6. Ứng dụng của mặt bích nhựa phi 76

Mặt bích nhựa phi 76 được dùng rộng rãi trong nhiều loại hệ thống, nhờ ưu điểm nhẹ, không gỉ sét và dễ thi công như:

• Hệ thống cấp thoát nước tại nhà máy xử lý nước, trạm bơm cấp nước, hệ thống cấp nước tòa nhà
• Hệ thống xử lý nước thải nhằm kết nối ống nhựa với van, bơm hoặc thiết bị đo trong bể xử lý
• Hệ thống hóa chấttrong nhà máy hóa chất, dệt nhuộm, mạ điện, nơi ống kim loại dễ bị ăn mòn
• Hệ thống nuôi trồng thủy sản ở rại tôm, cá, phân phối nước biển hoặc nước ngọt
• Hệ thống nông nghiệp như tưới tiêu, phun sương, kết nối đường ống nhựa với bơm
• Hệ thống bể bơi và công trình dân dụng: Kết nối thiết bị lọc, máy bơm tuần hoàn
