Mặt bích nhựa phi 48

Mặt bích nhựa phi 48 là phụ kiện kết nối quan trọng trong các hệ thống đường ống nhựa hiện nay. Việc hiểu đúng về kích thước, vật liệu sản xuất và tiêu chuẩn kỹ thuật sẽ giúp quá trình lựa chọn và đưa ra quyết định trở nên dễ dàng và chính xác hơn

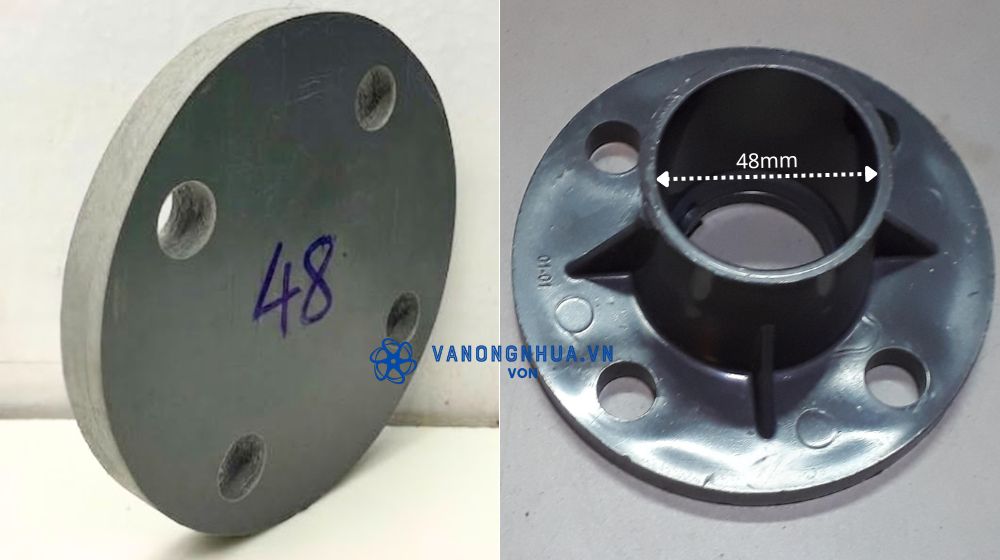

1. Mặt bích nhựa phi 48 là gì

Mặt bích nhựa phi 48 là loại mặt bích làm từ vật liệu nhựa, được thiết kế để lắp vào ống nhựa có đường kính ngoài 48mm. Ký hiệu “phi 48” chính là chỉ kích thước đường kính ngoài của ống mà mặt bích đó dùng để kết nối. Nói cụ thể hơn, một mặt bích nhựa phi 48 bao gồm hai thông tin chính:

• Chủng loại: Mặt bích nhựa
• Kích thước: Phi 48, tức là phù hợp với ống có đường kính ngoài 48mm

ANH

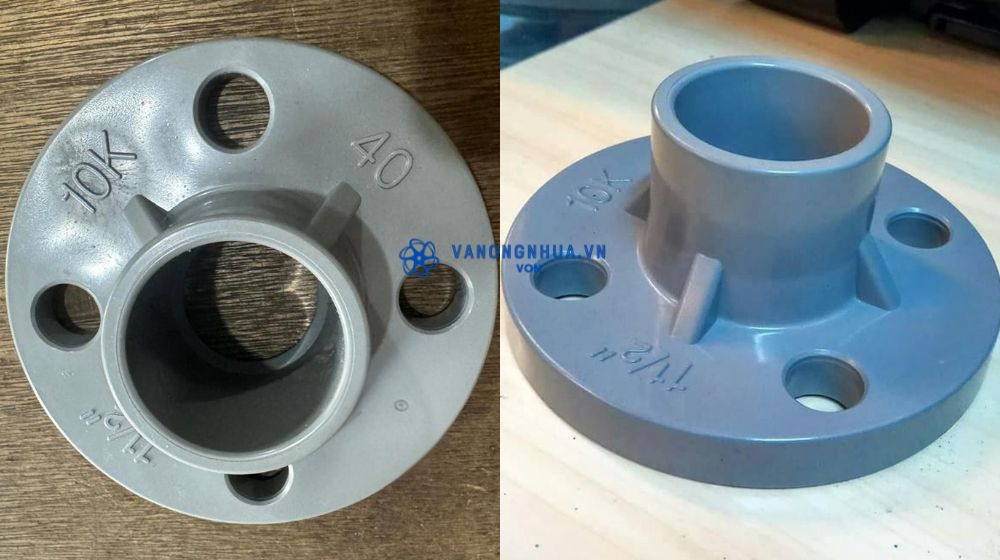

2. Mặt bích nhựa DN40 có phải phi 48 không

Đây là điểm gây nhầm lẫn phổ biến nhất, kể cả với người có kinh nghiệm. Câu trả lời là: Có thể đúng hoặc sai, tùy hệ tiêu chuẩn của ống bạn đang dùng. Có hai hệ thống kích thước cùng tồn tại trên thị trường Việt Nam:

• Ống thép và ống nhựa nhập khẩu hệ inch: DN40 tương đương 1 1/2  inch, có đường kính ngoài là 48,26mm. Do đó, mặt bích nhựa DN40 trong trường hợp này còn được hiểu là mặt bích nhựa 48
• Theo kích thước ống nhựa PVC sản xuất trong nước (hệ mét): Ống phi 48 được định danh là DN48, không phải DN40. Đường kính ngoài thực tế đúng bằng 48mm

ANH

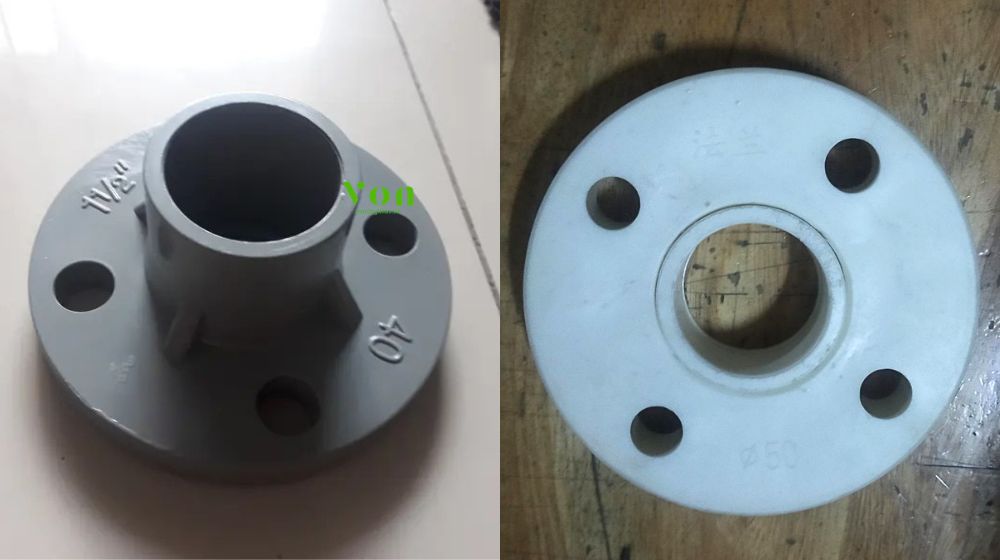

3. Nhầm lẫn giữa mặt bích nhựa phi 50 và 48

Do đường ống tại Việt Nam được sản xuất và nhập khẩu theo nhiều hệ tiêu chuẩn khác nhau, trên thị trường tồn tại song song cả mặt bích nhựa phi 48 lẫn mặt bích nhựa phi 50. Vì chênh lệch chỉ 2mm, người dùng rất dễ nhầm lẫn khi lựa chọn

ANH

Điều quan trọng cần biết:

• Ống phi 48 có thể lắp vừa vào mặt bích nhựa 50, vì đường kính trong của mặt bích nhựa phi 50 lớn hơn một chút – ống chui vào được, có thể dùng được trong một số trường hợp.
• Ống phi 50 không thể nhét vào mặt bích nhựa 48, vì đường kính trong của mặt bích nhựa phi 48 nhỏ hơn – ống không vào được

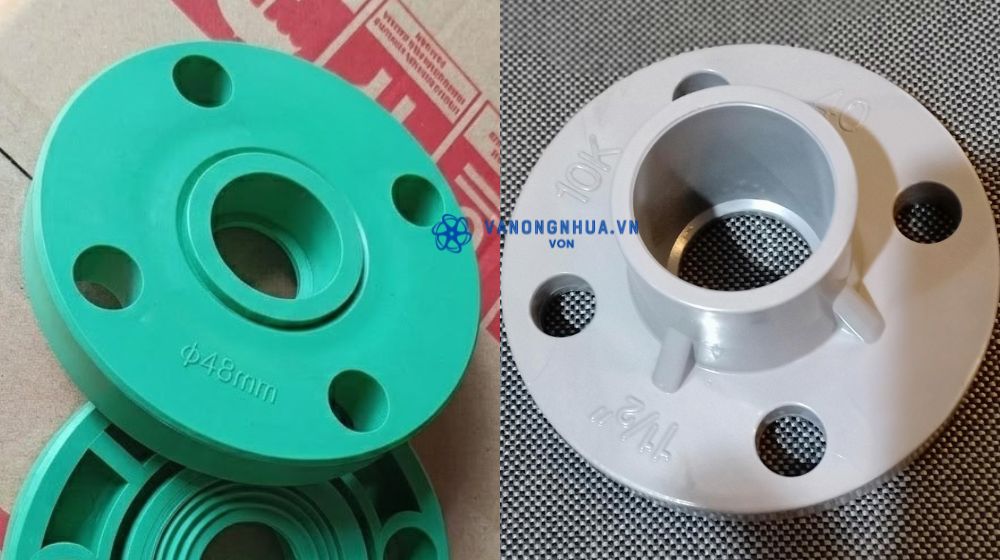

4. Vật liệu đúc mặt bích nhựa DN40

Đây là thông tin quan trọng thứ hai sau kích thước, vì vật liệu quyết định khả năng chịu hóa chất, chịu nhiệt và giá thành. Các loại vật liệu nhựa phổ biến dùng để đúc mặt bích nhựa DN40 bao gồm:

• Mặt bích PVC / uPVC: Phổ biến nhất, giá rẻ, dùng cho nước sạch, nước thải, hóa chất nhẹ, nhiệt độ thường (dưới 60°C)
• Bích cPVC: Chịu nhiệt tốt hơn PVC, dùng cho nước nóng hoặc môi trường nhiệt độ cao hơn (lên tới 90–95°C)
• Mặt bích HDPE: Nổi bật với độ dẻo dai, khả năng chịu va đập và chống nứt vỡ rất tốt
• Bích PP/PVDF: Chịu hóa chất tốt hơn PVC, thường dùng trong xử lý nước thải công nghiệp, hóa chất ăn mòn nhẹ đến trung bình

ANH

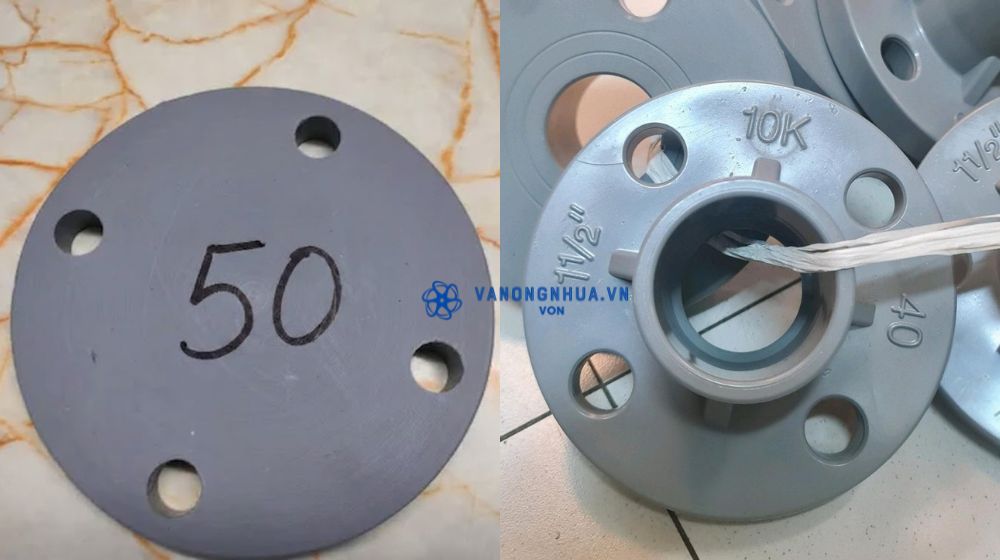

5. Mặt bích nhựa 48 và 50 có thông dụng không

Rất thông dụng. Mặt bích nhựa phi 40 và mặt bích nhựa phi 50 là hai trong số những kích thước được tìm kiếm nhiều nhất, bởi vì:

• Phi 48 và phi 50 thuộc dải kích thước cỡ nhỏ đến trung bình, phù hợp với đại đa số hệ thống đường ống trong dân dụng và công nghiệp nhẹ.
• Được dùng rộng rãi trong: Cấp thoát nước tòa nhà, hệ thống bể bơi, ao nuôi thủy sản, xử lý nước, sản xuất thực phẩm, hóa chất.
• Nhiều nhà sản xuất trong và ngoài nước đều có sẵn hàng tồn kho với kích thước này
• Phụ kiện ống nhựa cùng kích thước (cút, tê, măng sông, van nhựa…) rất dễ tìm và có nhiều lựa chọn tương thích

ANH

6. Môi trường sử dụng mặt bích nhựa phi 48

Mặt bích nhựa phi 48 được ứng dụng phổ biến trong nhiều môi trường, tuy nhiên phù hợp hay không còn phụ thuộc vào loại u nhựa cụ thể. Các môi trường thường gặp:

• Hệ thống cấp nước sinh hoạt và tưới tiêu: Sử dụng mặt bích nhựa 50 PVC/uPVC thông thường để tiết kiệm chi phí, đảm bảo an toàn vệ sinh nguồn nước
• Hệ thống xử lý nước thải: Nơi có lẫn một số tạp chất hóa học, dầu mỡ, mặt bích nhựa 48 uPVC hoặc PP là sự lựa chọn tối ưu
• Hệ thống nuôi trồng thủy hải sản: Môi trường nước mặn có thể ưu tiên mặt bích nhựa phi 48 làm từ HDPE
• Hệ thống hóa chất công nghiệp: Đối với các đường ống dẫn hóa chất mặt bích nhựa cPVC, PP hoặc PVDF sẽ được ưu tiên lựa chọn

ANH

7. Tiêu chuẩn lắp đặt mặt bích nhựa 48

Đây là rắc rối lớn thứ hai sau phần kích thước mà người dùng thường gặp phải. Khi kết nối mặt bích nhựa DN40 với một chiếc van hoặc mặt bích thép có sẵn trên đường ống, nếu không trùng tiêu chuẩn thì các lỗ bắt bu lông sẽ bị lệch nhau và không thể xỏ bu lông qua được

ANH

Các tiêu chuẩn mặt bích nhựa phi 48 phổ biến tại Việt Nam:

• JIS 10K, JIS 5K: Tiêu chuẩn Nhật Bản, phổ biến trong các dự án có thiết bị Nhật hoặc nguồn gốc Đông Nam Á
• DIN PN10, PN16: Tiêu chuẩn châu Âu, thường thấy trong các dự án có thiết bị Đức, Pháp, Italy
• ANSI 150#: Tiêu chuẩn Mỹ, dùng trong các dự án theo tiêu chuẩn ANSI/ASME
• TCVN (tiêu chuẩn Việt Nam): Thường tương đương hoặc dựa trên ISO

8. Phân biệt mặt bích nhựa 50 và 48

Trong thực tế, không ít trường hợp người dùng cầm trên tay hai mặt bích nhựa phi 50 và 48 nhưng không còn nhãn mác hoặc ký hiệu nhận biết. Khi đó, có thể xác định kích thước bằng một số cách đơn giản sau:

• Đo đường kính trong của mặt bích (áp dụng cho loại mặt bích rỗng):
  • Sử dụng thước kẹp để đo chính xác đường kính lỗ trong. Nếu kích thước đo được khoảng 48mm thì đó là mặt bích nhựa phi 48
  • Còn khoảng 50mm thì là mặt bích nhựa phi 50. Đây là phương pháp cho độ chính xác cao nhất
• Thử lắp với ống cùng cỡ: Nếu có sẵn đoạn ống phi 48 hoặc phi 50 tại công trình, bạn có thể ướm thử vào mặt bích

ANH
