Shieyu FW series

Shieyu FW series là dòng phụ kiện ống nhựa được lựa chọn nhiều trong ngành kỹ thuật đường ống, mang lại sự an tâm cho các kỹ sư và đơn vị thi công nhờ sự chuẩn xác trong thiết kế kích thước và chất lượng vật liệu kỹ thuật cao

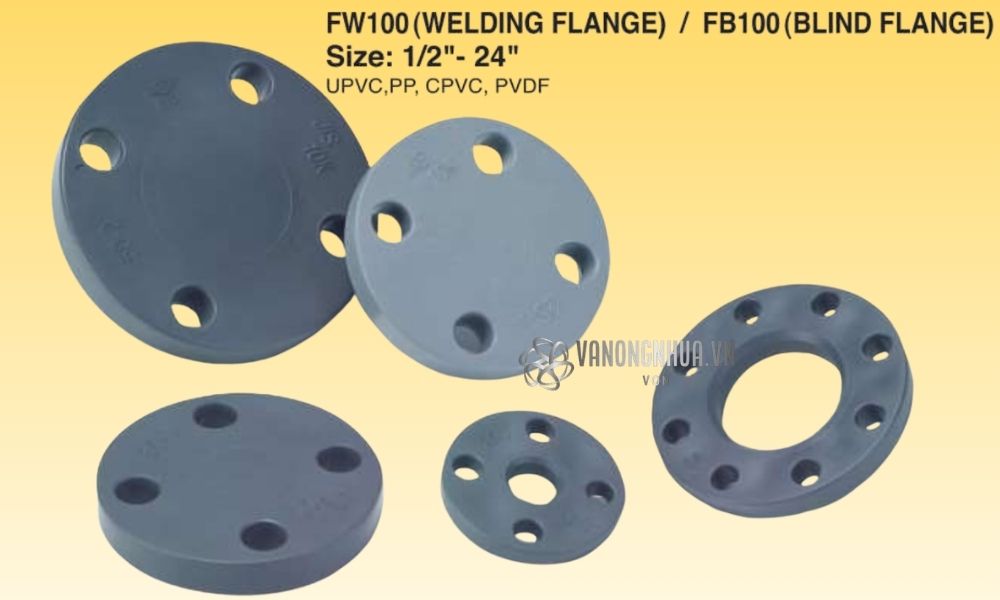

1. Tổng quan về phụ kiện Shieyu FW series

Shieyu FW series (Shieyu welding flange blind flange) là dòng mặt bích không có phần đầu nối ống, giúp tối ưu hóa không gian lắp đặt và tăng cường khả năng chịu áp lực tại mối nối

• Phụ kiện này sử dụng 1 trong các vật liệu nhựa sau:
  • Nhựa uPVC
  • Nhựa PP
  • Nhựa cPVC
  • Nhựa PVDF
• Shieyu FW series cung cấp dải kích cỡ rộng, từ DN15 ~ DN600
  • Đáp ứng từ các đường ống nhỏ 1/2″
  • Cho đến các hệ thống dẫn nước hạ tầng khổng lồ 24″
  • GIúp các đơn vị thi công dễ dàng đồng bộ với hệ thống quy mô lớn nhỏ khác nhau

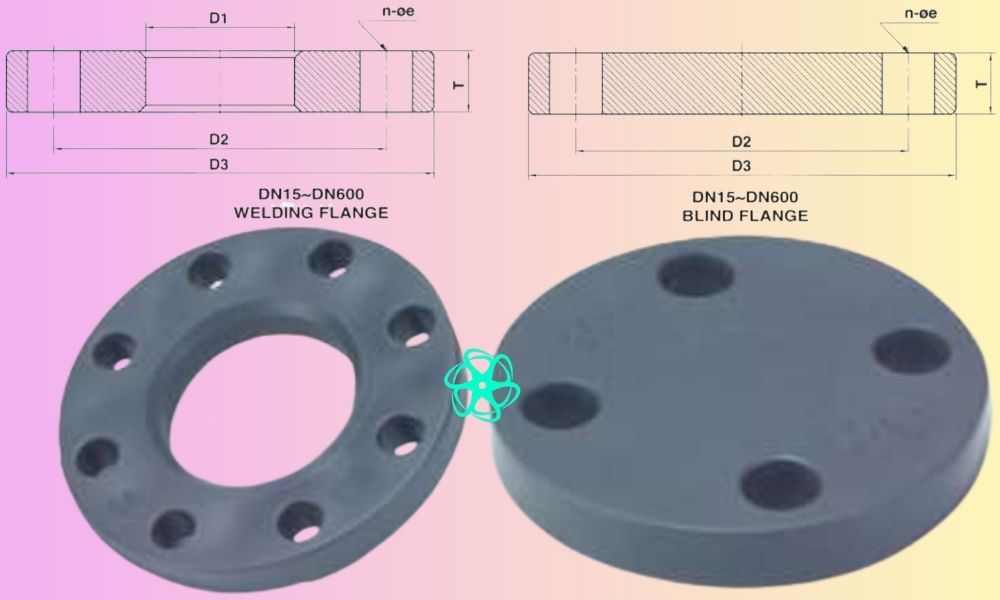

2. Các chủng loại mặt bích model FW hãng Shieyu

Dòng mặt bích model Shieyu FW series được phân chia thành hai mã chủng loại, phục vụ cho hai mục đích vận hành khác nhau:

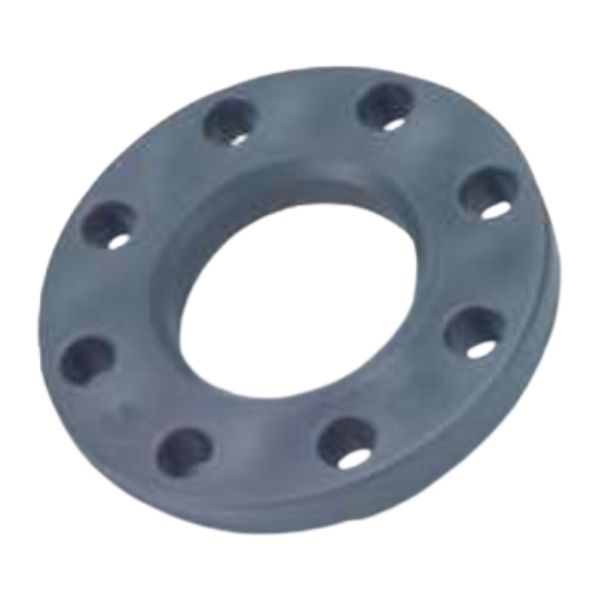

• FW100 (welding flange): Là dòng mặt bích hàn, tạo ra mối nối cứng chắc giữa ống và mặt bích thông qua phần rãnh ở đầu hàn của mặt bích

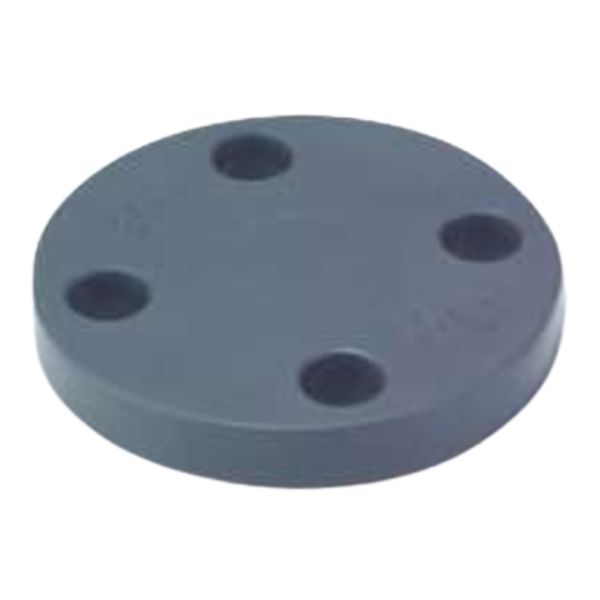

• FB100 (blind flange): Là loại mặt bích mù, sử dụng khi cần tạm thời đóng kín đầu ống hoặc cô lập một nhánh hệ thống để bảo trì

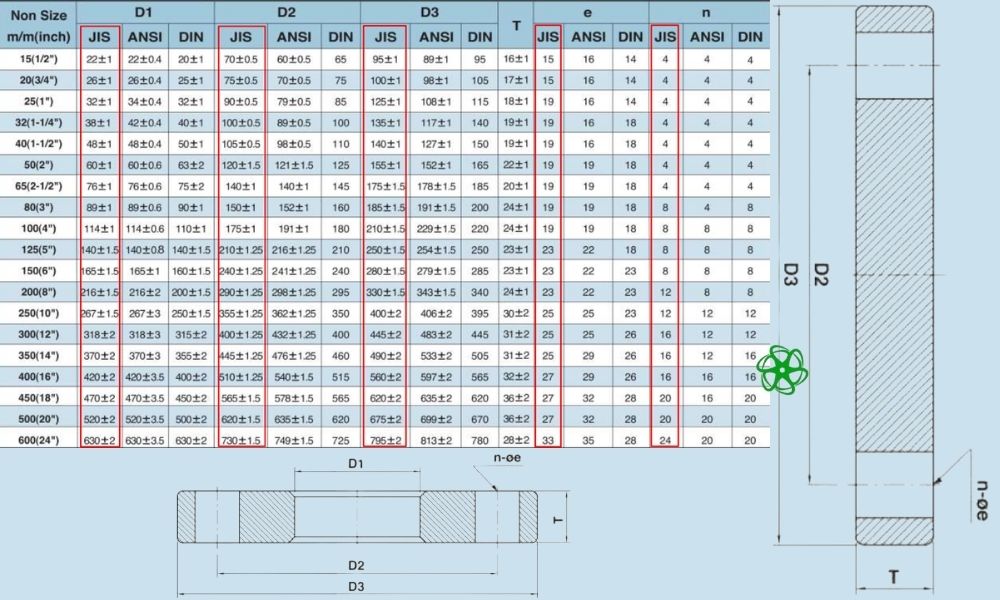

3. Kích thước Shieyu FW series tiêu chuẩn JIS

Shieyu FW series là dòng mặt bích Shieyu có khả năng đáp ứng nhiều tiêu chuẩn khắt khe về kích thước như JIS, ANSI hay DIN. Trong đó, mặt bích model FW chuẩn JIS được ứng dụng trong nhiều dự án quan trọng tuân theo tiêu chuẩn JIS, với các thông số như sau:

• Đường kính đầu hàn D1 (với loại FW100): 22mm ~ 630mm
• Đường kính đường tâm lỗ bulong D2: 70mm ~ 730mm
• Đường kính mặt bích D3: 95mm ~ 795mm
• Độ dày mặt bích T: 16mm ~ 36mm
• Số lỗ bulong n: 4 ~ 24 lỗ
• Đường kính bulong e: 15mm ~ 33mm

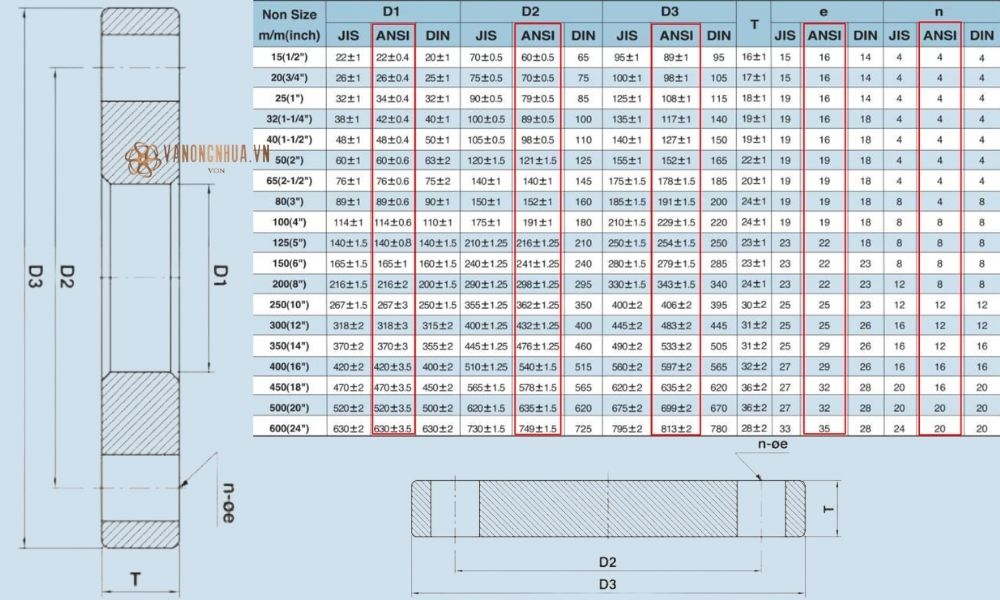

4. Thông số kích thước mặt bích mã FW chuẩn ANSI

Bảng kích thước mặt bích mã Shieyu FW series theo tiêu chuẩn mặt bích ANSI cung cấp các thông số riêng biệt so với chuẩn JIS, cụ thể như sau:

• Đường kính đầu hàn D1 (với loại FW100): 22mm ~ 630mm
• Đường kính đường tâm lỗ bulong D2: 60mm ~ 749mm
• Đường kính mặt bích D3: 89mm ~ 813mm
• Độ dày mặt bích T: 16mm ~ 36mm
• Số lỗ bulong n: 4 ~ 20 lỗ
• Đường kính bulong e: 16mm ~ 35mm

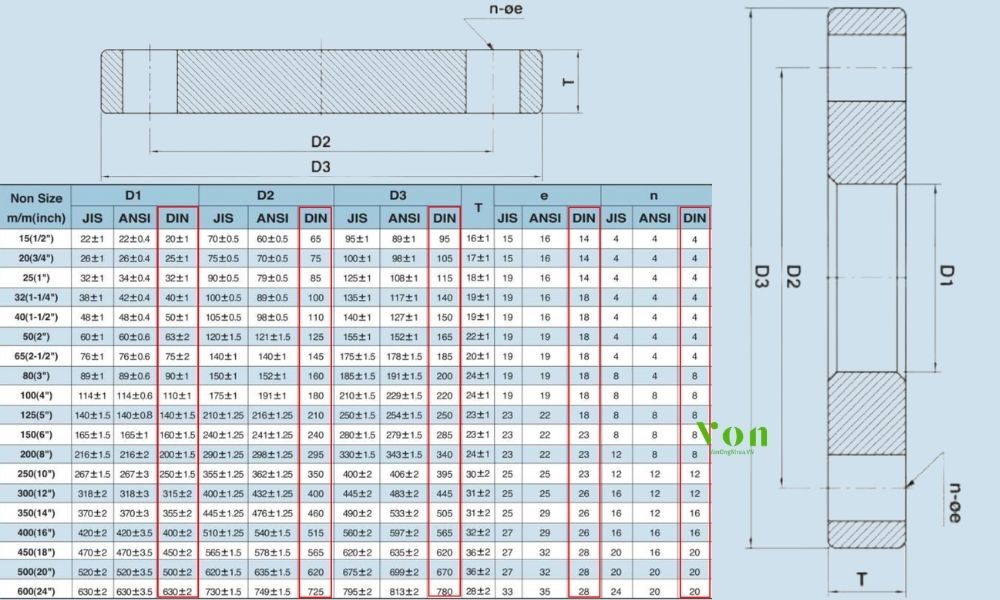

5. Chi tiết kích thước Shieyu FW series chuẩn DIN

Dòng Shieyu FW series chuẩn DIN chuyên dùng cho các công trình đường ống áp dụng tiêu chuẩn mặt bích DIN của Đức, với dải thông số kích thước như sau:

• Đường kính đầu hàn D1 (với loại FW100): 20mm ~ 630mm
• Đường kính đường tâm lỗ bulong D2: 65mm ~ 725mm
• Đường kính mặt bích D3: 95mm ~ 780mm
• Độ dày mặt bích T: 16mm ~ 36mm
• Số lỗ bulong n: 4 ~ 20 lỗ
• Đường kính bulong e: 14mm ~ 28mm

6. Các kích cỡ phụ kiện Shieyu FW series phổ biến

Tùy theo nhu cầu lắp đặt của các dự án thi công trong thực tế, dưới đây là một số kích thước dòng Shieyu FW series (làm từ nhựa PVC) được sử dụng nhiều trong thực tế

• Mặt bích PVC 60
• Mặt bích PVC 90
• Mặt bích PVC 110
• Mặt bích PVC 140
