Shieyu FG series

Shieyu FG series là giải pháp then chốt giúp hạn chế tối đa nguy cơ rò rỉ khi kết nối giữa hai mặt bích lắp trên tuyến đường ống công nghiệp. Dưới đây là một số thông tin quan trọng về loại phụ kiện ống nhựa này, người dùng có thể cân nhắc lựa chọn cho dự án thi công sắp tới

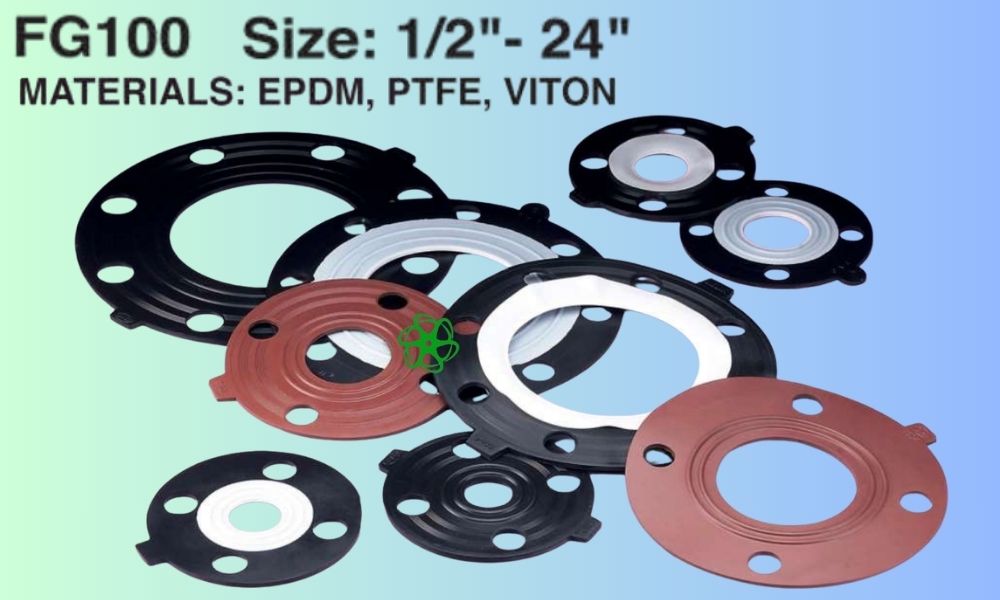

1. Giới thiệu về Shieyu FG series

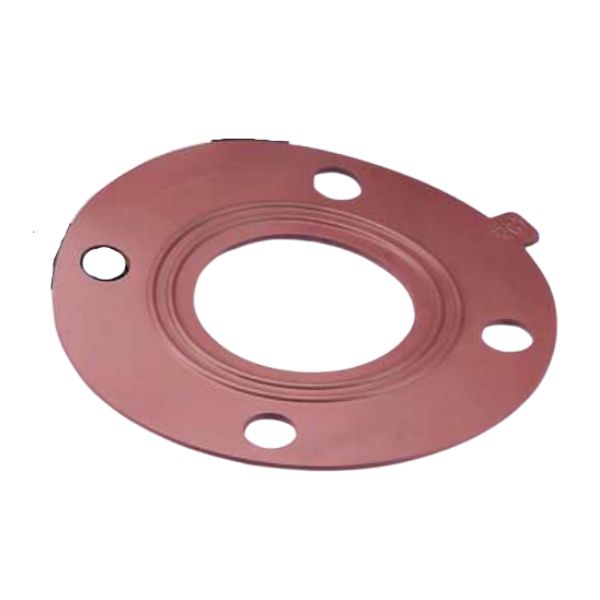

Gioăng Shieyu FG series – hay còn gọi là Shieyu gasket flange – là phụ kiện chuyên dụng để đặt giữa hai đầu nối bích

• Với chức năng chính là tăng cường độ kín khít
• Giúp ngăn chặn tình trạng rò rỉ lưu chất tại các mối nối
• Có mã đặt hàng là FG100
• Cung cấp dải kích cỡ từ DN15 ~ DN600, cho phép ứng dụng linh hoạt từ các đường ống dân dụng nhỏ đến các hệ thống hạ tầng công nghiệp quy mô lớn.
• Chế tạo từ một trong 3 loại vật liệu sau đây:
  • EPDM: Lựa chọn hàng đầu cho hệ thống nước sạch, hơi nước nhiệt độ thấp và nhiều loại hóa chất lỏng thông thường.
  • Viton: Đảm bảo tuổi thọ mối nối cho mạng lưới dẫn dầu, dung môi hữu cơ hoặc hóa chất có tính ăn mòn cao

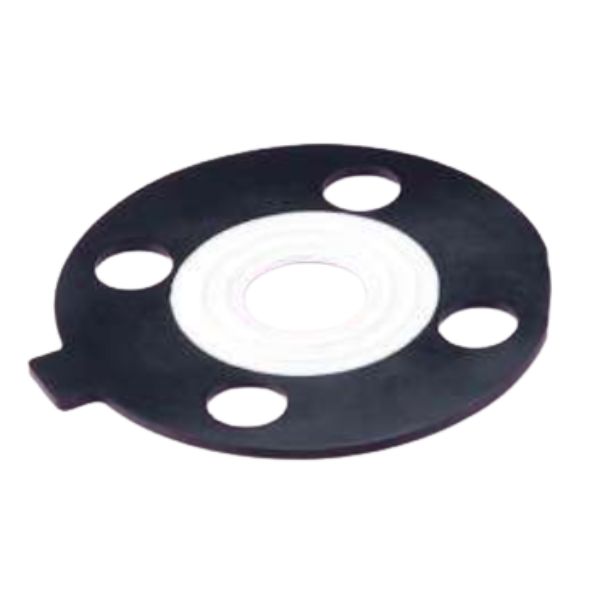

  • Nhựa PTFE: Giải pháp cho các ứng dụng hóa chất đặc biệt và môi trường làm việc ở nhiệt độ cao

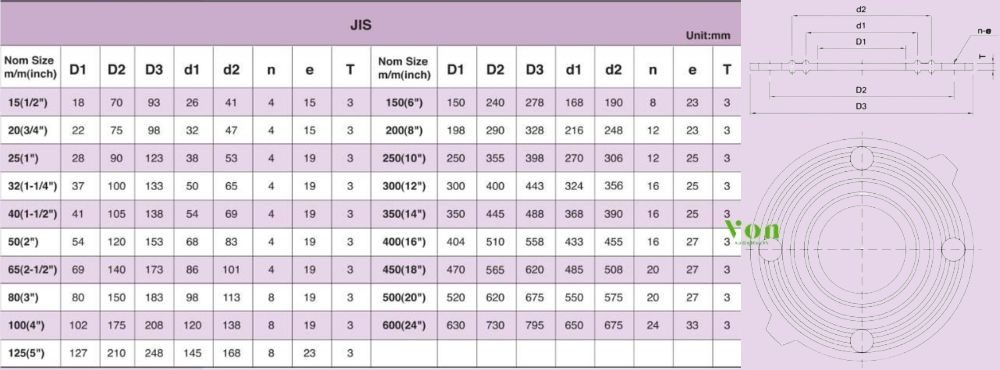

2. Kích thước gioăng Shieyu model FG chuẩn JIS

Gioăng Shieyu FG series chuẩn JIS chuyên dùng để đồng bộ giữa mặt bích Shieyu và hệ thống đường ống theo tiêu chuẩn mặt bích JIS. Dưới đây là dải thông số kích thước của dòng phụ kiện này

• Đường kính trong D1: 18mm ~ 630mm
• Đường kính đường tâm lỗ bulong D2: 70mm ~ 730mm
• Đường kính ngoài D3: 93mm ~ 795mm
• Số lỗ bulong n: 4 ~ 24
• Đường kính bulong e: 15mm ~ 33mm
• Độ dày T = 3mm

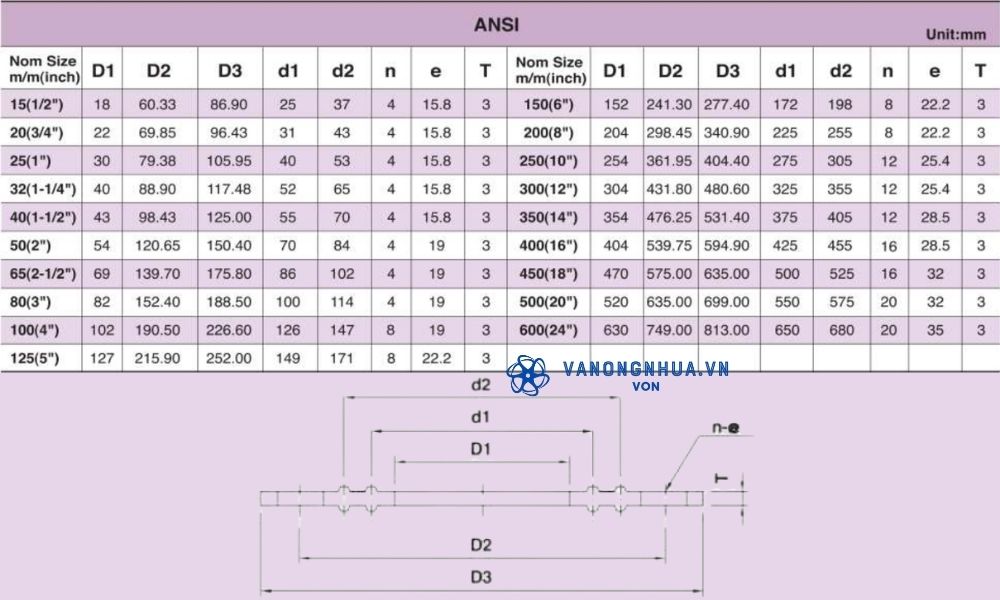

3. Thông số kích thước Shieyu FG series chuẩn ANSI

Gioăng Shieyu FG series này thường xuất hiện trong các dự án, công trình sử dụng thiết bị theo tiêu chuẩn mặt bích ANSI, có dải thông số giống và khác so với chuẩn JIS như sau:

• Đường kính trong D1: 18mm ~ 630mm
• Đường kính đường tâm lỗ bulong D2: 60,33mm ~ 749mm
• Đường kính ngoài D3: 86,9mm ~ 813mm
• Số lỗ bulong n: 4 ~ 20
• Đường kính bulong e: 15,8mm ~ 35mm
• Độ dày T = 3mm

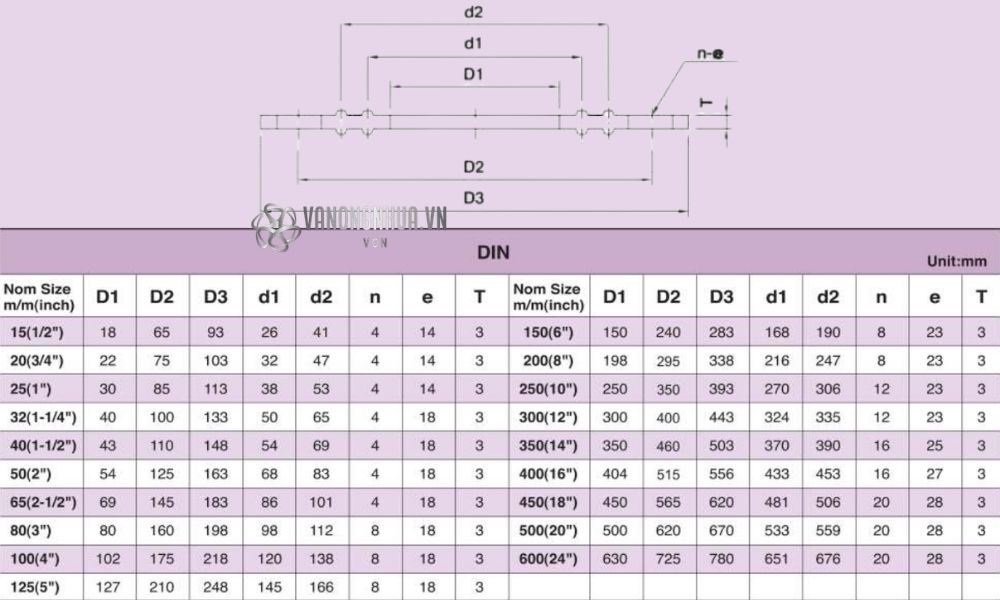

4. Chi tiết kích thước gioăng mã FG hãng Shieyu chuẩn DIN

Shieyu FG series chuẩn DIN được thiết kế tối ưu cho các hệ thống đường ống hệ mét áp dụng tiêu chuẩn mặt bích DIN, với các thông số như sau:

• Đường kính trong D1: 18mm ~ 630mm
• Đường kính đường tâm lỗ bulong D2: 65mm ~ 725mm
• Đường kính ngoài D3: 93mm ~ 780mm
• Số lỗ bulong n: 4 ~ 20
• Đường kính bulong e: 14mm ~ 28mm
• Độ dày T = 3mm
