Shieyu VS series

Mặt bích mã Shieyu VS series (hay còn gọi là Shieyu van stone flange) chính là câu trả lời cho những thách thức về khả năng chống chịu tác động của môi trường lắp đặt và sự linh hoạt trong thi công, đối với mạng lưới ống cần vận hành bền bỉ, an toàn và tối ưu chi phí lắp đặt

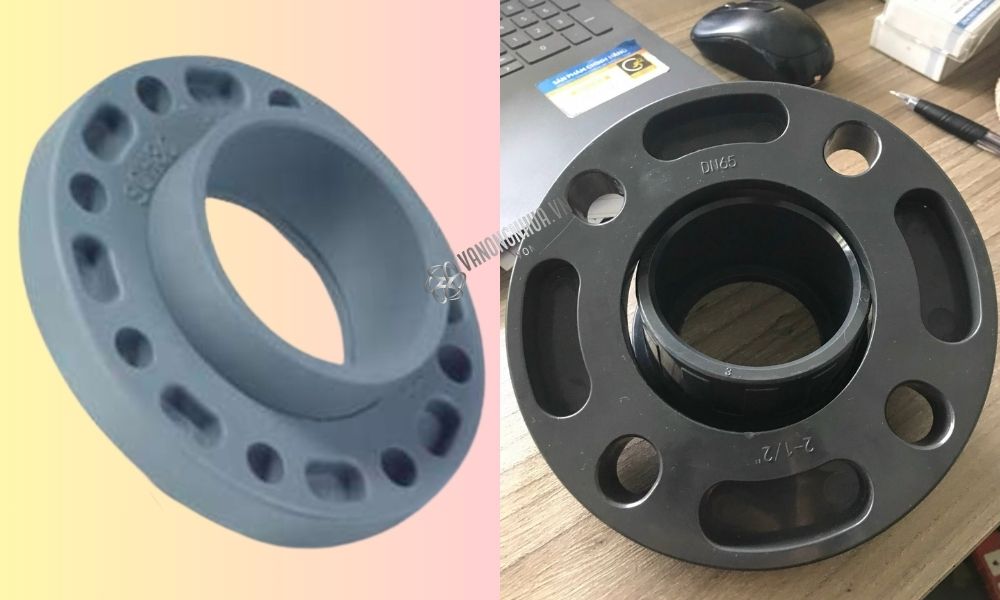

1. Tổng quan về Shieyu VS series

Dòng Shieyu VS series là một loại mặt bích Shieyu đại diện cho thiết kế linh hoạt của kiểu mặt bích rời, với sự tách biệt giữa phần đầu nối trơn và vòng mặt bích tạo ra lợi thế lắp đặt rõ rệt

• Là giải pháp kỹ thuật được tính toán để giải quyết vấn đề về điều chỉnh vị trí lỗ bu lông trong quá trình lắp ráp thực tế
• Cho phép vòng mặt bích xoay tự do quanh trục ống trước khi siết chặt.
  • Không cần xoay cả đoạn ống, giúp các kỹ sư thi công tiết kiệm thời gian căn chỉnh
  • Loại bỏ rủi ro hư hỏng do cưỡng ép kết nối.
  • Hữu ích với đường ống đã được lắp cố định vào hệ thống.

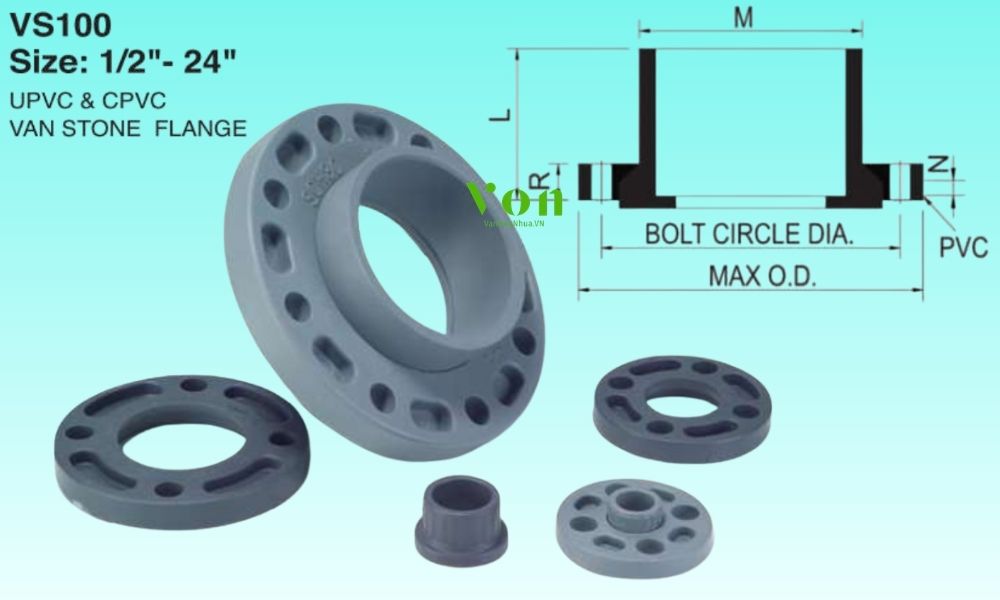

2. Mặt bích model VS hãng Shieyu có đặc điểm gì

Mặt bích rời Shieyu VS series là một loại phụ kiện của hãng Shieyu được thiết kế với các đặc điểm nổi bật sau đây:

• Có mã model là VS100 – với phần cổ phụ kiện sử dụng đầu nối trơn
• Sở hữu dải kích cỡ rộng nhất trong các dòng mặt bích nhựa Shieyu, trải dài từ DN15 đến DN600
• Shieyu VS series được chế tạo từ hai loại vật liệu nhựa sau:
  • Nhựa uPVC: Chi phí thấp, đảm bảo độ cứng cao và chống ăn mòn tốt với hóa chất nhẹ
  • Nhựa cPVC: Chịu được nhiệt độ cao, thích hợp cho hệ thống nước nóng

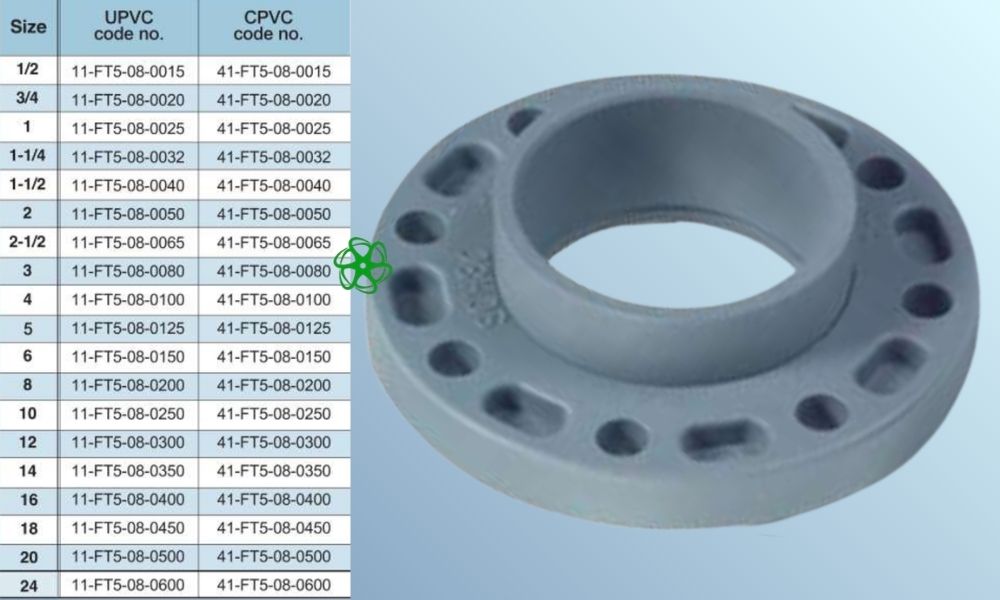

3. Mã đặt hàng phụ kiện Shieyu VS series

Để đảm bảo tính chính xác trong khâu đặt mua vật tư, hãng Shieyu thiết lập hệ thống mã hàng hóa chuyên nghiệp cho dòng Shieyu VS series, giúp bộ phận thu mua và kỹ sư thiết kế loại bỏ sai sót nhầm lẫn trong quá trình đặt hàng và bóc tách khối lượng.

Quan sát bảng dưới đây, người xem có thể nhận định được về chủng loại, vật liệu và kích cỡ Shieyu VS series chỉ thống qua mã dòng mặt bích, chẳng hạn như với mã 11-FT5-08-0100

• 11 là ký hiệu chỉ vật liệu uPVC (đối với cPVC có ký hiệu là 41)
• FT5-08 là ký hiệu đặc trưng của dòng Shieyu VS series
• 0100 chỉ đường kính danh nghĩa của mặt bích là DN100

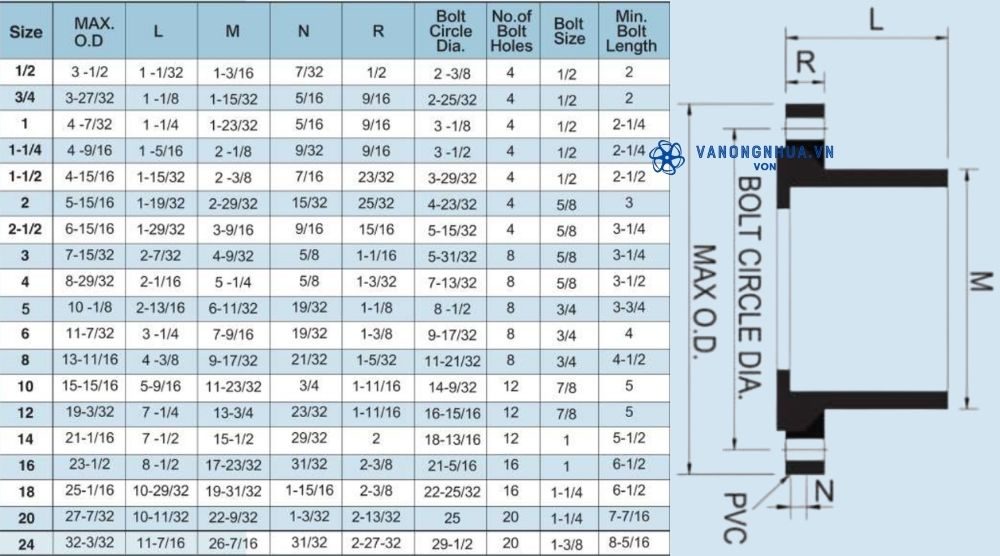

4. Thông số kích thước mặt bích mã VS

Thông số về kích thước của Shieyu VS series được tính toán theo đơn vị inch, đảm bảo phù hợp cho những công trình lắp đặt áp dụng kích thước lắp đặt theo đơn vị đo này. Dưới đây là một vài thông số quan trọng của loại phụ kiện ống nhựa này

• Đường kính ngoài mặt bích: 3,5 inch ~ 32,09 inch
• Chiều cao L: 1,03 inch ~ 11,44 inch
• Đường kính ngoài đầu trơn M: 1,19 inch ~ 26,44 inch
• Độ dày mặt bích R: 0,5 inch ~ 2,84 inch
• Đường kính đường tâm lỗ bulong: 2,38 inch ~ 29,5 inch
• Số lỗ bulong: 4 ~ 20 lỗ
• Đường kính lỗ bulong: 0,5 inch ~ 1,38 inch

5. Kích cỡ phụ kiện Shieyu VS series nào thường dùng trong thực tế

Mặc dù nhà sản xuất có thể sản xuất dòng Shieyu VS series với cỡ lên tới DN600, song trên thực tế hãng chủ yếu phân phối một số dòng mặt bích PVC sau đây (được dùng nhiều trong các dự án thực tiễn)

• Mặt bích PVC 75 76
• Mặt bích PVC 140
• Mặt bích PVC 160
• Mặt bích PVC 250
