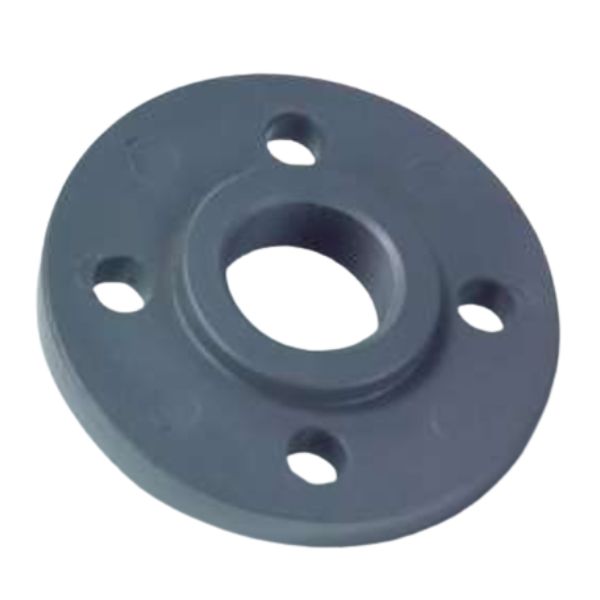

Shieyu FS series

Mặt bích mã Shieyu FS Series là dòng phụ kiện ống nhựa được ưu tiên cho những công trình cần lắp đặt nhanh, thao lắp dễ dàng ở cả đầu bích lẫn đầu ren. Lựa chọn kiểu mật bích này giúp người dùng tiết kiệm về chi phí, thời gian thi công và công sức bảo trì sau này

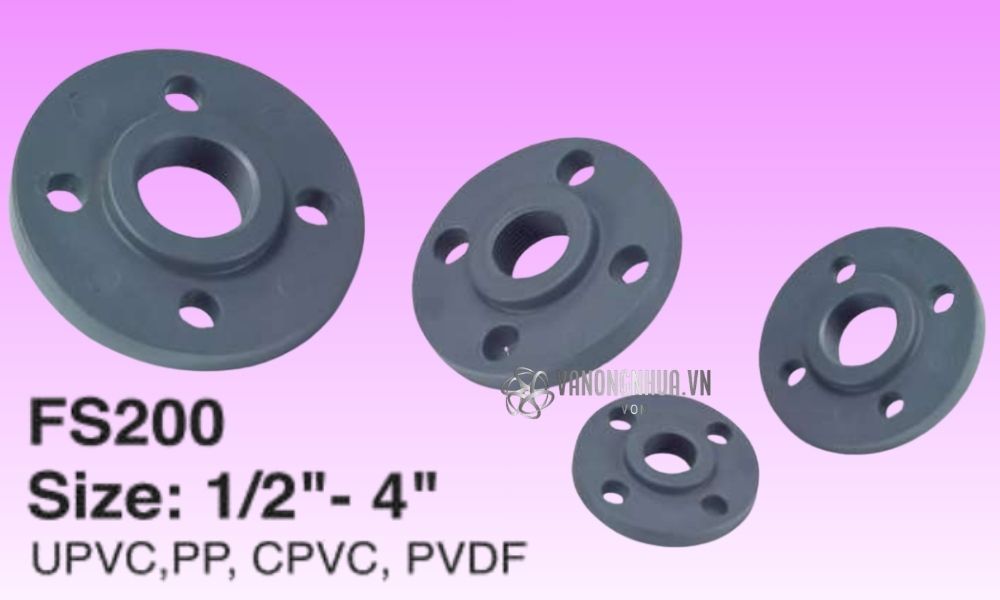

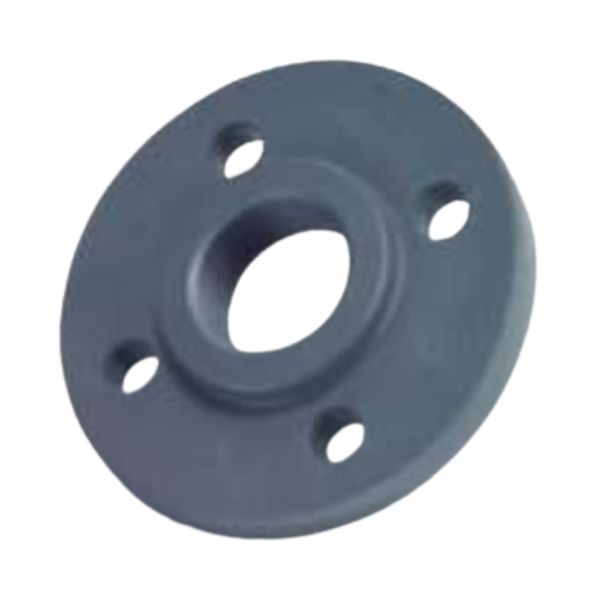

1. Phụ kiện Shieyu FS series là gì

Shieyu FS Series có tên tiếng Anh đầy đủ là Shieyu screw flange, thuộc dòng mặt bích Shieyu – thương hiệu phụ kiện nhựa cao cấp đến từ Đài Loan

• Sử dụng kết nối ren để lắp với ống hoặc phụ kiện khác, tạo ra mối ghép nhanh chóng và có thể tháo lắp ra được
• Là lựa chọn hợp lý khi cần liên kết giữa thiết bị nối bích với đoạn ống có đầu ren sẵn có

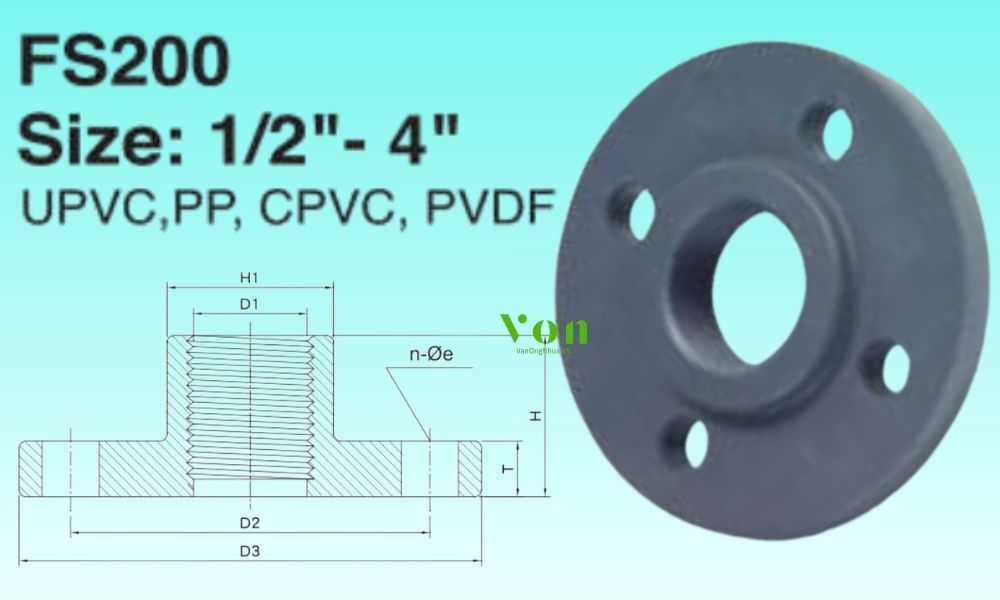

2. Mặt bích nhựa model FS có đặc điểm gì

Hiểu rõ đặc điểm cấu tạo Shieyu FS series giúp người dùng tránh được sai sót chọn nhầm mặt bích, ảnh hưởng đến tiến độ thi công. Với mã FS200, dòng phụ kiện mặt bích này có các đặc điểm chính sau

• Sử dụng đầu nối ren trong, kết nối trực tiếp với ống ren ngoài, không cần keo dán hay dụng cụ hàn nhiệt.
• Được chế tạo từ một trong các vật liệu nhựa dưới đây:
  • Nhựa uPVC
  • Nhựa PP
  • Nhựa cPVC
  • Nhựa PVDF
• Kích cỡ từ DN15 (1/2″) đến DN100 (4″), phù hợp với đường ống kích thước vừa và nhỏ trong các hệ thống công nghiệp.

3. Thông số kích thước Shieyu FS series

Bảng thông số kỹ thuật của Shieyu FS Series bao gồm kích thước của các cỡ mặt bích theo các tiêu chuẩn quốc tế như JIS, ANSI và DIN. Để tiện cho việc theo dõi, người đọc có thể xem chi tiết thông số theo từng tiêu chuẩn ở các bảng dưới đây

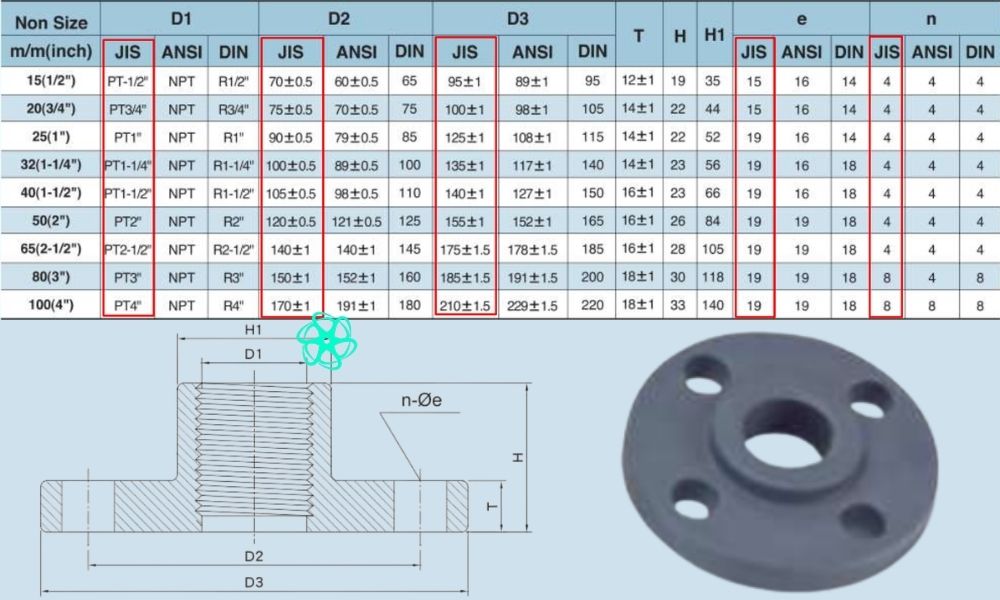

3.1 Chi tiết kích thước mặt bích mã FS chuẩn JIS

Với hệ thống đường ống tuân thủ theo tiêu chuẩn mặt bích JIS, dưới đây là dải thông số mặt bích Shieyu FS series cần lưu ý:

• Đường kính trong đầu ren D1: PT1/2″ ~ PT4″
• Đường kính đường tâm lỗ bulong D2: 70mm ~ 170mm
• Đường kính mặt bích D3: 95mm ~ 210mm
• Độ dày mặt bích T: 12mm ~ 18mm
• Chiều cao H: 19mm ~ 33mm
• Số lỗ bulong n: 4 ~ 8 lỗ
• Đường kính bulong e: 15mm ~ 19mm

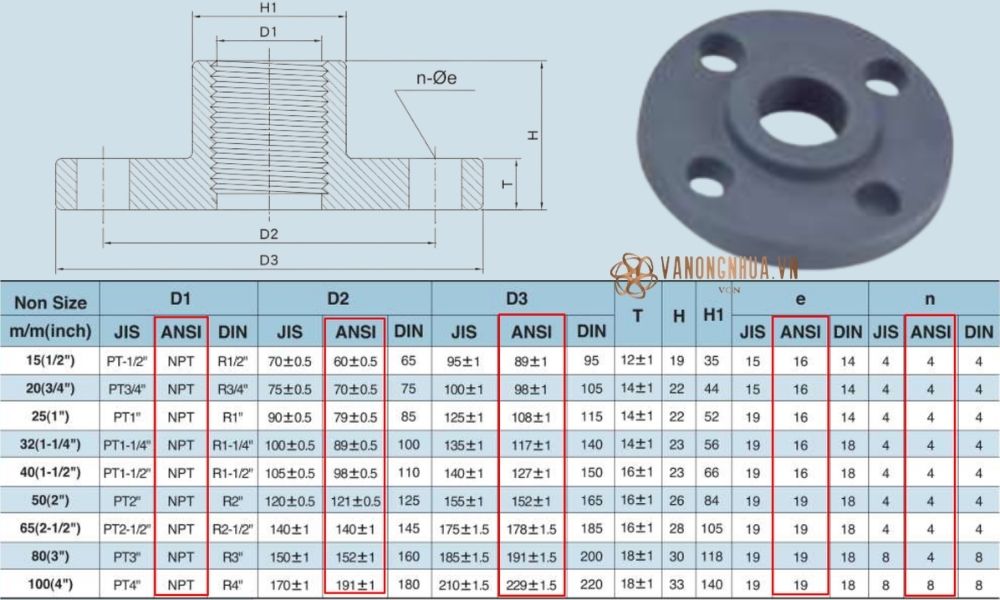

3.2 Shieyu FS series chuẩn ANSI có kích thước thế nào

Chuẩn ANSI (Mỹ) sử dụng ký hiệu ren NPT, đây là tiêu chuẩn áp dụng cho mặt bích Shieyu FS series khi cần kết nối với đường ống theo tiêu chuẩn mặt bích ANSI. Dải thông số về kích thước dòng mặt bích FS này như sau:

• Đường kính trong đầu ren D1: NPT1/2″ ~ NPT4″
• Đường kính đường tâm lỗ bulong D2: 60mm ~ 191mm
• Đường kính mặt bích D3: 89mm ~ 229mm
• Độ dày mặt bích T: 12mm ~ 18mm
• Chiều cao H: 19mm ~ 33mm
• Số lỗ bulong n: 4 ~ 8 lỗ
• Đường kính bulong e: 16mm ~ 19mm

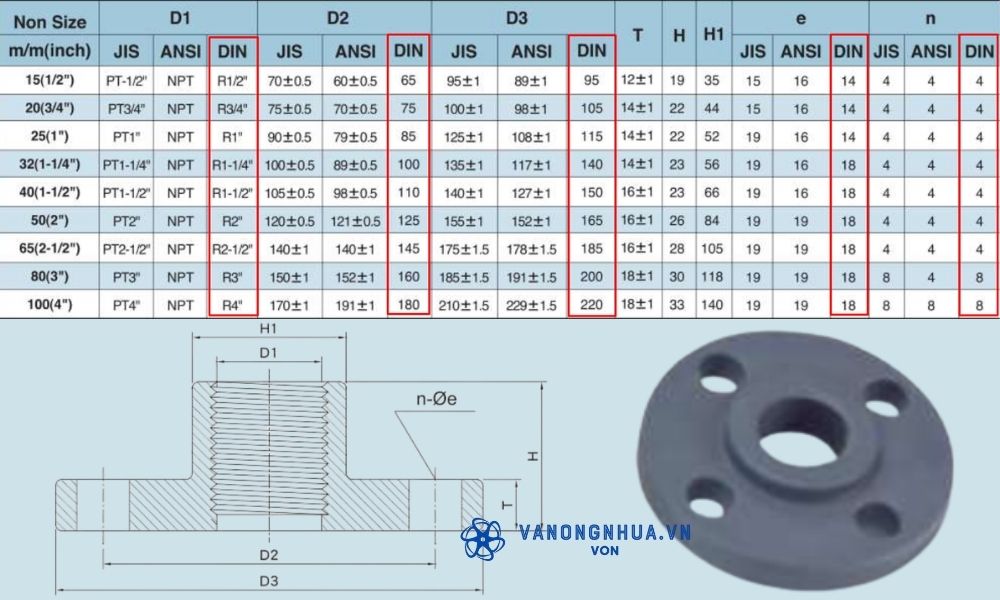

3.3 Mặt bích hãng Shieyu model FS chuẩn DIN

Dòng Shieyu FS series tiêu chuẩn DIN được áp dụng cho các công trình ống nhựa hệ mét tuân thủ tiêu chuẩn mặt bích DIN của Đức. Thông số cụ thể về kích thước loại mặt bích này như sau:

• Đường kính trong đầu ren D1: R1/2″ ~ R4″
• Đường kính đường tâm lỗ bulong D2: 65mm ~ 180mm
• Đường kính mặt bích D3: 95mm ~ 220mm
• Độ dày mặt bích T: 12mm ~ 18mm
• Chiều cao H: 19mm ~ 33mm
• Số lỗ bulong n: 4 ~ 8 lỗ
• Đường kính bulong e: 14mm ~ 18mm

4. Một số cỡ phụ kiện Shieyu FS series thường gặp

Từ kinh nghiệm làm việc trực tiếp với nhiều dự án thi công, chúng tôi nhận thấy một vài kích thước mặt bích PVC mã Shieyu FS series sau đây được đặt hàng nhiều cho các công trình hiện nay:

• Mặt bích PVC 60
• Mặt bích PVC 75 76
• Mặt bích PVC 90
• Mặt bích PVC 114
