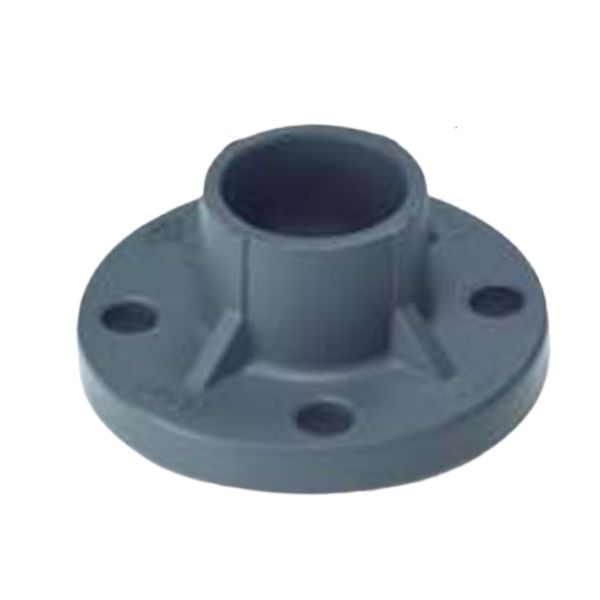

Shieyu TS series

Với mặt bích Shieyu TS series, nhà sản xuất đã đưa ra một giải pháp phụ kiện ống nhựa liền khối, tối ưu cho cả độ bền cơ học lẫn khả năng chống ăn mòn, giúp mối nối kín khít và duy trì sự ổn định của toàn bộ hệ thống đường ống.

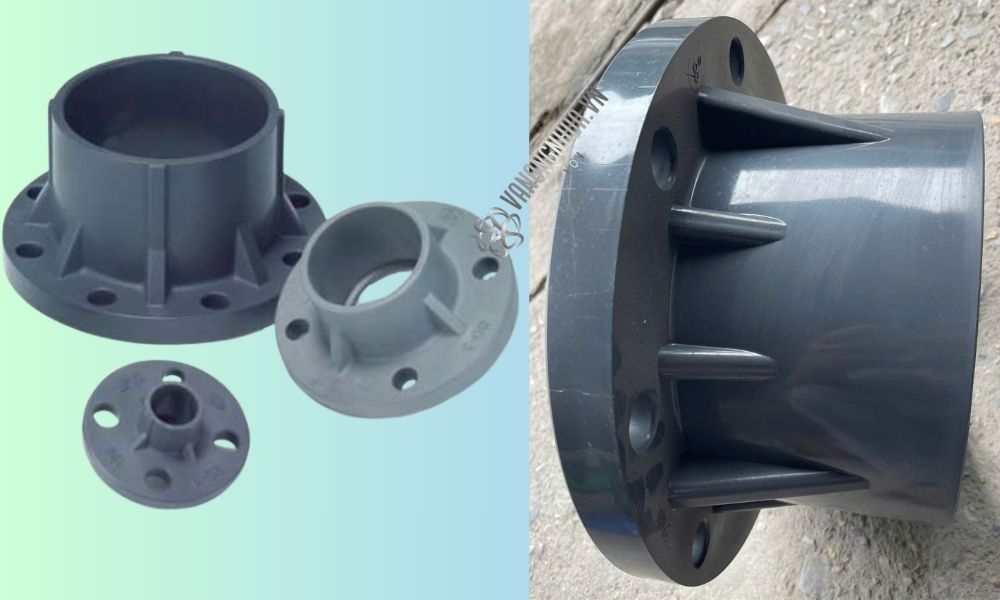

1. Phụ kiện Shieyu TS series là gì

Shieyu TS series là một loại mặt bích Shieyu có mã FT100, thuộc dòng mặt bích liền. Đây là một trong các chủng loại mặt bích của hãng Shieyu được phân phối nhiều hiện nay

• Có tên tiếng anh là Shieyu TS flange one piece flange
• Phần mặt bích và đầu nối trơn được đúc không tách rời nhau. Thiết kế này giúp
  • Tăng độ cứng vững khi chịu áp lực
  • Hạn chế nguy cơ rò rỉ tại điểm nối
  • Đảm bảo độ kín tốt trong thời gian dài

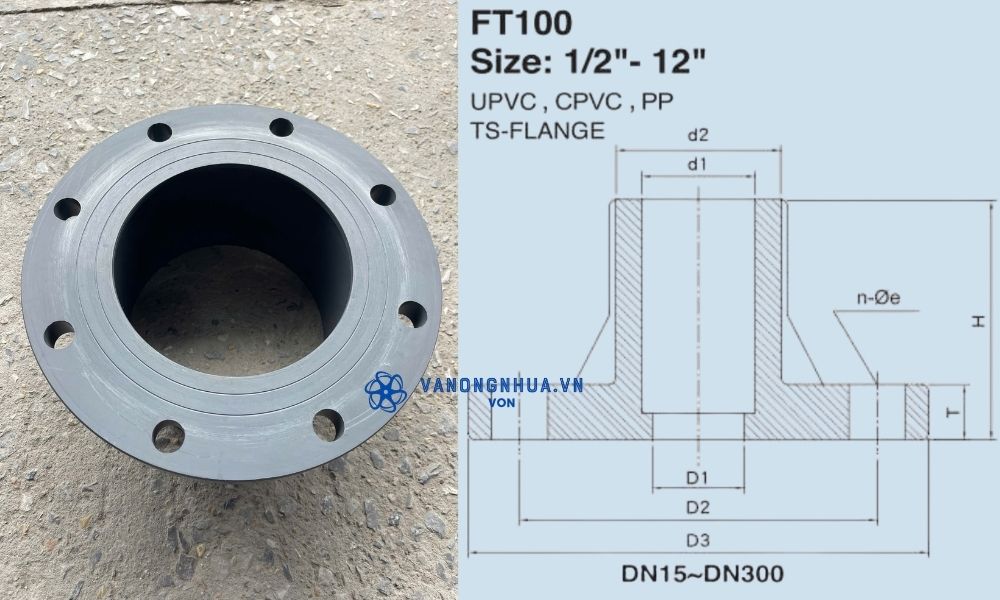

2. Đặc điểm mặt bích mã TS hãng Shieyu

Khi đánh giá một dòng mặt bích, người dùng cần nhìn vào vật liệu, tiêu chuẩn và thiết kế thực tế. Shieyu TS series mang lại hiệu quả sử dụng rõ rệt trong cả thi công lẫn vận hành với các đặc điểm sau đây:

• Shieyu TS series được sản xuất từ các vật liệu nhựa kỹ thuật như:
  • Nhựa uPVC: Ưu tiên cho các dự án cần tối ưu về chi phí
  • Nhựa cPVC: Áp dụng cho hệ thống cần chịu nhiệt tốt
  • Nhựa PP: Được sử dụng nhiều ở các nhà máy dẫn hóa chất mạnh
• Phụ kiện này có dải kích cỡ từ DN15 ~ DN300, phù hợp cho hầu hết mạng lưới đường ống quy mô nhỏ đến lớn
• Mặt bích này cung cấp đồng thời theo chuẩn ANSI và JIS, giúp người lắp đặt dễ dàng tích hợp vào nhiều dự án đường ống khác nhau

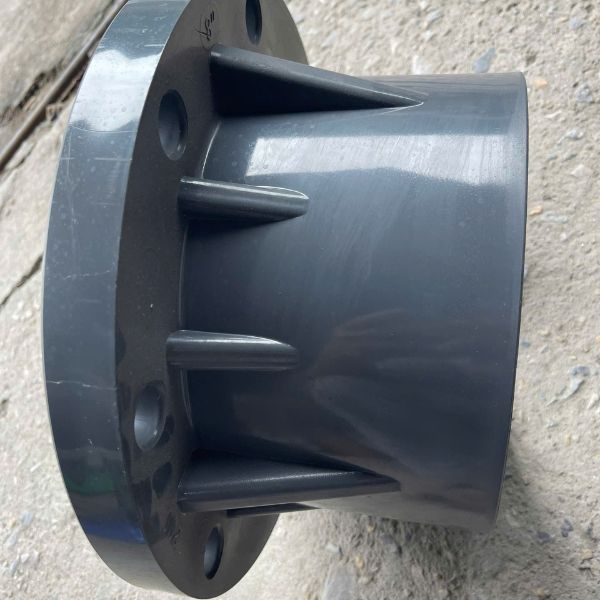

• Có các điểm gờ dọc theo thân đầu dán keo
  • Giúp cầm nắm chắc tay khi thi công
  • Hạn chế trượt khi lắp đặt

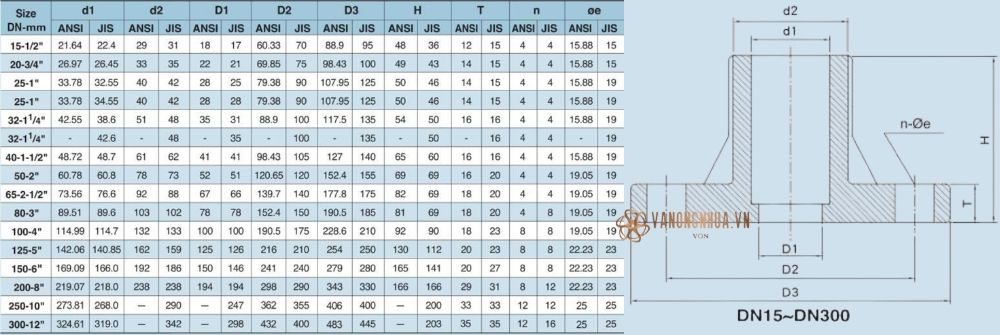

3. Kích thước Shieyu TS series

Kích thước là yếu tố thợ lắp đặt không được phép sai, nếu không muốn phải gia công lại hoặc thay thế toàn bộ. Shieyu TS series được kiểm soát kích thước chặt chẽ, đảm bảo độ chính xác cao khi lắp đặt.

• Đường kính trong đầu trơn d1:
  • Chuẩn ANSI: 21,64mm ~ 324,61mm
  • Chuẩn JIS: 22,4mm ~ 319mm
• Đường kính trong đầu bích D1:
  • Chuẩn ANSI: 18mm ~ 194mm
  • Chuẩn JIS: 17mm ~ 298mm
• Đường kính đường tâm lỗ bulong D2:
  • Chuẩn ANSI: 60,33mm ~ 432mm
  • Chuẩn JIS: 70mm ~ 400mm
• Đường kính ngoài mặt bích D3:
  • Chuẩn ANSI: 88,9mm ~ 483mm
  • Chuẩn JIS: 95mm ~ 445mm
• Chiều cao H:
  • Chuẩn ANSI: 48mm ~ 166mm
  • Chuẩn JIS: 36mm ~ 203mm
• Độ dày mặt bích T:
  • Chuẩn ANSI: 12mm ~ 35mm
  • Chuẩn JIS: 15mm ~ 35mm
• Số lỗ bulong n:
  • Chuẩn ANSI: 4 ~ 12 lỗ
  • Chuẩn JIS: 4 ~ 16 lỗ
• Đường kính bulong e:
  • Chuẩn ANSI: 15,88mm ~ 25mm
  • Chuẩn JIS: 15mm ~ 25mm

4. Kích cỡ phụ kiện Shieyu model TS phổ biến

Trong thực tế, không phải kích thước nào cũng được sử dụng thường xuyên. Việc nắm rõ các cỡ Shieyu TS series phổ biến giúp người bán hàng tối ưu tồn kho và người mua lựa chọn nhanh chóng khi thiết kế hoặc thi công. Dưới đây là một số kích thước mặt bích Shieyu TS làm từ PVC phổ biến:

• Mặt bích PVC 60
• Mặt bích PVC 90
• Mặt bích PVC 114
• Mặt bích PVC 140
