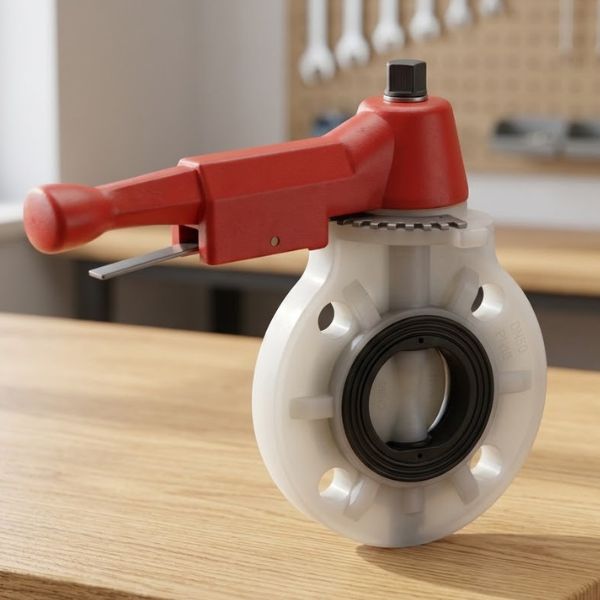

Shieyu BB series

Van Shieyu BB series – dòng van bướm nhựa kiểu tay gạt đặc trưng của hãng Shieyu – chính là câu trả lời cho việc lựa chọn một thiết bị điều tiết tin cậy dành cho hệ thống vận hành chất lỏng. Với thiết kế tối ưu và vật liệu tuyển chọn, loại van Shieyu này khẳng định vị thế dẫn đầu trong phân khúc Shieyu butterfly valve lever handle type.

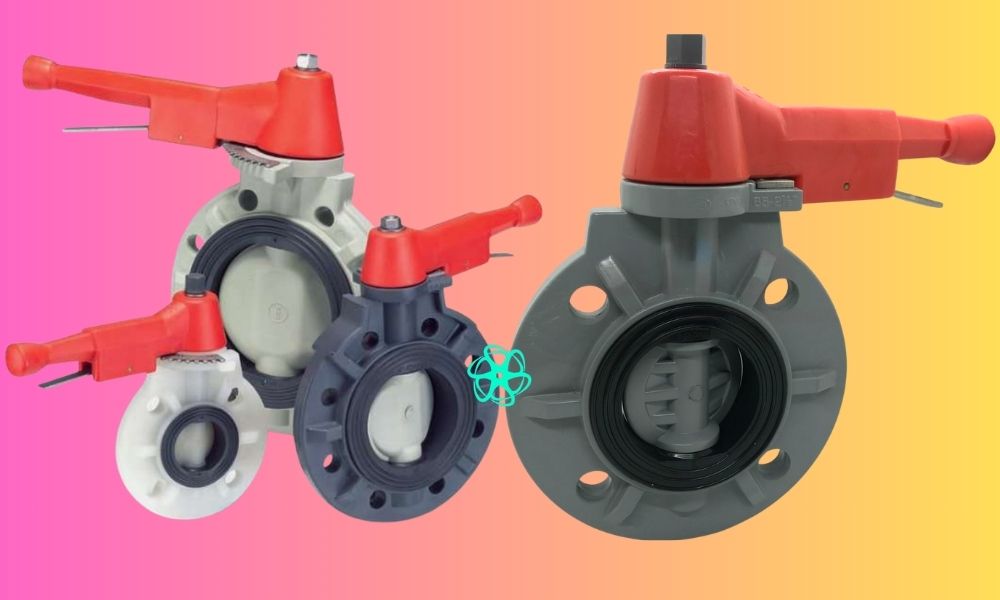

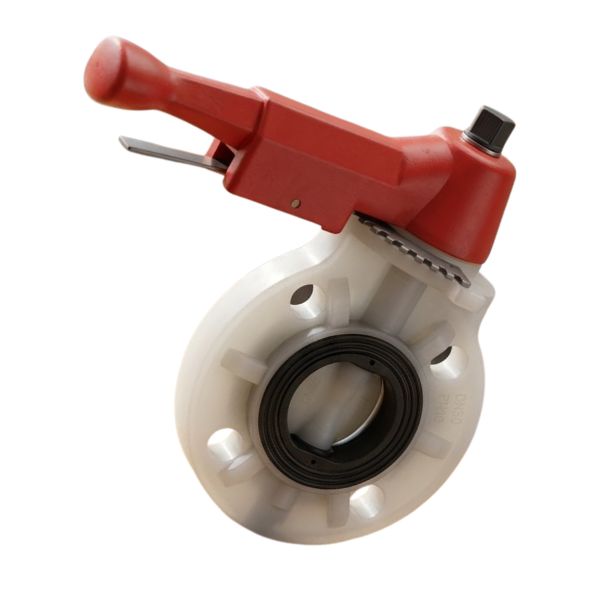

1. Van Shieyu BB series là gì

Shieyu BB series là dòng van bướm Shieyu cao cấp, được chế tạo để phục vụ các hệ thống đường ống công nghiệp vừa và nhỏ.

• Kết cấu gọn nhẹ, hỗ trợ điều tiết dòng chảy nhanh chóng, tối ưu về giá thành
• Kích cỡ van: Thay đổi từ loại van bướm DN50 đến van bướm DN200
• Sử dụng cơ chế tay gạt, giúp người vận hành thao tác đóng mở chỉ trong vài giây, cực kỳ linh hoạt và hiệu quả.

ANH

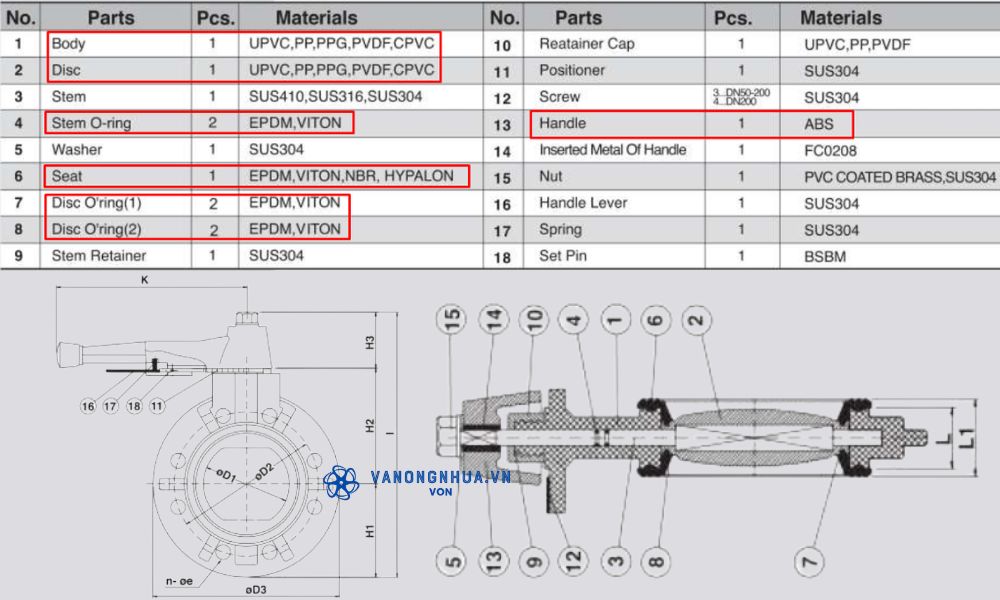

2. Các loại vật liệu van bướm model BB

Sự đa dạng về vật liệu nhựa chính là lý do giúp van Shieyu BB series được ưa chuộng trên thị trường. Nhà sản xuất đã cung cấp giải pháp tùy chỉnh cho từng yêu cầu lắp đặt khác nhau của các dự án

• Thân (body) và đĩa (disc) làm bằng nhựa uPVC, nhựa PP, nhựa PPG, nhựa PVDF hoặc nhựa cPVC
• Phần gioăng (O-ring) chế tạo bởi cao su EPDM hoặc Viton
• Đĩa (seat): Ngoài EPDM, Viton, một số dòng còn sử dụng vật liệu NBR hoặc Hypalon
• Tay gạt (handle) làm từ nhựa ABS

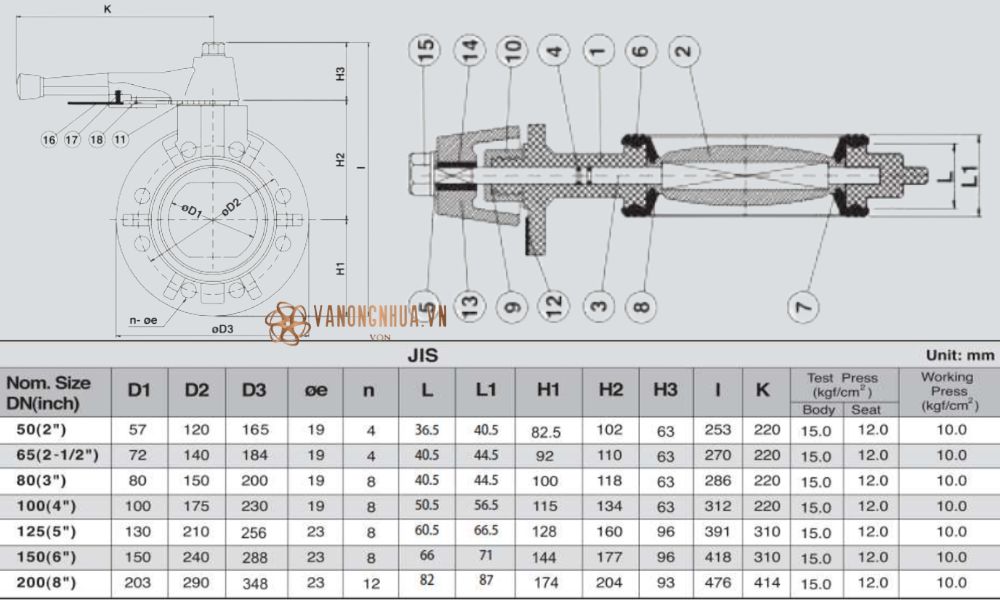

3. Thông số van Shieyu BB series chuẩn JIS

Tiêu chuẩn JIS là thước đo khắt khe về độ bền và tính tương thích của van nhựa. Các dòng Shieyu BB series theo chuẩn JIS đảm bảo thông số về kích thước và áp suất hỗ trợ van kết nối với các mặt bích tiêu chuẩn JIS, cụ thể như sau

• Đường kính đĩa van D1: 57mm ~ 203mm
• Đường kính vòng bulong D2: 120mm ~ 290mm
• Đường kính thân van D3: 165mm ~ 348mm
• Số vòng bulong n: 4 ~ 12
• Đường kính bulong e: 19mm ~ 23mm
• Chiều cao van
  • H1: 82,5mm ~ 174mm
  • H2: 102mm ~ 204mm
  • H3: 63mm ~ 96mm
• Chiều dày van L1: 40,5mm ~ 87mm
• Chiều dài tay gạt K: 220mm ~ 414mm
• Áp suất kiểm thử: 12 kgf/cm² ~ 15 kgf/cm²
• Áp suất làm việc: 10 kgf/cm²

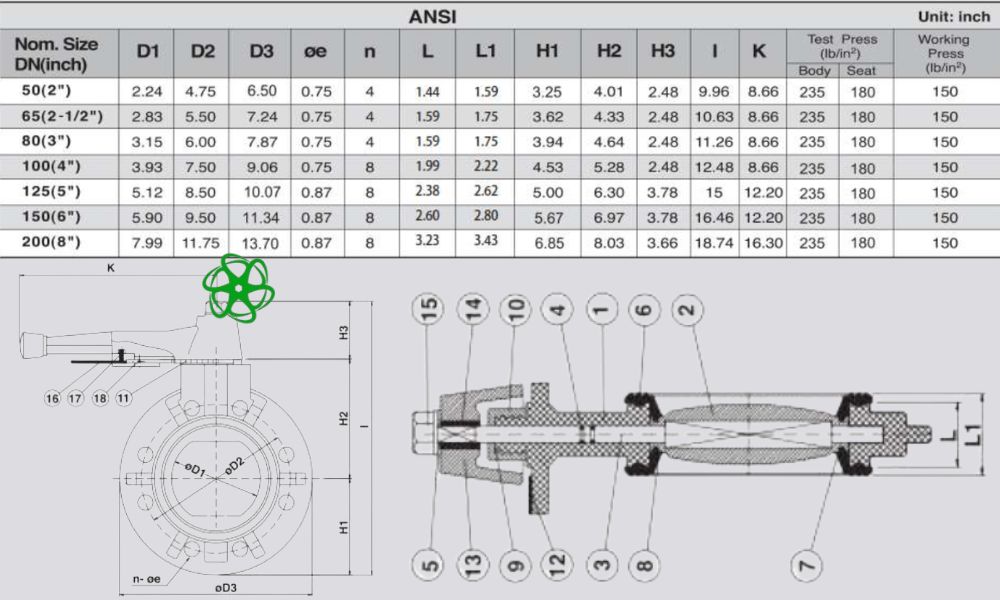

4. Kích thước và áp suất van mã BB chuẩn ANSI

Đối với các dự án đòi hỏi thông số kích thước dựa theo đơn vị inch, dòng Shieyu BB series chuẩn ANSI mang đến sự an tâm cho người thi công trong việc kết nối van với mặt bích của đường ống. Dưới đây là một vài thông số van quan trọng

• Đường kính đĩa van D1: 2,24 inch ~ 7,99 inch
• Đường kính vòng bulong D2: 4,75 inch ~ 11,75 inch
• Đường kính thân van D3: 6,5 inch ~ 13,7 inch
• Số vòng bulong n: 4 ~ 8
• Đường kính bulong e: 0,75 inch ~ 0,87 inch
• Chiều cao van
  • H1: 3,25 inch ~ 6,85 inch
  • H2: 4,01 inch ~ 8,03 inch
  • H3: 2,48 inch ~ 3,78 inch
• Chiều dày van L1: 1,59 inch ~ 3,43 inch
• Chiều dài tay gạt K: 8,66 inch ~ 16,3 inch
• Áp suất kiểm thử: 180 psi ~ 235 psi
• Áp suất làm việc: 150 psi

5. Van Shieyu BB series chuẩn DIN có thông số quan trọng nào

Dòng Shieyu BB Series chuẩn DIN sở hữu các thông số kỹ thuật giúp việc thay thế và bảo trì cho công trình theo tiêu chuẩn DIN trở nên đơn giản

• Đường kính đĩa van D1: 57mm ~ 203mm
• Đường kính vòng bulong D2: 125mm ~ 295mm
• Đường kính thân van D3: 165mm ~ 348mm
• Số vòng bulong n: 4 ~ 8
• Đường kính bulong e: 18mm ~ 23mm
• Chiều cao van
  • H1: 82,5mm ~ 174mm
  • H2: 102mm ~ 204mm
  • H3: 63mm ~ 96mm
• Chiều dày van L1: 40,5mm ~ 87mm
• Chiều dài tay gạt K: 220mm ~ 414mm
• Áp suất kiểm thử: 12 kgf/cm² ~ 15 kgf/cm²
• Áp suất làm việc: 10 kgf/cm²

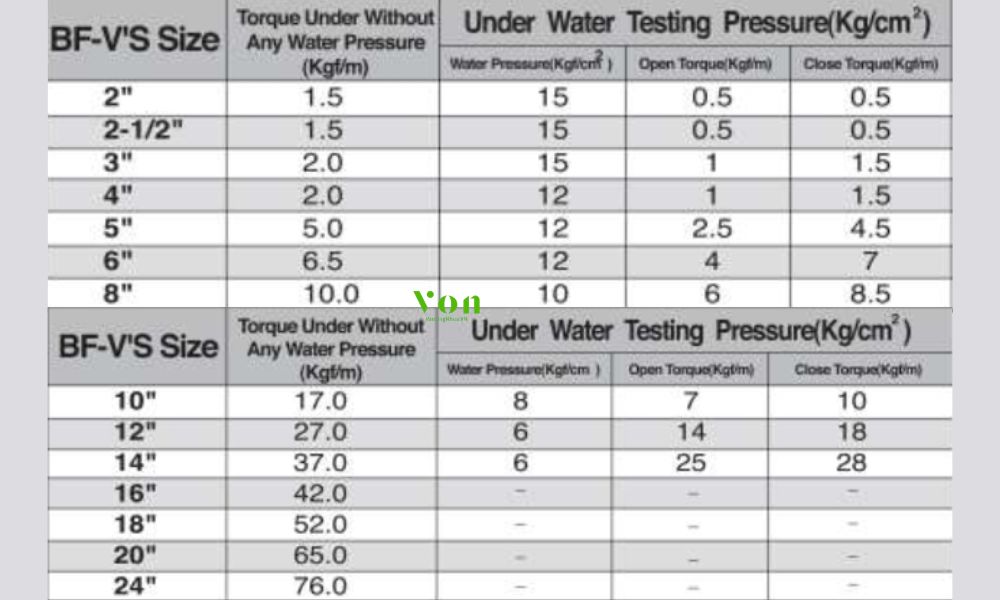

6. Momen xoắn van Shieyu BB series

Momen xoắn là thông số kỹ thuật mà ít người mua hàng chú ý, nhưng lại là yếu tố kỹ thuật quan trọng nhất đối với kỹ sư thiết kế. Dưới đây là bảng thông số momen xoắn của dòng van Shieyu BB series, với các dải đo được như sau

• Momen lực khi không có áp suất dòng chảy: 1,5 kgf/m ~ 76 kgf/m
• Với áp suất của nước từ 6 kgf/cm²
  • Áp lực khi mở van: 0,5 kgf/m ~ 25 kgf/m
  • Áp lực khi đóng van: 0,5 kgf/m ~ 28 kgf/m
