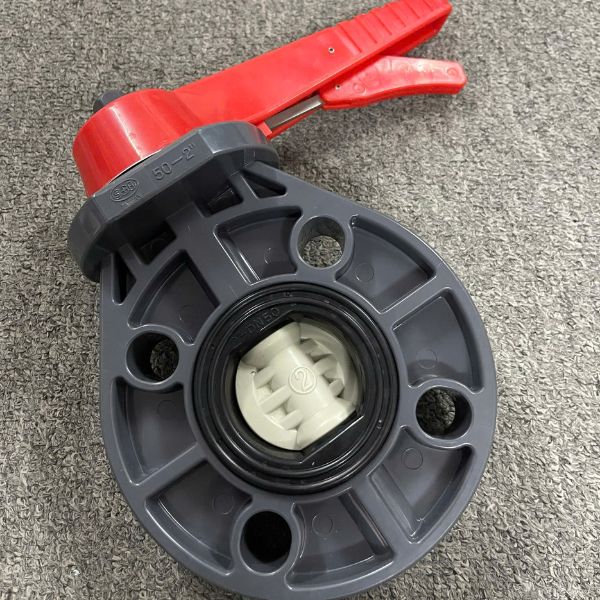

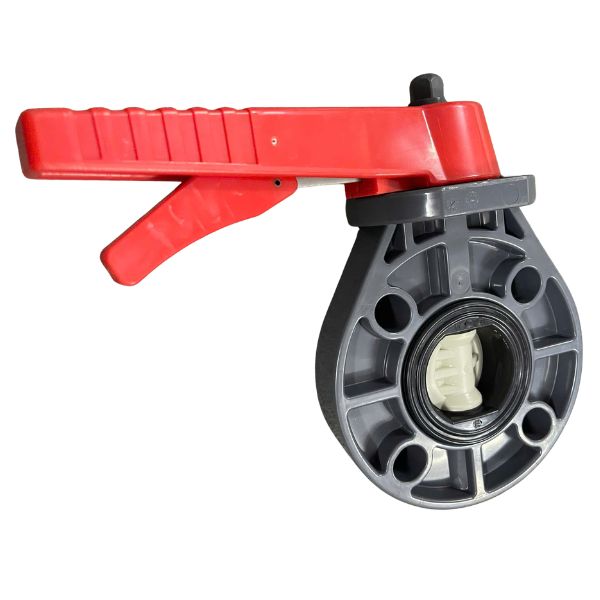

Shieyu BE series

Van Shieyu BE series – hay còn gọi là Shieyu butterfly universal type – là dòng van bướm nhựa sử dụng kiểu nối mặt bích toàn phần, linh hoạt trong lắp đặt, sẵn sàng cho cả hệ thống vận hành thủ công lẫn công trình đường ống tự động hóa

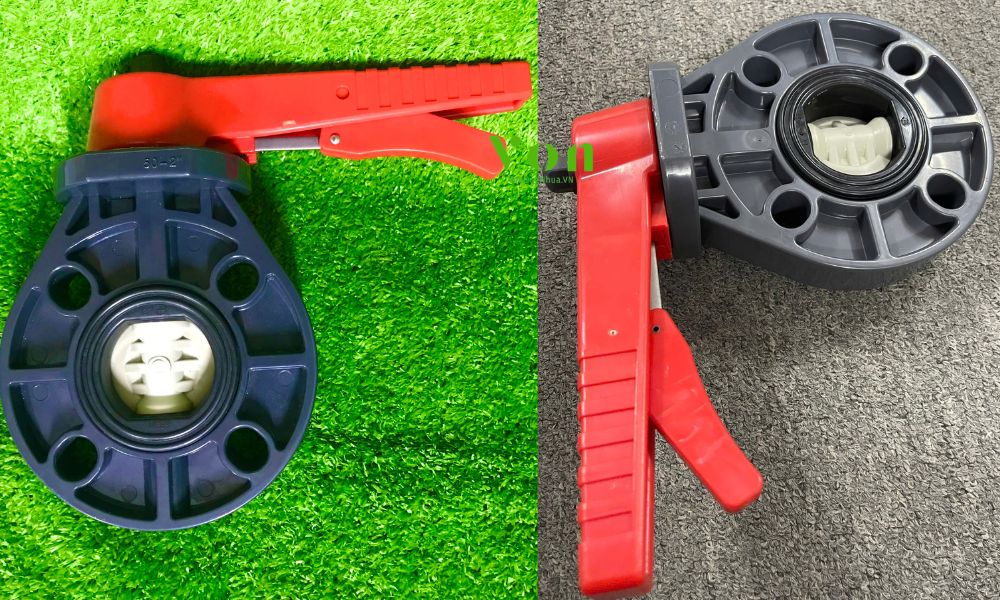

1. Khái quát về van Shieyu BE series

Trước khi đi vào thông số kỹ thuật, người xem cần hiểu rõ Shieyu BE series khác gì so với các dòng van bướm Shieyu khác.

Shieyu BE series là một trong các loại van bướm của hãng Shieyu, sở hữu một vài đặc điểm nổi bật sau:

• Vận hành thủ công bằng tay gạt, giúp người dùng điều khiển van nhanh chóng
• Tích hợp đế lắp bộ truyền động trực tiếp, hỗ trợ lắp bộ điều khiển điện lẫn khí nén phục vụ cho hệ thống điều khiển tự động

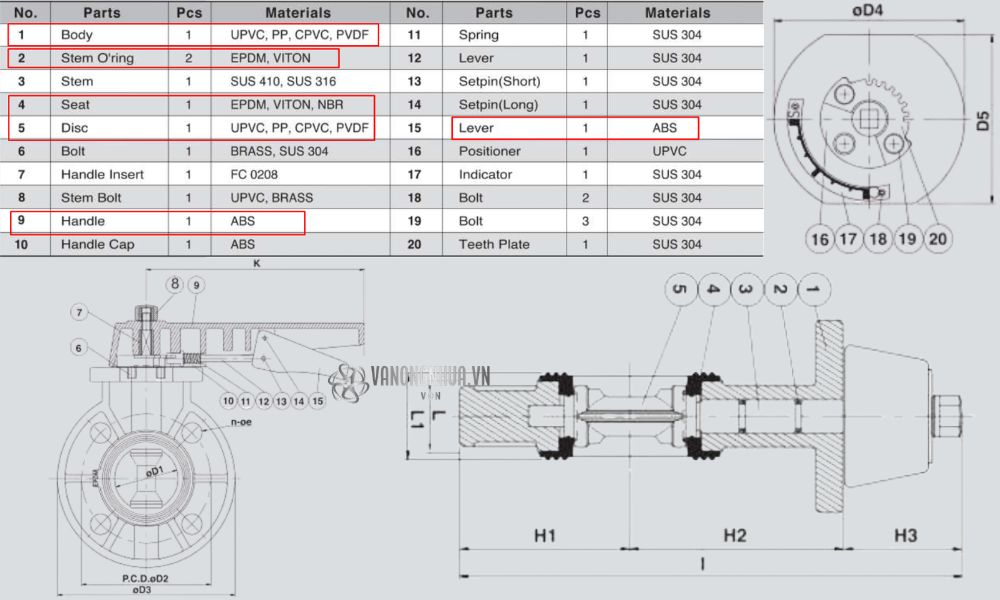

2. Vật liệu chế tạo van Shieyu BE series

Chọn đúng vật liệu nhựa là quyết định quan trọng khách hàng cần đưa ra trước khi đặt hàng. Van Shieyu BE series được cấu thành từ 20 chi tiết chính, với các vật liệu được lựa chọn kỹ lưỡng theo các bộ phận quan trọng sau:

• Thân van (body), đĩa van (disc): Làm từ nhựa uPVC, nhựa PP, nhựa cPVC hay nhựa PVDF
  • uPVC phù hợp với nước sạch, nước thải, axit loãng và dung dịch trung tính
  • PP chịu được axit đặc, kiềm mạnh và nhiều hóa chất hữu cơ ở nhiệt độ cao
  • cPVC dùng khi môi chất có nhiệt độ đến 90°C
  • PVDF là lựa chọn cao cấp nhất – chịu được hầu hết hóa chất mạnh
• Đệm van (seat), gioăng trục (stem) sử dụng các vật liệu cao su như EPDM, Viton, NBR
• Tay gạt (handle), cần gạt (lever) làm bằng nhựa ABS – chống mài mòn tốt – giúp điều khiển van trơn tru

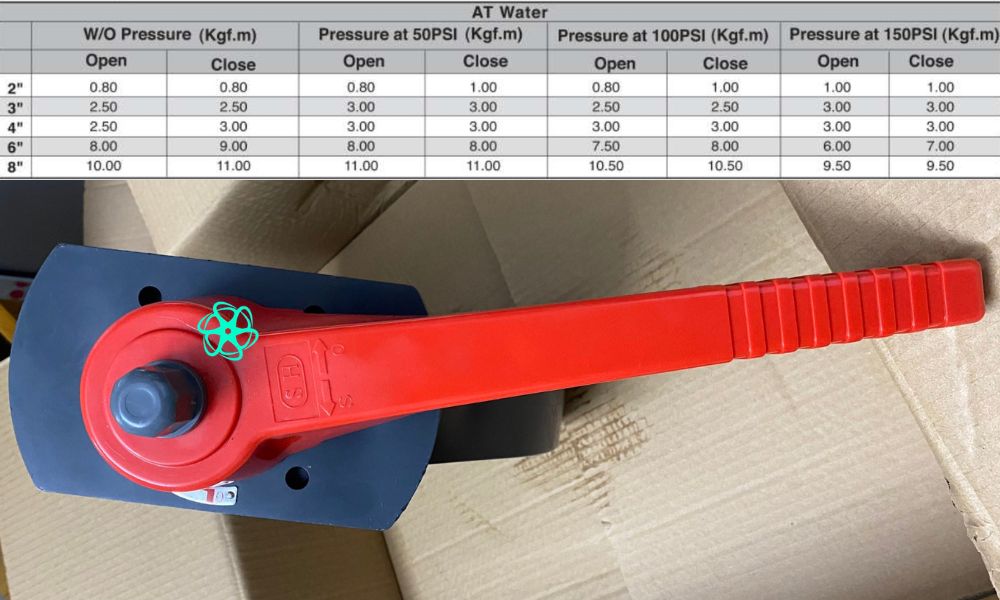

3. Van Shieyu BE series có momen xoắn bao nhiêu

Momen xoắn là thông số cần lưu ý đối với van bướm, đảm bảo người dùng mở được van khi hệ thống đang có áp lực dòng chảy. Shieyu BE series cung cấp đầy đủ dữ liệu momen xoắn theo kích thước và áp suất vận hành thực tế trong môi trường nước

• Khi không có áp lực nước:
  • Momen mở van: 0,8 kgf.m ~ 10 kgf.m
  • Momen đóng van: 0,8 kgf.m ~ 11 kgf.m
• Khi áp lực nước bằng 50 psi
  • Momen mở van: 0,8 kgf.m ~ 11 kgf.m
  • Momen đóng van: 1 kgf.m ~ 11 kgf.m
• Khi áp lực nước bằng 100 psi
  • Momen mở van: 0,8 kgf.m ~ 10,5 kgf.m
  • Momen đóng van: 1 kgf.m ~ 10,5 kgf.m
• Khi áp lực nước bằng 150 psi
  • Momen mở van: 1 kgf.m ~ 9,5 kgf.m
  • Momen đóng van: 1 kgf.m ~ 9,5 kgf.m

4. Kích thước và áp suất van Shieyu BE series

Đây là phần kỹ sư thiết kế và người thi công phải đọc kỹ khi lắp đặt van nhựa. Van Shieyu BE series sở hữu các thông số tuân thủ tiêu chuẩn JIS, ANSI, DIN, phù hợp với yêu cầu của nhiều dự án thực tế

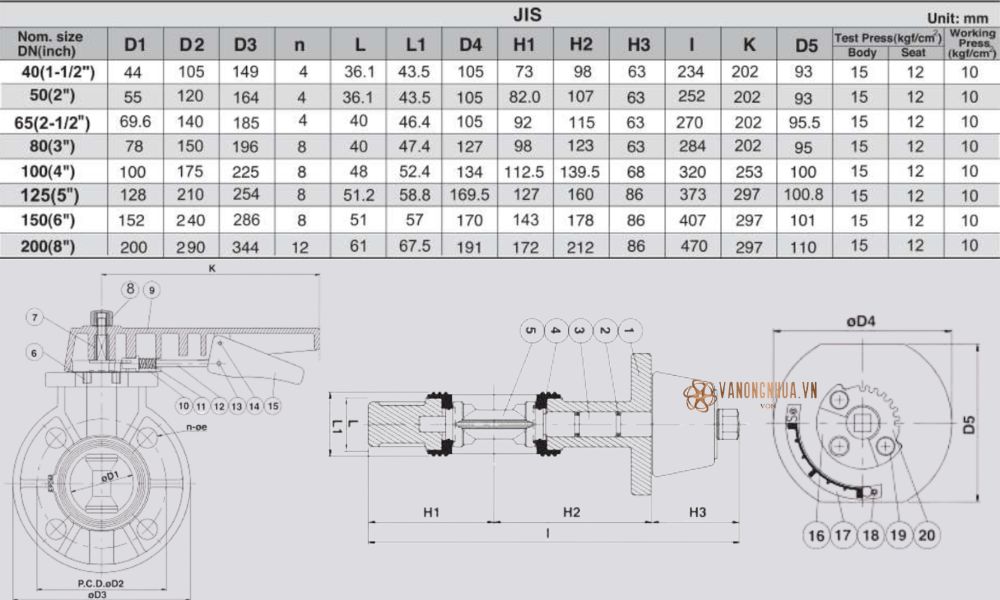

4.1 Thông số của van BE chuẩn JIS

Van Shieyu BE series theo chuẩn JIS có các thông số cần lưu ý như sau

• Kích cỡ từ van DN40 đến van bướm DN200
• Đường kính đĩa van D1: 44mm ~ 200mm
• Đường kính vòng bulong D2: 105mm ~ 290mm
• Đường kính thân van D3: 149mm ~ 344mm
• Số vòng bulong n: 4 ~ 12
• Chiều dày van L1: 43,5mm ~ 67,5mm
• Chiều dài van I: 234mm ~ 470mm
• Chiều dài tay gạt K: 202mm ~ 297mm
• Áp suất kiểm thử: 12 bar ~ 15 bar
• Áp suất làm việc: 10 bar

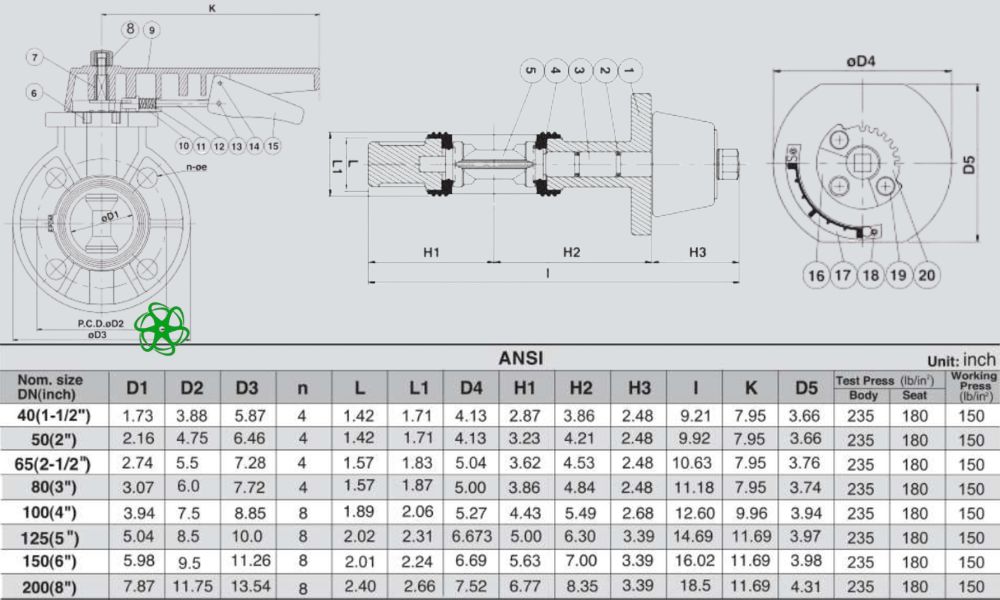

4.2 Chi tiết thông số van Shieyu mã BE chuẩn ANSI

Với hệ thống thiết kế theo đơn vị kích thước inch, van Shieyu BE series theo chuẩn ANSI là lựa chọn hợp lý, với các thông số chính sau đây

• Đường kính đĩa van D1: 1,73 inch ~ 7,87 inch
• Đường kính vòng bulong D2: 3,88 inch ~ 11,75 inch
• Đường kính thân van D3: 5,87 inch ~ 13,54 inch
• Số vòng bulong n: 4 ~ 8
• Chiều dày van L1: 1,71 inch ~ 2,66 inch
• Chiều dài van I: 9,21 inch ~ 18,5 inch
• Chiều dài tay gạt K: 7,95 inch ~ 11,69 inch
• Áp suất kiểm thử: 180 psi ~ 235 psi
• Áp suất làm việc: 150 psi

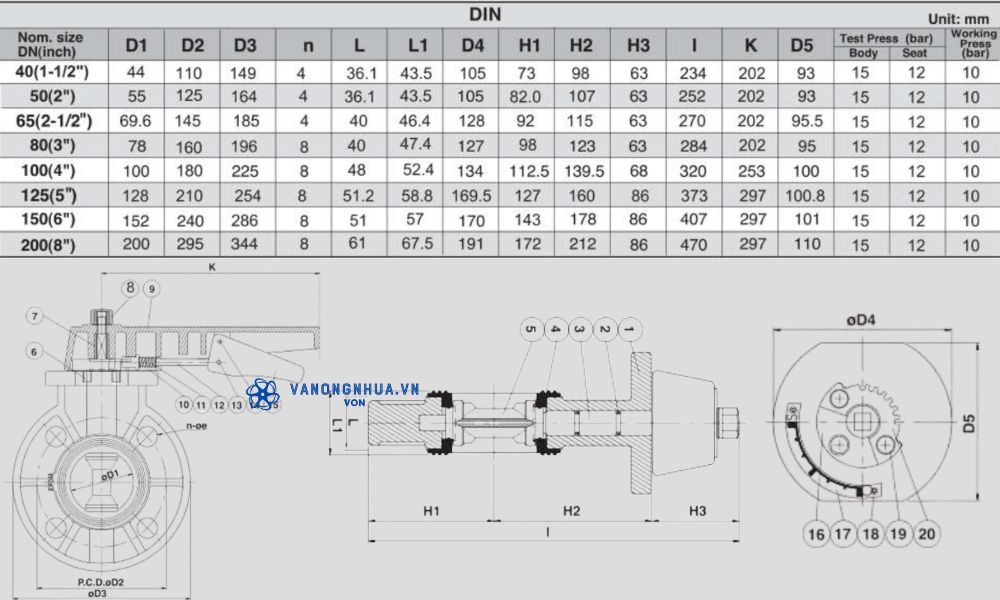

4.3 Van Shieyu model BE chuẩn DIN

Với tiêu chuẩn châu Âu DIN, Van Shieyu BE series được thiết kế với các thông số chính như sau

• Đường kính đĩa van D1: 44mm ~ 200mm
• Đường kính vòng bulong D2: 110mm ~ 295mm
• Đường kính thân van D3: 149mm ~ 344mm
• Số vòng bulong n: 4 ~ 8
• Chiều dày van L1: 43,5mm ~ 67,5mm
• Chiều dài van I: 234mm ~ 470mm
• Chiều dài tay gạt K: 202mm ~ 297mm
• Áp suất kiểm thử: 12 bar ~ 15 bar
• Áp suất làm việc: 10 bar
