Shieyu BN series

Van Shieyu BN series là lựa chọn van bướm Shieyu hợp lý, mang lại hiệu suất đóng mở nhanh chóng và cơ chế vận hành an toàn. Dòng van bướm nhựa điều khiển khí nén này có thể áp dụng được cho các công trình dòng chảy lưu lượng lớn, giúp điều tiết lưu chất tự động một cách trơn tru

1. Van Shieyu BN series là gì

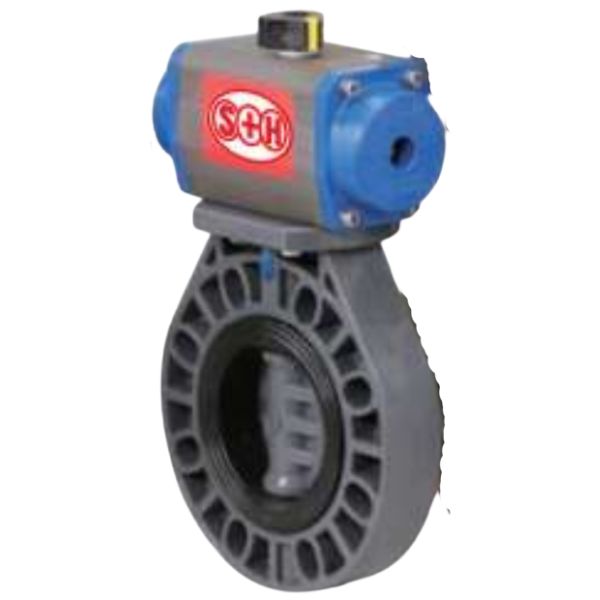

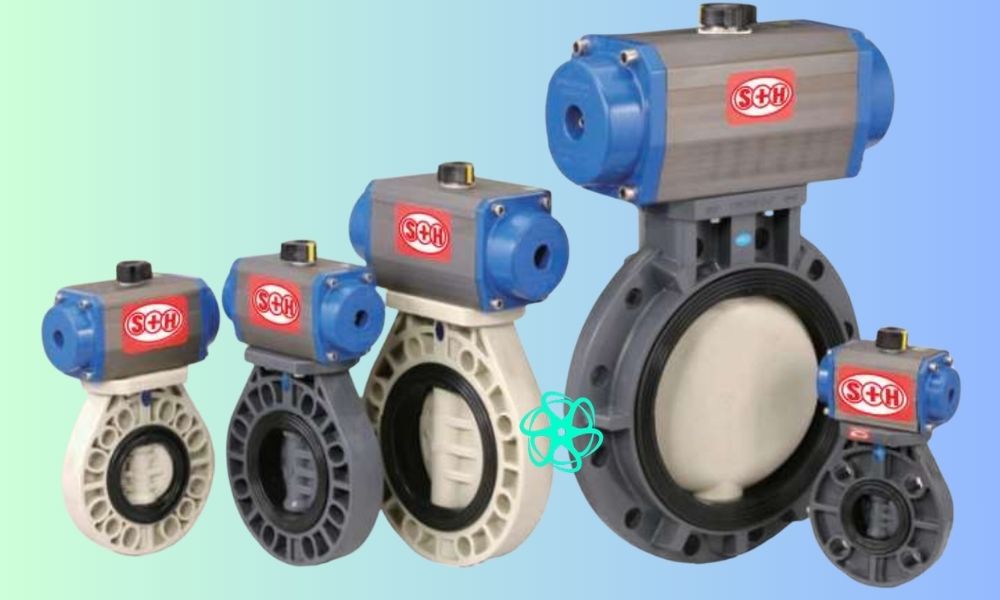

Shieyu BN series (Shieyu pneumatic actuated butterfly valve) là dòng van khí nén Shieyu, được tích hợp bộ truyền động có cơ chế lò xo tự hồi vị thông minh.

• Khi gặp sự cố mất nguồn khí hoặc mất tín hiệu điều khiển, van tự động trở về trạng thái an toàn
• Dòng van bướm nhựa này còn có mã khác là Shieyu BN300 flange, sử dụng kiểu nối tai bích

2. Van Shieyu model BN làm từ vật liệu nào

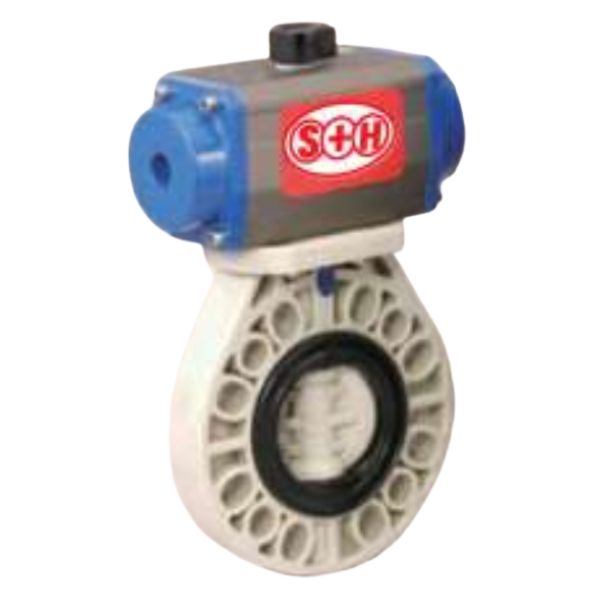

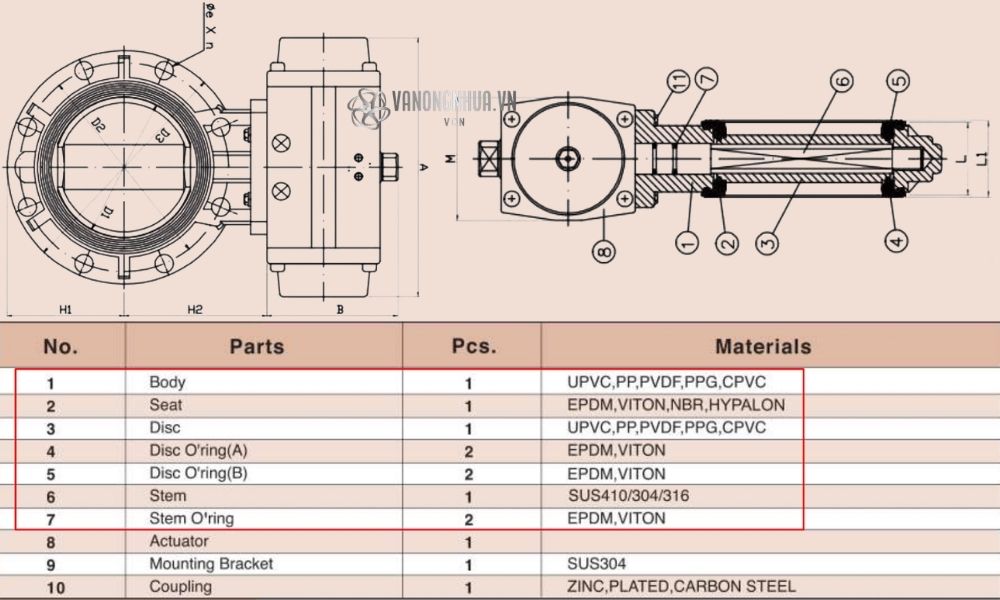

Lựa chọn vật liệu van là bước quan trọng ảnh hưởng đến tuổi thọ thiết bị trong môi trường ăn mòn. Van Shieyu BN series sử dụng bảng thành phần vật liệu đa dạng, giúp người dùng có nhiều lựa chọn cho các công trình lắp đặt van bướm khác nhau

• Thân van (body) và đĩa van (disc) được chế tạo từ 1 trong các lựa chọn vật liệu nhựa sau đây:
  • Nhựa uPVC
  • Nhựa PP
  • Nhựa PVDF
  • Nhựa PPG
  • Nhựa cPVC
• Phần đệm (seat) – bộ phận quan trọng để chống rò rỉ – sử dụng một trong các loại cao su dưới đây:
  • EPDM
  • Viton
  • NBR
  • Hypalon
• Gioăng (O-ring) làm từ cao su EPDM hoặc Viton
• Trục van (stem) làm bằng inox SUS410, SUS304 hoặc SUS316, giảm thiểu khả năng hóa chất tấn công vào phần cơ khí.

3. Kích thước và áp suất van Shieyu BN series chuẩn JIS

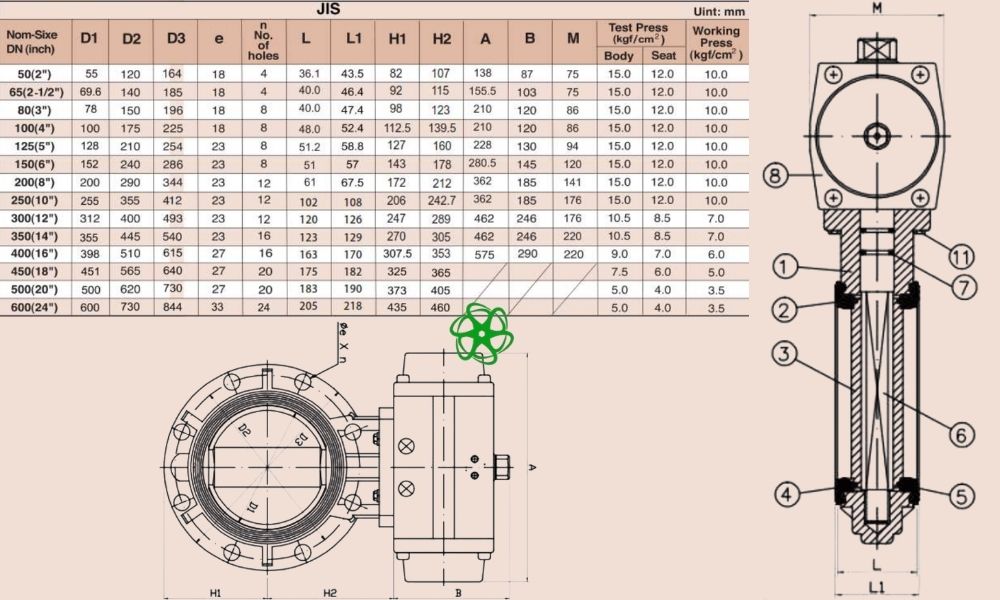

Van Shieyu BN series chuẩn JIS hay được dùng cho các dự án thiết kế với đường ống và thiết bị khác có kích thước tuân thủ tiêu chuẩn JIS của Nhật Bản. Dưới đây là một vài thông số chính của dòng Shieyu BN300 flange này

• Kích cỡ: Từ van bướm DN50 ~ DN600
• Đường kính đĩa van D1: 55mm ~ 600mm
• Đường kính vòng bulong D2: 120mm ~ 730mm
• Đường kính thân van D3: 164mm ~ 844mm
• Số lỗ bulong n: 4 ~ 24 lỗ
• Đường kính bulong e: 18mm ~ 33mm
• Độ dày L1: 43,5mm ~ 218mm
• Chiều cao thân van
  • H1: 82mm ~ 435mm
  • H2: 107mm ~ 460mm
• Áp suất kiểm tra:
  • Thân van: 5 bar ~ 15 bar
  • Đệm van: 4 bar ~ 12 bar
• Áp suất làm việc: 3,5 bar ~ 10 bar

4. Thông số van Shieyu mã BN chuẩn ANSI

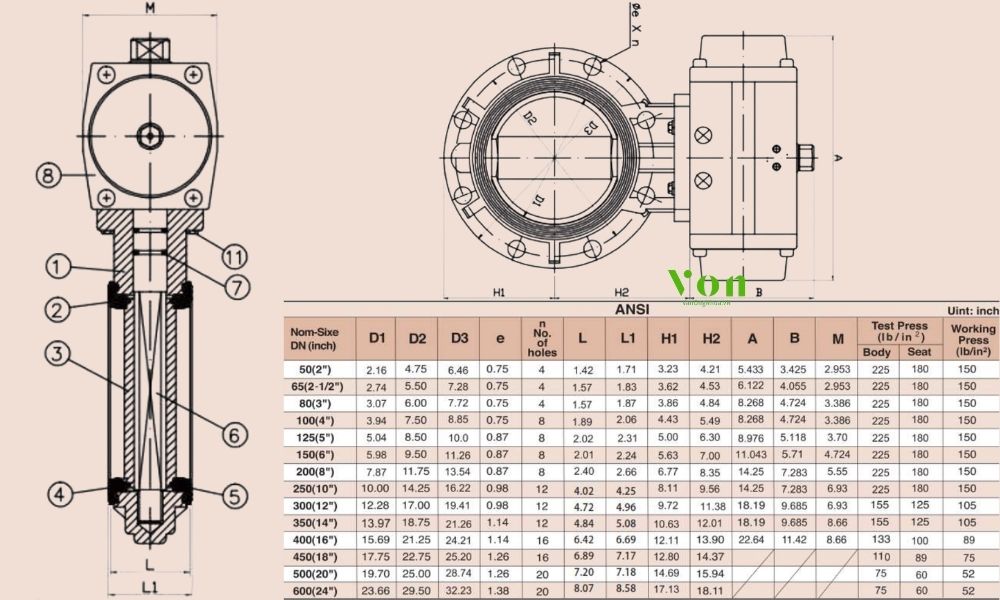

Đối với các dự án van nhựa cần tính toán kích thước đường ống theo hệ inch, dòng Shieyu BN300 flange chuẩn ANSI là lựa chọn thích hợp, với các thông số đáng chú ý như sau

• Đường kính đĩa van D1: 2,16 inch ~ 23,66 inch
• Đường kính vòng bulong D2: 4,75 inch ~ 29,5 inch
• Đường kính thân van D3: 6,46 inch ~ 32,23 inch
• Số lỗ bulong n: 4 ~ 20 lỗ
• Đường kính bulong e: 0,75 inch ~ 1,38 inch
• Độ dày L1: 1,71 inch ~ 8,58 inch
• Chiều cao thân van
  • H1: 3,23 inch ~ 17,13 inch
  • H2: 4,21 inch ~ 18,11 inch
• Áp suất kiểm tra:
  • Thân van: 75 psi ~ 225 psi
  • Đệm van: 60 psi ~ 180 psi
• Áp suất làm việc: 52 psi ~ 150 psi

5. Chi tiết thông số van Shieyu BN series chuẩn DIN

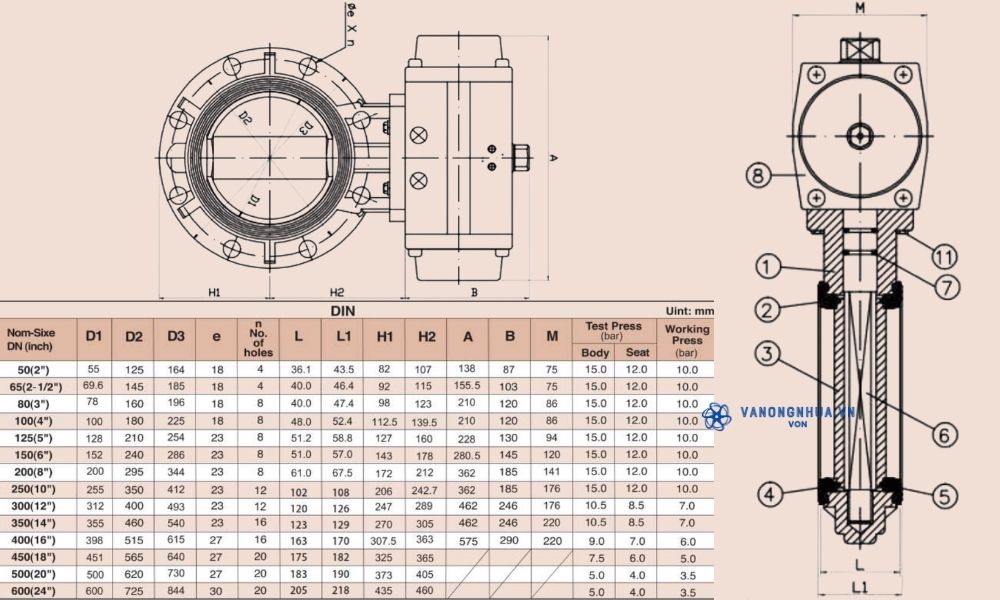

Van Shieyu BS series chuẩn DIN phục vụ các hệ thống đường ống hệ mét chính xác, đảm bảo lắp đặt van với tuyến ống đúng về kích thước và áp suất yêu cầu của dự án. Thông số cụ thể của dòng van này như sau:

• Đường kính đĩa van D1: 55mm ~ 600mm
• Đường kính vòng bulong D2: 125mm ~ 725mm
• Đường kính thân van D3: 164mm ~ 844mm
• Số lỗ bulong n: 4 ~ 20 lỗ
• Đường kính bulong e: 18mm ~ 30mm
• Độ dày L1: 43,5mm ~ 218mm
• Chiều cao thân van
  • H1: 82mm ~ 435mm
  • H2: 107mm ~ 460mm
• Áp suất kiểm tra:
  • Thân van: 5 bar ~ 15 bar
  • Đệm van: 4 bar ~ 12 bar
• Áp suất làm việc: 3,5 bar ~ 10 bar
