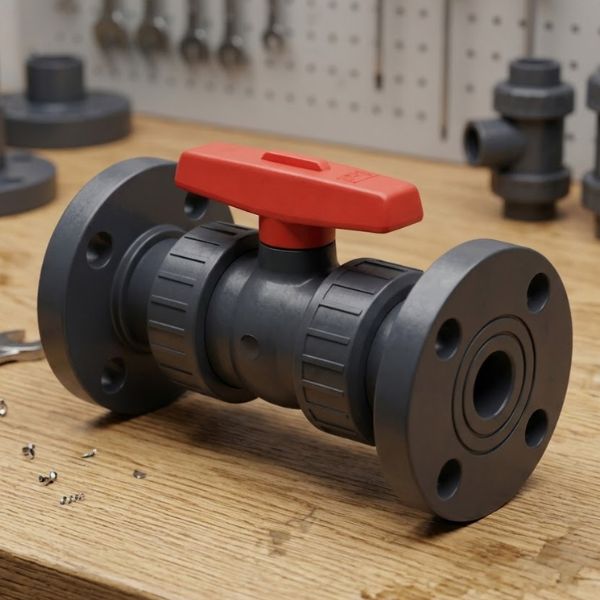

Shieyu CD series

Dòng Shieyu CD series ra đời để giải quyết những thách thức khắt khe về tính linh hoạt trong lắp đặt, cũng như việc điều tiết dòng chảy trong ngành công nghiệp xử lý chất lỏng, quyết định trực tiếp đến tuổi thọ và độ an toàn của toàn bộ hệ thống. Đây là sự nâng cấp về thiết kế của van bi Shieyu dành cho công trình

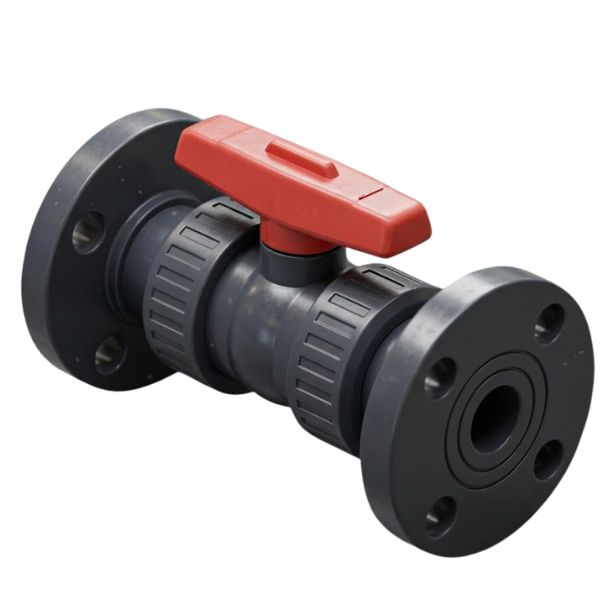

1. Van Shieyu CD series là gì

Dòng Shieyu CD series là phiên bản cải tiến van Shieyu từ dòng CB truyền thống.

• Thiết kế double union (rắc co đôi) cho phép tháo lắp linh hoạt hơn từ cả hai phía đầu nối, giúp tối ưu hóa thời gian bảo trì và thay thế thiết bị.
• Với Shieyu CD series, người dùng chỉ cần nới lỏng đai rắc co để nhấc thân van ra ngoài mà không làm ảnh hưởng đến cấu trúc đường ống xung quanh.
• Không trang bị tính năng khóa an toàn, mang đến hiệu quả kinh tế cao khi lắp đặt ở các vị trí lắp đặt hẹp hoặc các đoạn ống khó tiếp cận.

ANH

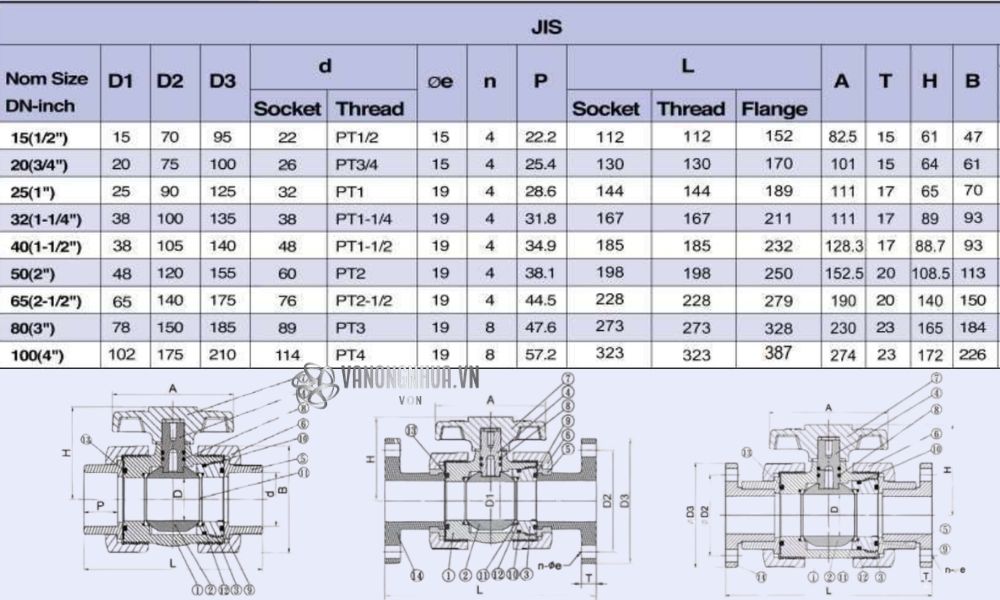

2. Van Shieyu CD series chuẩn JIS có kích thước thế nào

Van Shieyu CD series có thông số về kích thước tuân thủ nghiêm ngặt các hệ tiêu chuẩn phổ biến nhất thế giới. Trong đó, chuẩn JIS là một trong các tiêu chuẩn được dùng phổ biến tại Việt Nam. Dưới đây là một vài thông số đáng chú ý

• Chiều cao H: 61mm ~ 172mm
• Với dòng Shieyu CD100 socket
  • Đường kính trong d: 22mm ~ 114mm
  • Chiều dài đầu nối P: 22,2mm ~ 57,2mm
  • Chiều dài van L: 112mm ~ 323mm
• Đối với van Shieyu CD200 thread
  • Đường kính trong d: PT1/2 ~ PT4
  • Chiều dài đầu nối P: 22,2mm ~ 57,2mm
  • Chiều dài van L: 112mm ~ 323mm
• Riêng van Shieyu CD300 flange
  • Đường kính vòng bulong D2: 70mm ~ 175mm
  • Đường kính ngoài mặt bích D3: 95mm ~ 210mm
  • Số vòng bulong n: 4 ~ 8
  • Đường kính bulong Øe: 15mm ~ 19mm
  • Chiều dài L: 152mm ~ 387mm

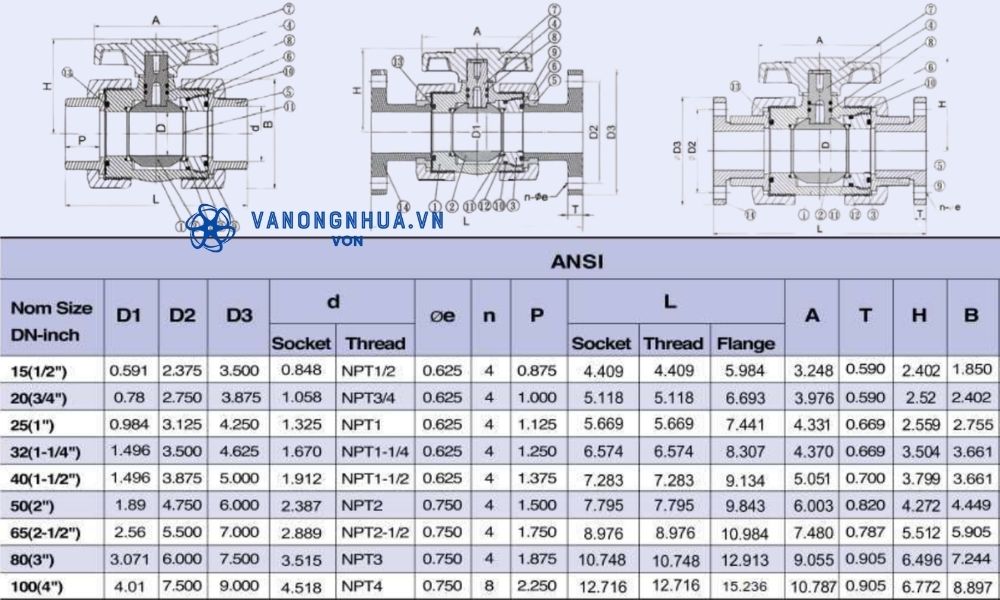

3. Thông số kích thước van Shieyu model CD chuẩn ANSI

Chuẩn ANSI thường xuất hiện trong các dự án yêu cầu kích thước làm việc theo đơn vị inch. Kích thước chuẩn ANSI của Shieyu CD series được tính toán như sau

• Chiều cao H: 2,402 inch ~ 6,772 inch
• Shieyu CD100 socket
  • Đường kính trong d: 0,848 inch ~ 4,518 inch
  • Chiều dài đầu nối P: 0,875 inch ~ 2,25 inch
  • Chiều dài van L: 4,409 inch ~ 12,716 inch
• Shieyu CD200 thread
  • Đường kính trong d: NPT1/2 ~ NPT4
  • Chiều dài đầu nối P: 0,875 inch ~ 2,25 inch
  • Chiều dài van L: 4,409 inch ~ 12,716 inch
• Shieyu CD300 flange
  • Đường kính vòng bulong D2: 2,375 inch ~ 7,5 inch
  • Đường kính ngoài mặt bích D3: 3,5 inch ~ 9 inch
  • Số vòng bulong n: 4 ~ 8
  • Đường kính bulong Øe: 0,625 inch ~ 0,75 inch
  • Chiều dài L: 5,984 inch ~ 15,236 inch

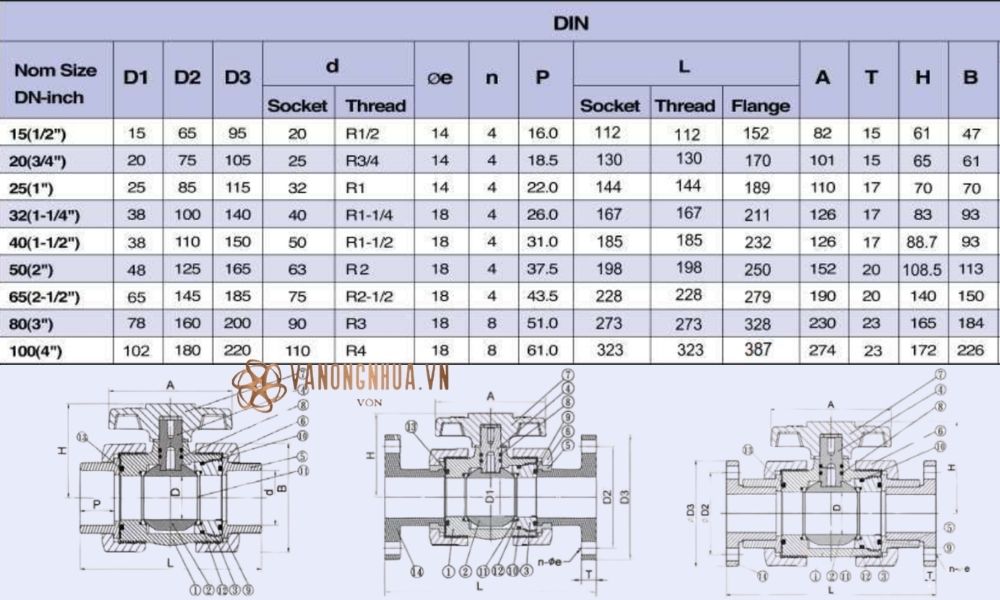

4. Chi tiết kích thước van Shieyu mã CD chuẩn DIN

Tiêu chuẩn DIN của Đức đại diện cho sự chính xác và tính lắp lẫn cao trong các hệ thống châu Âu. Shieyu cung cấp mã Shieyu CD series chuẩn DIN với đầy đủ các kích thước từ DN15 đến DN100 và các thông số quan trọng khác như sau

• Chiều cao H: 61mm ~ 172mm
• Với dòng Shieyu CD100 socket
  • Đường kính trong d: 20mm ~ 110mm
  • Chiều dài đầu nối P: 16mm ~ 61mm
  • Chiều dài van L: 112mm ~ 323mm
• Đối với van Shieyu CD200 thread
  • Đường kính trong d: R1/2 ~ R4
  • Chiều dài đầu nối P: 16mm ~ 61mm
  • Chiều dài van L: 112mm ~ 323mm
• Riêng van Shieyu CD300 flange
  • Đường kính vòng bulong D2: 65mm ~ 180mm
  • Đường kính ngoài mặt bích D3: 95mm ~ 220mm
  • Số vòng bulong n: 4 ~ 8
  • Đường kính bulong Øe: 14mm ~ 18mm
  • Chiều dài L: 152mm ~ 387mm

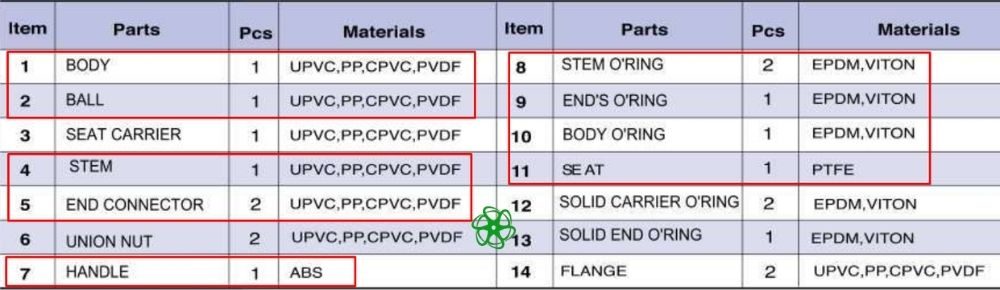

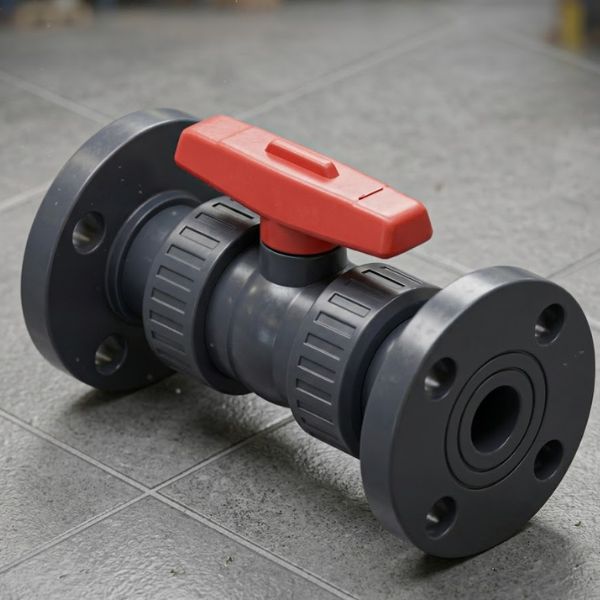

5. Van Shieyu CD series làm từ vật liệu gì

Sức mạnh của Shieyu CD series nằm ở sự đa dạng về vật liệu cấu tạo, cho phép van hoạt động bền bỉ trong nhiều công trình khác nhau

• Sử dụng các loại nhựa kỹ thuật cao cấp như nhựa uPVC, nhựa PP, nhựa cPVC, nhựa PVDF cho các bộ phận chính như thân van, bi van, trục và đầu nối
• Đệm van (seat) làm từ nhựa PTFE, đảm bảo khả năng kháng hóa chất tốt
• Các vòng gioăng làm kín O-ring có hai tùy chọn là EPDM hoặc Viton
• Cánh tay vặn của van (handle) được làm bằng nhựa ABS

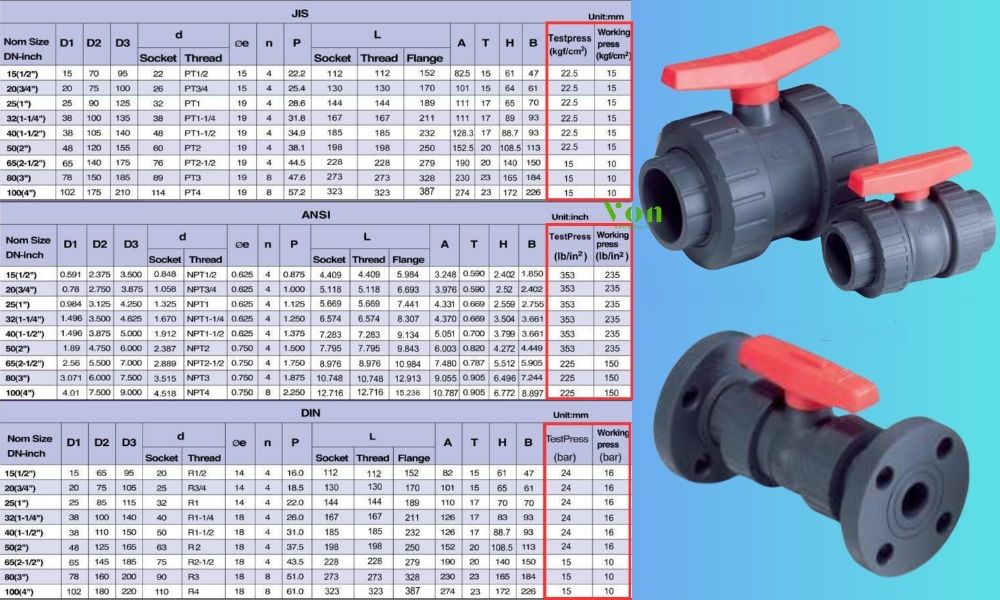

6. Áp suất chịu đựng của van Shieyu CD series

Áp suất vận hành của van Shieyu CD series là chỉ số sống còn đối với an toàn hệ thống. Dưới đây là một vài thông số về áp suất của loại van này

• Áp suất kiểm tra (Test Press)
  • Chuẩn JIS: 15 kgf/cm² ~ 22,5 kgf/cm²
  • Chuẩn ANSI: 225 lb/in² ~ 353 lb/in²
  • Chuẩn DIN: 15 bar ~ 24 bar
• Áp suất làm việc (Work Press)
  • Chuẩn JIS: 10 kgf/cm² ~ 15 kgf/cm²
  • Chuẩn ANSI: 150 lb/in² ~ 235 lb/in²
  • Chuẩn DIN: 10 bar ~ 16 bar
