Shieyu CF series

Van Shieyu CF series không chỉ kế thừa sự bền bỉ của các dòng van Shieyu, mà còn được nâng cấp với thiết kế thân 2 mảnh chắc chắn. Đây chính là giải pháp điều tiết dòng chảy chịu áp lực cao, mang lại sự an tâm cho các kỹ sư vận hành trong nhiều công trình thực tế

1. Đôi nét về van Shieyu CF series

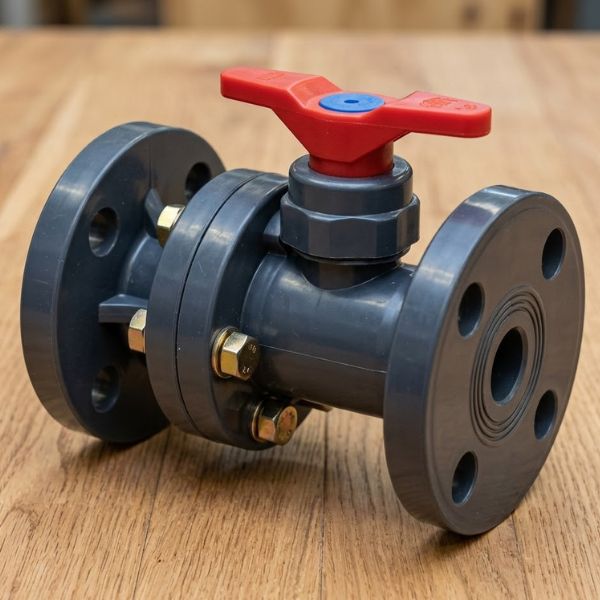

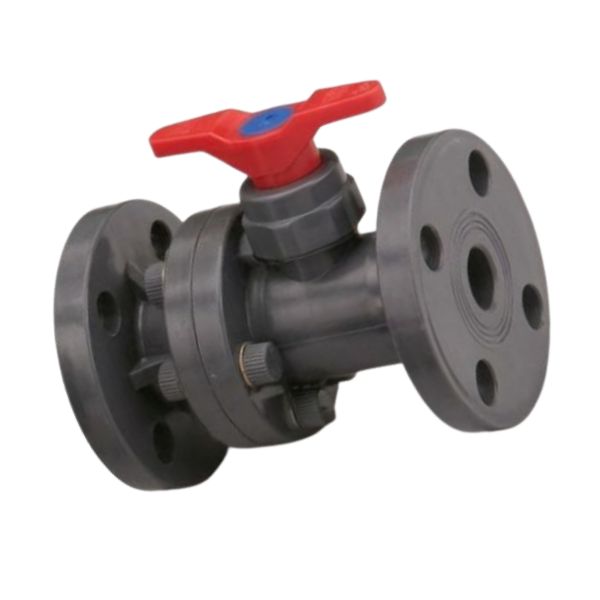

Dòng Shieyu CF series (Shieyu new strong union ball valve) đại diện cho thế hệ van bi Shieyu hiện đại, với khả năng bảo dưỡng van dễ dàng và chịu lực tốt

• Dải kích thước rộng từ DN15 đến DN100, áp dụng được cho tuyến ống cỡ từ nhỏ đến lớn
• Cấu trúc thân van bi 2 mảnh, với hai phần của thân van kết nối chặt chẽ với nhau theo kiểu mặt bích
• Với cỡ DN100, van tích hợp thêm đế lắp bộ điều khiển (mounting pad), cho phép gắn bộ truyền động điện hoặc khí nén trực tiếp lên thân van

ANH

2. Kiểu kết nối van Shieyu CF series

Van Shieyu CF series – với dòng Shieyu CF300 flange – sử dụng kiểu nối bích tiêu chuẩn

• Cho phép lắp đặt chắc chắn bằng các bulong vào hệ thống ống nhựa
• Hỗ trợ bảo trì để kiểm tra hệ thống định kỳ, nhờ tháo lắp dễ dàng
• Cần lưu ý tuân thủ tiêu chuẩn mặt bích của dự án để lắp van khớp với mặt bích của ống

ANH

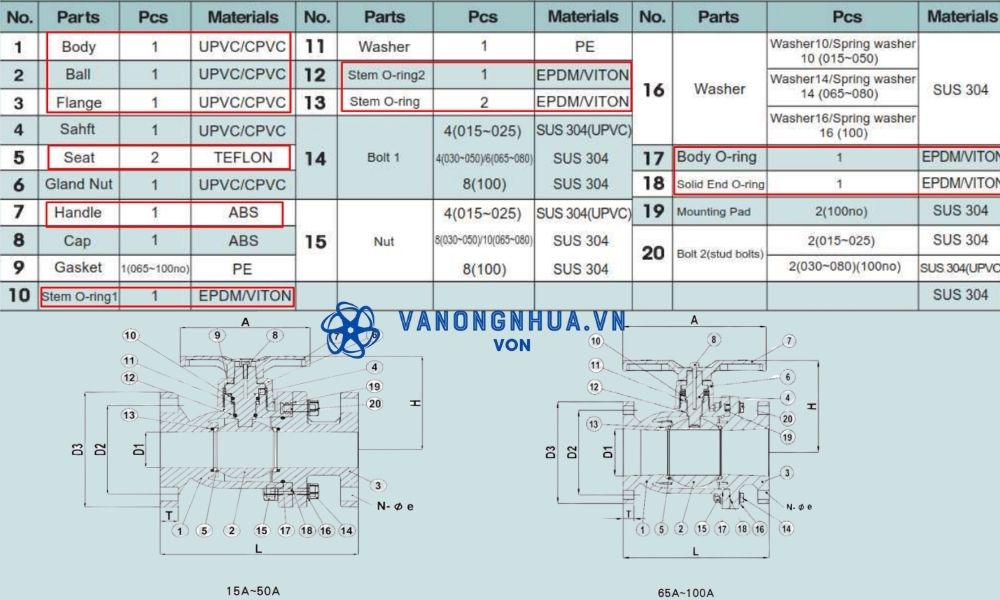

3. Van Shieyu CF300 flange làm từ vật liệu nào

Các thành phần chính của van Shieyu CF series được chế tạo từ những vật liệu sau đây

• Thân van (body), bi van (ball), mặt bích (flange) làm từ nhựa uPVC hoặc nhựa cPVC, với khả năng chịu hóa chất tốt, độ cứng cao
• Đệm van (seat) sử dụng Teflon (nhựa PTFE), giúp bi quay mượt mà, chống bám cặn và chịu nhiệt tốt.
• Gioăng (O-ring): Lựa chọn 1 trong 2 vật liệu là cao su EPDM hoặc Viton
• Tay vặn (handle): Chế tạo từ nhựa ABS – bền bỉ, chịu mài mòn tốt

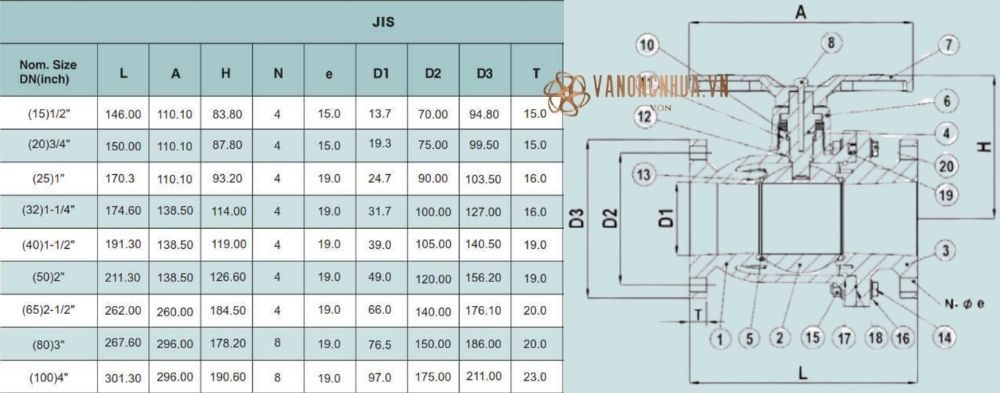

4. Kích thước van Shieyu CF300 flange

Độ chính xác về kích thước van Shieyu CF series là yếu tố sống còn để đảm bảo van không bị vênh khi lắp đặt. Dòng van này được thiết kế theo tiêu chuẩn JIS, với các thông số như sau

• Chiều dài L: 146mm ~ 301,3mm
• Chiều cao H: 83,8mm ~ 190,6mm
• Số vòng bulong N: 4 ~ 8 lỗ
• Đường kính bulong Øe: 15mm ~ 19mm
• Đường kính vòng bulong D2: 70mm ~ 175mm
• Đường kính ngoài mặt bích D3: 94,8mm ~ 211mm
• Độ dày mặt bích T: 15mm ~ 23mm

Việc nắm vững thông số L là điều quan trọng, giúp tính toán lắp van vào tuyến ống vừa vặn, tránh tình trạng phải co kéo ống gây ứng suất lên mặt bích của van

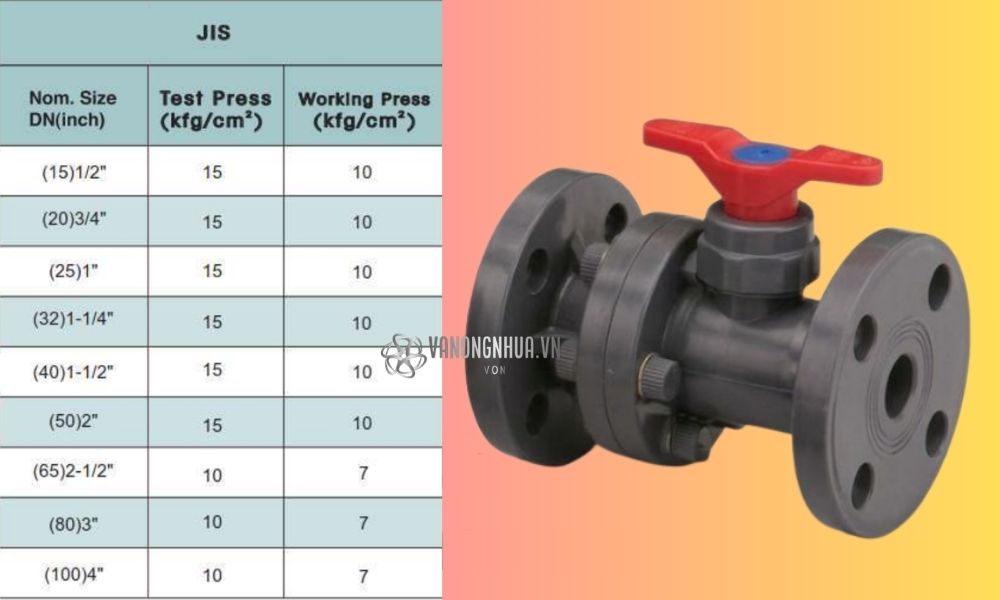

5. Áp suất hoạt động của van Shieyu CF series

Mỗi kích thước van trong dòng Shieyu CF series đều có giới hạn áp suất riêng biệt để đảm bảo an toàn vận hành

• Các dòng từ DN15 đến DN50 chịu được áp suất làm việc lên tới 10 bar, ứng với áp suất kiểm thử là 15 bar
• Đối với các kích cỡ lớn hơn (DN65 ~ DN100), áp lực làm việc giảm xuống còn 7 bar, áp lực thử nghiệm chỉ 10 bar

Trước khi đưa vào vận hành chính thức, người dùng cần thực hiện thử áp ở mức 10 ~ 15 bar tùy kích cỡ để kiểm tra độ kín của các mối nối.
