Shieyu CP series

Van Shieyu CP series không chỉ là một chiếc van bi Shieyu thông thường, đây còn là giải pháp tối ưu hóa cho những hệ thống đòi hỏi sự tinh gọn nhưng vẫn đảm bảo tiêu chuẩn vận hành và bảo dưỡng công nghiệp.

1. Khái quát về van Shieyu CP series

Van Shieyu CP series là dòng van Shieyu thuộc loại van bi một đầu rắc co, giúp người dùng kiểm soát dòng chảy trong hệ thống với chi phí đầu tư hợp lý

• Dòng van này được tinh giản để phục vụ các vị trí lắp đặt có diện tích hạn chế.
• Duy trì cấu trúc một đầu rắc co linh hoạt, giúp kỹ sư dễ dàng tháo lắp bảo trì mà không cần cắt bỏ đường ống.
• Van được sản xuất với hai kích cỡ chủ đạo là DN40 và DN50 – là hai phân khúc trọng yếu trong các hệ thống xử lý nước cỡ vừa và nhỏ

ANH

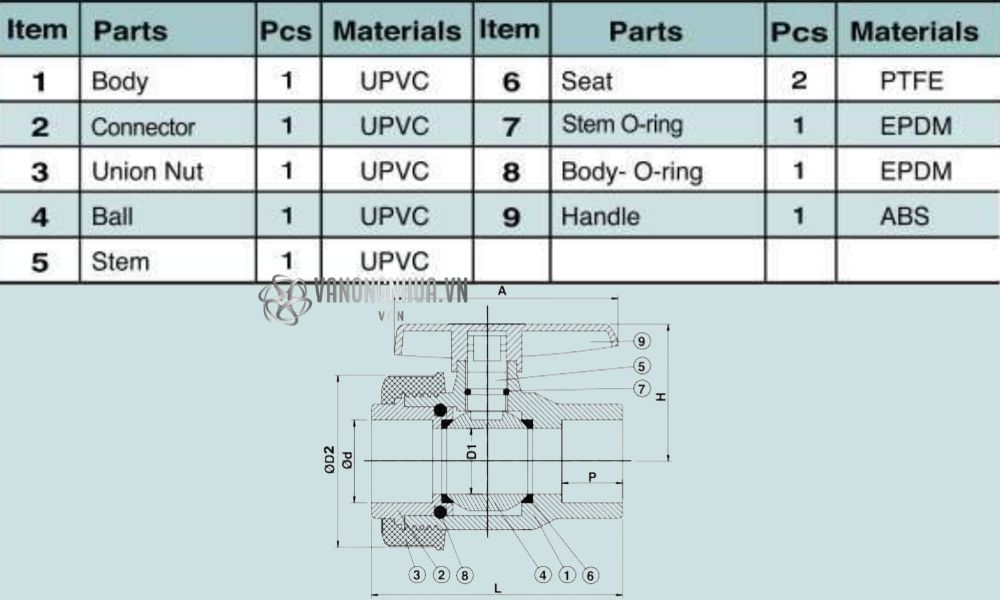

2. Vật liệu van Shieyu CP series

Chất lượng vật liệu van Shieyu CP series là yếu tố sống còn ngăn chặn tình trạng nứt vỡ thân van dưới tác động của áp suất và hóa chất.

• Sử dụng nhựa uPVC cho thân van (body), bi (ball), trục (stem), đầu nối (connector) và đai ốc (union nut). Đây là loại nhựa có độ cứng cao và kháng ăn mòn tốt
• Với đệm van (seat) làm từ nhựa PTFE và gioăng bằng cao su EDPM, van đảm bảo độ kín khít cao
• Tay vặn chế tạo bằng nhựa ABS với khả năng chống mài mòn tốt, giúp vận hành van nhẹ nhàng

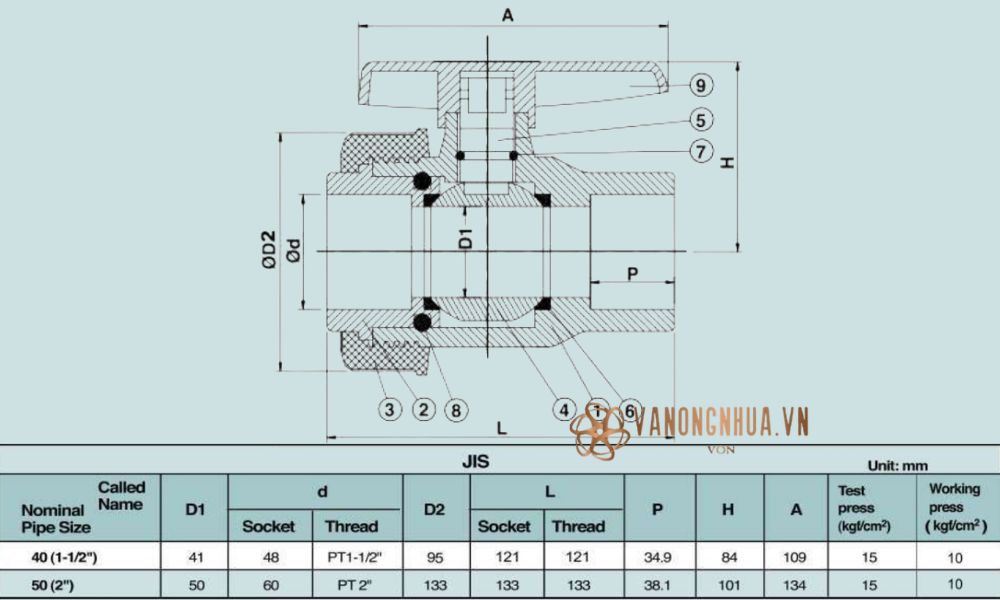

3. Thông số van Shieyu mã CP chuẩn JIS

Tại Việt Nam, tiêu chuẩn JIS ngày càng được áp dụng trong các dự án đường ống công nghiệp hiện nay. Vậy nên người mua nên nắm bắt thông số về kích thước và áp suất van Shieyu CP series chuẩn JIS, cụ thể như sau

• Đường kính trong d:
  • Shieyu CP100 socket: 48mm ~ 60mm
  • Shieyu CP200 thread: PT1-1/2″ ~ PT2″
• Đường kính đai ốc D2: 95mm ~ 133mm
• Chiều dài van L: 121mm ~ 133mm
• Chiều cao H: 84mm ~ 101mm
• Áp suất kiểm tra: 15 bar
• Áp suất làm việc tối đa: 10 bar

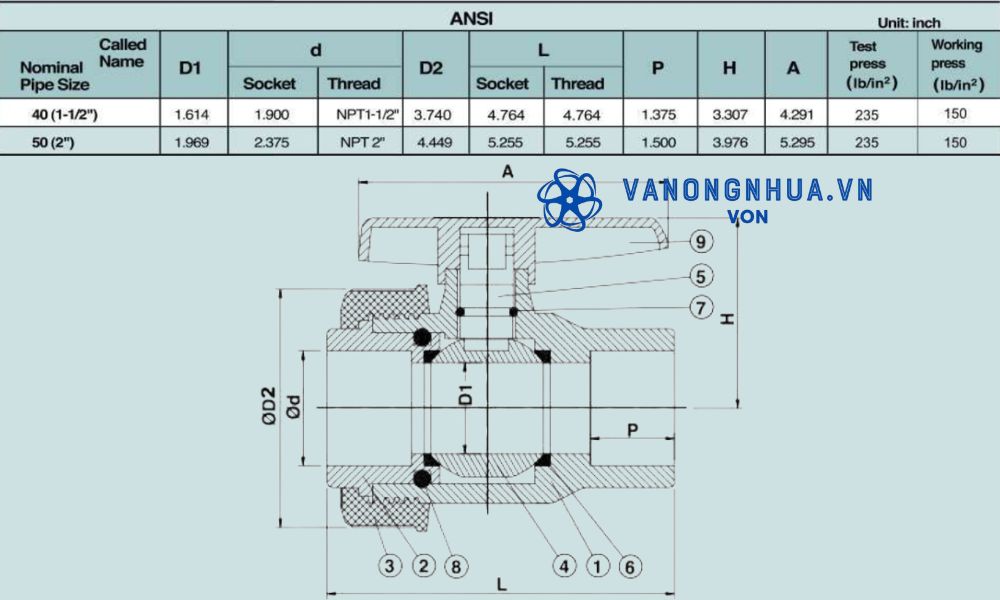

4. Chi tiết thông số của van Shieyu model CP chuẩn ANSI

Nếu dự án yêu cầu tiêu chuẩn ANSI, người dùng có thể đặt mua van Shieyu CP series chuẩn ANSI với các thông số kỹ thuật sau

• Đường kính trong d:
  • Shieyu CP100 socket: 1,9 inch ~ 2,375 inch
  • Shieyu CP200 thread: NPT1-1/2″ ~ NPT2″
• Đường kính đai ốc D2: 3,74 inch ~ 4,449 inch
• Chiều dài van L: 4,764 inch ~ 5,255 inch
• Chiều cao H: 3,307 inch ~ 3,976 inch
• Áp suất kiểm tra: 235 lb/in²
• Áp suất làm việc tối đa: 150 lb/in²

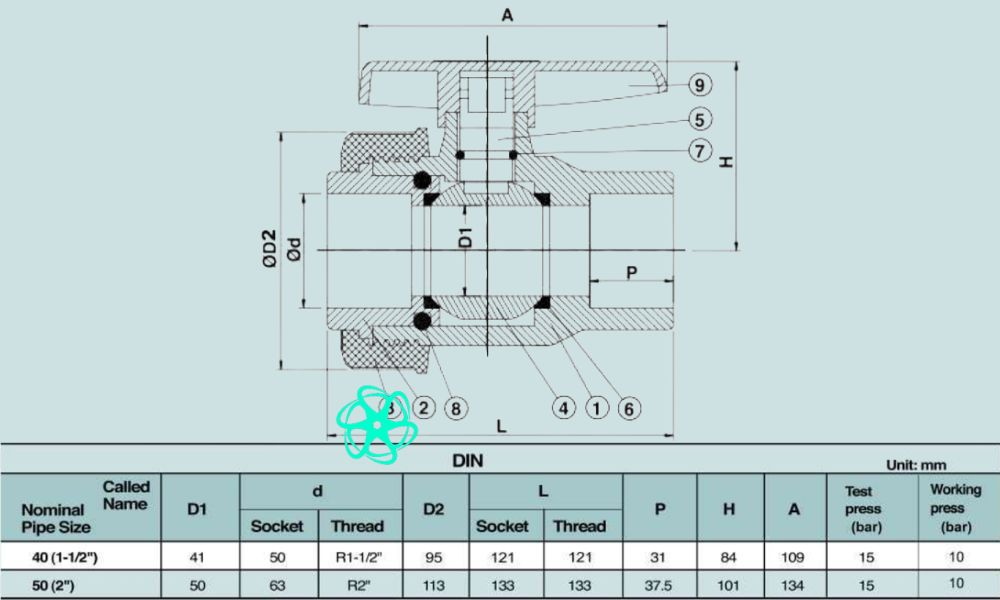

5. Kích thước và áp suất van Shieyu CP series chuẩn DIN

Tiêu chuẩn DIN (Đức) đại diện cho sự chính xác và tính hệ thống. Với van bi mã CP chuẩn DIN của hãng Shieyu, có các thông số quan trọng sau

• Đường kính trong d:
  • Với van Shieyu CP100 socket: 50mm ~ 63mm
  • Van Shieyu CP200 thread: R1-1/2″ ~ R2″
• Đường kính đai ốc D2: 95mm ~ 113mm
• Chiều dài van L: 121mm ~ 133mm
• Chiều cao H: 84mm ~ 101mm
• Áp suất kiểm tra: 15 bar
• Áp suất làm việc tối đa: 10 bar
