Shieyu CS series

Van Shieyu CS series là một trong các loại van Shieyu được tin dùng cho các hệ thống đường ống công nghiệp lẫn dân dụng cần lắp đặt nhanh chóng ở một đầu thiết bị, đồng thời hỗ trợ khả năng bảo trì thực tế ở đầu còn lại, nhờ thiết kế một đầu rắc co tiện lợi và linh hoạt

1. Đôi nét về van Shieyu CS series

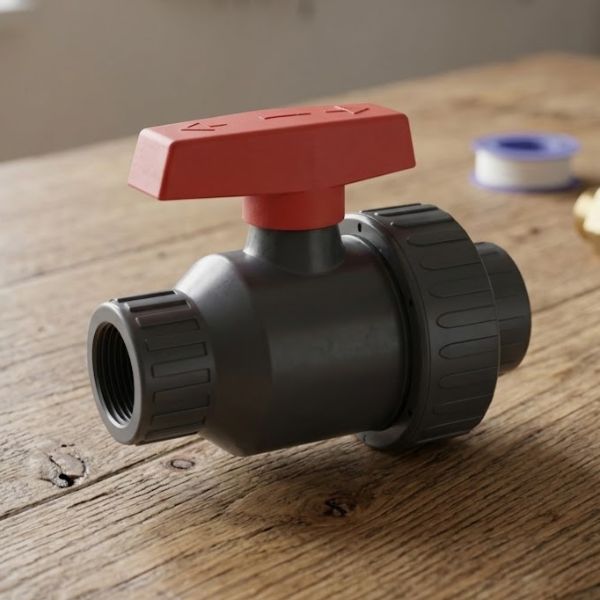

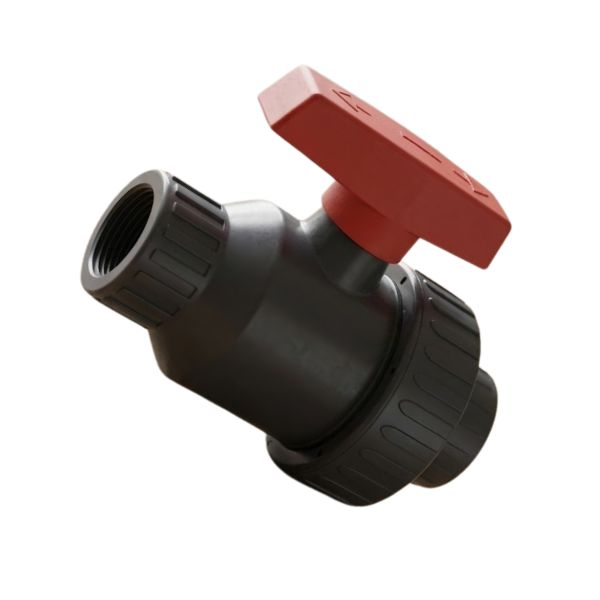

Van Shieyu CS series là dòng van bi Shieyu loại 1 đầu rắc co (single union ball valve)

• Được thiết kế để người vận hành tháo van ra khỏi đường ống từ một phía mà không cần cắt ống hay tháo toàn bộ hệ thống.
  • Có thể tháo đầu nối rắc co, lấy van ra, thay thế hoặc bảo dưỡng
  • Không ảnh hưởng đến đầu van còn lại
• Với kích cỡ từ DN15 ~ DN50, van phù hợp cho các mạng lưới ống quy mô nhỏ

ANH

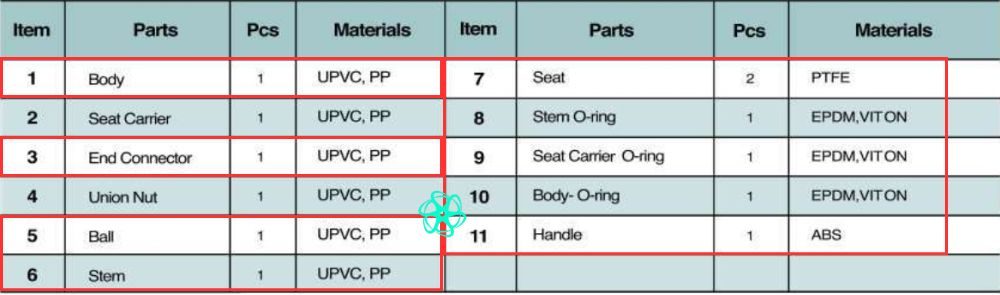

2. Van Shieyu CS series làm từ vật liệu gì

Vật liệu là yếu tố đầu tiên khách hàng nên kiểm tra khi đánh giá bất kỳ dòng van nào, tránh chọn nhầm van khiến hệ thống rò rỉ và tốn kém chi phí thay thế. Van Shieyu CS series được cấu thành từ các bộ phận chính sau

• Thân van (body), Bi van (ball), trục (stem) và đầu nối (end connector) đều làm bằng nhựa uPVC hoặc nhựa PP. Đây là hai vật liệu kháng hóa chất tốt, nhẹ và bền.
• Đệm van (seat) làm từ nhựa PTFE đảm bảo độ kín tốt và trơn tru khi xoay
• Gioăng làm kín (O-ring) có hai lựa chọn EPDM hoặc Viton tùy theo tính chất hóa chất trong hệ thống
• Tay vặn (handle) chế tạo bằng nhựa ABS với khả năng chống mài mòn tốt

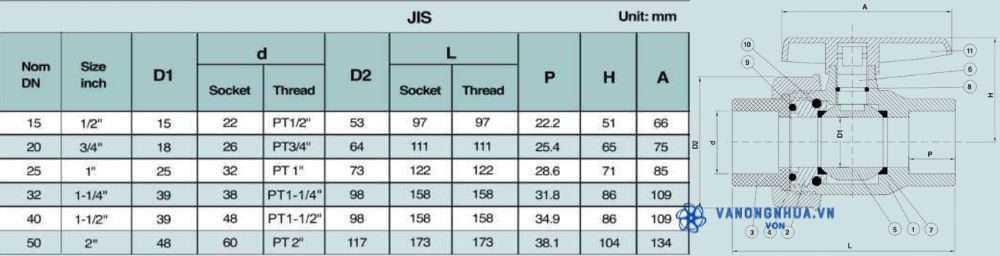

3. Kích thước van Shieyu model CS chuẩn JIS

Bảng kích thước là tài liệu kỹ thuật người thi công cần kiểm tra khi bắt đầu thiết kế, tránh nối van không khớp với ống. Đối với công trình thiết kế theo tiêu chuẩn JIS, van Shieyu CS series có các thông số chính sau đây

• Đường kính danh nghĩa: DN15 ~ DN50 (ứng với 1/2″ ~ 2″)
• Đường kính đai ốc D2: 53mm ~ 117mm
• Chiều cao H: 51mm ~ 104mm
• Chiều dài L: 97mm ~ 173mm
• Đường kính trong d:
  • Shieyu CS100 socket: 22mm ~ 60mm
  • Shieyu CS200 thread: PT1/2″ ~ PT2″

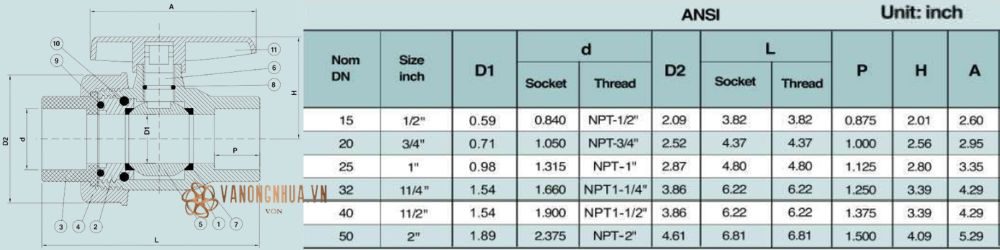

4. Van mã CS chuẩn ANSI có các thông số kích thước gì

Với các dự án theo tiêu chuẩn ANSI, van Shieyu model CS cung cấp bộ thông số đầy đủ theo đơn vị inch như sau

• Đường kính đai ốc D2: 2,09 inch ~ 4,61 inch
• Chiều cao H: 2,01 inch ~ 4,09 inch
• Chiều dài L: 3,82 inch ~ 6,81 inch
• Đường kính trong d:
  • Shieyu CS100 socket: 0,84 inch ~ 2,375 inch
  • Shieyu CS200 thread: NPT1/2″ ~ NPT2″

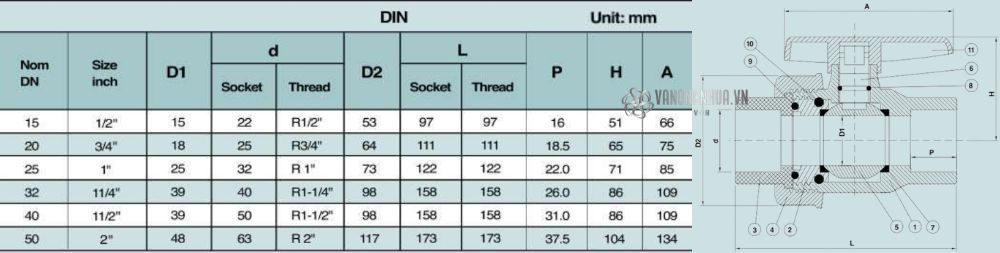

5. Chi tiết kích thước van Shieyu CS series chuẩn DIN

Chuẩn DIN phổ biến tại châu Âu và nhiều dự án tại Việt Nam sử dụng tiêu chuẩn này. Dưới đây là thông số kích thước chuẩn DIN của Shieyu CS series

• Đường kính đai ốc D2: 53mm ~ 117mm
• Chiều cao H: 51mm ~ 104mm
• Chiều dài L: 97mm ~ 173mm
• Đường kính trong d:
  • Shieyu CS100 socket: 22mm ~ 63mm
  • Shieyu CS200 thread: R1/2″ ~ R2″

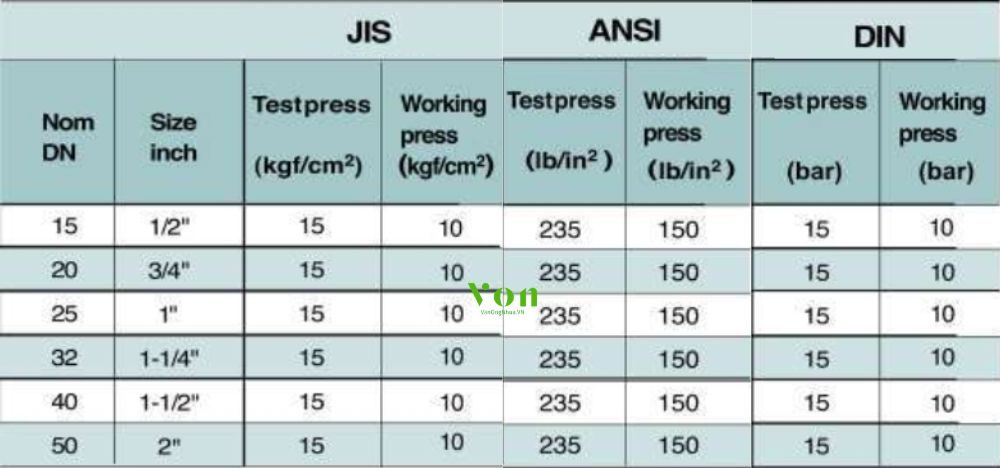

6. Van Shieyu CS series chịu áp bao nhiêu

Thông số áp suất là yếu tố quyết định khả năng chịu va đập dòng chảy của mạng lưới đường ống. Van Shieyu mã CS duy trì mức áp suất đồng nhất cho toàn bộ kích thước từ DN15 đến DN50 như sau

• Áp suất kiểm thử
  • Theo chuẩn JIS/DIN: 15 bar
  • Chuẩn ANSI: 235 lb/ln²
• Áp suất làm việc
  • Chuẩn JIS/DIN: 10 bar
  • Chuẩn ANSI: 150 lb/ln²
