Shieyu CT series

Van Shieyu CT series không chỉ đơn thuần là một loại van Shieyu dùng để đóng ngắt, mà là một giải pháp phân phối dòng chảy thông minh, giúp lược bỏ các mối nối thừa và tối ưu hóa không gian lắp đặt cho các công trình hiện đại.

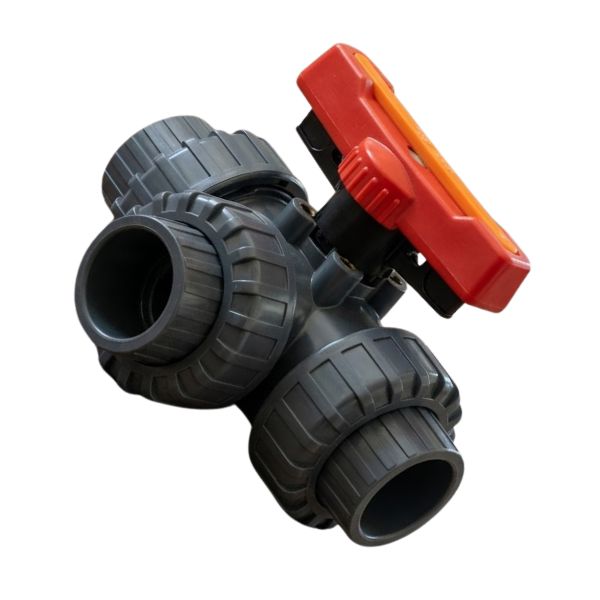

1. Tổng quan về van Shieyu CT series

Van Shieyu CT series là dòng van bi Shieyu có 3 đầu nối (Shieyu three way ball valve)

• Tích hợp khả năng điều hướng ngay trong một thân van duy nhất, mang lại sự tinh gọn so với hệ thống sử dụng các phụ kiện rời rạc như tê (tee) kết hợp cùng nhiều van đơn lẻ
• Việc thay thế cụm van phức tạp bằng một chiếc van Shieyu CT series giúp giảm diện tích lắp đặt và loại bỏ sai số trong quá trình kết nối phụ kiện.
• Đảm bảo vận hành êm ái, tạo ra dòng chảy điều hướng liền mạch

ANH

2. Hai chủng loại van Shieyu model CT

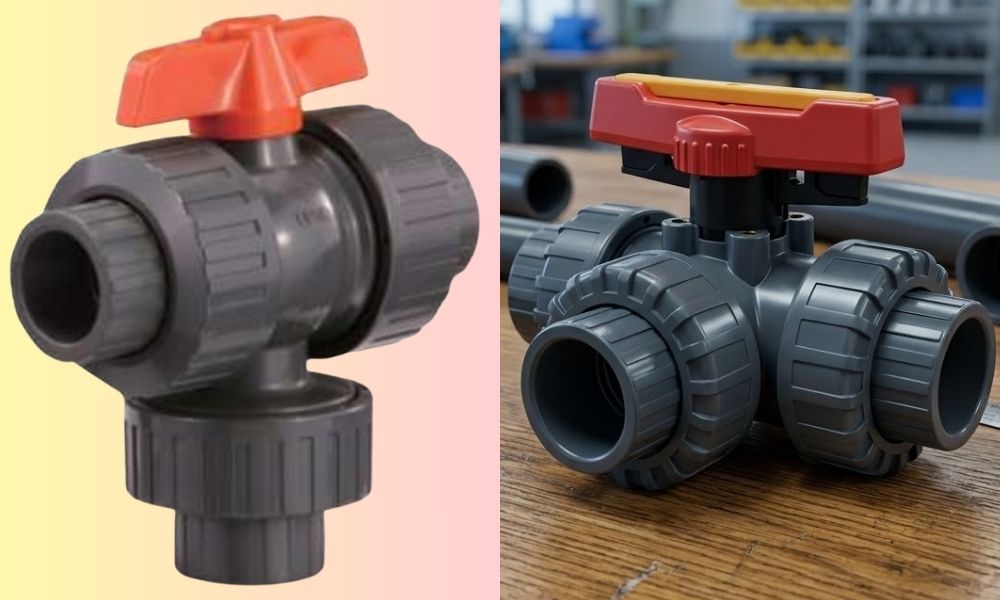

Sự đa dạng trong lắp đặt đòi hỏi các thiết kế van Shieyu CT series phải tương thích với địa hình thi công. Dòng van này cung cấp cấu hình chủ đạo sau

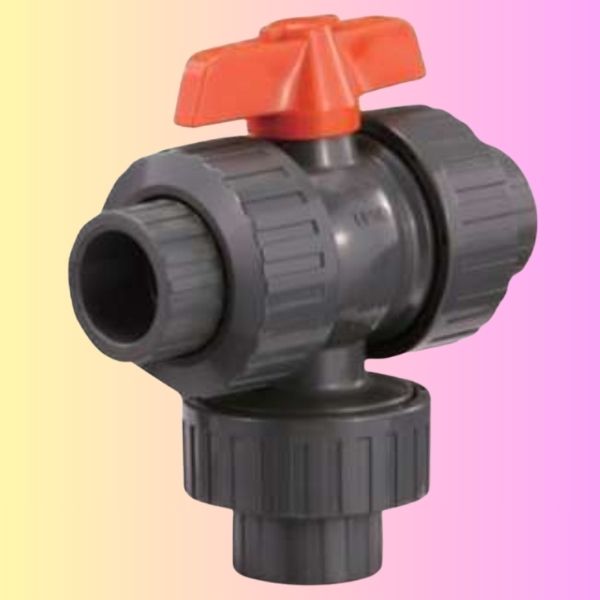

• Loại đứng (vertical diverter type)
  • Được thiết kế với đầu nối nhánh của van trùng với phương của trục van (stem)
  • Áp dụng cho 1 kích cỡ DN25
  • Hiệu quả cho các trục đứng của hệ thống xử lý nước

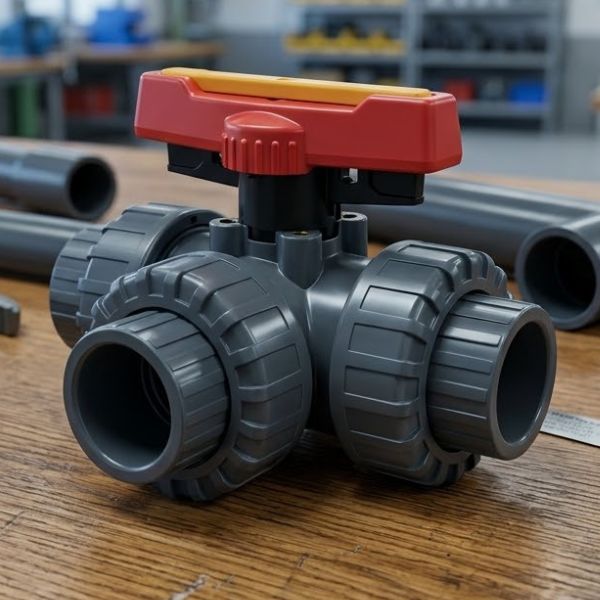

• Loại nằm ngang (horizontal type):
  • Có đầu nối nhánh vuông góc với trục van
  • Với hai mã van chính là Shieyu CT100 socket và Shieyu CT200 thread
  • Có kích thước danh nghĩa là DN20 hoặc DN25
  • Cho phép điều hướng dòng chảy trên một mặt phẳng

3. Vật liệu chế tạo van Shieyu CT series

Độ bền của một chiếc van Shieyu CT series nằm ở chất lượng vật liệu và độ hiệu quả của các gioăng làm kín. Với cả hai dòng van đứng và ngang, các loại vật liệu được chọn như sau

3.1 Vật liệu van Shieyu mã CT kiểu đứng

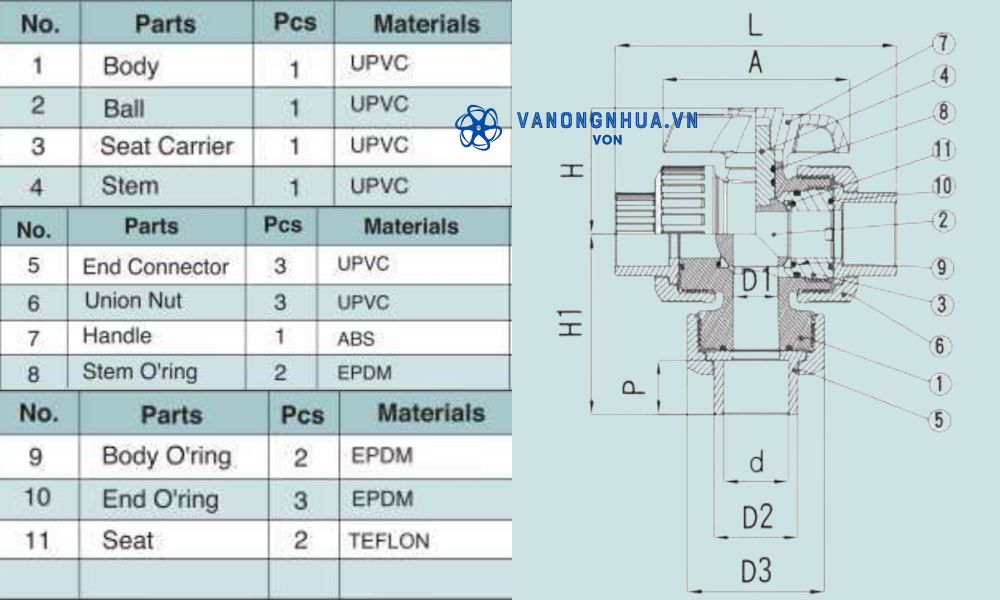

Van bi mã CT của Shieyu kiểu đứng có các bộ phận chính như sau

• Thân van (body), bi van (ball), trục (stem), đầu nối (end connector) làm từ nhựa uPVC, đảm bảo độ cứng và khả năng chịu ăn mòn của van
• Tay vặn sử dụng nhựa ABS chịu lực cao, ít bị mài mòn
• Gioăng (O-ring) sử dụng cao su EPDM, duy trì độ đàn hồi và kín khít tốt cho van
• Đệm van (seat) làm bằng teflon (nhựa PTFE), giúp bi van vận hành mượt mà, chống bám cặn và chịu được hóa chất tốt

3.2 Van Shieyu CT series loại nằm ngang

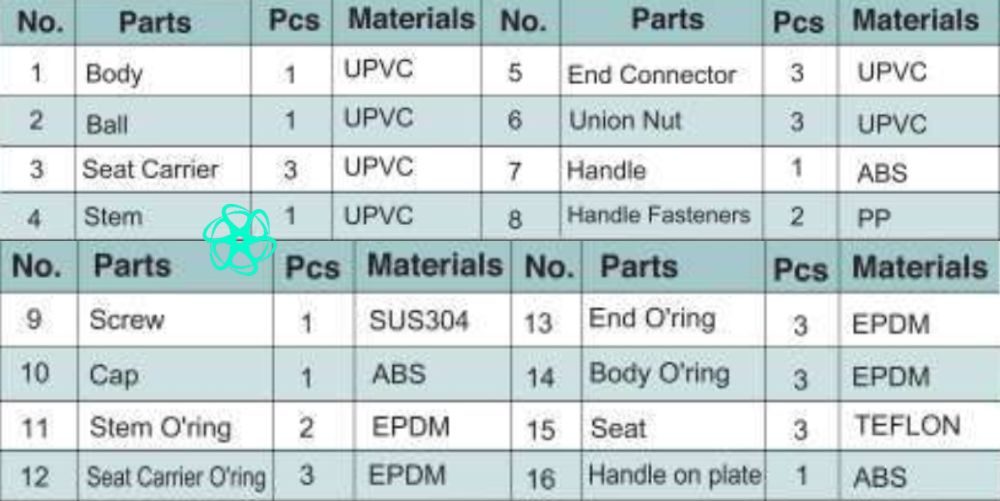

Đối với dòng van Shieyu CT series kiểu nằm ngang (horizontal type), các bộ phận chính giống như dòng van kiểu đứng (vertical diverter type)

• Ngoài ra, van còn trang bị thêm vít bằng inox SUS204
• Sự kết hợp giữa vít và tay vặn giúp cố định trục tay vặn, không bị lệch sau thời gian dài sử dụng dưới tác động của môi trường công nghiệp.

4. Thông số van Shieyu mã CT

Thông số kỹ thuật không chỉ là những con số, mà là ngôn ngữ của sự chính xác và an toàn. Dòng Shieyu CT series tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế như JIS, ANSI, DIN và CNS, giúp lắp đặt vừa vặn tại các mạng lưới yêu cầu tiêu chuẩn khác nhau

4.1 Kích thước và áp suất van Shieyu CT series kiểu đứng

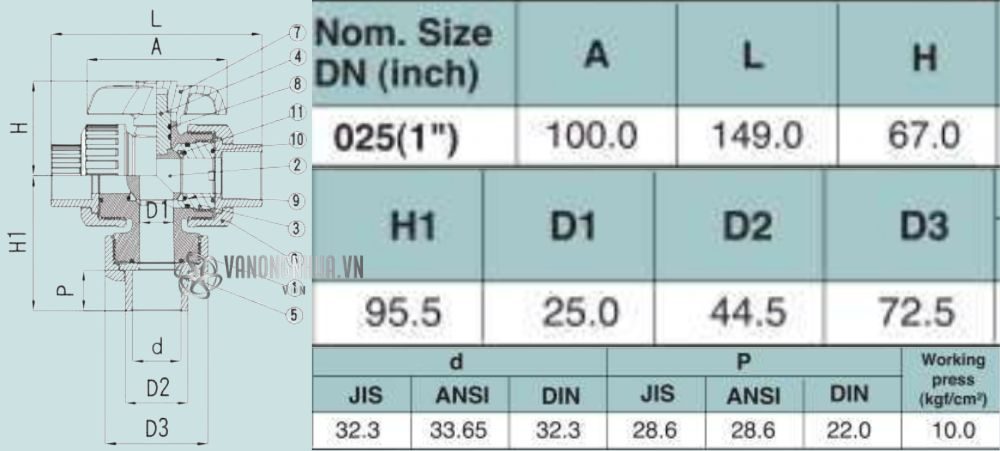

Với kiểu van bi model CT kiểu đứng của Shieyu, van chỉ dùng 1 kích cỡ DN25 và các thông số khác nổi bật dưới đây

• Chiều dài L: 149mm
• Độ cao
  • H = 67mm
  • H1 = 95,5mm
• Đường kính ngoài đầu nối dưới D2 = 44,5mm
• Đường kính trong:
  • Chuẩn JIS/DIN: d = 32,3mm
  • Chuẩn ANSI: d = 33,65mm
• Chiều dài đầu nối
  • Chuẩn JIS/ANSI: P = 28,6mm
  • Chuẩn DIN: P = 22mm
• Áp suất làm việc: 10 bar

4.2 Chi tiết thông số van bi mã CT kiểu nằm ngang

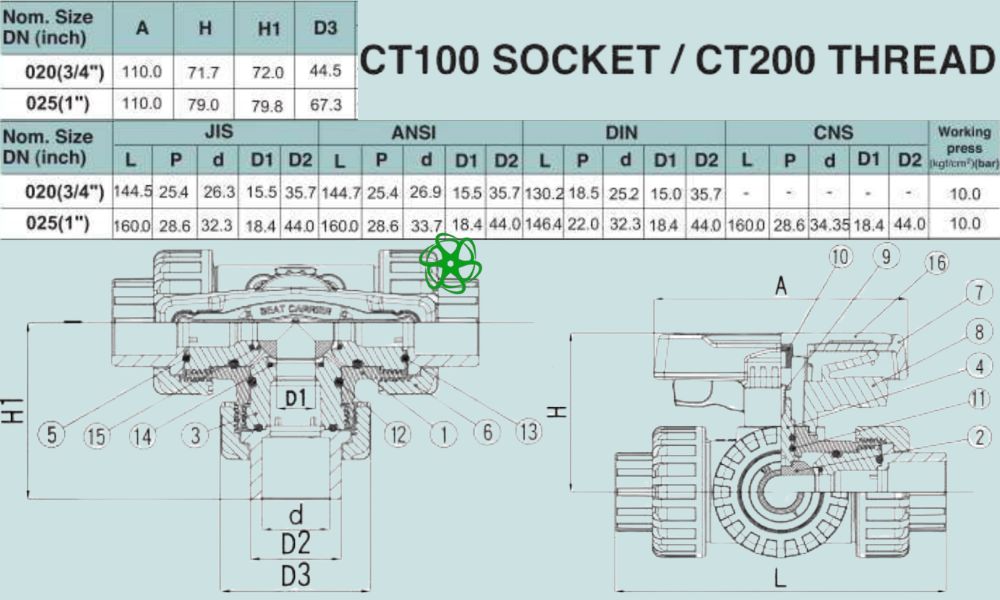

Đối với hai loại van Shieyu CT100 socket và Shieyu CT200 thread, dưới đây là một vài thông số chính người dùng cần lưu ý

• Chiều cao H: 71,7mm ~ 79mm
• Chiều dài đầu nhánh H1: 72mm ~ 79,8mm
• Với van chuẩn JIS
  • Chiều dài van L: 144,5mm ~ 160mm
  • Đường kính trong d: 26,3mm ~ 32,3mm
  • Đường kính ngoài D2: 35,7mm ~ 44mm
• Chuẩn ANSI
  • Chiều dài van L: 144,7mm ~ 160mm
  • Đường kính trong d: 26,9mm ~ 33,7mm
  • Đường kính ngoài D2: 35,7mm ~ 44mm
• Chuẩn DIN
  • Chiều dài van L: 130,2mm ~ 146,4mm
  • Đường kính trong d: 25,2mm ~ 32,3mm
  • Đường kính ngoài D2: 35,7mm ~ 44mm
• Chuẩn CNS (dùng cho van cỡ DN25)
  • Chiều dài van L = 160mm
  • Đường kính trong d = 24,35mm
  • Đường kính ngoài D2 = 44mm
