Shieyu CW series

Dòng Shieyu CW series (cụ thể là loại Shieyu CW100) là lựa chọn đúng đắn khi người dùng cần lắp cho hệ thống đường ống yêu cầu độ tinh khiết cao, chuyên dùng cho lĩnh vực bán dẫn, dược phẩm hay hóa chất siêu sạch. Dưới đây là một vài thông tin quan trọng khách hàng có thể tham khảo về dòng van Shieyu này

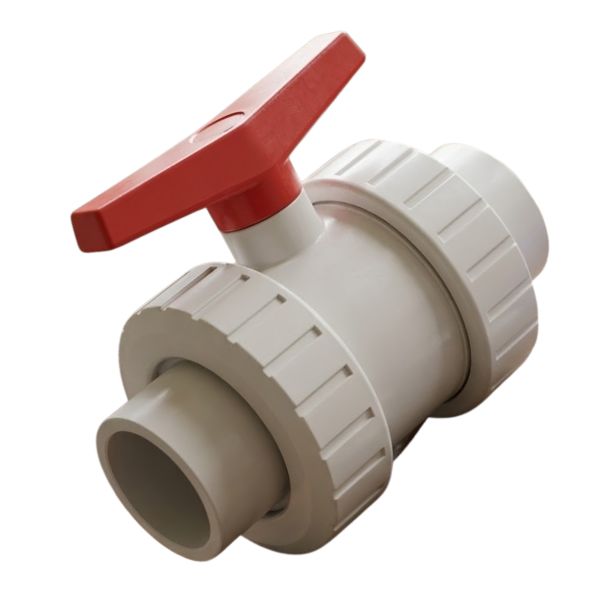

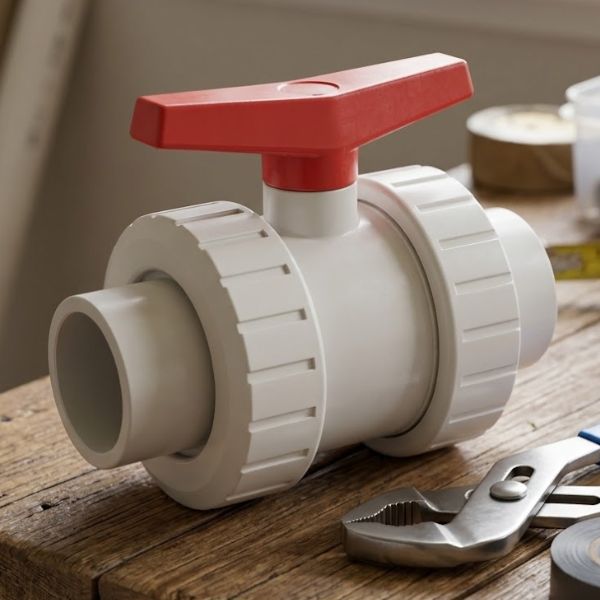

1. Van Shieyu CW series là gì

Khi cần thiết kế hoặc thi công mạng lưới đường ống yêu cầu loại bỏ các điểm rò rỉ tiềm ẩn – đặc biệt là các mối nối cơ khí truyền thống – người dùng nên chọn van Shieyu CW series

• Đây là loại van bi Shieyu sử dụng kiểu nối hàn nhiệt, giúp mối nối đạt độ kín khít cực tốt
• Chuyên dùng cho các ngành sản xuất có tiêu chuẩn khắt khe, cần dòng chảy giữ được độ tinh khiết cao
• Giúp hạn chế nguy cơ rò rỉ tại mối nối, đồng thời ngăn chặn tiếp xúc kim loại – yếu tố gây nhiễm bẩn dòng lưu chất.

ANH

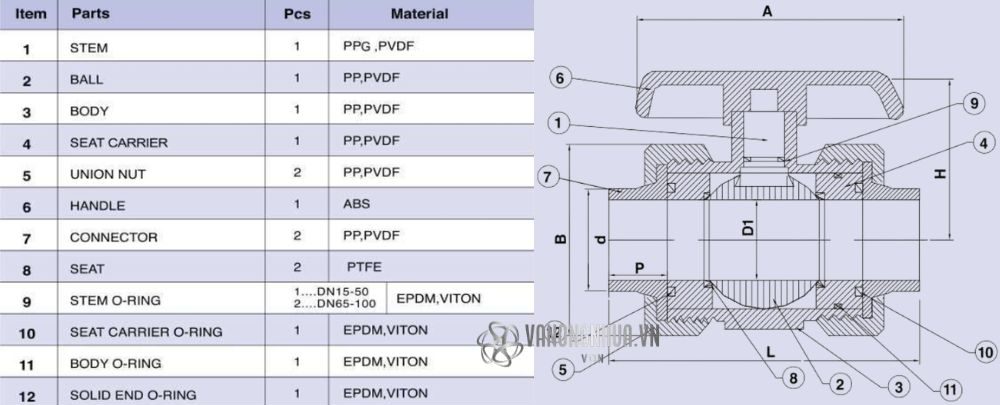

2. Cấu tạo van Shieyu CW series

Để hiểu vì sao dòng van Shieyu CW series được dùng nhiều trong các lĩnh vực quan trọng, người xem cần nhìn vào cấu tạo chi tiết. Cấu tạo của van bao gồm các bộ phận quan trọng sau đây

• Thân van, bi van: Làm từ nhựa PP hoặc nhựa PVDF, giúp van chống ăn mòn hóa học mạnh
• Trục van (stem): Chế tạo từ nhựa PPG hoặc PVDF, kết nối với tay vặn, truyền lực ổn định
• Đệm van (seat): Làm bằng nhựa PTFE, đảm bảo độ kín tốt, chống mài mòn
• Gioăng (O-ring): Chế tạo từ cao su EPDM hoặc Viton, tăng cường độ kín, chịu hóa chất tốt
• Tay vặn (handle): Sản xuất từ nhựa ABS, thiết kế chắc chắn, thao tác dễ dàng

Một điểm người dùng cần lưu ý: Sự kết hợp giữa PTFE và EPDM/Viton giúp van Shieyu CW series duy trì độ kín ngay cả khi làm việc lâu dài trong môi trường hóa chất khắc nghiệt. Nếu chọn sai vật liệu, hệ thống sẽ nhanh chóng xuống cấp

3. Kiểu kết nối van Shieyu CW100

Trong thực tế thi công, kiểu kết nối quyết định trực tiếp đến độ bền và độ an toàn của hệ thống.

• Van Shieyu CW series (với dòng Shieyu CW100) sử dụng phương pháp kết nối hàn nhiệt
• Kiểu nối hàn nhiệt áp dụng cho đầu nối van làm từ nhựa PP hoặc PVDF
• Kiểu hàn nhiệt hoạt động theo nguyên lý gia nhiệt đầu ống và đầu van, sau đó ép nối tạo liên kết đồng nhất

ANH

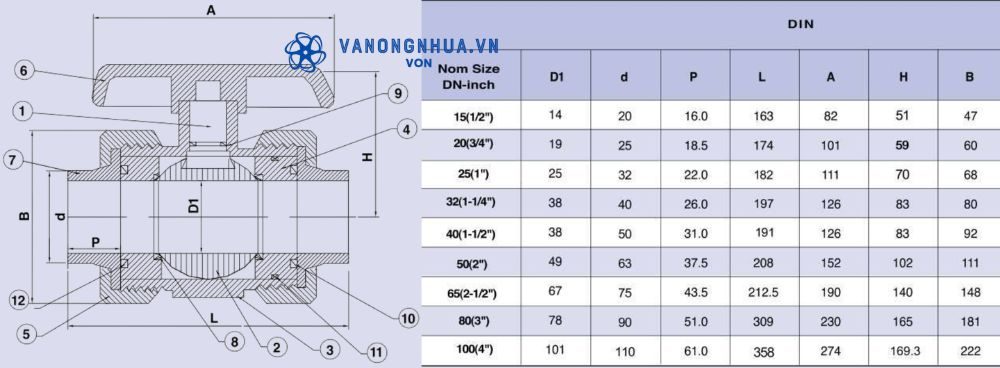

4. Kích thước van Shieyu CW100

Việc lựa chọn đúng kích thước van Shieyu CW series không chỉ ảnh hưởng đến lưu lượng mà còn quyết định hiệu suất toàn hệ thống.

• Shieyu CW100 cung cấp dải kích thước từ DN15 ~ DN100, đáp ứng hầu hết các nhu cầu công nghiệp.
• Chiều dài (L) dao động từ 163mm ~ 358mm
• Chiều cao (H): 51mm ~ 169,3mm
• Đường kính trong (D1): 14mm ~ 101mm
• Đường kính ngoài (d): 20mm ~ 110mm
• Chiều dài đầu nối (P): 16mm ~ 61mm

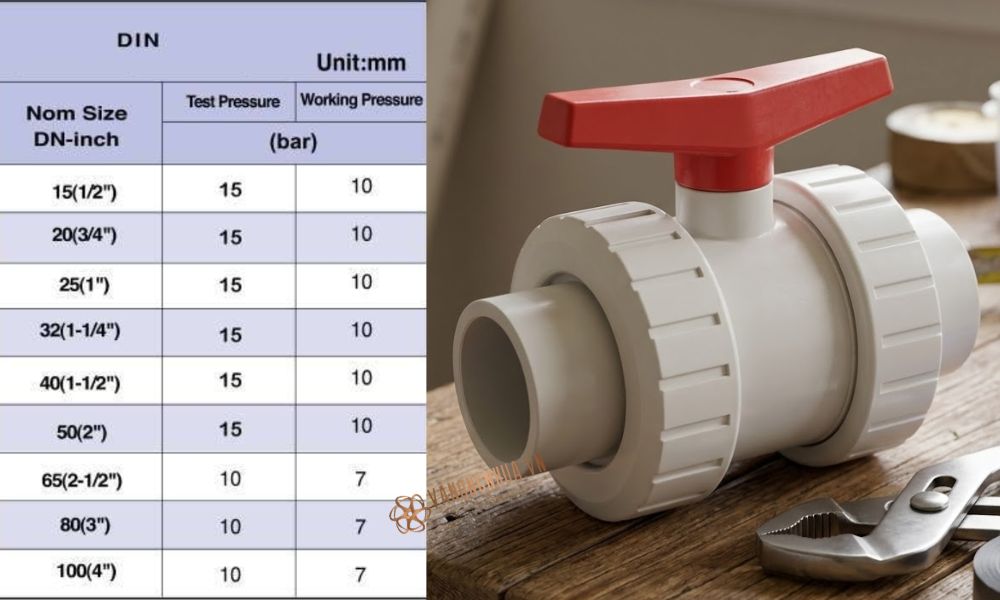

5. Áp suất van Shieyu CW series

Áp suất làm việc là yếu tố người dùng không được phép đánh giá sai khi sử dụng van Shieyu CW series. Với dòng van này, thông số được thiết kế rõ ràng theo từng kích thước để đảm bảo vận hành an toàn.

• Từ kích cỡ DN15 ~ DN50
  • Áp suất kiểm tra (test pressure): 15 bar
  • Áp suất làm việc (working pressure): 10 bar
• Với cỡ từ DN65 ~ DN100
  • Áp lực kiểm tra: 10 bar
  • Áp lực làm việc: 7 bar

Điều này phản ánh đúng thực tế kỹ thuật

• Kích cỡ càng lớn, khả năng chịu áp càng giảm.
• Người thi công nên thiết kế với cấp áp lực ở mức an toàn, không vận hành sát giới hạn chịu đựng của van
