Shieyu DE series

Van Shieyu DE series xuất hiện như một giải pháp chuẩn mực, định nghĩa lại độ bền cho các hệ thống đường ống nhựa công nghiệp hiện đại trong lĩnh vực xử lý hóa chất và lưu chất ăn mòn hiện nay. Dưới đây là một vài thông tin bổ ích về dòng van Shieyu này

1. Van màng Shieyu DE series là gì

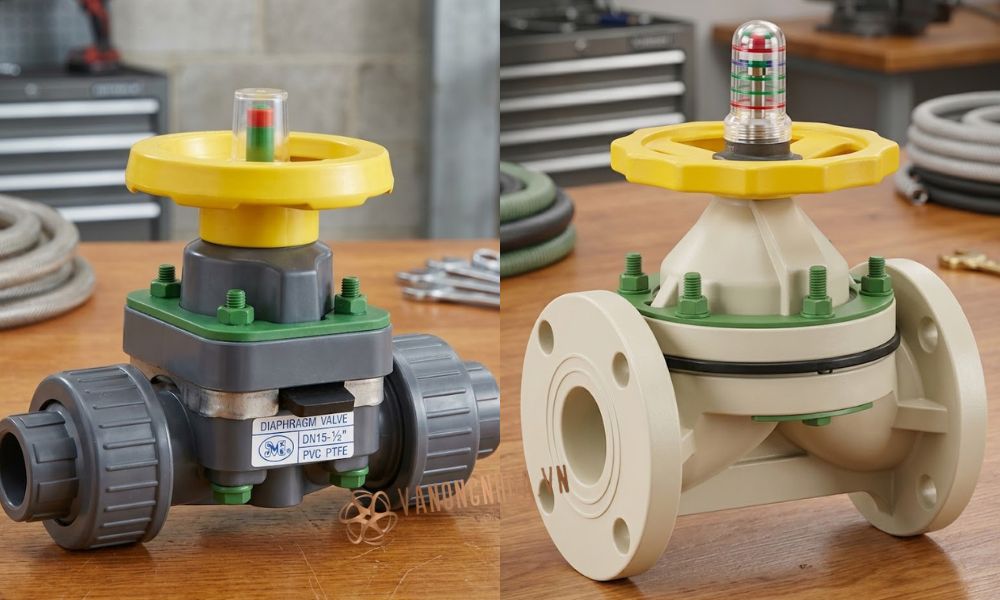

Dòng Shieyu DE series là dòng van màng Shieyu cao cấp, thiết kế chuyên biệt để điều tiết dòng chảy, đồng thời cho phép người dùng quan sát trạng thái đóng mở của van

• Với cấu trúc tách biệt giữa bộ phận điều khiển và dòng lưu chất, loại van này loại bỏ nguy cơ rò rỉ và kẹt van do tạp chất.
• Các vật liệu nhựa nhiệt dẻo được kết hợp tinh xảo tạo nên dòng van Shieyu DE series

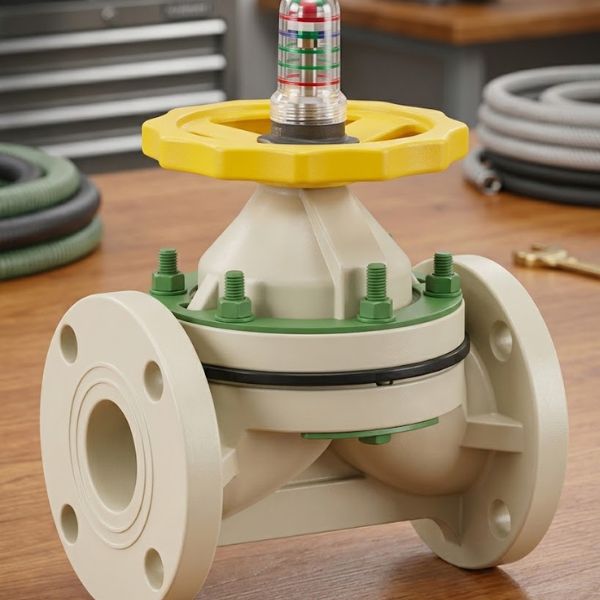

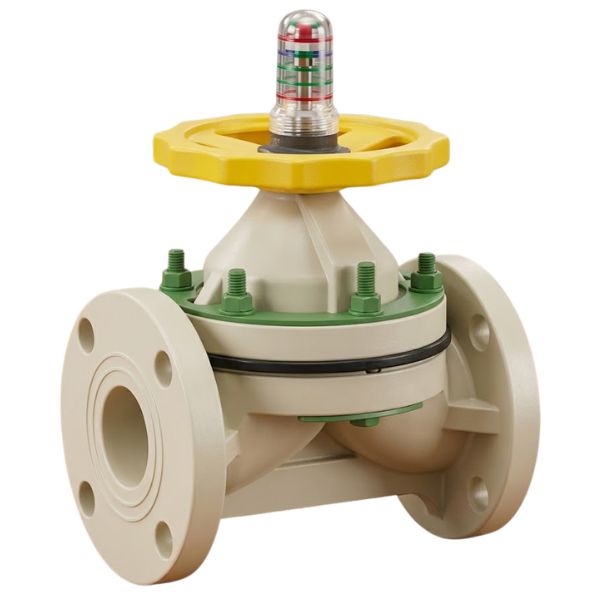

• Thiết kế tay quay màu vàng đặc trưng cùng chỉ báo vị trí đóng mở rõ ràng giúp kỹ sư vận hành kiểm soát lưu lượng một cách trực quan và chính xác

2. Kích thước van Shieyu DE series

Việc nắm vững thông số kích thước van Shieyu DE series giúp khách hàng tránh được sai lầm phổ biến là mua nhầm thiết bị không tương thích với không gian lắp đặt.

• Shieyu cung cấp dải kích thước rộng từ DN15 đến DN150
• Đáp ứng mọi quy mô dự án từ phòng thí nghiệm đến các nhà máy sản xuất hóa chất quy mô lớn.

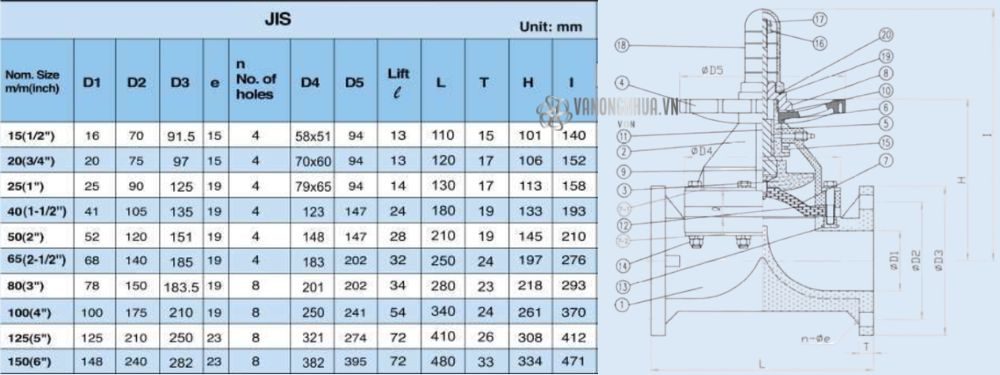

2.1 Thông số kích thước Shieyu DE300 flange

Dòng Shieyu DE300 flange (mặt bích) với cỡ từ DN15 ~ DN150 là lựa chọn ưu tiên cho các hệ thống yêu cầu tính ổn định cao và dễ dàng bảo trì định kỳ.

Dựa trên kinh nghiệm thực tế, chúng tôi khuyên người dùng kiểm tra kỹ thông số về kích thước trên catalogue của hãng theo tiêu chuẩn mặt bích, ví dụ như:

• Chuẩn JIS:
  • Đường kính trong đầu nối D1 từ 16mm ~ 148mm
  • Đường kính vòng bulong D2 từ 70mm ~ 240mm
  • Đường kính ngoài mặt bích D3 từ 91,5mm ~ 282mm
  • Số lỗ bulong n từ 4 ~ 8 lỗ
  • Độ dày mặt bích T từ 15mm ~ 33mm
  • Chiều cao H từ 101mm ~ 334mm
  • Chiều dài L từ 110mm ~ 480mm

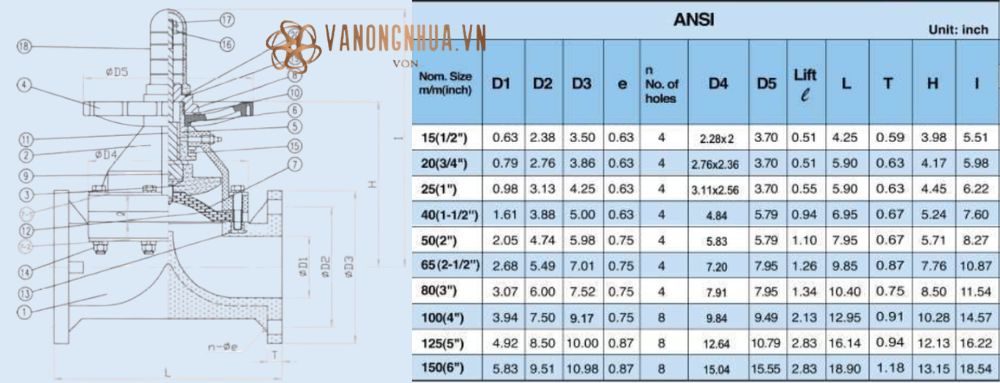

• Chuẩn ANSI
  • Đường kính trong đầu nối D1 từ 0,63 inch ~ 5,83 inch
  • Đường kính vòng bulong D2 từ 2,38 inch ~ 9,51 inch
  • Đường kính ngoài mặt bích D3 từ 3,5inch ~ 10,98inch
  • Số lỗ bulong n từ 4 ~ 8 lỗ
  • Độ dày mặt bích T từ 0,59 inch ~ 1,18 inch
  • Chiều cao H từ 3,98 inch ~ 13,15 inch
  • Chiều dài L từ 4,25 inch ~ 18,9 inch

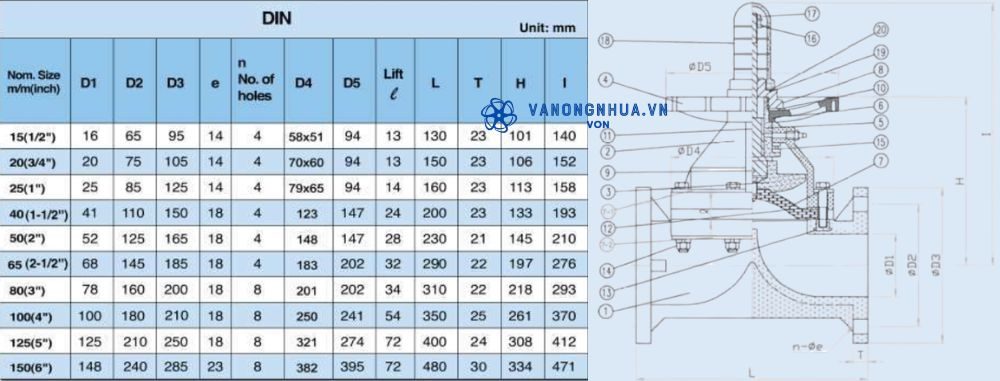

• Chuẩn DIN
  • Đường kính đầu nối D1: 16mm ~ 148mm
  • Đường kính vòng bulong D2: 65mm ~ 240mm
  • Đường kính ngoài mặt bích D3: 95mm ~ 285mm
  • Số lỗ bulong n: 4 ~ 8 lỗ
  • Độ dày mặt bích T: 23mm ~ 30mm
  • Chiều cao H: 101mm ~ 334mm
  • Chiều dài L: 130mm ~ 480mm

2.2 Chi tiết kích thước van màng Shieyu DE100 và DE200

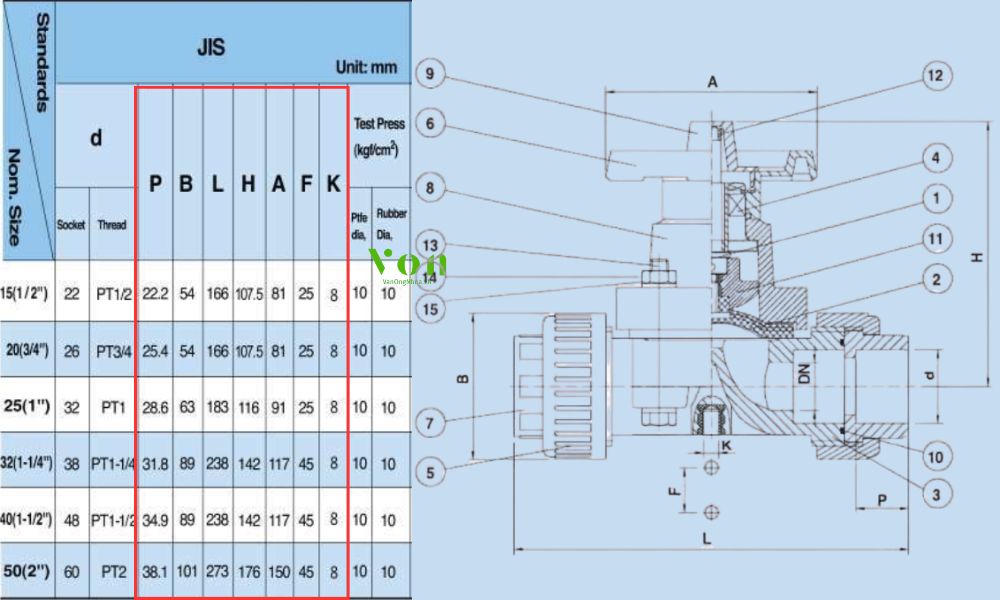

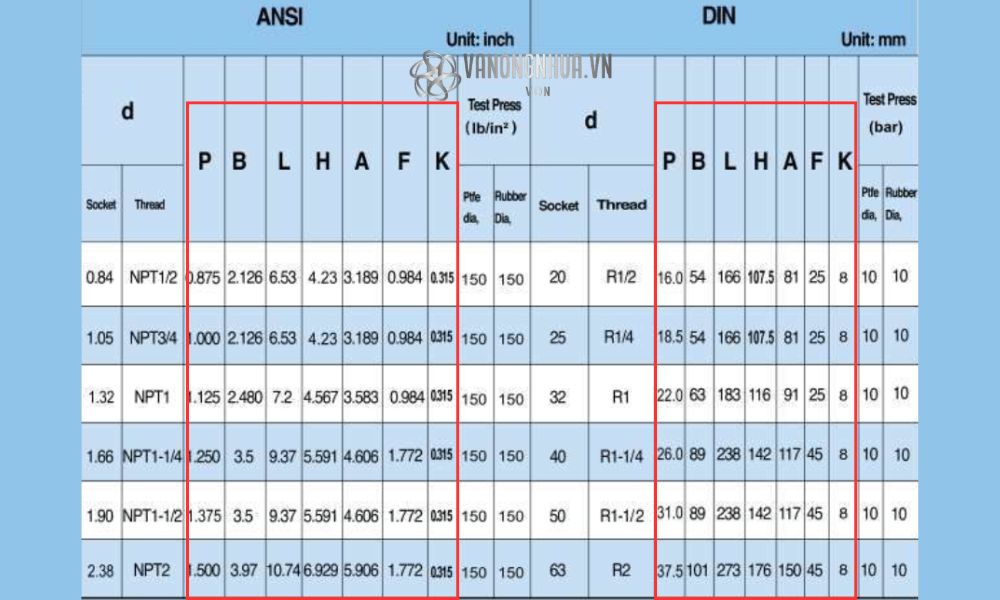

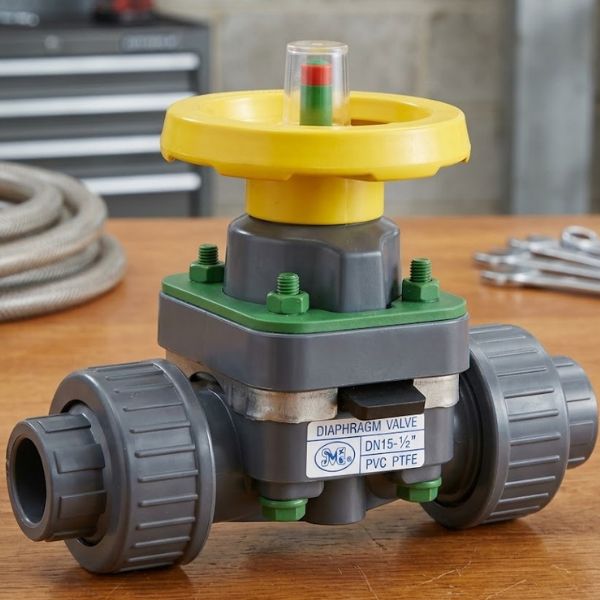

Đối với các đường ống kích thước nhỏ từ DN15 đến DN50, hai dòng Shieyu DE100 socket (dán keo) và Shieyu DE200 thread (ren) mang lại sự gọn nhẹ tuyệt vời. Thông số về kích thước cũng dựa theo tiêu chuẩn thiết kế (JIS, ANSI hoặc DIN), chẳng hạn như

• Chuẩn JIS: Có chiều dài L dao động từ 166mm ~ 273mm, chiều cao H từ 107,5mm ~ 176mm

• Chuẩn ANSI: Thông số được đo theo đơn vị inch, với L từ 6,53 inch ~ 10,74 inch, H dao động từ 4,23 inch ~ 6,93 inch
• Chuẩn DIN: So với van chuẩn JIS, van màng theo chuẩn DIN có độ dài đầu nối P nhỏ hơn, dao động từ 16mm ~ 37,5mm

3. Vật liệu thân van màng Shieyu DE series

Lựa chọn vật liệu thân van Shieyu DE series chính là quyết định tuổi thọ của toàn bộ hệ thống đường ống.

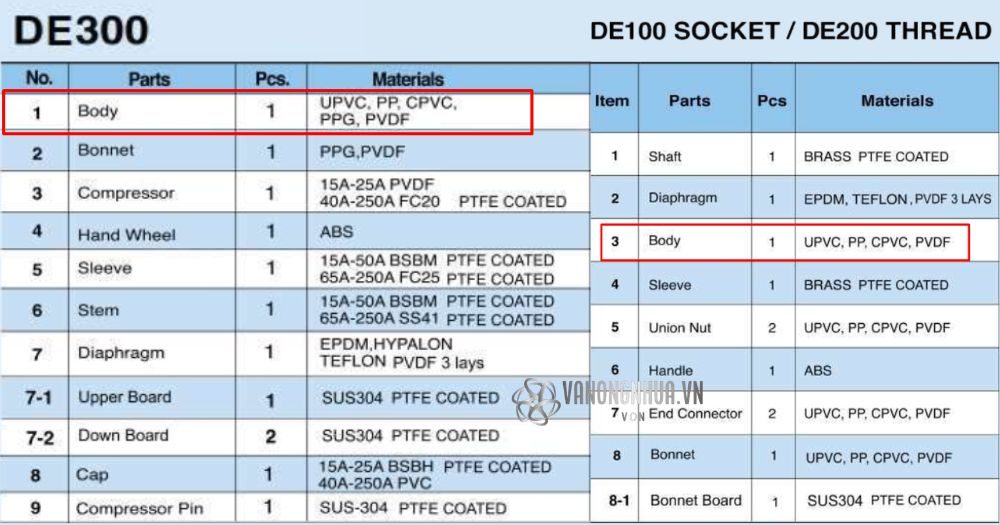

• Cả 3 dòng van DE100, DE200, DE300 đều có phần thân làm từ một trong các vật liệu như nhựa uPVC, nhựa PP, nhựa cPVC, nhựa PVDF.
• Ngoài ra, thân van Shieyu DE300 flange có thể làm từ nhựa PPG, có tính năng gia cường sợi thủy tinh giúp tăng cường độ cứng cơ học, chống lại hiện tượng nứt vỡ do sốc nhiệt

4. Đĩa van Shieyu DE series làm bằng vật liệu nào

Màng van (Diaphragm) là “trái tim” của dòng Shieyu DE series, nơi trực tiếp tiếp xúc và ngăn chặn dòng chảy.

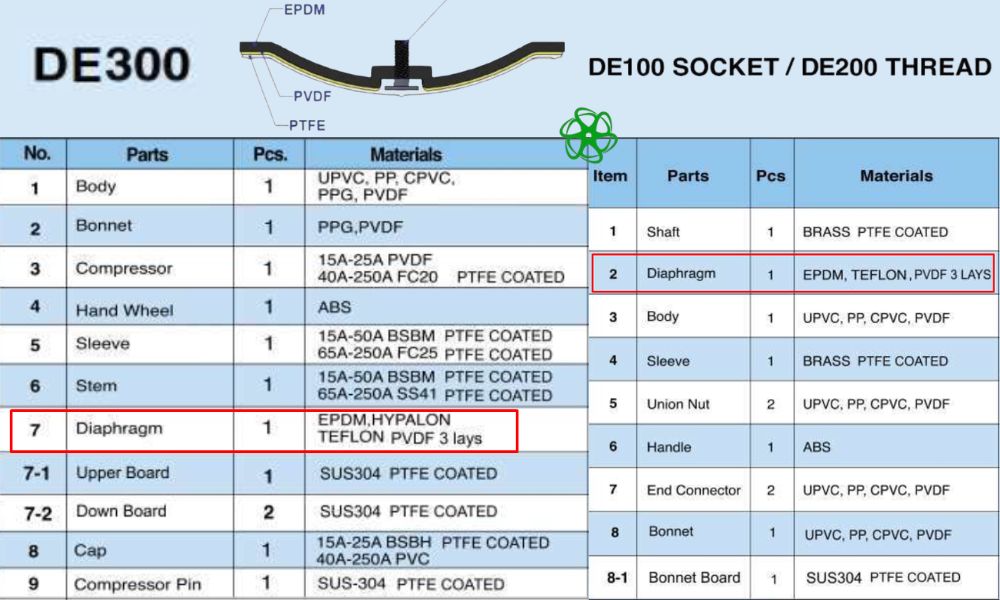

• Shieyu sử dụng cấu trúc màng 3 lớp (3 layers) tân tiến, kết hợp giữa sự dẻo dai của EPDM và khả năng kháng hóa chất của Teflon (PTFE) và PVDF
• Riêng phần cao su của van mã DE300 có thể làm từ vật liệu hypalon
• Phần đệm EPDM phía sau đóng vai trò đàn hồi, giúp màng van ép chặt vào thân van để đạt độ kín khít tốt
• Việc sử dụng lớp PTFE tiếp xúc trực tiếp với lưu chất giúp van chịu được hầu hết các loại axit đậm đặc.

5. Áp suất chịu đựng van Shieyu DE series

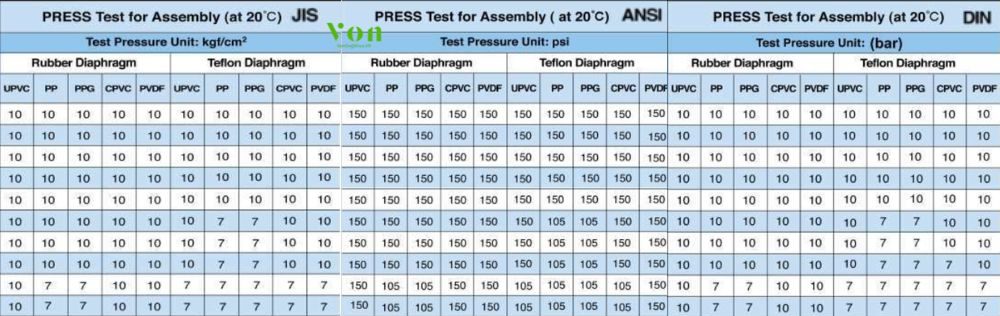

Áp suất vận hành van Shieyu DE series là thông số không được phép sai lệch. Tùy theo chủng loại van, tiêu chuẩn thiết kế (JIS/ ANSI/DIN), kích thước và vật liệu chế tạo mà áp suất chịu đựng có sự khác biệt

• Shieyu DE300 flange: Chịu áp dao động từ 7 ~ 10 kgf/cm² (với chuẩn JIS và DIN) hoặc 105 ~ 150 psi (chuẩn ANSI)

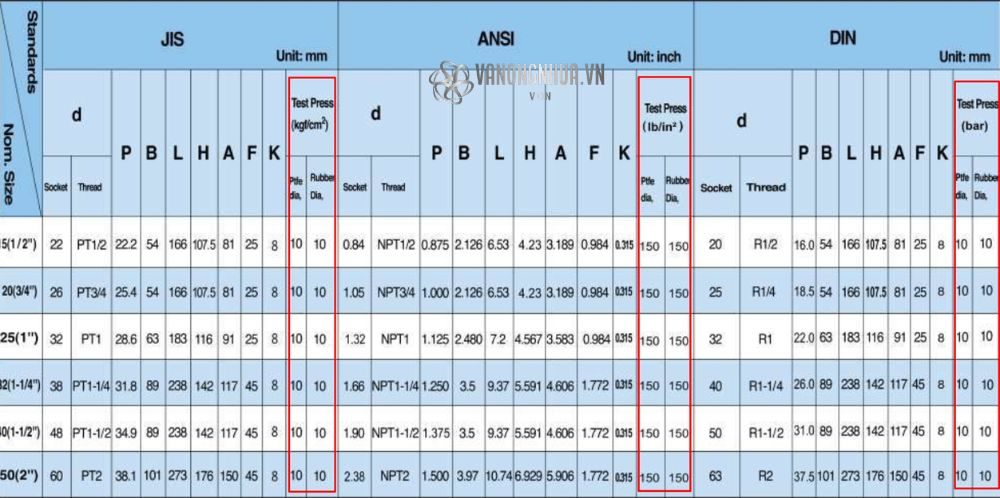

• Shieyu DE100 socket và Shieyu DE200 thread: Thông số áp lực đều là 10 kgf/cm² hoặc 150 psi đối với tất cả dòng kích cỡ
