Shieyu DF series

Dòng van màng Shieyu DF series không đơn thuần là một thiết bị đóng mở, mà là giải pháp kiểm soát dòng chảy chính xác, bền bỉ và an toàn theo tiêu chuẩn quốc tế (JIS, DIN, ANSI). Với 3 phiên bản chính là Shieyu DF100 socket, Shieyu DF200 thread và Shieyu DF300 flange, dòng van Shieyu này đáp ứng đầy đủ các nhu cầu từ hệ thống nhỏ đến công trình quy mô lớn.

1. Đôi nét về van Shieyu DF series

Shieyu DF series là dòng van màng Shieyu được phát triển dựa trên kinh nghiệm thực tế từ các hệ thống vận hành liên tục trong môi trường khắc nghiệt.

• Điểm cốt lõi nằm ở cấu trúc màng đàn hồi
  • Với cơ chế đóng kín bằng màng EPDM, PTFE đa lớp
  • Giúp cách ly lưu chất với các bộ phận cơ khí
  • Nâng cao độ bền và độ an toàn vận hành.
• Điều khiển bằng tay quay nhẹ, vận hành ổn định
• Thiết kế tối ưu giúp giảm tổn thất áp suất, tránh rò rỉ tại trục van

ANH

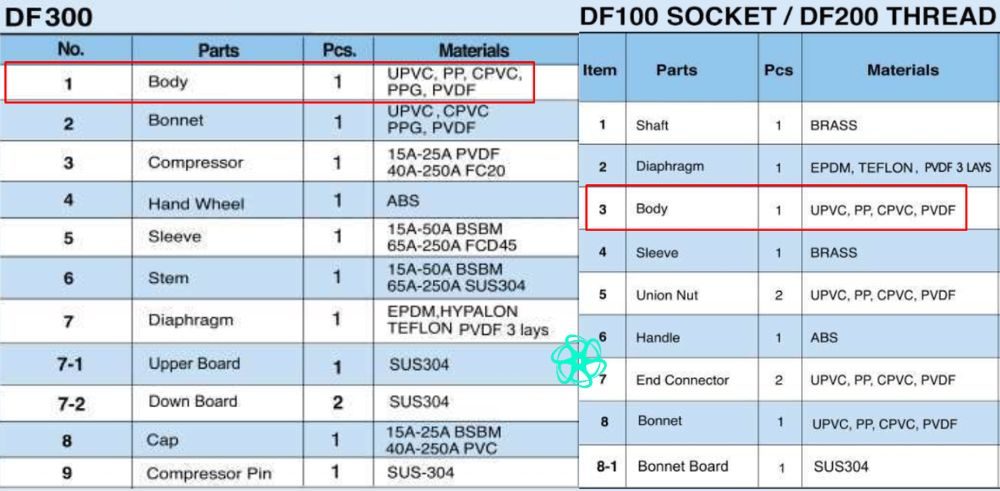

2. Vật liệu van màng Shieyu DF series

Một trong những yếu tố quyết định tuổi thọ van Shieyu DF series chính là vật liệu. Shieyu lựa chọn cấu hình vật liệu tối ưu cho từng bộ phận nhằm đảm bảo khả năng làm việc ổn định trong môi trường khắc nghiệt.

2.1 Thân van Shieyu model DF

Thân van là phần chịu tác động trực tiếp từ lưu chất, vì vậy Shieyu sử dụng các loại nhựa kỹ thuật cao nhằm đảm bảo độ bền cơ học và khả năng kháng hóa chất lâu dài.

• Nhựa uPVC: Chi phí thấp, phù hợp nước sạch, nước thải
• Nhựa cPVC: Chịu nhiệt và hóa chất tốt hơn
• Nhựa PP: Chống ăn mòn hóa học mạnh
• Nhựa PVDF: Sử dụng trong môi trường hóa chất cực kỳ khắc nghiệt
• Ngoài ra. với dòng Shieyu DF300 flange, còn có thêm vật liệu PPG

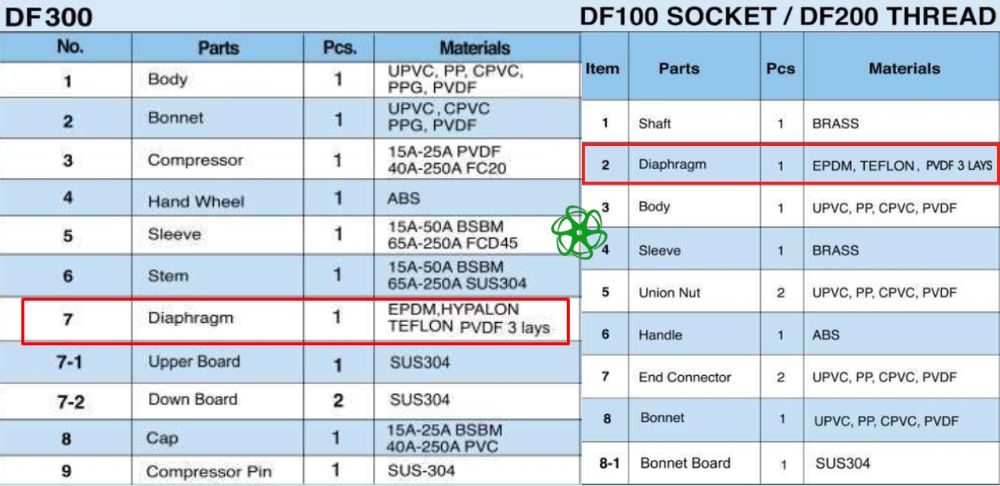

2.2 Màng van Shieyu mã DF

Màng van đóng vai trò quan trọng trong việc điều tiết dòng chảy. Shieyu sử dụng cấu trúc 3 lớp dành bộ phận này

• EPDM: Đàn hồi tốt, vận hành linh hoạt
• PTFE, PVDF: Kháng hóa chất mạnh, chống bám dính
• Ngoài ra với một số van thuộc dòng DF300 còn sử dụng vật liệu hypalon

3. Van Shieyu DF series có kích thước thế nào

Việc lựa chọn đúng kích thước và tiêu chuẩn kết nối giúp hệ thống vận hành ổn định và dễ dàng lắp đặt. Shieyu DF series cung cấp đầy đủ các tùy chọn theo tiêu chuẩn quốc tế.

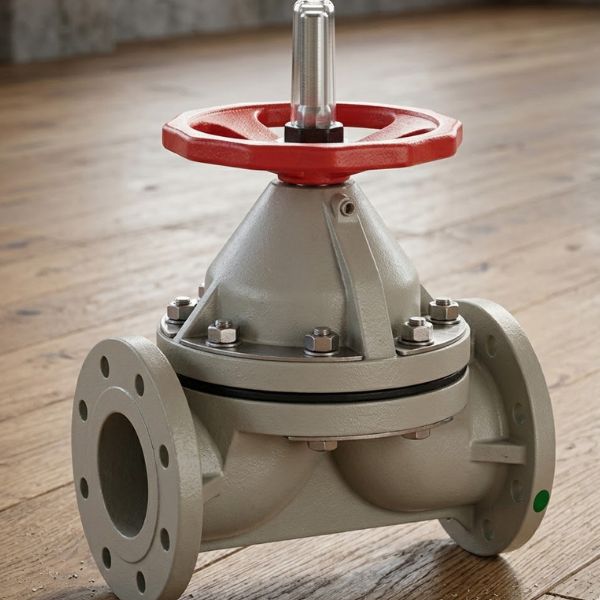

3.1 Kích thước van Shieyu DF300 flange

Dòng Shieyu DF300 flange được thiết kế cho hệ thống đường ống áp suất lớn, yêu cầu độ chắc chắn và chịu áp lực cao. Với kích thước từ DN15 đến DN250, kết nối mặt bích giúp đảm bảo độ kín và dễ bảo trì trong các hệ thống công nghiệp. Dưới đây là một vài thông số theo tiêu chuẩn đáng chú ý

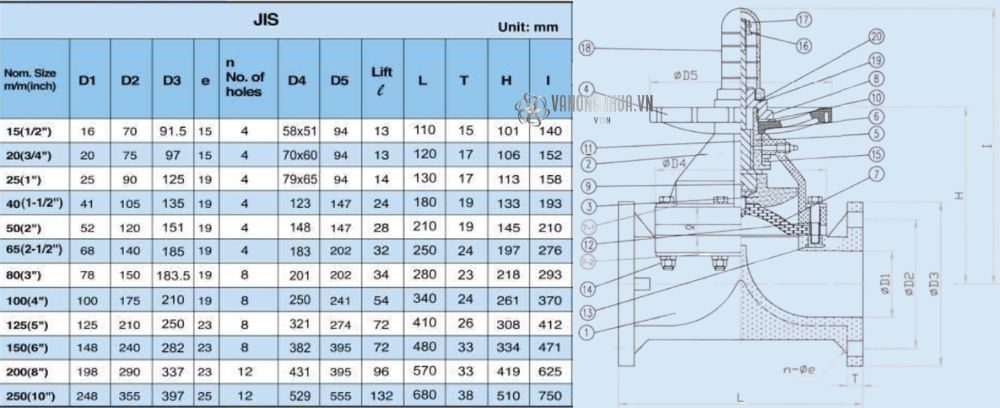

• Chuẩn JIS:
  • Kích thước mặt bích và vòng bulong
    • D1 từ 16mm ~ 248mm
    • D2: 70mm ~ 355mm
    • D3 từ 91,5mm ~ 397mm
  • Số vòng bulong n: 4 ~ 12 lỗ
  • Đường kính bulong e từ 15mm ~ 25mm
  • Độ dày mặt bích T: 15mm ~ 38mm
  • Chiều dài L từ 110mm ~ 680mm
  • Chiều cao H: 101mm ~ 510mm

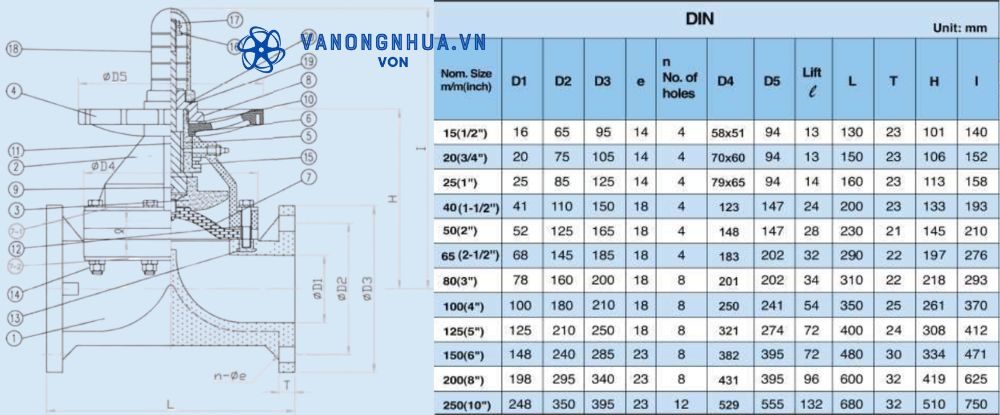

• Chuẩn DIN
  • Kích thước mặt bích và vòng bulong
    • D1: 16mm ~ 248mm
    • D2 từ 65mm ~ 350mm
    • D3: 95mm ~ 395mm
  • Số vòng bulong n từ 4 ~ 12 lỗ
  • Đường kính bulong e: 14mm ~ 23mm
  • Độ dày mặt bích T từ 23mm ~ 32mm
  • Chiều dài L: 130mm ~ 680mm
  • Chiều cao H từ 101mm ~ 510mm

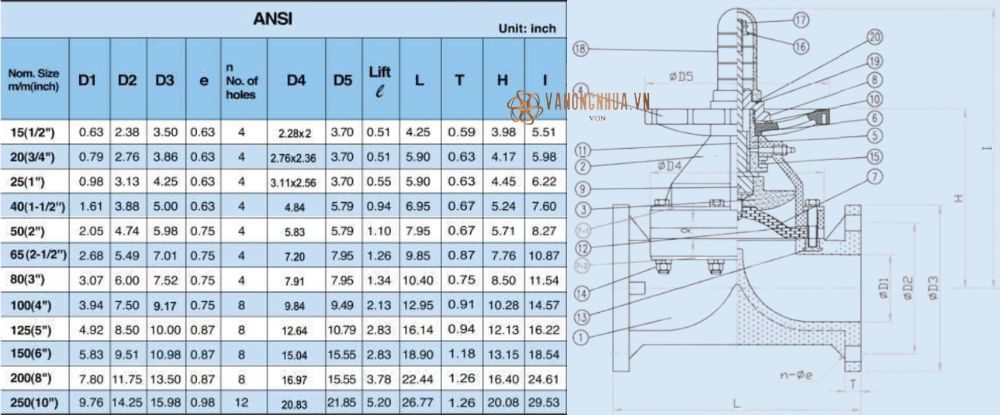

• Chuẩn ANSI
  • Kích thước mặt bích và vòng bulong
    • D1 từ 0,63 inch ~ 9,76 inch
    • D2: 2,38 inch ~ 14,25 inch
    • D3 từ 3,5 inch ~ 15,98 inch
  • Số vòng bulong n: 4 ~ 12 lỗ
  • Đường kính bulong e từ 0,63 inch ~ 0,98 inch
  • Độ dày mặt bích T: 0,59 inch ~ 1,26 inch
  • Chiều dài L từ 4,25 inch ~ 26,77 inch
  • Chiều cao H: 3,98 inch ~ 20,08 inch

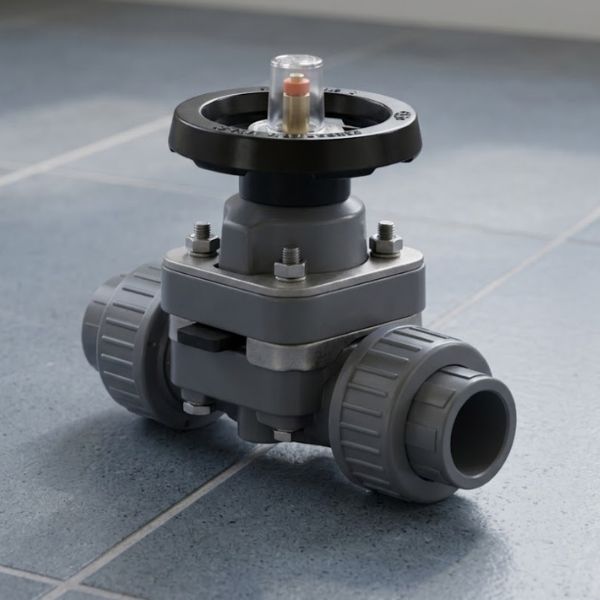

3.2 Thông số van Shieyu DF100 và DF200

Hai dòng này được tối ưu cho hệ thống nhỏ và trung bình, nơi yêu cầu lắp đặt nhanh, tiết kiệm chi phí.

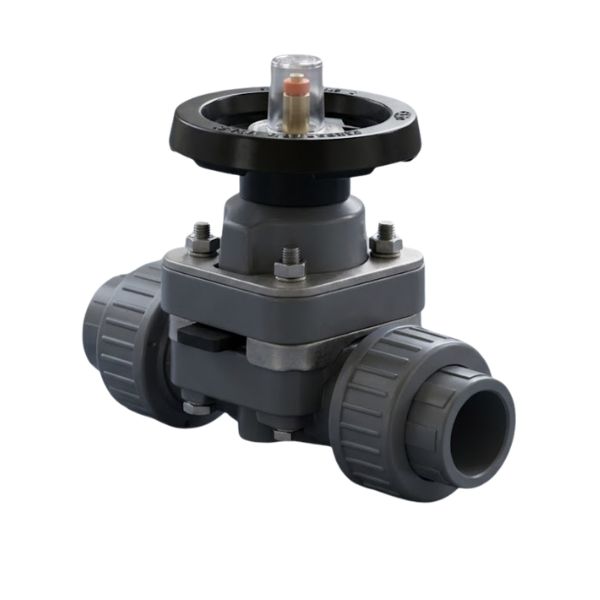

• Shieyu DF100 socket: Nối dán keo, kín khít tốt
• Shieyu DF200 thread: Kết nối ren, linh hoạt tháo lắp
• Kích thước phổ biến từ DN15 ~ DN50
• Chuẩn JIS
  • Chiều dài đầu nối P: 22,2mm ~ 38,1mm
  • Chiều dài van L: 166mm ~ 273mm
  • Độ cao H: 107,5mm ~ 176mm
• Chuẩn DIN
  • Chiều dài đầu nối P: 16mm ~ 37,5mm
  • Chiều dài van L: 166mm ~ 273mm
  • Độ cao H: 107,5mm ~ 176mm

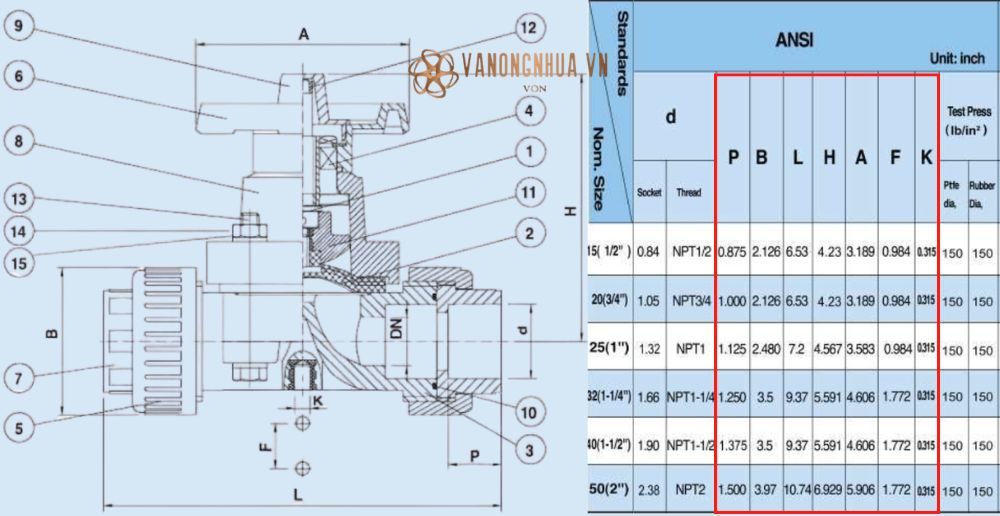

• Chuẩn ANSI
  • Chiều dài đầu nối P: 0,875 inch ~ 1,5 inch
  • Chiều dài van L: 6,53 inch ~ 10,74 inch
  • Độ cao H: 4,23 inch ~ 6,93 inch

4. Áp suất làm việc của van Shieyu DF series

Áp suất chịu đựng của van Shieyu DF series là yếu tố cần kiểm tra trước khi lựa chọn van. Shieyu DF series được kiểm tra nghiêm ngặt theo tiêu chuẩn JIS, DIN và ANSI để đảm bảo độ an toàn.

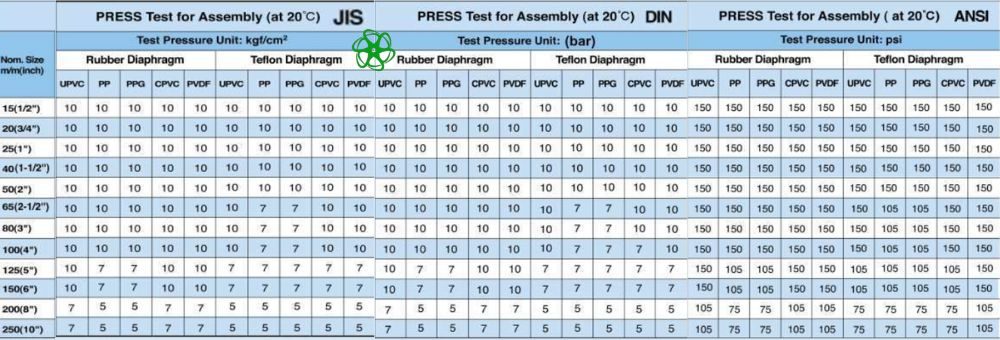

• Shieyu DF300 flange:
  • Phổ biến với áp lực 10 bar hoặc 150 psi
  • Một số dòng cỡ lớn hơn chịu áp thấp hơn (từ 5 ~ 7 bar hoặc 75 ~ 105 psi)

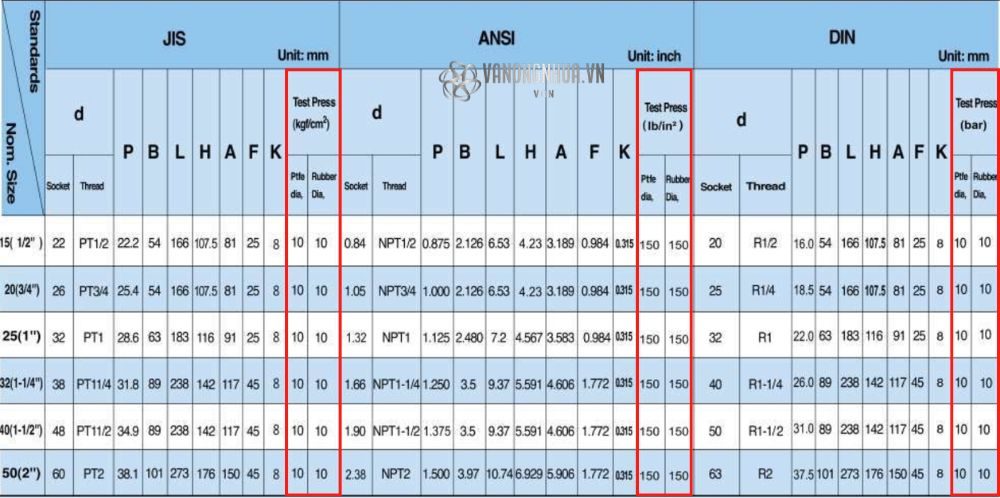

• Shieyu DF100 socket và Shieyu DF200 thread: Có áp suất chịu đựng với tất cả kích cỡ đều là PN10 hoặc 150 psi
