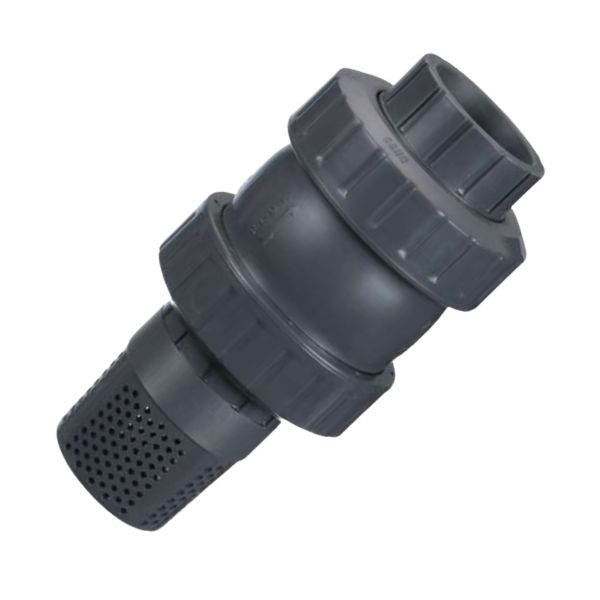

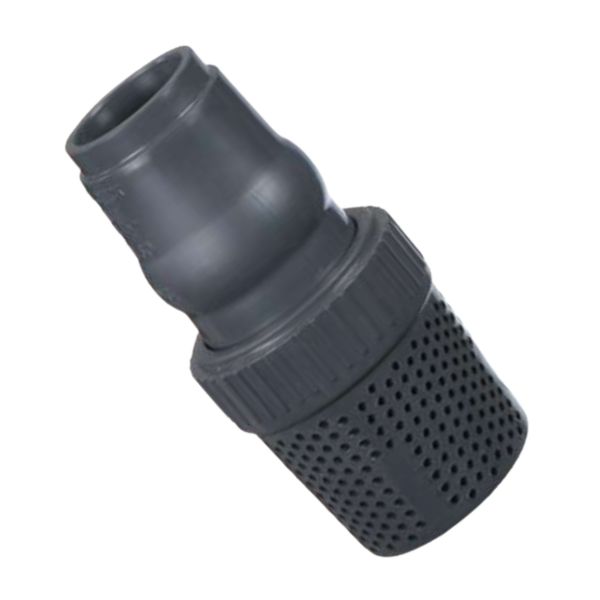

Shieyu JF series

Van Shieyu JF series là dòng rọ bơm chủ lực của hãng sản xuất, được tin dùng cho nhiều công trình bơm công nghiệp và dân dụng hiện này, với cơ chế hoạt động khoa học và kích cỡ đa dạng, phù hợp cho nhiều quy mô công trình

1. Đôi nét về van Shieyu JF series

Dòng Shieyu JF series là loại rọ bơm Shieyu được tích hợp giữa cơ chế van bi 1 chiều và lưới lọc

• Dùng để lắp đứng tại đầu ống hút, thực hiện đồng thời hai nhiệm vụ
  • Giữ nước mồi trong ống hút khi bơm dừng
  • Lọc tạp chất thô trước khi chất lỏng tiếp xúc với bơm.
• Van hoạt động dựa trên nguyên lý sau
  • Khi bơm hoạt động, áp lực hút nâng bi lên, mở thông đường chất lỏng đi qua lưới lọc
  • Khi bơm dừng, trọng lực bi khiến van đóng ngay lập tức, giữ nguyên toàn bộ cột nước trong ống hút
• Dòng Shieyu ball foot valve có 3 kiểu kết nối sau đây
  • Shieyu JF100 socket: Đầu trơn, nối dán keo hoặc hàn nhiệt, phổ biến trong hệ thống nhựa
  • Shieyu JF200 thread: Nối ren, linh hoạt khi lắp đặt tháo lắp thường xuyên
  • Shieyu JF300 flange: Nối bích, van cỡ DN150 bắt buộc áp dụng kiểu nối này
• Dải kích cỡ từ DN15 ~ DN250, áp dụng được cho nhiều dự án quy mô khác nhau, từ hệ thống bơm nhỏ dân dụng đến cụm bơm công nghiệp quy mô lớn.

ANH

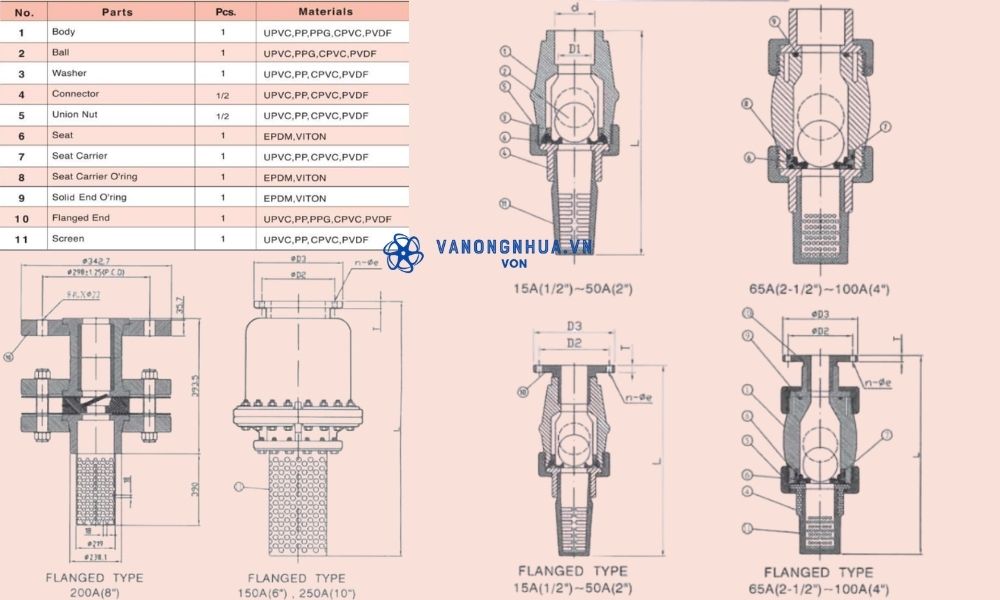

2. Vật liệu van Shieyu model JF

Lựa chọn sai chất liệu (trong đó có vật liệu nhựa) là nguyên nhân phổ biến khiến van bi hỏng sớm. Dưới đây là thông tin về vật liệu chế tạo van Shieyu JF series người dùng cần lưu ý để chọn chính xác

• Thân van (body), bi van (ball), đầu nối (connector) làm từ 1 trong 5 vật liệu là nhựa uPVC, nhựa PP, PPG, nhựa cPVC, nhựa PVDF
  • uPVC dùng cho công trình nước sinh hoạt với chi phí thấp, chống ăn mòn tốt
  • PP, PVDF áp dụng cho nước thải, công trình nhà máy công nghiệp nhờ khả năng kháng hóa chất mạnh cực tốt
  • cPVC nhờ khả năng chịu nhiệt tốt, được sử dụng cho mạng lưới nước nóng
• Đệm van (seat), gioăng (O-ring) được chế tạo bởi cao su EPDM hoặc Viton

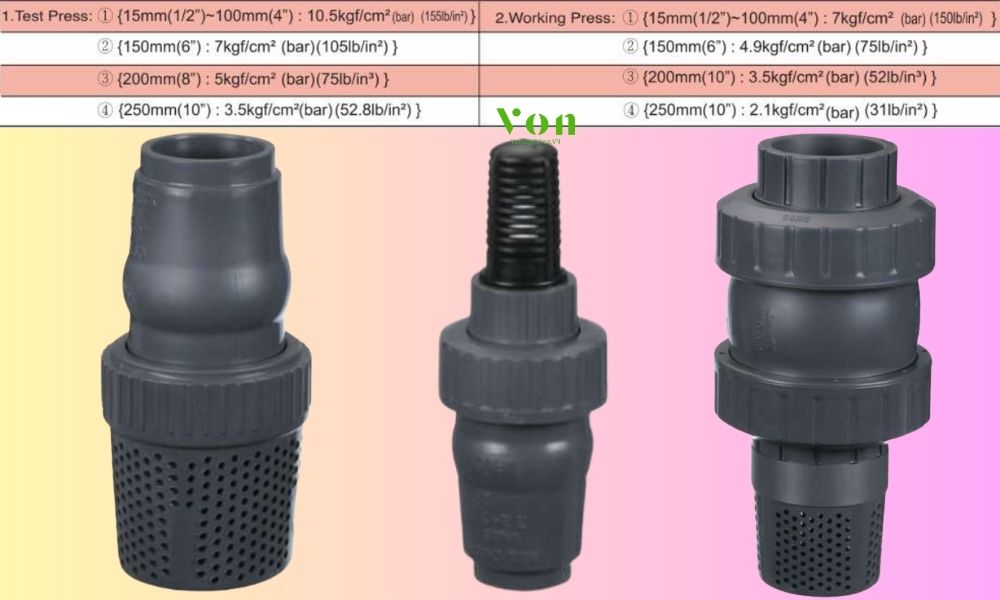

3. Van Shieyu JF series chịu áp bao nhiêu

Áp suất làm việc của van Shieyu JF series thay đổi theo kích thước, vì vậy người thi công cần đối chiếu kỹ thông số áp lực của dòng rọ hút này trước khi chọn cỡ van

• Từ cỡ DN15 ~ DN100 (với dòng rọ hút D100):
  • Áp suất kiểm thử: 10,5 bar (155 lb/in²)
  • Áp suất làm việc: 7 bar (150 lb/in²)
• Cỡ DN150 (ứng với rọ hút DN150) ~ DN250
  • Áp suất kiểm thử: 3,5 bar ~ 7 bar (52,8 lb/in² ~ 105 lb/in²)
  • Áp suất làm việc: 2,1 bar ~ 4,9 bar (31 lb/in² ~ 75 lb/in²)

4. Thông số kích thước van Shieyu mã JF

Khi chọn van Shieyu JF series cho công trình, người dùng cần lưu ý để thông số kích thước dòng van Shieyu này dựa trên tiêu chuẩn thiết kế của dự án thi công để chọn van chính xác. Dưới đây là chi tiết kích thước van theo từng chuẩn JIS, ANSI và DIN

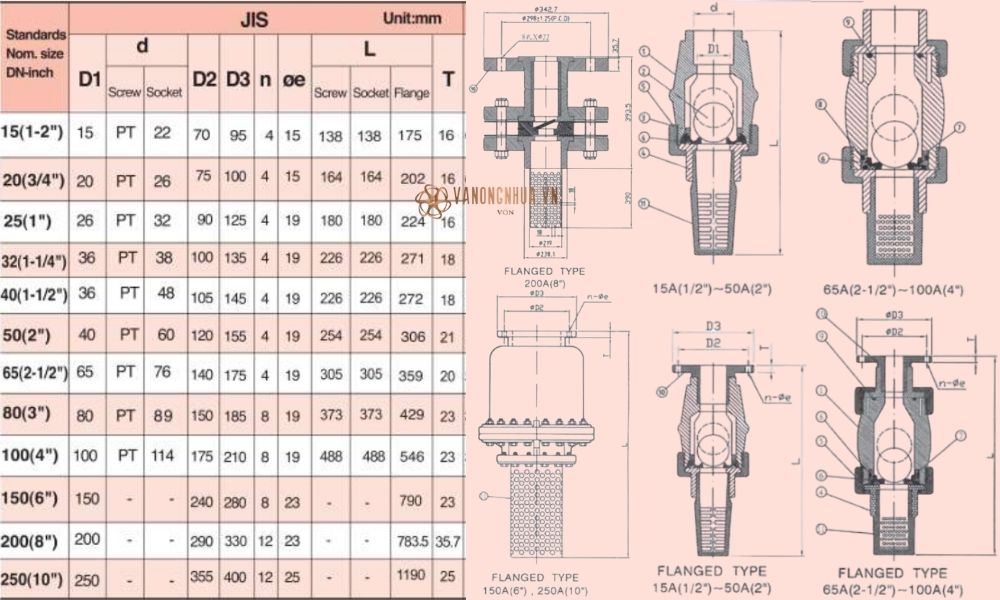

4.1 Kích thước van Shieyu JF series chuẩn JIS

Van Shieyu JF series này chuyên dùng cho các công trình thiết kế sử dụng ống và thiết bị chuẩn JIS – đang được sử dụng rộng rãi tại Việt Nam.

• Đường kính trong d:
  • Shieyu JF100 socket: 22mm ~ 114mm
  • Shieyu JF200 thread: PT1/2 ~ PT4
• Chiều dài van L
  • JF100/JF200: 138mm ~ 488mm
  • Shieyu JF300 flange: 175mm ~ 1190mm
• Đường kính vòng bulong D2: 70mm ~ 355mm
• Đường kính mặt bích D3: 95mm ~ 400mm
• Số vòng bulong n: 4 ~ 12
• Đường kính bulong e: 15mm ~ 25mm
• Độ dày mặt bích T: 16mm ~ 35,7mm

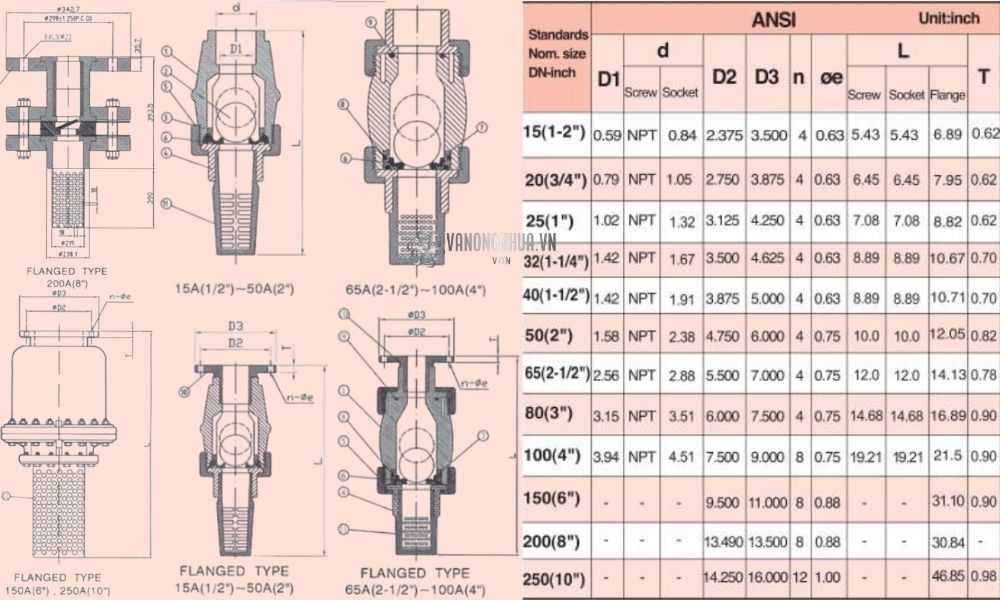

4.2 Chi tiết kích thước rọ bơm mã JF chuẩn ANSI

Với các dự án van nhựa áp dụng tiêu chuẩn ANSI, đây là bảng kích thước van Shieyu JF series cần chú ý. Thông số cụ thể như sau:

• Đường kính trong d:
  • Shieyu JF100 socket: 0,84 inch ~ 4,51 inch
  • Shieyu JF200 thread: NPT1/2 ~ NPT4
• Chiều dài van L
  • JF100/JF200: 5,43 inch ~ 19,21 inch
  • JF300: 6,89 inch ~ 46,85 inch
• Đường kính vòng bulong D2: 2,375 inch ~ 14,25 inch
• Đường kính mặt bích D3: 3,5 inch ~ 16 inch
• Số vòng bulong n: 4 ~ 12
• Đường kính bulong e: 0,63 inch ~ 1 inch
• Độ dày mặt bích T: 0,62 inch ~ 0,98 inch

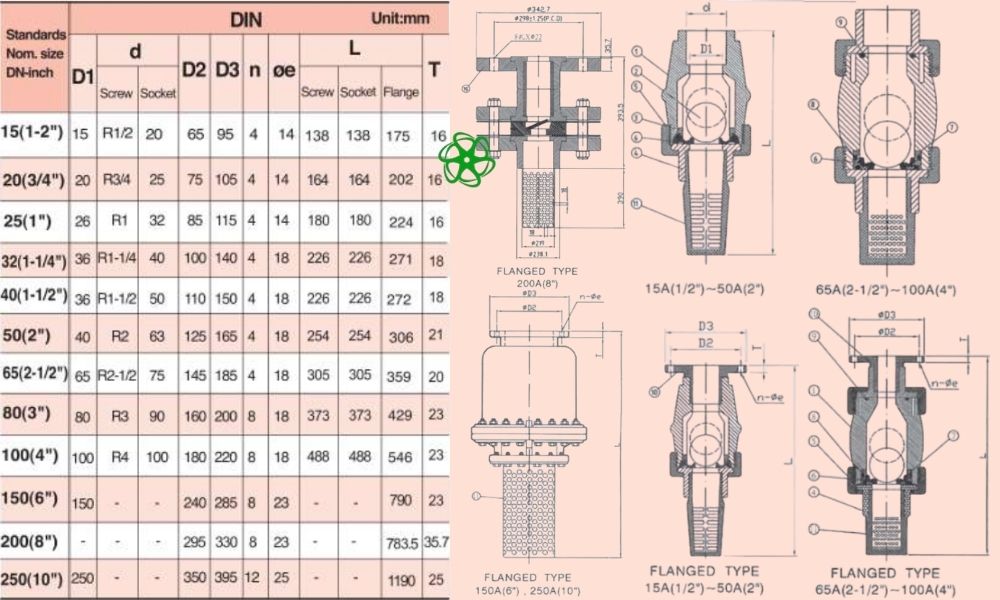

4.3 Van Shieyu JF series chuẩn DIN

Toàn bộ bảng kích thước van Shieyu JF series chuẩn DIN được nhà sản xuất cung cấp đầy đủ, đảm bảo tính tương thích với hệ thống ống chuẩn DIN của dự án. Loại rọ bơm nhựa này có thông số cụ thể sau đây

• Đường kính trong d:
  • JF100: 20mm ~ 110mm
  • JF200: R1/2 ~ R4
• Chiều dài van L
  • JF100/JF200: 138mm ~ 488mm
  • JF300: 175mm ~ 1190mm
• Đường kính vòng bulong D2: 65mm ~ 350mm
• Đường kính ngoài mặt bích D3: 95mm ~ 395mm
• Số vòng bulong n: 4 ~ 12
• Đường kính bulong e: 14mm ~ 25mm
• Độ dày mặt bích T: 16mm ~ 35,7mm
