Shieyu JS series

Van Shieyu JS series hay Shieyu T-type sediment strainer, là giải pháp lọc cặn được kỹ sư tin dùng trên nhiều hệ thống đường ống công nghiệp có lưu lượng lớn yêu cầu lọc cặn hiệu quả. Bài viết dưới đây chia sẻ nhiều thông tin kỹ thuật quan trọng về loại lọc y nhựa này, cùng những điểm cần lưu ý để bạn đọc chọn đúng ngay từ đầu.

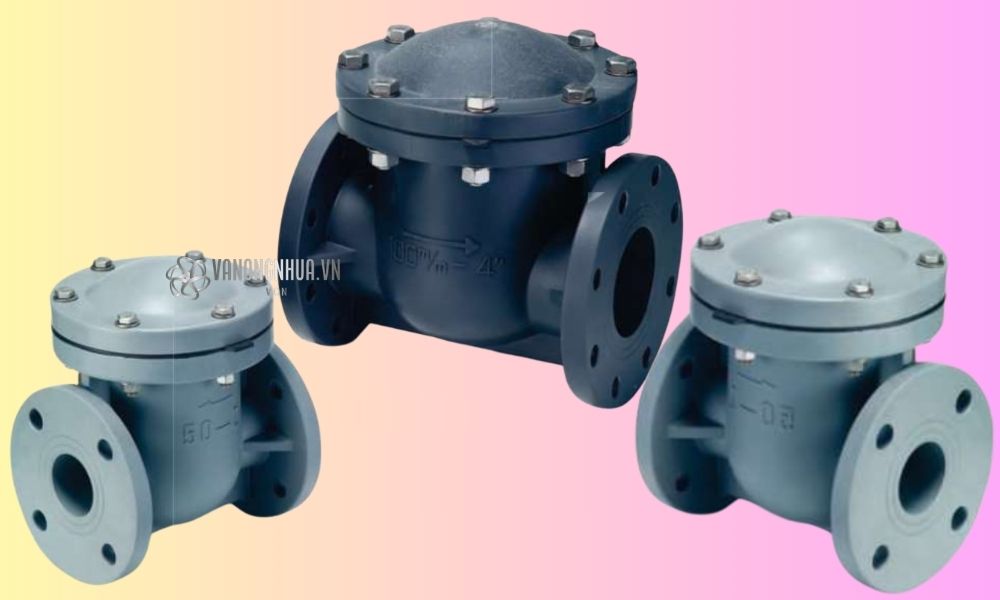

1. Giới thiệu về van Shieyu JS series

Shieyu JS series là dòng y lọc Shieyu có thiết kế kiểu chữ T (hay còn biết đến là T lọc), nổi bật với các đặc điểm sau:

• Có thể sử dụng trong các mạng lưới ống nhựa cần lọc cặn lưu lượng cao, vệ sinh lưới lọc định kỳ
• Lựa chọn tiêu chuẩn cho nhiều ngành đường ống công nghiệp có yêu cầu cao về độ bền vật liệu và tính ổn định vận hành dài hạn.

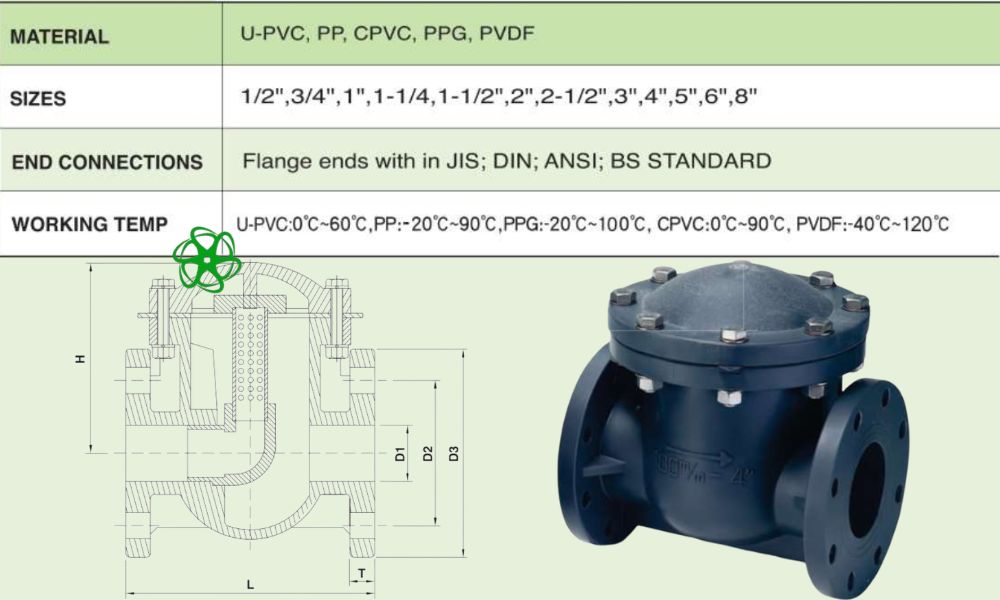

2. Đặc điểm của dòng Shieyu model JS

Điều khiến Shieyu JS series nổi bật nằm ở đặc điểm thiết kế van, với vật liệu đa dạng, phạm vi kích thước lớn và khả năng tương thích nhiều tiêu chuẩn quốc tế

• Shieyu JS series cung cấp 5 lựa chọn vật liệu nhựa áp dụng cho thân van như sau:
  • Nhựa uPVC phù hợp cho nước sinh hoạt, nước thải, hoạt động ở 0°C đến 60°C. Đây là lựa chọn phổ biến vì giá thành hợp lý.
  • Nhựa PP chịu được nhiều hóa chất mạnh như axit đặc, dải nhiệt độ -20°C đến 90°C.
  • PPG chịu nhiệt lên đến 100°C, dùng cho các ứng dụng hóa chất ăn mòn ở nhiệt độ cao.
  • Nhựa cPVC phù hợp cho nước nóng ở mức tối đa 90°C.
  • Nhựa PVDF là dòng vật liệu cao cấp nhất, với dải nhiệt rộng từ -40°C đến 120°C, chịu hầu hết hóa chất mạnh
• Dải kích cỡ van từ DN15 ~ DN200, có thể kết nối với các tuyến ống cỡ từ nhỏ đến lớn
• Là dòng Shieyu JS300 flange với chủng loại y lọc mặt bích, van sử dụng kiểu nối bích tuân thủ các tiêu chuẩn phổ biến như JIS, ANSI, DIN, BS

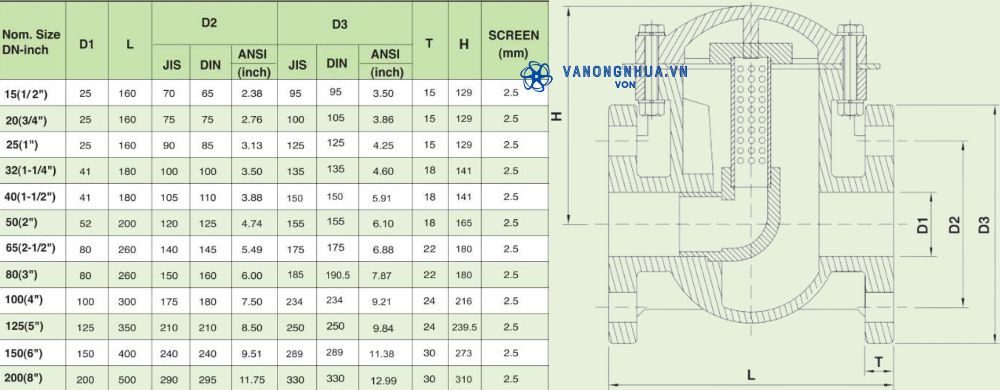

3. Thông số kích thước van Shieyu JS series

Đây là phần quan trọng trước khi đặt hàng van nhựa. Bảng kích thước của van Shieyu JS300 flange bao gồm thông số kích thước của toàn bộ cỡ van từ 1/2 inch đến 8 inch, với các dải kích thước như sau:

• Đường kính trong mặt bích D1: 25mm ~ 200mm
• Đường kính vòng bulong D2:
  • Chuẩn JIS: 70mm ~ 290mm
  • Chuẩn DIN: 65mm ~ 295mm
  • Chuẩn ANSI: 2,38 inch ~ 11,75 inch
• Đường kính ngoài mặt bích D3:
  • Chuẩn JIS/DIN: 95mm ~ 330mm
  • Chuẩn ANSI: 3,5 inch ~ 12,99 inch
• Chiều dài van L: 160mm ~ 500mm
• Độ dày mặt bích T: 15mm ~ 30mm
• Chiều cao H: 129mm ~ 310mm
• Kích thước lỗ lưới lọc: 2,5mm

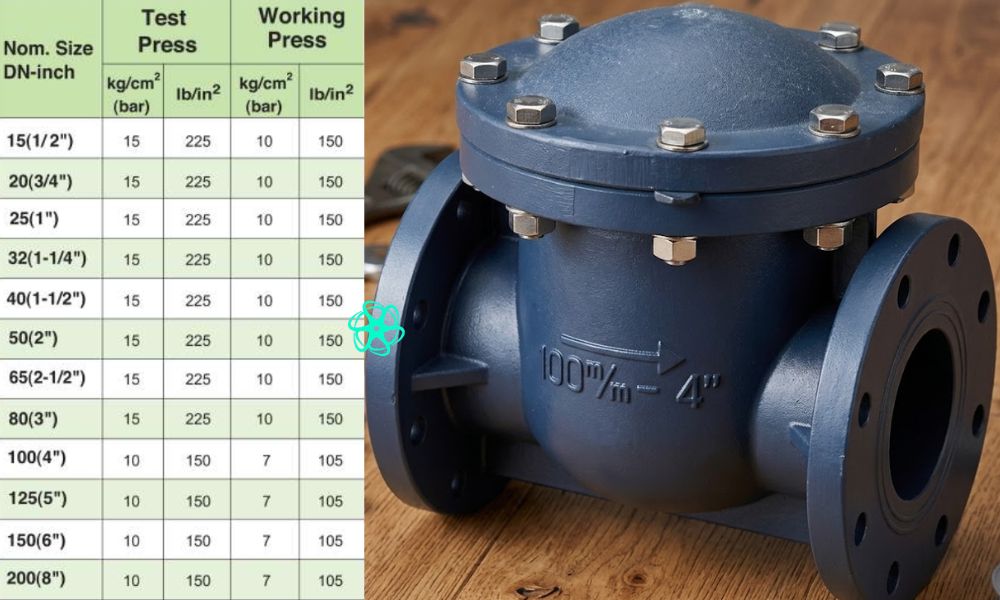

4. Shieyu mã JS chịu áp suất bao nhiêu

Áp suất van Shieyu là thông số ảnh hưởng đến sự an toàn của hệ thống. Dòng Shieyu JS series có các dải thông số về áp suất như sau:

• Áp suất kiểm thử:
  • Từ DN15 ~ DN80: 15 bar (225 psi)
  • DN100 (dòng y lọc DN100) ~ DN200: 10 bar (150 psi)
• Áp suất làm việc
  • DN15 ~ DN80: 10 bar (150 psi)
  • DN100 ~ DN200: 7 bar (105 psi)
