Shieyu JW series

Van Shieyu JW series chính là câu trả lời cho những yêu cầu khắt khe về việc kiểm soát dòng chảy ngược, bảo vệ máy bơm và thiết bị đắt tiền trong kỹ thuật vận hành đường ống. Đây không chỉ là một dòng van 1 chiều lá lật nhựa, mà là lá chắn bảo vệ sự ổn định cho toàn bộ công trình

1. Van Shieyu JW series là gì

Van Shieyu JW series là dòng van 1 chiều Shieyu mã JW, hoạt động theo kiểu lá lật

• Được thiết kế để cho phép lưu chất chỉ đi theo một hướng duy nhất
• Giảm thiểu tối đa tổn thất áp suất, đảm bảo hiệu suất vận hành cao nhất cho các hệ thống đường ống nằm ngang.
• Van có các tên tiếng anh sau:
  • Shieyu check valve – horizational type
  • Shieyu swing check valve
• Có dải kích cỡ rộng từ DN25 (phù hợp với một số loại van 1 chiều nhựa phi 34) đến DN200, đáp ứng linh hoạt từ các dự án dân dụng cao cấp đến các khu công nghiệp quy mô lớn.

ANH

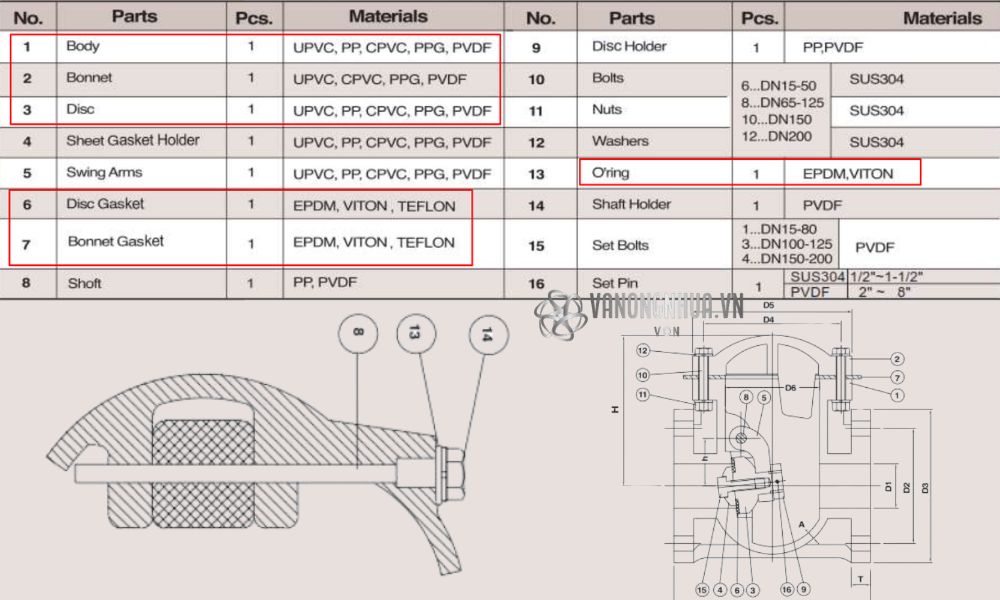

2. Các loại vật liệu van Shieyu JW series

Van Shieyu JW series mang đến sự đa dạng tuyệt vời về chất liệu van (bao gồm cả các vật liệu nhựa), cung cấp các tùy chọn cho nhiều dự án đường ống khác nhau

• Thân van (body), đĩa van (disc), nắp van (bonnet) chế tạo bởi nhựa uPVC, nhựa PP, nhựa cPVC, PPG hay nhựa PVDF
  • Chọn van uPVC cho dự án cần tiết kiệm chi phí
  • Chọn PVDF cho môi trường cực kỳ khắc nghiệt hoặc cPVC cho nhiệt độ cao.
• Gioăng nắp (bonnet gasket) và gioăng đĩa (disc gasket) làm từ cao su EPDM, Viton hoặc Teflon (nhựa PTFE)
• Gioăng (O-ring) sử dụng EPDM hoặc Viton

3. Kích thước van Shieyu model JW

Sự đồng bộ về tiêu chuẩn kết nối của van 1 chiều nhựa là yếu tố tiên quyết để đảm bảo tính kỹ thuật và thẩm mỹ cho công trình. Van Shieyu JW series được sản xuất theo các tiêu chuẩn quốc tế nghiêm ngặt bao gồm JIS, ANSI và DIN, giúp các đơn vị thi công dễ dàng lắp đặt vào bất kỳ hệ thống hiện có nào

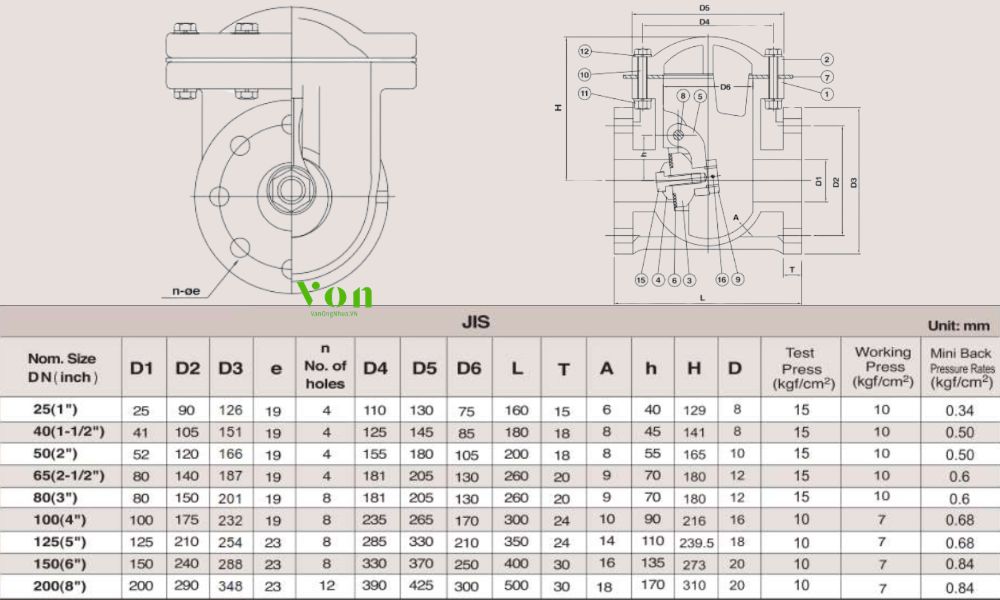

3.1 Van Shieyu JW series chuẩn JIS

Tiêu chuẩn JIS vốn nổi tiếng với sự chính xác trong các mạng lưới lắp đặt van nhựa ở các dự án trong nước. Khi lựa chọn tiêu chuẩn này cho van Shieyu JW series, người dùng có thể tham khảo các thông số sau

• Đường kính trong đầu nối D1: 25mm ~ 200mm
• Đường kính vòng bulong D2: 90mm ~ 290mm
• Đường kính mặt bích D3: 126mm ~ 348mm
• Số lỗ bulong n: 4 ~ 12 lỗ
• Đường kính bulong e: 19mm ~ 23mm
• Chiều dài van L: 160mm ~ 500mm
• Chiều dày van T: 15mm ~ 30mm
• Chiều cao van H: 129mm ~ 310mm

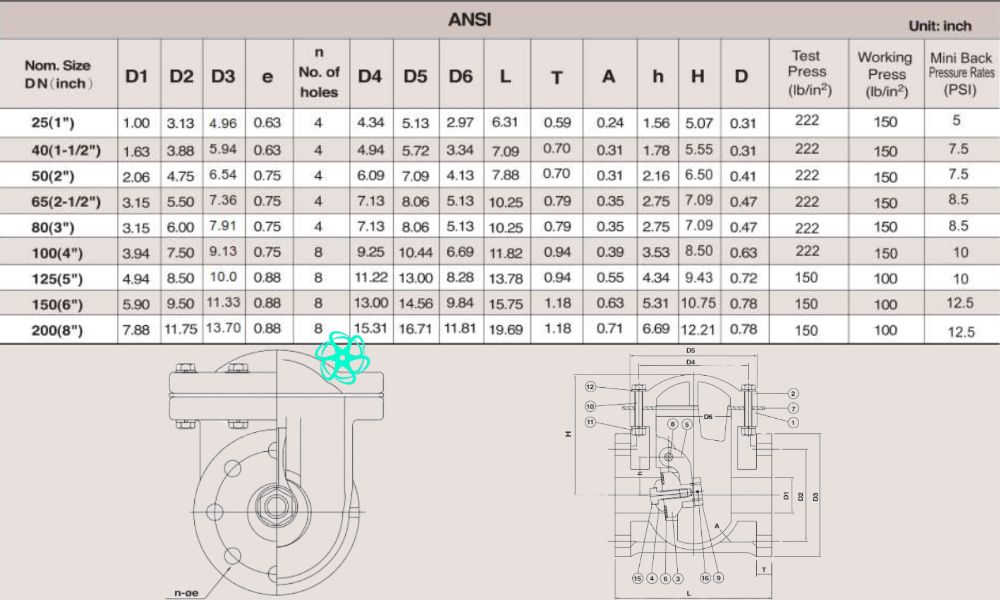

3.2 Thông số van Shieyu mã JW chuẩn ANSI

Đối với các dự án sử dụng thiết bị tính toán kích thước theo đơn vị inch, dòng van Shieyu chuẩn ANSI là lựa chọn phù hợp. Van Shieyu JW series chuẩn ANSI có các thông số đáng chú ý như sau:

• Đường kính trong đầu nối D1: 1 inch ~ 7,88 inch
• Đường kính vòng bulong D2: 3,13 inch ~ 11,75 inch
• Đường kính mặt bích D3: 4,96 inch ~ 13,7 inch
• Số lỗ bulong n: 4 ~ 8 lỗ
• Đường kính bulong e: 0,63 inch ~ 0,88 inch
• Chiều dài van L: 6,31 inch ~ 19,69 inch
• Chiều dày van T: 0,59 inch ~ 1,88 inch
• Chiều cao van H: 5,07 inch ~ 12,21 inch

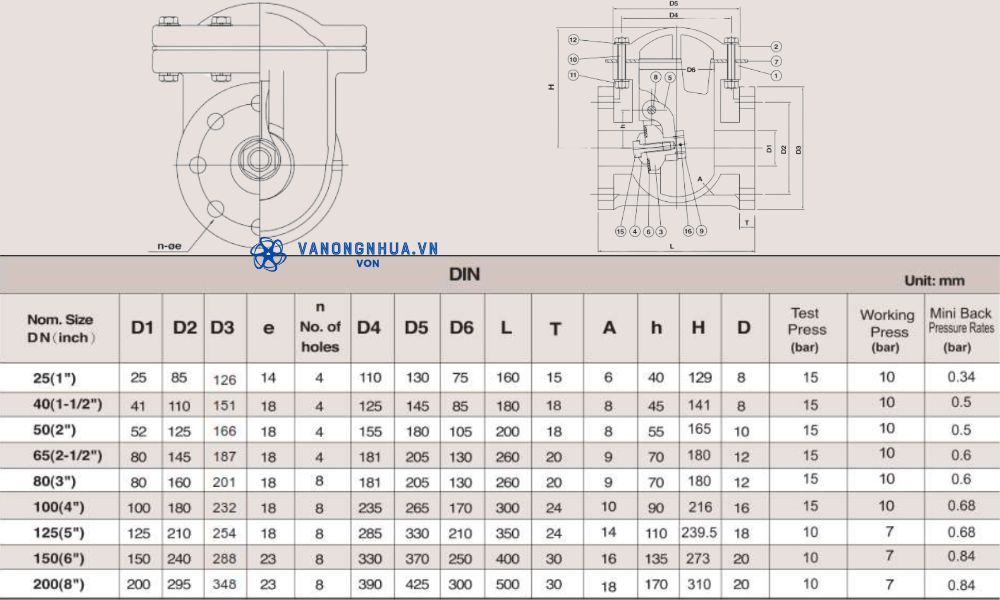

3.3 Chi tiết kích thước van Shieyu JW series chuẩn DIN

Van Shieyu JW series cung cấp đầy đủ các kích thước chuẩn DIN với thông số chính xác, giúp việc thay thế và bảo trì trở nên đơn giản hơn cho các đội ngũ kỹ thuật.

• Đường kính trong đầu nối D1: 25mm ~ 200mm
• Đường kính vòng bulong D2: 85mm ~ 295mm
• Đường kính mặt bích D3: 126mm ~ 348mm
• Số lỗ bulong n: 4 ~ 8 lỗ
• Đường kính bulong e: 14mm ~ 23mm
• Chiều dài van L: 160mm ~ 500mm
• Chiều dày van T: 15mm ~ 30mm
• Chiều cao van H: 129mm ~ 310mm

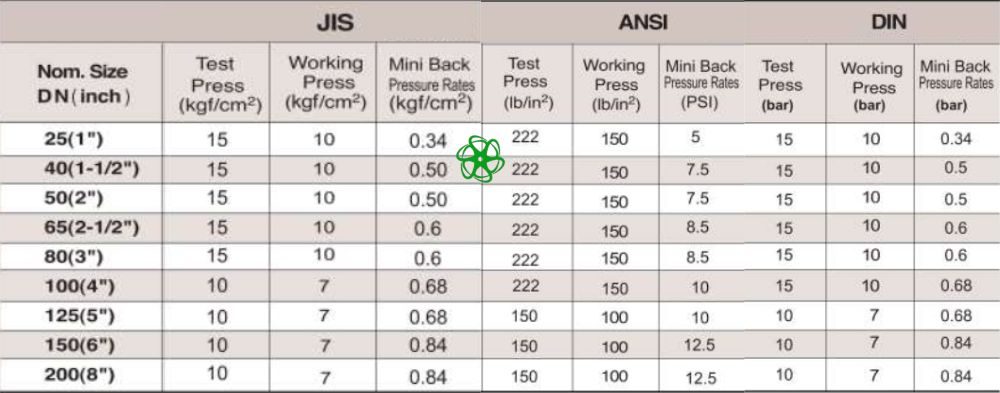

4. Áp suất van 1 chiều JW hãng Shieyu

Khả năng chịu áp là thước đo giá trị của một chiếc van một chiều. Van Shieyu JW series trải qua quy trình kiểm tra áp suất khắt khe, đảm bảo hệ số an toàn cho người vận hành

• Áp suất kiểm thử:
  • Chuẩn JIS/DIN: 10 bar ~ 15 bar
  • Chuẩn ANSI: 150 psi ~ 222 psi
• Áp lực làm việc
  • Chuẩn JIS/DIN: 7 bar ~ 10 bar
  • Chuẩn ANSI: 100 psi ~ 150 psi
• Áp suất ngược tối thiểu
  • Chuẩn JIS/DIN: 0,34 bar  ~ 0,84 bar
  • Chuẩn ANSI: 5 psi ~ 12,5 psi
