Shieyu JX series

Van Shieyu JX series là lựa chọn van nhựa được ưa chuộng cho công trình đường ống công nghiệp cần ngăn dòng chảy ngược và yêu cầu bảo trì thường xuyên. Người tiêu dùng có thể khám phá một số thông tin quan trọng về dòng van này qua bài viết sau

1. Giới thiệu về Shieyu JX series

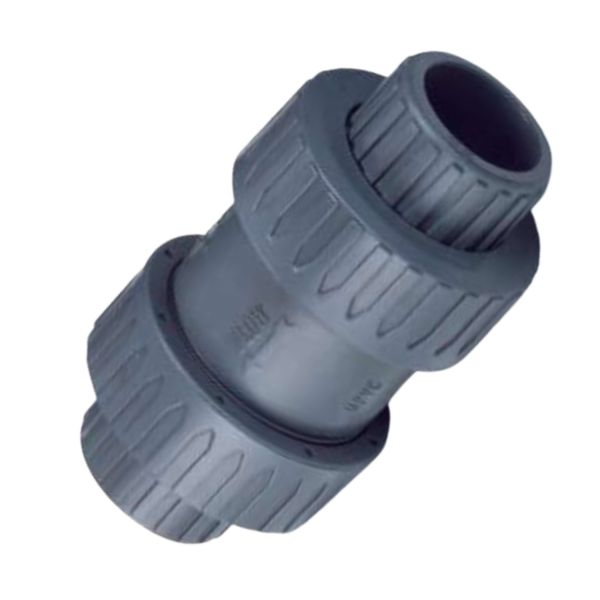

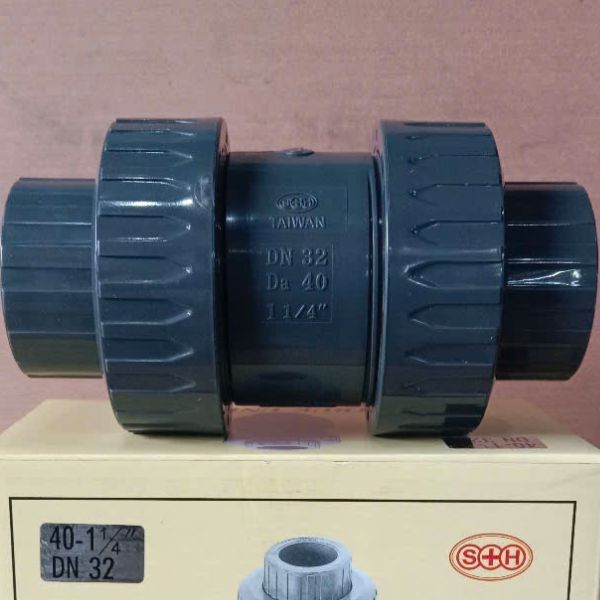

Shieyu JX series (Shieyu true union ball check valve) là dòng van 1 chiều Shieyu với các đặc điểm sau

• Hoạt động theo cơ chế đẩy bi van để đóng mở dòng lưu chất
• Sở hữu thiết kế hai đầu rắc co, cho phép tháo rời thân van nhanh chóng khỏi hệ thống
• Giúp tiếp cận viên bi và gioăng làm kín bên trong để làm sạch khi bảo dưỡng van
• Cung cấp hai tùy chọn kết nối chính: Dán keo (socket JX100) và nối ren (thread JX200)

ANH

2. Kích thước van Shieyu mã JX

Hiểu rõ thông số kích thước van 1 chiều nhựa rắc co là chìa khóa để thiết kế hệ thống chuẩn xác ngay từ bản vẽ đầu tiên. Dòng Shieyu JX series duy trì sự đồng bộ trên 3 hệ tiêu chuẩn quốc tế: JIS, ANSI và DIN. Với dải kích cỡ từ DN15 (tương đương van 1 chiều nhựa phi 21) đến DN100, loại van này đáp ứng trọn vẹn các yêu cầu từ đường ống nhánh đến trục chính.

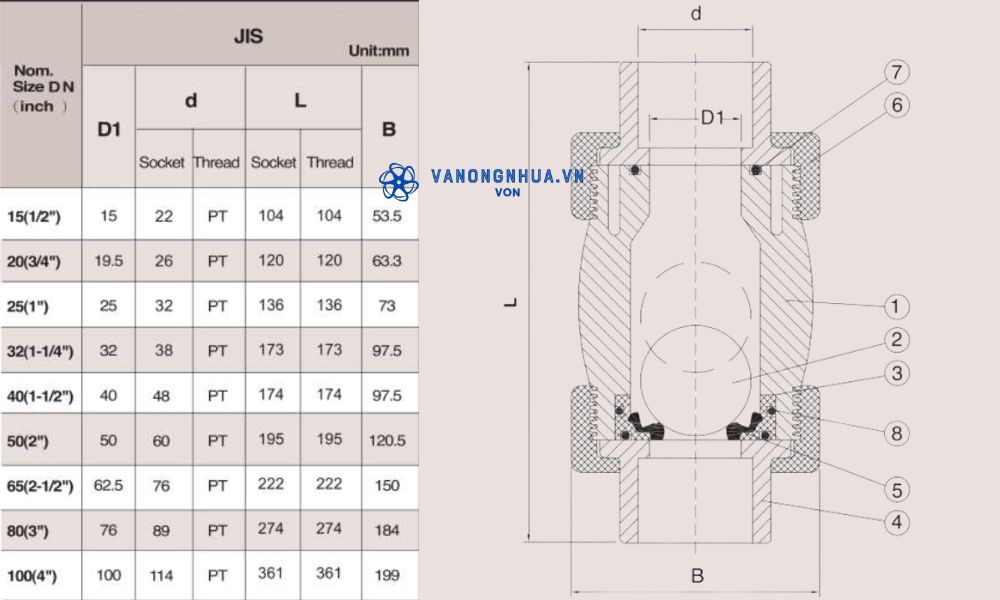

2.1 Thông số kích thước van Shieyu JX series chuẩn JIS

Dựa vào bảng kích thước van Shieyu JX series theo tiêu chuẩn JIS, van có các dải thông số như sau:

• Đường kính trong đầu nối d:
  • JX100: 22mm ~ 114mm
  • JX200: PT1/2 ~ PT4
• Chiều dài van L: 104mm ~ 361mm
• Đường kính đai ốc B: 53,5mm ~ 199mm

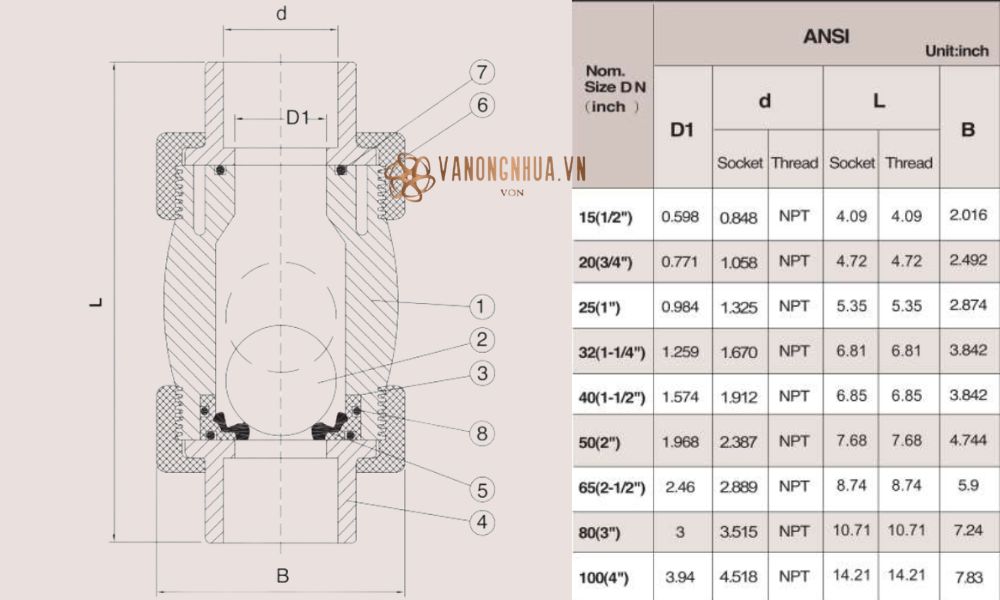

2.2 Chi tiết kích thước van Shieyu model JX chuẩn ANSI

Van Shieyu JX series chuẩn ANSI là lựa chọn hợp lý cho các dự án đường ống tính toán kích thước lắp đặt van 1 chiều nhựa theo đơn vị inch. Dưới đây là các thông số đáng chú ý

• Đường kính trong đầu nối d:
  • JX100: 0,848 inch ~ 4,518 inch
  • JX200: NPT1/2 ~ NPT4
• Chiều dài van L: 4,09 inch ~ 14,21 inch
• Đường kính đai ốc B: 2,016 inch ~ 7,83 inch

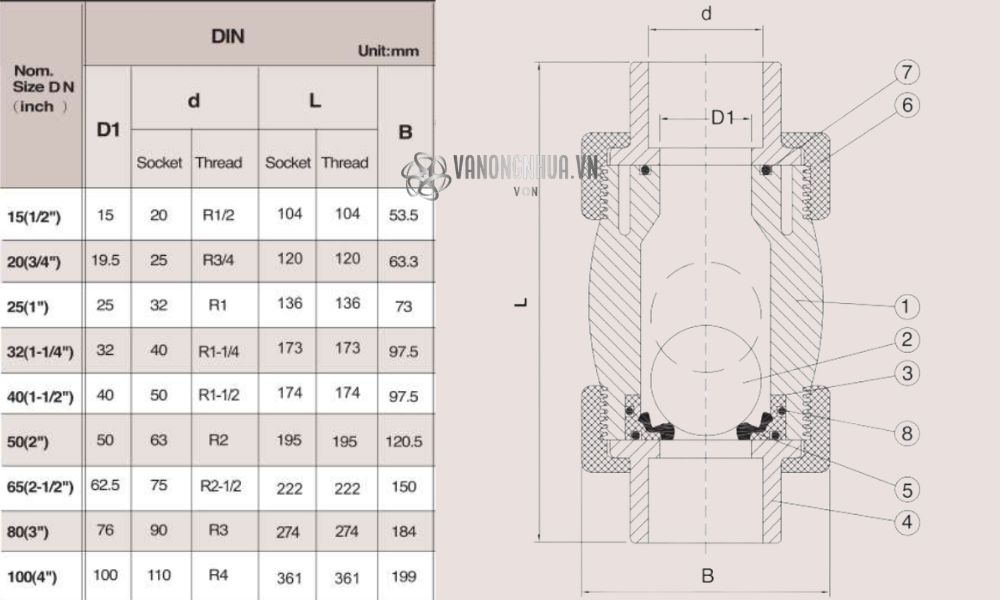

2.3 Van Shieyu JX series chuẩn DIN có kích thước bao nhiêu

Van Shieyu JX series tiêu chuẩn DIN xuất hiện phổ biến trong nhiều sự án thiết kế hiện nay, với dải kích thước rộng giúp việc thay thế với các dòng van chuẩn tương đương trở nên dễ dàng hơn.

• Đường kính trong đầu nối d:
  • JX100: 20mm ~ 110mm
  • JX200: R1/2 ~ R4
• Chiều dài van L: 104mm ~ 361mm
• Đường kính đai ốc B: 53,5mm ~ 199mm

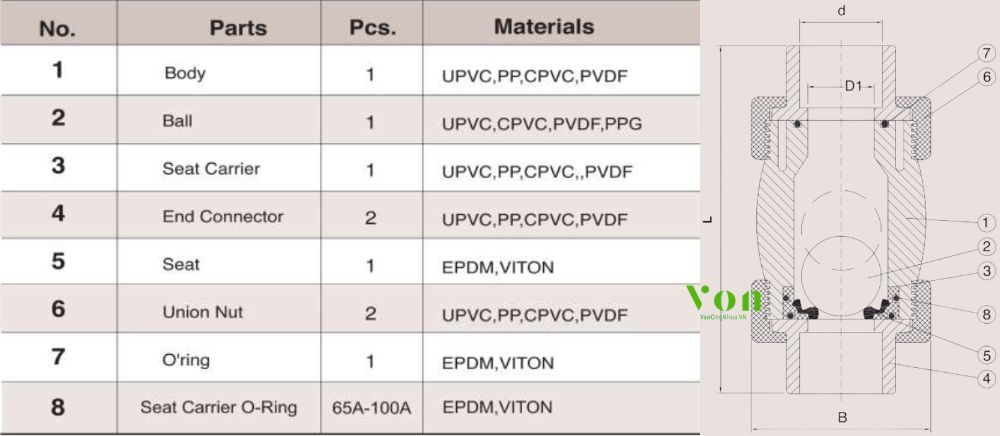

3. Van bi mã JX hãng Shieyu làm từ vật liệu nào

Sức mạnh của Shieyu JX series nằm ở sự kết hợp linh hoạt giữa các dòng vật liệu nhựa kỹ thuật cao cấp và các bộ phận làm bằng cao su. Đây là cải tiến kỹ thuật giúp tăng cường độ kín khít và tính bền vững cho các dòng van kích cỡ khác nhau

• Thân van (body), bi (ball) và đầu nối (end connector) được sản xuất từ nhựa uPVC, nhựa PP, nhựa cPVC, PPG hoặc nhựa PVDF
  • Đối với môi trường axit mạnh, việc sử dụng thân PVDF hoặc PP là yêu cầu quan trọng để tránh tình trạng ăn mòn thân van
  • Ngược lại, với hệ thống nước sinh hoạt thông thường, uPVC là giải pháp kinh tế nhất.
• Gioăng (O-ring) và đệm van (seat) làm bằng EPDM hoặc Viton, tạo nên khả năng kháng hóa chất và ngăn rò rỉ tốt

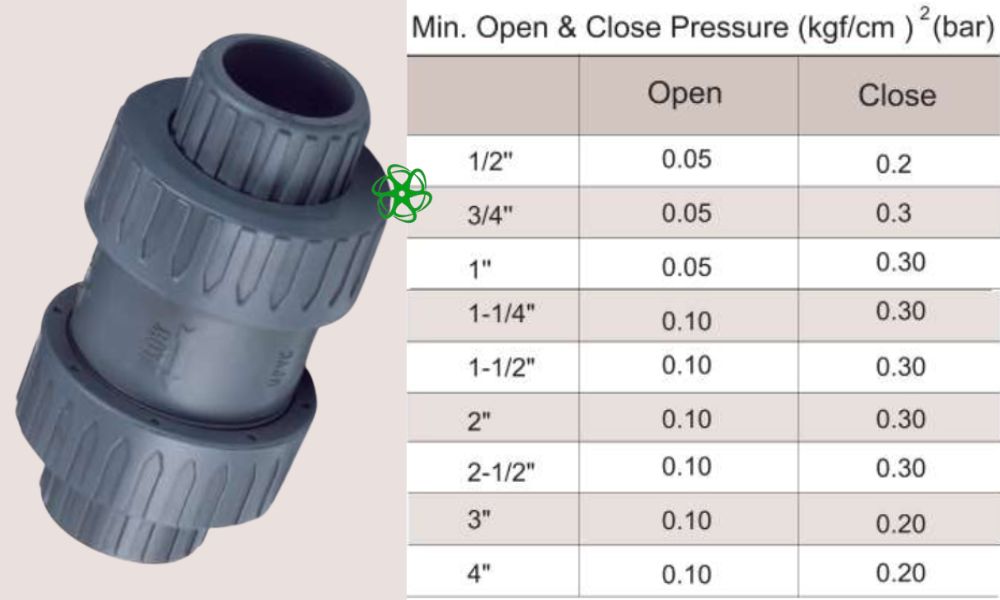

4. Áp suất đóng mở van Shieyu JX series

Khác với các dòng van Shieyu 1 chiều lá lật hay lò xo, van Shieyu JX series hoạt động dựa trên áp lực lưu chất đẩy viên bi rời khỏi đế van. Vì vậy khi vận hành, người dùng cần chú ý đến áp suất đóng mở van, đảm bảo hệ thống vận hành mượt mà ngay cả khi lưu lượng thấp, đồng thời tránh dòng chảy ngược sẽ len lỏi qua khe hở khi đóng van, dẫn đến hỏng bơm.

• Áp suất mở van tối thiểu: Từ 0,05 bar ~ 0,1 bar
• Áp suất đóng van nhỏ nhất: 0,2 bar ~ 0,3 bar

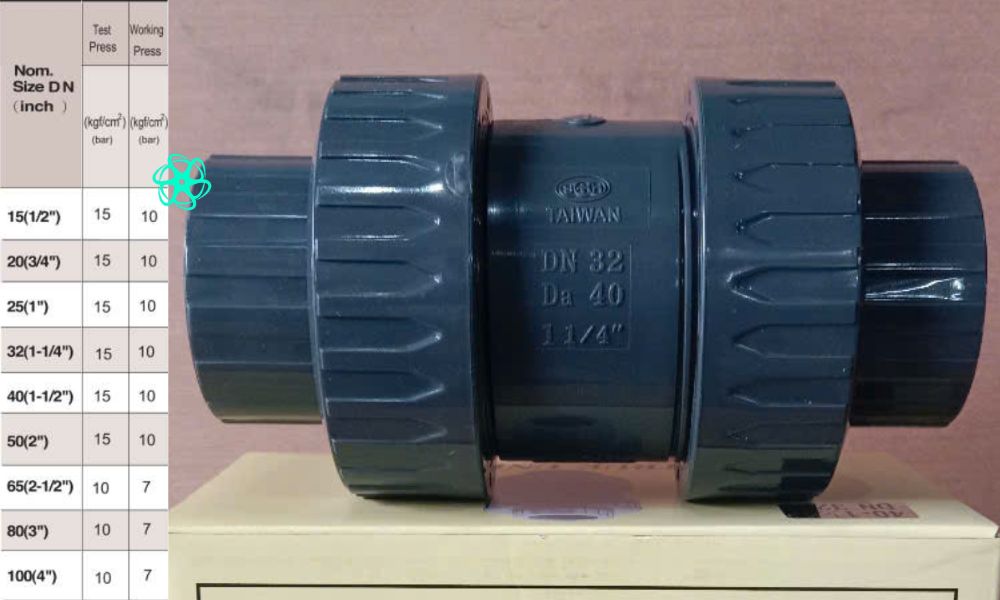

5. Áp suất làm việc của van bi model JX

Độ bền áp suất là minh chứng cho chất lượng đúc nhựa của van Shieyu JX series. Người dùng nên tuân thủ bảng định mức áp suất của van để tránh hiện tượng rạn nứt đai rắc co và thân van, gây ra những sự cố không đáng có. Dưới đây là các thông số cần lưu ý

• Áp suất kiểm tra: 10 bar ~ 15 bar
• Áp suất làm việc: 7 bar ~ 10 bar
