Shieyu YT series

Dòng van màng Shieyu YT series ra đời để giải quyết yêu cầu điều tiết dòng chảy cần sự bền bỉ và khả năng tự động hóa cao. Đây không chỉ là một chiếc van Shieyu thông thường, mà là thành quả của kỹ thuật chế tạo nhựa cao cấp, mang lại sự an tâm cho các kỹ sư vận hành

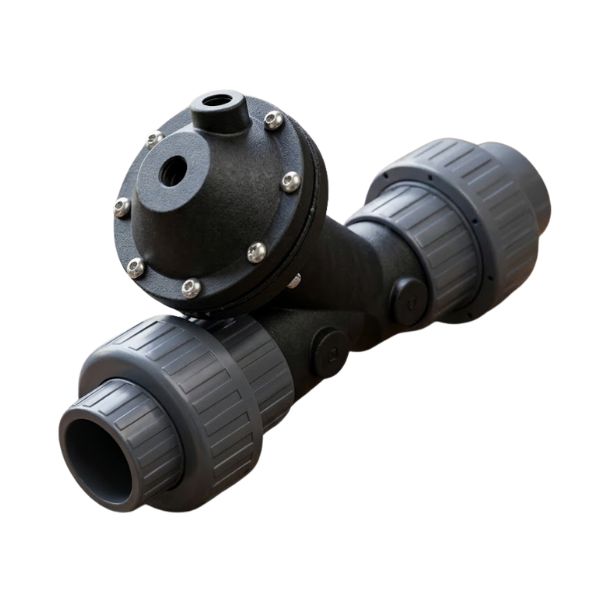

1. Giới thiệu về van Shieyu YT series

Shieyu YT series có hình dạng chữ Y, đại diện cho bước tiến mới trong công nghệ điều khiển khí nén của van màng Shieyu

• Thiết kế đặc thù dành riêng cho các ứng dụng tự động hóa giúp loại bỏ nhiều sai sót do thao tác thủ công.
• Với cấu hình “thường mở” (normal open), van đảm bảo hoạt động an toàn cho hệ thống
  • Giúp duy trì dòng chảy thông suốt
  • Chỉ đóng lại khi có tín hiệu điều khiển.
• Nguyên tắc hoạt động của thiết bị này dựa trên sự chính xác của cơ chế khí động học
  • Khi cấp khí nén vào lỗ khí của bonnet, áp lực này đẩy màng van xuống để chặn dòng lưu chất.
  • Khi xả khí, lực đàn hồi tự nhiên của màng ngăn giúp van tự mở ra.
• Áp suất vận hành van dao động từ 3 ~ 8 kgf/cm²
  • Với áp suất khí = 3 kgf/cm², van ở trạng thái mở
  • Vùng áp suất bên trong van tối đa là 8 kgf/cm²

ANH

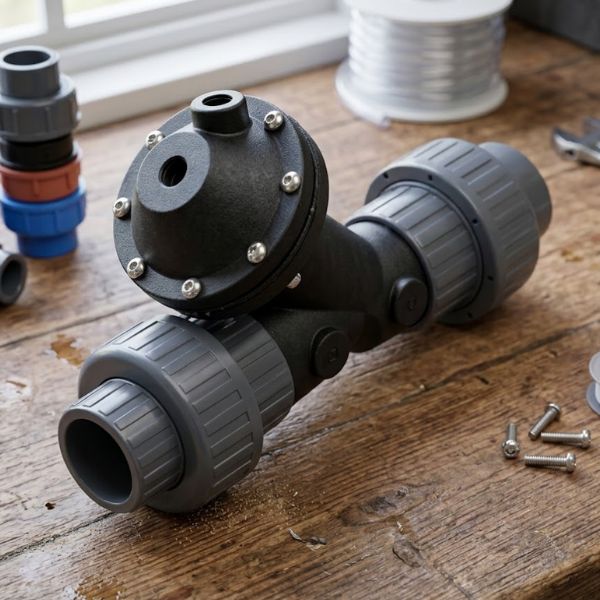

2. Các chủng loại van Shieyu YT series

Để đáp ứng linh hoạt các yêu cầu lắp đặt từ nhà máy hóa chất đến hệ thống xử lý nước trung tâm, hãng Shieyu cung cấp 3 loại van Shieyu YT series với 3 kiểu kết nối khác nhau như sau

• Shieyu YT100 socket: Hướng đến sự gọn nhẹ và kín khít, sử dụng keo dán chuyên dụng, giúp mối nối trở thành một khối thống nhất bền vững.
• Shieyu YT200 thread: Đây là lựa chọn tối ưu cho các hệ thống cần tháo lắp thường xuyên để bảo trì. Ren được gia công chuẩn xác, đảm bảo độ bám và khả năng chịu lực kéo tốt.
• Shieyu YT300 flange: Dành riêng cho các vị trí chịu áp lực cao. Kết nối mặt bích mang lại sự vững chãi và dễ dàng tích hợp vào các tổ hợp van phức tạp.

ANH

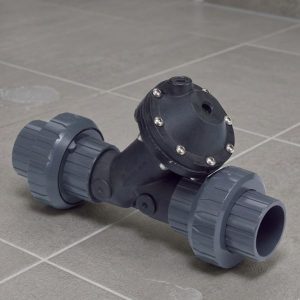

3. Vật liệu chế tạo van màng Shieyu model YT

Sự sai lầm trong việc chọn vật liệu van thường dẫn đến những hậu quả về chi phí và an toàn lao động. Với Shieyu YT series, nhà sản xuất sử dụng những vật liệu kỹ thuật tiên tiến để áp dụng được cho nhiều yêu cầu khắt khe của công trình

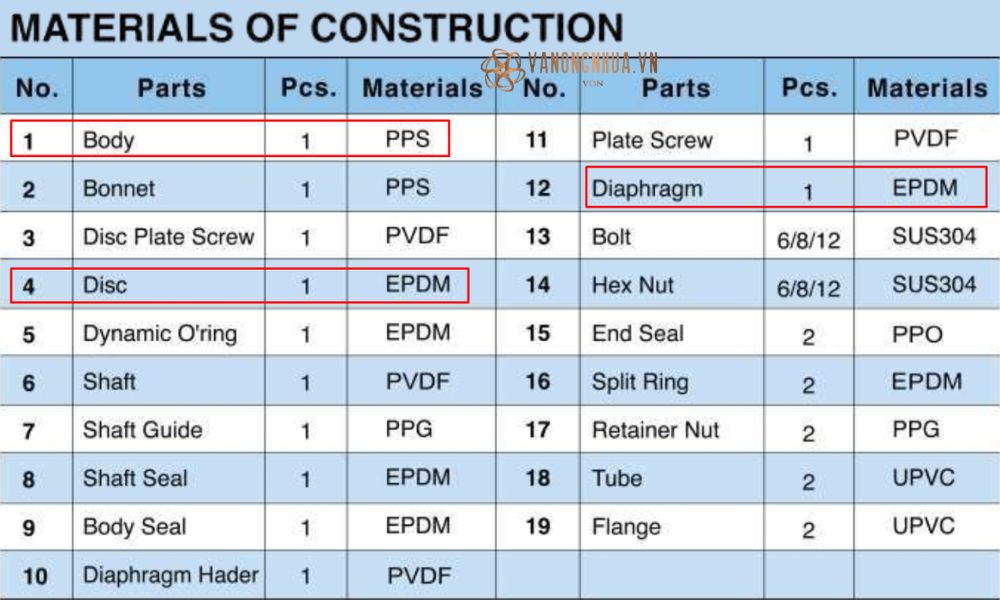

• Được đúc từ nhựa PPS (Polyphenylene Sulfide) – một loại vật liệu kỹ thuật cao cấp nổi tiếng với độ bền nhiệt và khả năng kháng hóa chất tốt
• Bộ phận đĩa và màng van được chế tạo từ cao su EPDM
  • Đảm bảo van vận hành êm ái
  • Màng van có độ đàn hồi cao giúp kín khít tốt khi đóng van ngăn dòng chảy
• Ngoài ra, các chi tiết phụ trợ cũng được chú trọng, chẳng hạn như
  • Trục van bằng nhựa PVDF, bulong bằng inox SUS304
  • Riêng van Shieyu YT300 flange, mặt bích làm từ nhựa uPVC nhằm giảm chi phí sản xuất, vẫn đảm bảo chống chịu được với hóa chất nhẹ

4. Thông số kích thước van Shieyu YT series

Một kỹ sư giỏi luôn bắt đầu từ bảng thông số kỹ thuật. Việc nắm rõ kích thước giúp bố trí không gian lắp đặt khoa học, tránh va chạm thiết bị và tối ưu hóa dòng chảy.

• Dòng Shieyu YT series cung cấp dải kích thước từ DN12 đến DN50
• Phù hợp với hầu hết các nhánh ống phân phối trong công nghiệp.

4.1 Kích thước van chuẩn JIS

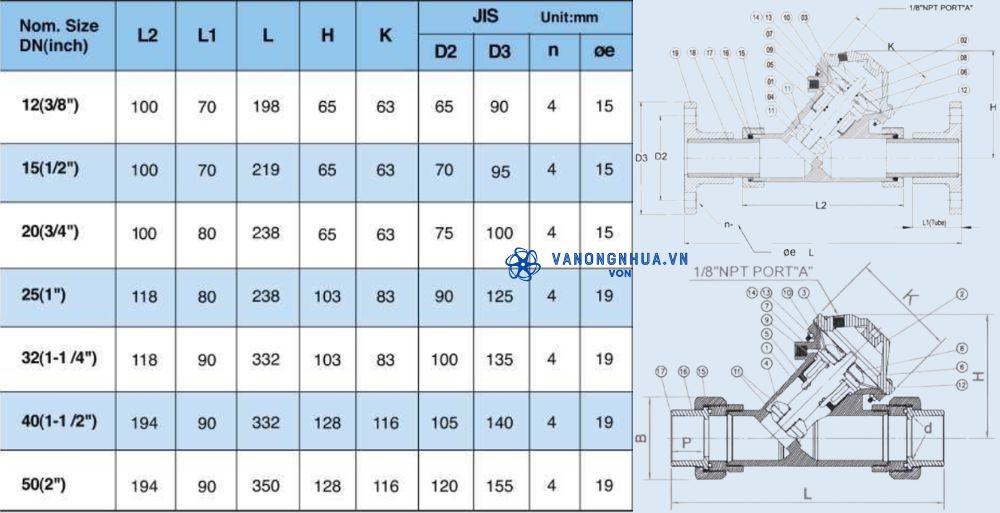

Với van Shieyu YT series thiết kế theo tiêu chuẩn JIS, các thông số kích thước chính cần lưu ý như sau

• Chiều dài đầu nối L1: 70mm ~ 90mm
• Chiều dài van L: 198mm ~ 350mm
• Chiều cao H: 65mm ~ 128mm
• Đường kính tay quay K: 63mm ~ 116mm

Riêng dòng Shieyu YT300 flange, dưới đây là chi tiết kích thước mặt bích

• Đường kính mặt bích D3: 90mm ~ 155mm
• Đường kính vòng bulong D2: 65mm ~ 120mm
• Số lỗ bulong n = 4
• Đường kính bulong Øe: Ø15 ~ Ø19

4.2 Thông số kích thước van chuẩn ANSI

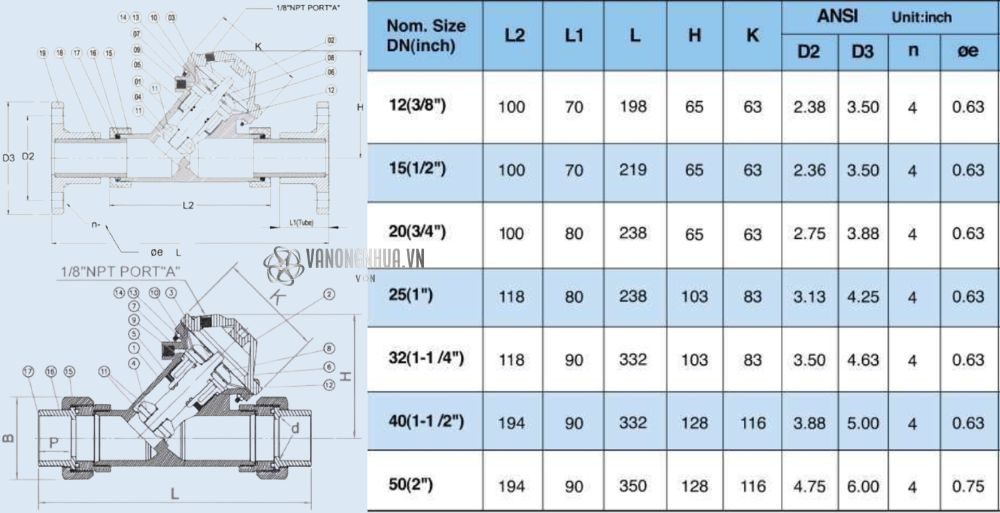

Các thông số về chiều dài, chiều cao và độ dài tay quay của van Shieyu YT series theo chuẩn ANSI giống như van chuẩn JIS. Sự khác biệt nằm ở kích thước mặt bích với dòng Shieyu YT300 flange

• Đường kính mặt bích D3: 3,5 inch ~ 6 inch
• Đường kính vòng bulong D2: 2,38 inch ~ 4,75 inch
• Số lỗ bulong n = 4
• Đường kính bulong Øe: 0,63 inch ~ 0,75 inch

4.3 Chi tiết kích thước van chuẩn DIN

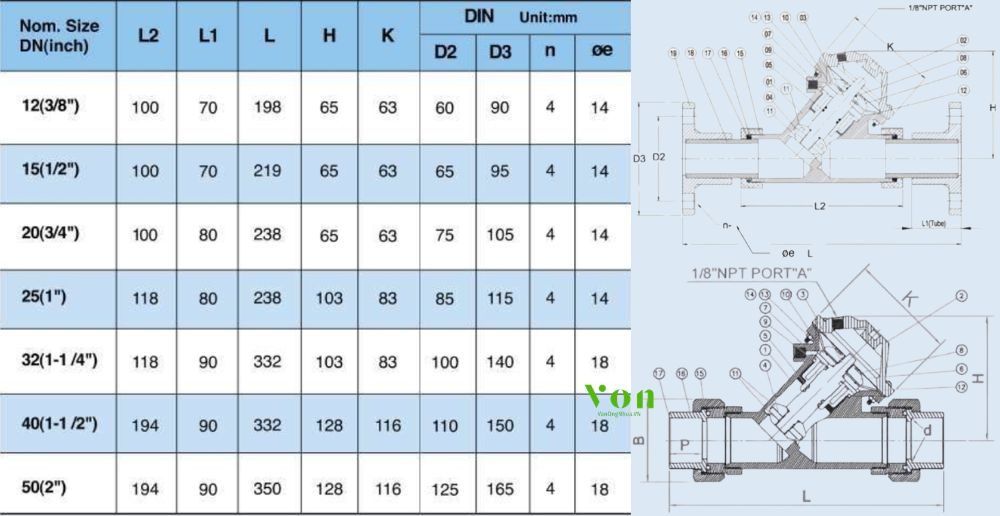

Thông số L1, L, H, K của van Shieyu YT series chuẩn DIN giống với van chuẩn JIS. Riêng dòng Shieyu YT300 flange có sự khác nhau về kích thước mặt bích

• Đường kính mặt bích D3 từ 90mm ~ 165mm
• Đường kính vòng bulong D2 từ 60mm ~ 125mm
• Số lỗ bulong n = 4
• Đường kính bulong Øe từ Ø14 ~ Ø18
