Đại lý van bướm Hershey – Đủ 4 kiểu vận hành – Sẵn HN & HCM

Van bướm Hershey là giải pháp đóng ngắt và điều tiết dòng chảy đường kính lớn ưu việt nhất trong danh mục van Hershey, phủ rộng từ kích thước 2″ ~ 24″ (DN50 ~ DN600). Từ tay gạt thủ công đến dẫn động khí nén và điện tự động, van bướm nhựa Hershey đáp ứng mọi yêu cầu điều khiển trong công nghiệp hóa chất, xử lý nước và hạ tầng kỹ thuật.

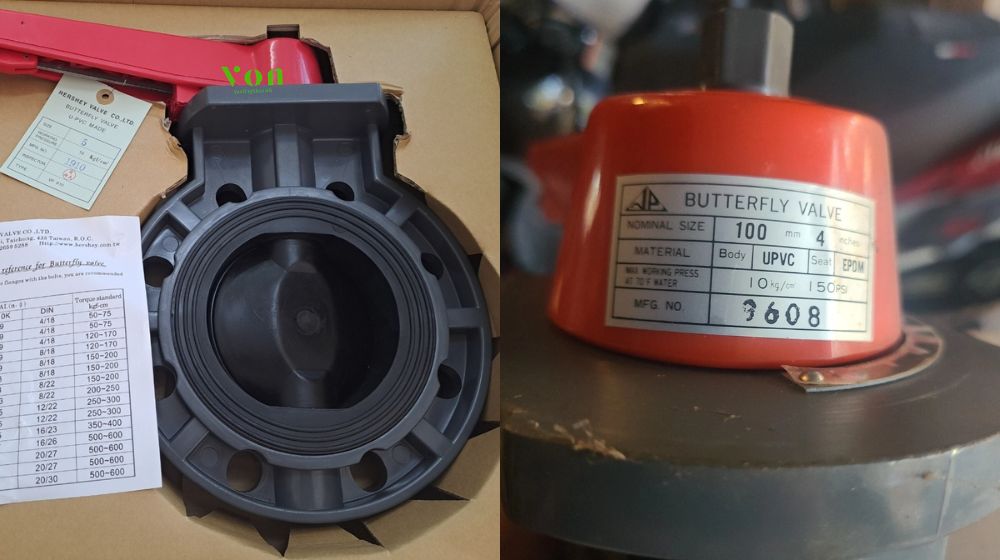

1. Van bướm nhựa Hershey là gì

Van bướm Hershey hoạt động theo nguyên lý đĩa van xoay 90° quanh trục tâm để đóng/mở dòng chảy. Thiết kế kết hợp thân van nhựa kỹ thuật cao cùng đĩa van nhựa và đệm kín EPDM/FPM toàn viền tạo ra giải pháp van cỡ lớn vượt trội so với van bướm kim loại truyền thống:

• Cấu trúc kẹp wafer: Lắp trực tiếp giữa 2 mặt bích đường ống, tiết kiệm không gian và chi phí lắp đặt so với van có mặt bích riêng.
• Đĩa van hiển thị góc mở: Vạch chỉ thị trên thân van và cần gạt cho thấy rõ góc mở 0° ~ 90°, vận hành trực quan không cần thiết bị đo thêm
• Tương thích 4 kiểu dẫn động: Cùng một thân van có thể lắp tay gạt, hộp số tay quay, bộ truyền khí nén hoặc điện, linh hoạt nâng cấp tự động hóa mà không thay van

Dải kích thước 2″ ~ 24″ và áp suất đến 150 PSI giúp van bướm nhựa Hershey thay thế hoàn toàn van bướm kim loại trong môi trường hóa chất ăn mòn với chi phí chỉ bằng 30~50%

2. Vận hành van bướm Hershey

Van bướm Hershey được phân thành 4 nhóm chính dựa trên cơ cấu vận hành. Mỗi nhóm đều mang lại 4 tùy chọn vật liệu nhựa kỹ thuật cao cấp phù hợp với từng môi trường lưu chất đặc thù.

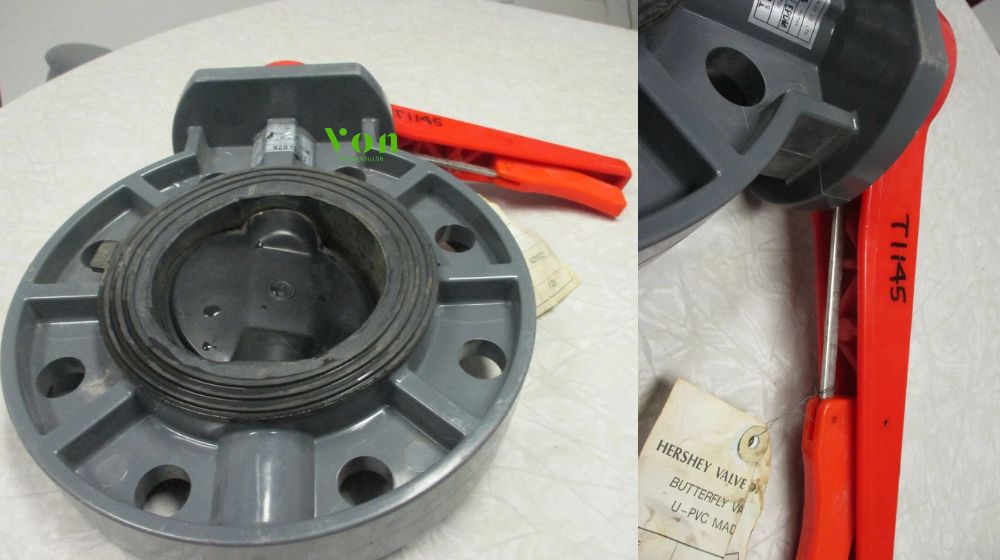

2.1 Van bướm nhựa Hershey tay gạt

Van bướm Hershey sử dụng tay gạt cơ học, khóa vị trí bằng lẫy hãm Spring Lock, kích thước DN50 ~ DN200, phù hợp vận hành thủ công tần suất cao:

• VP-810 (uPVC): Tiêu chuẩn với đĩa PP, đệm EPDM/FPM và trục SUS 410 xử lý nhiệt, đáp ứng tốt các nhu cầu cơ bản
• VP-811 (cPVC): Chuyên dụng cho môi trường nước nóng và các dòng hóa chất oxy hóa mạnh
• VP-813 (PVDF): Kháng axit đậm đặc và dung môi hữu cơ mạnh ở điều kiện khắc nghiệt
• VP-814 (PP): Chịu kiềm mạnh, độ bền cơ học cao, đặc biệt phù hợp cho các hệ thống lắp đặt ngoài trời

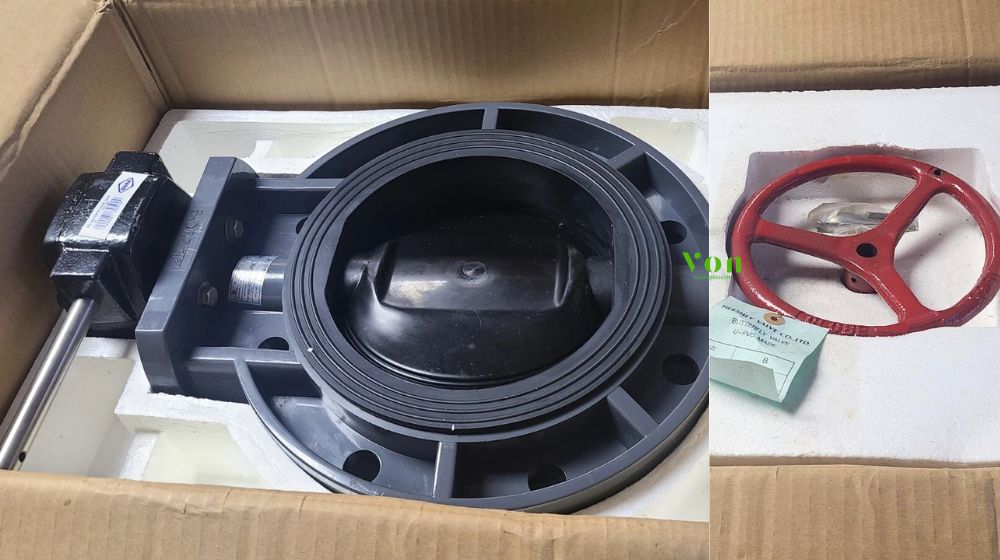

2.2 Van bướm Hershey tay quay hộp số

Dẫn động qua hộp số trợ lực FC và tay quay Hand-Wheel, giúp vận hành nhẹ nhàng trên các đường ống kích thước lớn hoặc hệ thống cần lực đóng mở cao:

• VP-820 (PVC): Giải pháp kinh tế cho đường ống lớn, trang bị đệm EPDM và đĩa PP (độ dày giảm theo kích thước)
• VP-821 (cPVC): Vận hành lưu chất hóa chất nhiệt độ cao (lên đến 90°C)
• VP-823 (PVDF): Kiểm soát và cô lập dòng axit đặc, dung môi trong các hệ thống cỡ lớn
• VP-824 (PP): Chuyên dụng cho đường ống lớn trong xử lý nước thải và hóa chất kiềm tính

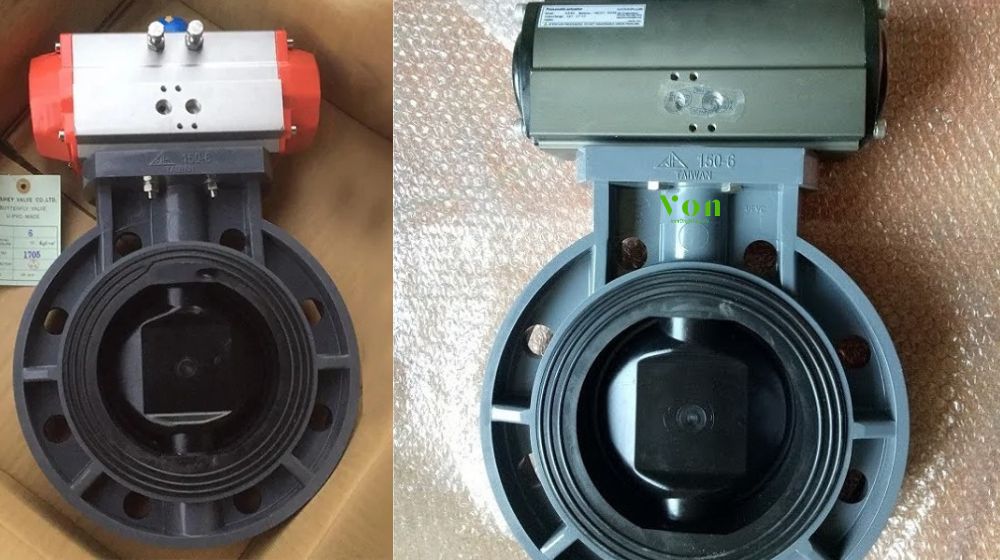

2.3 Van bướm Hershey khí nén

Tích hợp bộ truyền động khí nén tự động (tùy chọn tác động kép Double Acting hoặc lò xo tự đóng Spring Return), đáp ứng hoàn hảo cho hệ thống tự động hóa yêu cầu đóng/mở nhanh:

• VP-830 (PVC): Tiêu chuẩn công nghiệp. Áp suất khí điều khiển Min 2.5 Bar (36PSI) ~ Max 8 Bar (116PSI)
• VP-831 (cPVC): Giải pháp tự động hóa tối ưu cho dòng hóa chất ăn mòn ở nhiệt độ cao
• VP-833 (PVDF): Kiểm soát tự động hóa lưu chất đặc biệt tinh khiết hoặc axit đậm đặc trong ngành sản xuất bán dẫn
• VP-834 (PP): Ứng dụng phổ biến trong các hệ thống xử lý nước thải tự động hóa hoàn toàn

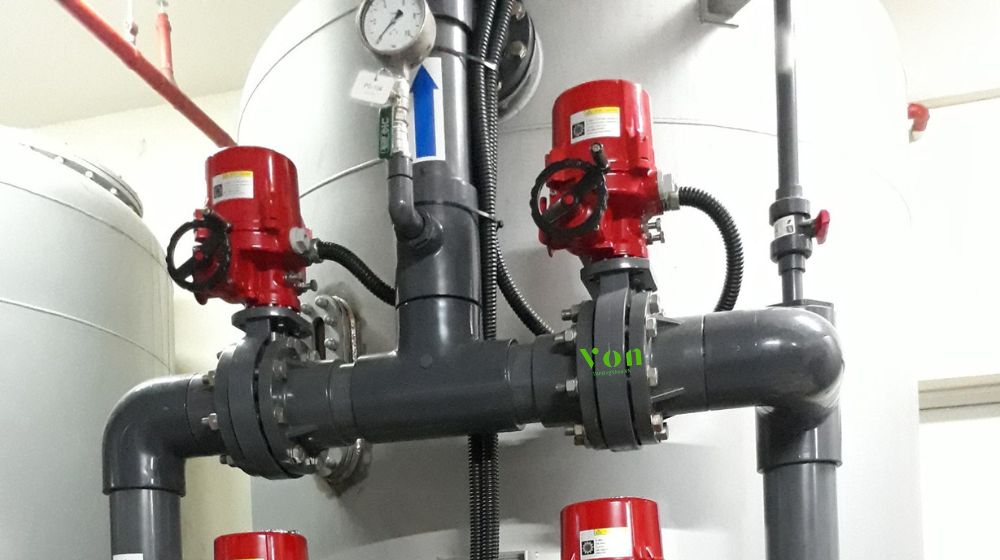

2.4 Van bướm nhựa Hershey điều khiển điện

Trang bị bộ truyền động điện tự động, hỗ trợ điều khiển từ xa hoặc tích hợp trực tiếp vào hệ thống SCADA/DCS:

• VP-840 (PVC):
  • Hỗ trợ cơ cấu vận hành thủ công khi mất điện tiện lợi mà không cần ly hợp
• VP-841 (cPVC):
  • Điều khiển điện tự động chuyên dụng cho các hệ thống hóa chất nhiệt độ cao
• VP-843 (PVDF):
  • Điều khiển điện chính xác cao cho dây chuyền sản xuất bán dẫn và hóa chất đặc biệt
• VP-844 (PP):
  • Tự động hóa kiểm soát, điều tiết lưu lượng trong các nhà máy xử lý nước quy mô lớn

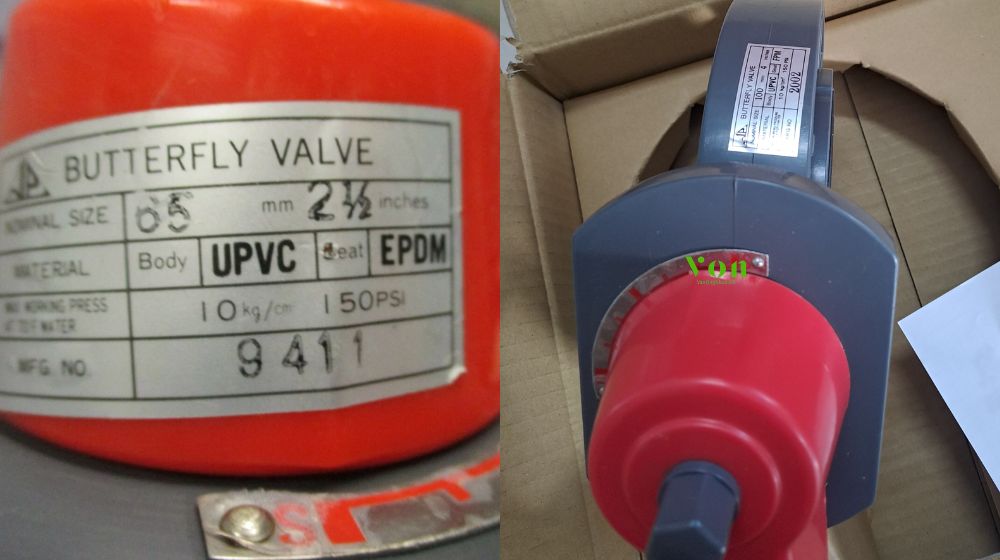

3. Thông số kỹ thuật của van bướm nhựa Hershey

Dưới đây là các thông số vận hành cốt lõi của van bướm nhựa Hershey được trích xuất trực tiếp từ catalog nhà sản xuất:

• Áp suất VP-810:
  • Kích cỡ 2″ ~ 8″ chịu áp tối đa 150 PSI ở 23°C
• Áp suất VP-820/830/840 (ở 23°C):
  • Giảm dần theo kích cỡ từ 150 PSI (2″~10″) xuống còn 51 PSI (20″~24″)
• Nguồn khí bộ điều khiển (VP-830):
  • Áp suất 2.5 ~ 8 Bar; loại tác động kép (Double Acting) hoặc lò xo tự hồi (Spring Return)
• Điện áp bộ điều khiển (VP-840):
  • AC 1 pha (110/220V) hoặc 3 pha (220/380/460V)
  • Có thể vận hành bằng tay khi mất điện
• Tiêu chuẩn lắp Actuator:
  • Tuân thủ ISO 5211, DIN 3337, VDI/VDE 3845, NAMUR

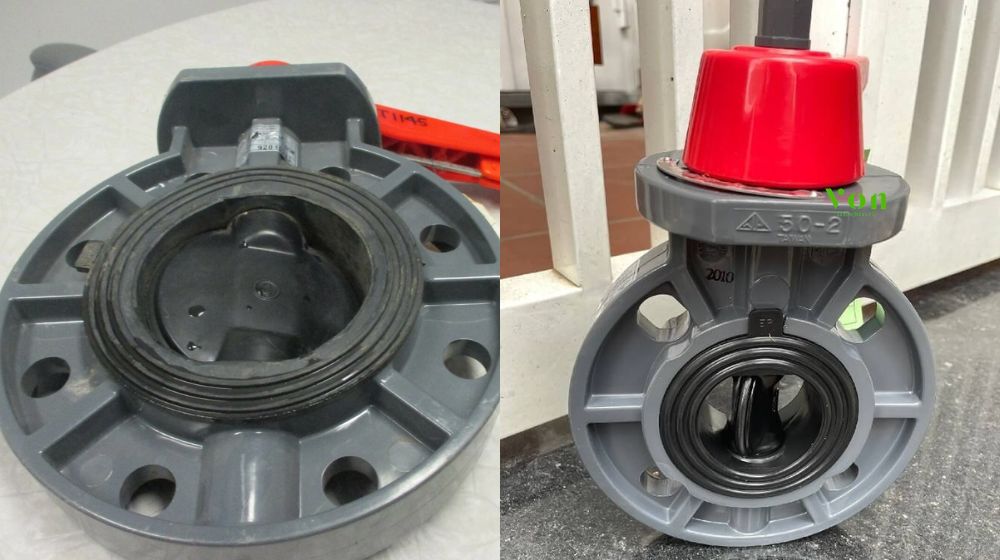

4. Tiêu chuẩn của van bướm Hershey

Để đảm bảo khả năng đồng bộ trên mọi hệ thống đường ống, van bướm Hershey được định hình cấu trúc theo các khung tiêu chuẩn quốc tế sau:

• ANSI / JIS / DIN:
  • Kích thước van bướm Hershey tương thích đồng thời 3 hệ tiêu chuẩn mặt bích
  • Lắp ngay vào hệ thống đường ống hiện hữu mà không cần thay mặt bích
• ISO 5211 / DIN 3337 / VDI/VDE 3845 / NAMUR:
  • Chuẩn lắp bộ truyền động khí nén VP-830
  • Tương thích actuator các hãng Airtorque, Rotex, Parker và Biffi.
• SGS / BSMI:
  • Kiểm định độc lập về chất lượng nhựa và độ bền áp suất theo tiêu chuẩn Đài Loan và quốc tế

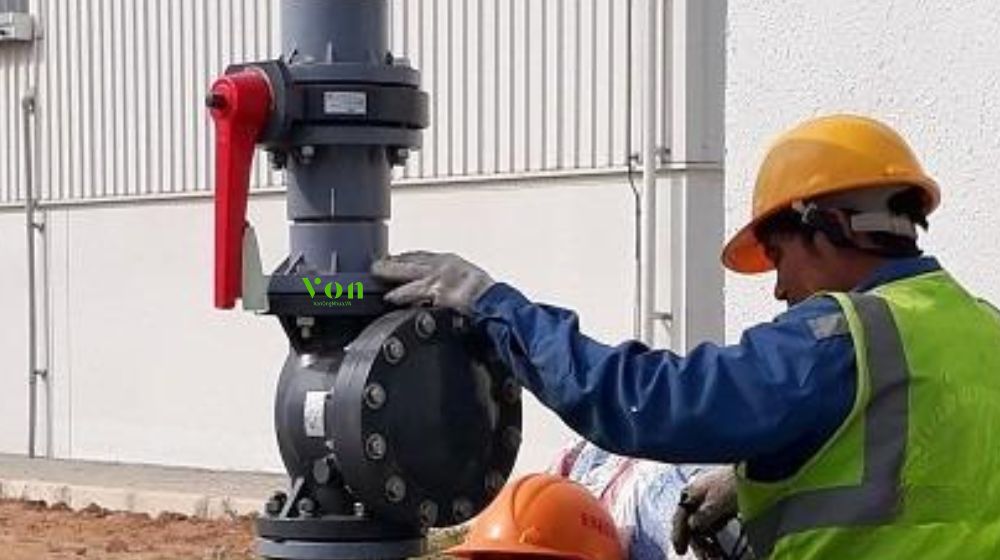

5. Ứng dụng van bướm Hershey trong hệ thống

Van bướm nhựa Hershey là lựa chọn tối ưu cho các hệ thống đường ống cỡ lớn trong nhiều ngành công nghiệp nhờ khả năng chống ăn mòn vượt trội và độ bền cao. Một số ứng dụng tiêu biểu có thể kể đến như:

• Nhà máy hóa chất và mạ điện: Kiểm soát đường ống axit đặc và dung dịch mạ cỡ lớn
• Trạm xử lý nước sạch và nước thải: Lắp trên đường ống chính cấp hóa chất Clo, PAC, NaOH
• Hệ thống làm mát công nghiệp: Điều tiết lưu lượng nước làm mát trong tháp giải nhiệt
• Tự động hóa nhà máy: Tích hợp vào hệ thống SCADA/DCS để điều khiển từ xa
• Hạ tầng cấp nước đô thị: Lắp tại các trạm bơm cấp nước đường kính lớn

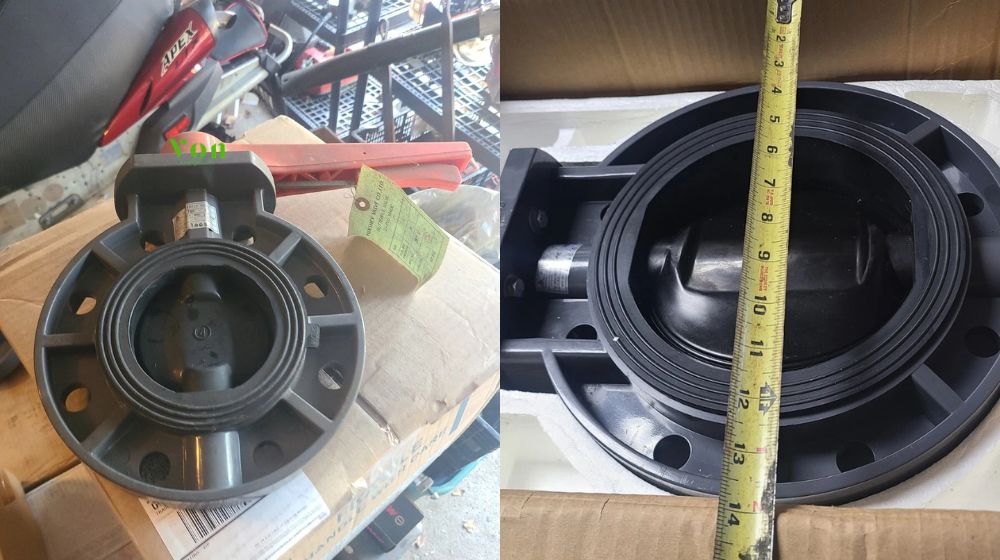

6. Ưu điểm của van bướm Hershey

Van bướm Hershey sở hữu nhiều ưu điểm vượt trội so với van bướm kim loại và các dòng van đóng cắt khác trong ứng dụng đường ống lớn, cụ thể như:

• Thiết kế wafer siêu gọn giúp chiều dài lắp đặt ngắn hơn đáng kể so với van cổng cùng cỡ
• Đĩa van mỏng cản trở dòng chảy tối thiểu khi mở hoàn toàn giúp tổn thất áp suất thấp
• Vạch chỉ thị hiển thị trực quan và rõ ràng góc độ đóng mở từ 0° ~ 90°
• Thân van cho phép nâng cấp lên tay quay hoặc bộ điều khiển tự động một cách linh hoạt
• Chất liệu nhựa cao cấp mang lại khả năng kháng ăn mòn tuyệt đối và không bị rỉ sét

7. Hướng dẫn chọn van bướm Hershey

Để chọn đúng model van bướm nhựa Hershey, cần xác định 4 yếu tố kỹ thuật chính:

• Loại lưu chất:
  • Nước và dung dịch thông thường → PVC (VP-810/820)
  • Nước nóng đến 90°C → CPVC (VP-811/821)
  • Axit đặc, dung môi → PVDF (VP-813/823)
  • Kiềm mạnh, ngoài trời → PP (VP-814/824).
• Kiểu dẫn động:
  • Thủ công, đường ống 2″~8″ → VP-810 tay gạt
  • Đường ống lớn 8″~24″ → VP-820 tay quay
  • Tự động khí nén → VP-830
  • Điều khiển từ xa SCADA/DCS → VP-840 điện
• Kích thước và áp suất:
  • Kiểm tra bảng áp suất, lưu ý áp suất giảm dần từ 150 PSI (2″~10″) xuống 51 PSI (20″~24″) cho dòng VP-820/830/840.
• Vật liệu đệm kín:
  • Dung dịch nước, axit loãng → EPDM
  • Dầu, dung môi hữu cơ → FPM

Để được tư vấn chọn đúng model van bướm Hershey và kiểm tra tương thích với hệ thống tự động hóa hiện hữu, người mua hàng vui lòng liên hệ đội ngũ kỹ thuật để được hỗ trợ tra cứu catalog và báo giá chính xác.
