Hershey VP 824 PP

Hershey VP 824 là dòng van bướm nhựa tay quay cao cấp của Hershey, nổi bật với thân van bằng vật liệu PP và cơ cấu hộp số vô lăng giảm tốc. Thiết bị phù hợp cho các hệ thống đường ống yêu cầu khả năng kháng hóa chất và vận hành ổn định.

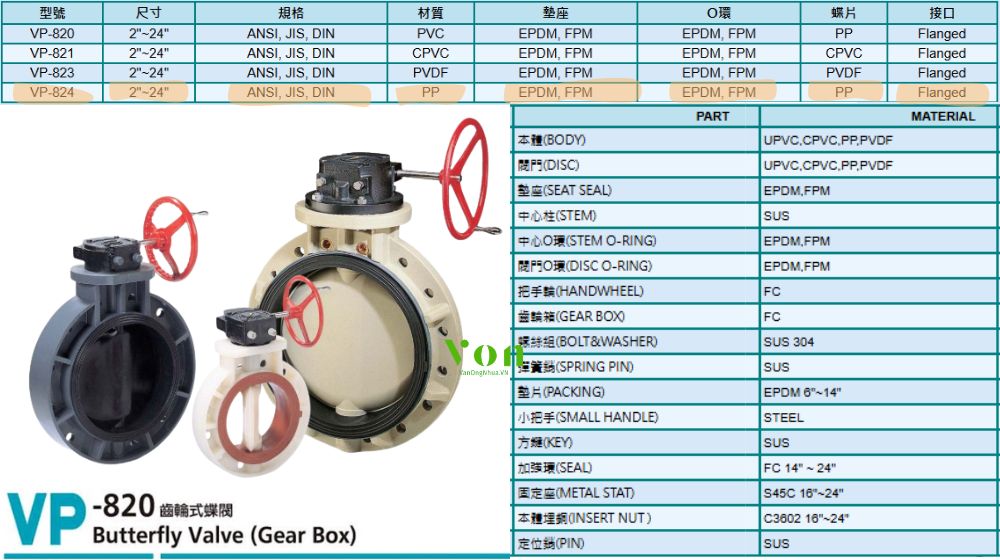

1. Hershey VP 824 là gì

Hershey VP 824 (hay van bướm tay quay VP 824) là dòng van bướm Hershey sử dụng hộp số tay quay vô lăng giảm tốc để điều khiển đóng mở. Van có thiết kế Wafer mỏng gọn, giúp tiết kiệm không gian lắp đặt, đồng thời vật liệu PP mang lại khả năng kháng nhiều loại hóa chất và độ bền cơ học tốt.

• Kháng bazơ và kiềm nóng: Nhựa PP có khả năng chống chịu tốt với các dung dịch kiềm ở nhiệt độ lên đến 80°C, phù hợp với nhiều hệ thống xử lý hóa chất
• Khối lượng nhẹ: Vật liệu PP có tỷ trọng thấp, giúp giảm tải trọng lên hệ thống đường ống và giá đỡ, đặc biệt đối với các tuyến ống có kích thước lớn

2. Thông số kỹ thuật của Hershey VP 824

Van bướm tay quay VP 824 được sản xuất với các thông số kỹ thuật theo tiêu chuẩn của hãng van Hershey như sau:

• Dải kích cỡ: Từ 2″ (DN50) đến 24″ (DN600)
• Áp suất làm việc tại 23°C:
  • 2″ – 10″: 150 PSI
  • 12″: 100 PSI
  • 14″ – 16″: 86 PSI
  • 18″: 72 PSI
  • 20″ – 24″: 51 PSI
• Vật liệu thân van và đĩa: Nhựa PP
• Đệm làm kín ): EPDM hoặc FPM

3. Cấu tạo hộp số tay quay Hershey VP 824

Hershey VP 824 sử dụng cơ cấu hộp số giảm tốc kết hợp vô lăng tay quay, giúp thao tác đóng mở nhẹ nhàng ngay cả với các kích thước van lớn.

• Hộp số giảm tốc (Gearbox): Truyền mô-men từ vô lăng đến trục van thông qua bộ bánh răng, giúp giảm lực thao tác và điều khiển đĩa van ổn định
• Thước chỉ thị góc mở (Indicator Plate): Bố trí trên đỉnh hộp số, hiển thị vị trí đóng, mở của đĩa van, giúp người vận hành dễ dàng theo dõi trạng thái làm việc của van

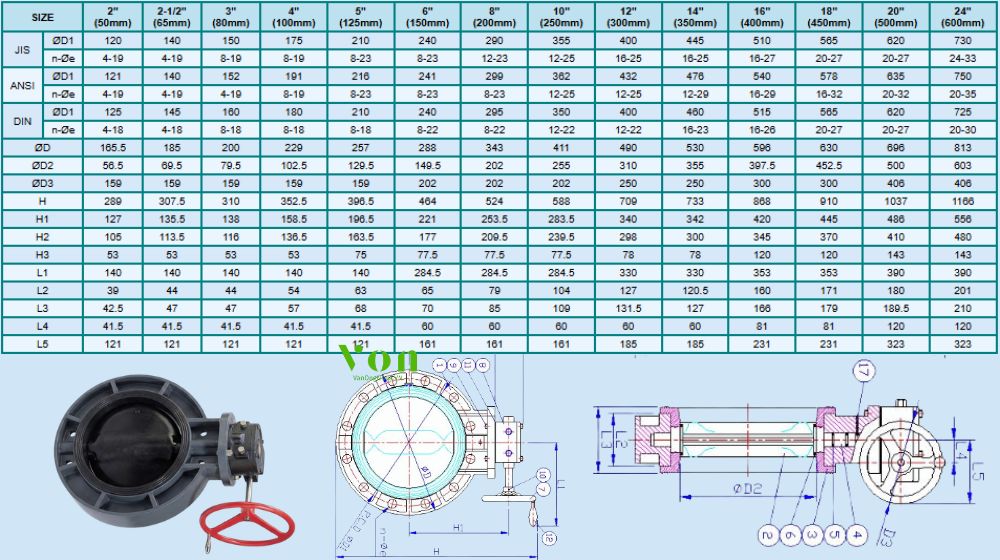

4. Kết nối và kích thước của Hershey VP 824

Hershey VP 824 được thiết kế kết nối mặt bích (Flanged), tương thích với các tiêu chuẩn ANSI, JIS và DIN. Thông số kích thước lắp đặt chi tiết của từng kích cỡ của loại van nhựa này được trình bày trong bảng dưới đây (đơn vị: mm):

5. Lưu ý lắp đặt Hershey VP 824

Khi lắp đặt Hershey VP 824 trên các hệ thống có lưu chất nhiệt độ cao, cần lưu ý đến hiện tượng giãn nở nhiệt của đường ống để đảm bảo độ bền và khả năng vận hành của van.

• Bố trí khớp giãn nở: Lắp khớp nối mềm hoặc Expansion Loop gần van để giảm ứng suất do giãn nở nhiệt của đường ống
• Sử dụng mặt bích xoay (Loose Flange): Kết hợp Stub End với mặt bích xoay và cố định thân van lên giá đỡ nhằm hạn chế tải trọng cơ học tác động lên van

6. Ứng dụng của Hershey VP 824

Nhờ vật liệu PP kết hợp cơ cấu hộp số tay quay giảm tốc, van bướm tay quay  VP 824 được sử dụng trong nhiều hệ thống đường ống công nghiệp, tiêu biểu như:

• Hệ thống xử lý nước thải: Điều tiết các đường ống dẫn nước thải chứa kiềm, hóa chất hoặc nước muối
• Dây chuyền hóa chất: Đóng mở các đường ống vận chuyển dung dịch kiềm và nhiều loại hóa chất có tính ăn mòn
• Hệ thống dệt nhuộm: Điều khiển lưu lượng trên các tuyến ống cấp, hồi hoặc xả hóa chất trong dây chuyền sản xuất
