Hershey VP 830 PVC

Hershey VP 830 là dòng van bướm Hershey điều khiển tự động bằng khí nén được thiết kế cho các hệ thống xử lý nước, nước thải và châm hóa chất công nghiệp. Bộ truyền động khí nén giúp van đóng mở nhanh, đáp ứng yêu cầu điều khiển từ xa và tự động hóa trên đường ống.

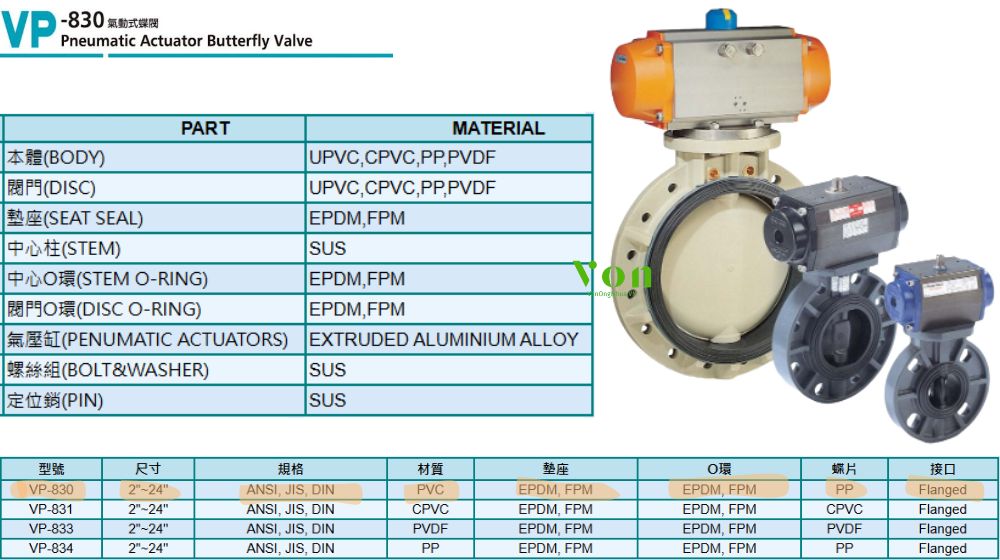

1. Giới thiệu về Hershey VP 830

Hershey VP 830 (hay van bướm khí nén VP 830) thuộc dòng van bướm nhựa điều khiển khí nén của Hershey, kết hợp giữa thân van bướm nhựa PVC dạng wafer và bộ truyền động khí nén. Van phù hợp với các hệ thống tự động hóa, cho phép điều khiển đóng mở van từ xa với thời gian phản hồi nhanh:

• Đóng mở van tự động thông qua bộ truyền động khí nén tác động đơn hoặc tác động kép
• Hoàn thành hành trình quay 90° chỉ trong khoảng 1 ~ 2 giây, đáp ứng yêu cầu vận hành liên tục
• Lắp kẹp giữa hai mặt bích, giúp tiết kiệm không gian và thuận tiện cho việc lắp đặt
• Có khả năng kháng nhiều loại hóa chất và phù hợp với nhiều hệ thống đường ống công nghiệp

2. Cơ cấu truyền động van bướm khí nén VP 830

Hershey VP 830 được trang bị bộ truyền động khí nén Rack & Pinion, chuyển đổi năng lượng khí nén thành chuyển động quay của trục van. Nguyên lý hoạt động của bộ truyền động được thể hiện qua các đặc điểm sau:

• Cơ cấu bánh răng thanh răng (Rack & Pinion):
  • Áp lực khí nén đẩy piston dịch chuyển tịnh tiến, thanh răng gắn trên piston sẽ quay bánh răng của trục trung tâm 90° để đóng mở đĩa van
• Tác động đơn và tác động kép:
  • Bộ khí nén tác động kép dùng khí nén để đóng và mở, bộ tác động đơn tự động đóng kín đĩa van bằng phản lực lò xo khi mất khí nén

3. Đặc tính kỹ thuật và thông số vận hành

Van bướm khí nén Hershey VP 830 được sản xuất với các thông số kỹ thuật và điều kiện vận hành tiêu chuẩn của hãng van Hershey như sau:

• Dải kích cỡ: Từ 2″ (DN50) ~ 24″ (DN600)
• Vật liệu thân van và đĩa: Nhựa PVC
• Đệm làm kín (Seat): EPDM hoặc FPM
• Vật liệu trục van: SUS410 xử lý nhiệt, tùy chọn SUS304 / SUS316
• Áp suất làm việc tại 23°C:
  • 2″–10″: 150 PSI
  • 12″: 100 PSI
  • 14″ ~ 16″: 86 PSI
  • 18″: 72 PSI
  • 20″ ~ 24″: 51 PSI
• Áp suất khí nén điều khiển: 2.5 ~ 8 Bar (36 ~ 116 PSI)
• Tiêu chuẩn lắp bộ truyền động: ISO 5211 và DIN 3337

4. Quy cách kích thước Hershey VP 830

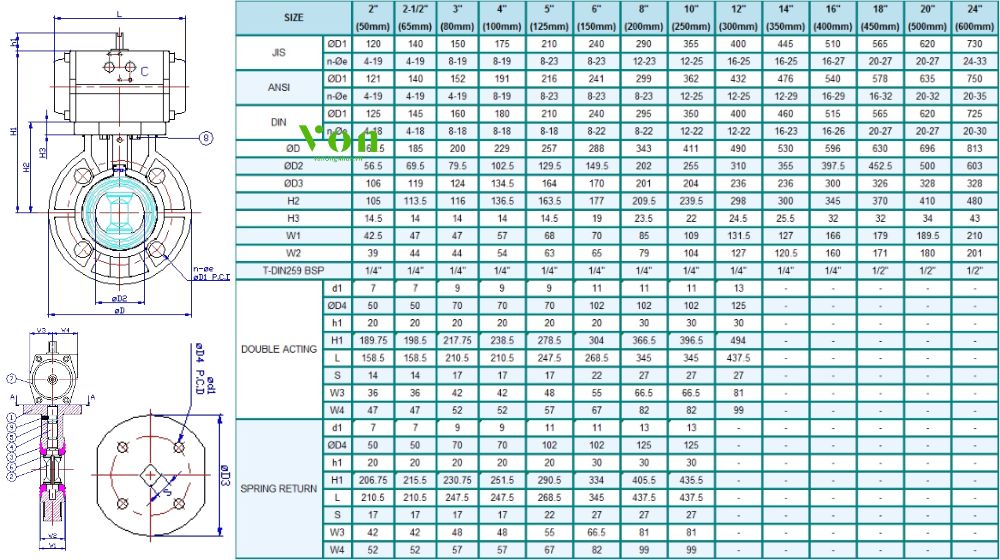

Hershey VP 830 được thiết kế kết nối Wafer, tương thích với các tiêu chuẩn mặt bích ANSI, JIS và DIN. Kích thước lắp đặt của từng quy cách được thể hiện trong bảng dưới đây:

5. Giám sát trạng thái vận hành Hershey VP 830

Hershey VP 830 có thể tích hợp hộp công tắc giới hạn hành trình (Limit Switch Box) để giám sát trạng thái đóng mở và phản hồi tín hiệu về hệ thống điều khiển.

• Hộp công tắc hành trình: Lắp trên đỉnh bộ truyền động khí nén, tích hợp micro switch hoặc cảm biến tiệm cận, kết hợp thước chỉ thị góc mở giúp dễ dàng quan sát trạng thái van
• Phản hồi tín hiệu: Khi van đạt vị trí đóng (0°) hoặc mở (90°), công tắc sẽ phát tín hiệu về PLC hoặc hệ thống điều khiển để phục vụ giám sát và vận hành từ xa

6. Ứng dụng của van bướm khí nén VP 830

Nhờ thân van PVC kết hợp bộ truyền động khí nén, Hershey VP 830 được ứng dụng trong nhiều hệ thống tự động hóa công nghiệp như:

• Điều khiển đóng mở các đường ống dẫn nước thải, hóa chất trung hòa và dung dịch xử lý
• Lắp đặt trên các đường ống cấp nước, nước tuần hoàn hoặc nước hồi lưu
• Tự động đóng ngắt các tuyến ống vận chuyển nhiều loại hóa chất phù hợp với vật liệu thân van
