Hershey VP 843 PVDF

Hershey VP 843 là giải pháp van bướm Hershey dành cho các hệ thống hóa chất, công nghệ bán dẫn và nước siêu tinh khiết. Thiết bị kết hợp vật liệu có khả năng kháng nhiều loại hóa chất với bộ truyền động điện, góp phần nâng cao mức độ tự động hóa của hệ thống.

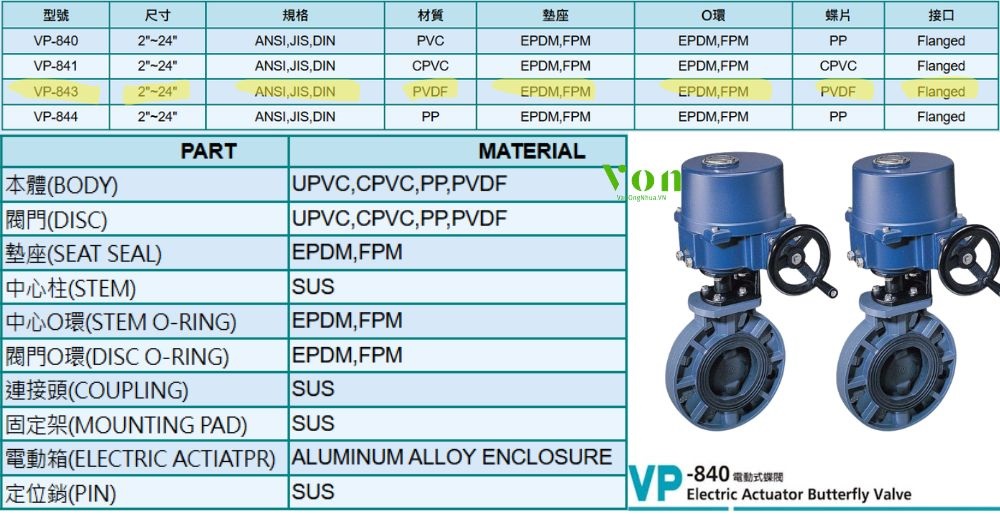

1. Hershey VP 843 là thiết bị van gì

Hershey VP 843 là dòng van bướm nhựa điều khiển điện được chế tạo từ vật liệu PVDF chất lượng cao của hãng van Hershey. Van bướm điện VP 843 được thiết kế cho các hệ thống hóa chất có tính ăn mòn cao và các dây chuyền yêu cầu độ tinh khiết của lưu chất, với những đặc điểm nổi bật như:

• Kháng hóa chất ăn mòn cực nóng 120°C: PVDF trơ hóa học hoàn toàn trước axit sulfuric H2SO4, axit nitric HNO3 đậm đặc nóng ở dải nhiệt độ lên đến 120°C (248°F)
• Độ tinh khiết sinh hóa tối đa: Nhựa PVDF không sinh ion kim loại hay phát tán hạt nhựa mịn vào lưu chất, đáp ứng tiêu chuẩn nước siêu tinh khiết UPW bán dẫn
• Điều khiển tuyến tính thông minh: Động cơ servo tiếp nhận tín hiệu analog (4-20mA / 0-10V) cho phép điều chỉnh đĩa bướm mở tuyến tính linh hoạt từ 0% đến 100%

2. Dải thông số của Hershey VP 843

Bảng định mức hoạt động của dòng thiết bị PVDF điện chính hãng Đài Loan:

• Kích cỡ: Từ 2″ ~ 24″
• Áp suất định mức (tại 23°C):
  • Cỡ 2″ ~ 10″: 150 PSI (10 Bar)
  • Cỡ 12″: 100 PSI (7 Bar)
  • Cỡ 14″ và 16″: 86 PSI (6 Bar)
  • Cỡ 18″: 72 PSI (5 Bar)
  • Cỡ 20″ ~ 24″: 51 PSI (3.5 Bar)
• Vật liệu đệm lót: EPDM / FPM
• Vật liệu trục van: SUS 410 / SUS 304 / SUS 316
• Tiêu chuẩn mặt gá bộ điện: Đáp ứng quy chuẩn ISO 5211 kết nối cơ học đồng tâm
• Lưu ý sử dụng an toàn: Không sử dụng khí nén hoặc khí ga để thử nghiệm áp lực

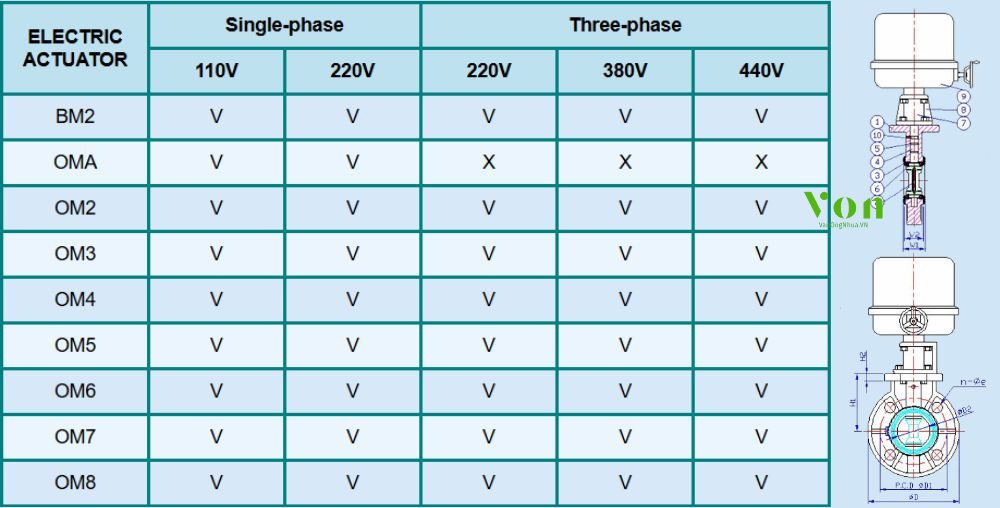

3. Điện áp của van bướm điện VP 843

Van bướm điện VP 843 được cung cấp với nhiều tùy chọn nguồn cấp, đáp ứng cả hệ thống điện 1 pha và 3 pha. Các mức điện áp phổ biến gồm:

• Điện 1 pha: 110VAC, 220VAC.
• Điện 3 pha: 220VAC, 380VAC, 440VAC

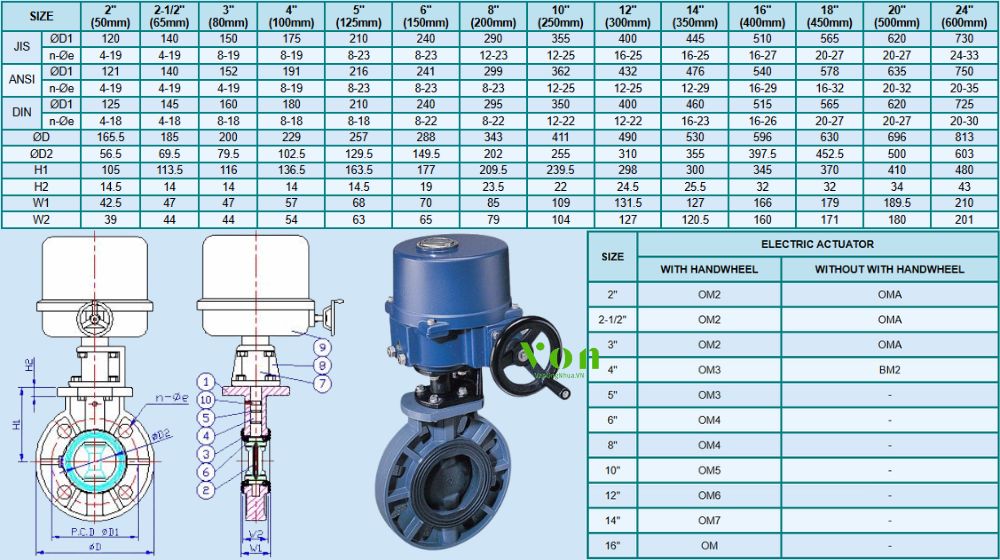

4. Thông số kích thước của Hershey VP 843

Dưới đây là bảng tra kích thước van bướm điện Hershey VP 843 từ 2″ đến 24″, được tổng hợp theo catalogue chính hãng của nhà sản xuất. Bảng bao gồm kích thước lắp đặt kiểu wafer và model bộ truyền động điện tương ứng cho từng cỡ van:

5. Kỹ thuật lắp đặt bích kẹp Hershey VP 843

Van bướm điện Hershey VP 843 sử dụng kiểu kết nối wafer, vì vậy quá trình lắp đặt cần tuân thủ đúng hướng dẫn kỹ thuật để đảm bảo độ kín, khả năng chịu áp và vận hành ổn định:

• Lắp đặt kiểu wafer: Van được đặt giữa hai mặt bích tiêu chuẩn, sau đó siết bu lông theo trình tự đối xứng để phân bố lực ép đồng đều, góp phần hạn chế rò rỉ tại vị trí kết nối
• Căn chỉnh đồng tâm: Trước khi siết chặt bu lông, cần căn chỉnh thân van và đường ống đồng tâm nhằm tránh hiện tượng đĩa van cọ sát vào thành ống khi đóng mở
• Kiểm tra hành trình vận hành: Sau khi hoàn tất lắp đặt, nên vận hành thử bộ truyền động để kiểm tra đĩa van có đóng mở hết hành trình, đồng thời xác nhận không xảy ra hiện tượng kẹt

6. Nhu cầu vận hành thực tế van bướm điện VP 843

Nhờ kết hợp vật liệu PVDF có khả năng kháng nhiều loại hóa chất với bộ truyền động điện tự động, van bướm điện Hershey VP 843 được ứng dụng trong nhiều hệ thống như:

• Điều khiển tự động các đường ống dẫn nước siêu tinh khiết (UPW) và hóa chất điện tử
• Đóng mở tự động các đường ống dẫn axit, kiềm và dung dịch có tính ăn mòn cao
• iều tiết lưu lượng trong các dây chuyền pha trộn, chiết rót và tuần hoàn hóa chất
• Điều khiển các tuyến ống yêu cầu vật liệu có độ tinh khiết cao và khả năng chống ăn mòn tốt
