Hershey VP 840 PVC

Hershey VP 840 là model nổi bật trong dòng van bướm Hershey tích hợp bộ truyền động điện, được thiết kế để tự động hóa quá trình đóng mở đường ống. Van phù hợp với các hệ thống phân phối nước sạch của tòa nhà, trạm xử lý nước tập trung và mạng lưới thu gom nước thải, giúp điều khiển dòng chảy từ xa một cách ổn định

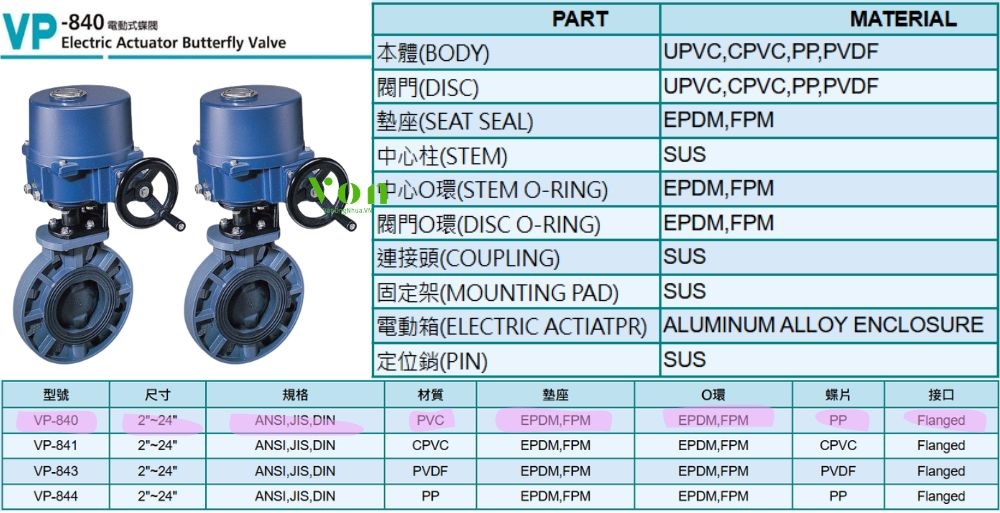

1. Tìm hiểu về Hershey VP 840

Hershey VP 840 là loại van bướm nhựa điều khiển điện làm bằng vật liệu PVC cao cấp từ hãng van Hershey. Van bướm điện VP 840 được thiết kế tích hợp động cơ điện đóng mở tự động thông minh với các ưu điểm vận hành nổi bật:

• Chống hóa chất và ăn mòn điện hóa: PVC có tính trơ trước nước muối loãng, nước cấp dư và nước thải sinh hoạt
• Đóng mở êm ái triệt tiêu búa nước: Động cơ điện xoay đĩa van 90° chậm rãi trong 10 ~ 20 giây, triệt tiêu hoàn toàn sự cố tăng áp đột ngột trong ống
• Độ nhẵn bóng bề mặt cao: Hạn chế tối đa sự tích tụ bùn cặn và vi sinh vật bám dính trên đĩa van, duy trì lưu lượng dòng chảy ở mức tối đa
• Kết nối wafer: Van được lắp kẹp giữa hai mặt bích tiêu chuẩn, giúp tiết kiệm không gian, giảm khối lượng đường ống và thuận tiện việc lắp đặt

2. Thông số kỹ thuật van bướm điện VP 840

Để phù hợp với nhiều điều kiện làm việc khác nhau, van bướm điện VP 840 được cung cấp với đa dạng kích cỡ, cấp áp suất, vật liệu làm kín và tùy chọn điện áp bộ truyền động. Thông số kỹ thuật của Hershey VP 840 gồm:

• Kích cỡ sản xuất: Từ 2″ ~ 24″
• Áp suất làm việc định mức (tại 23°C):
  • Cỡ 2″ ~ 10″: 150 PSI (10 Bar)
  • Cỡ 12″: 100 PSI (7 Bar)
  • Cỡ 14″ và 16″: 86 PSI (6 Bar)
  • Cỡ 18″: 72 PSI (5 Bar)
  • Cỡ 20″ ~ 24″: 51 PSI (3.5 Bar)
• Vật liệu thân: Nhựa PVC
• Vật liệu vòng đêm: EPDM / FPM
• Vật liệu trục van: Thép không gỉ SUS 410 / SUS 304 / SUS 316
• Điện áp cấp motor bộ điện:
  • 24VDC
  • 110VAC
  • 220VAC
  • 380VAC
  • 440VAC
• Tiêu chuẩn mặt gá bộ điện: Đáp ứng quy chuẩn ISO 5211 kết nối đồng bộ cơ khí

3. Cơ chế phản hồi tín hiệu Hershey VP 840

Hershey VP 840 sử dụng bộ truyền động motor quay 90°, tích hợp hệ thống điều khiển hành trình và phản hồi trạng thái, giúp giám sát quá trình đóng mở van từ xa hiệu quả hơn:

• Công tắc hành trình giới hạn (Limit Switches):
  • Bên trong bộ điện có gắn sẵn các micro switch cơ học ngắt điện tự động khi trục van quay chạm điểm mở hoàn toàn 90° hoặc đóng hoàn toàn 0° để bảo vệ cuộn dây động cơ
• Phản hồi tín hiệu điện về tủ PLC:
  • Đi kèm công tắc hành trình là hệ thống phản hồi tín hiệu dạng tiếp điểm khô, báo trạng thái đóng/mở van thực tế về tủ điều khiển trung tâm

4. Kích thước của van bướm điện VP 840

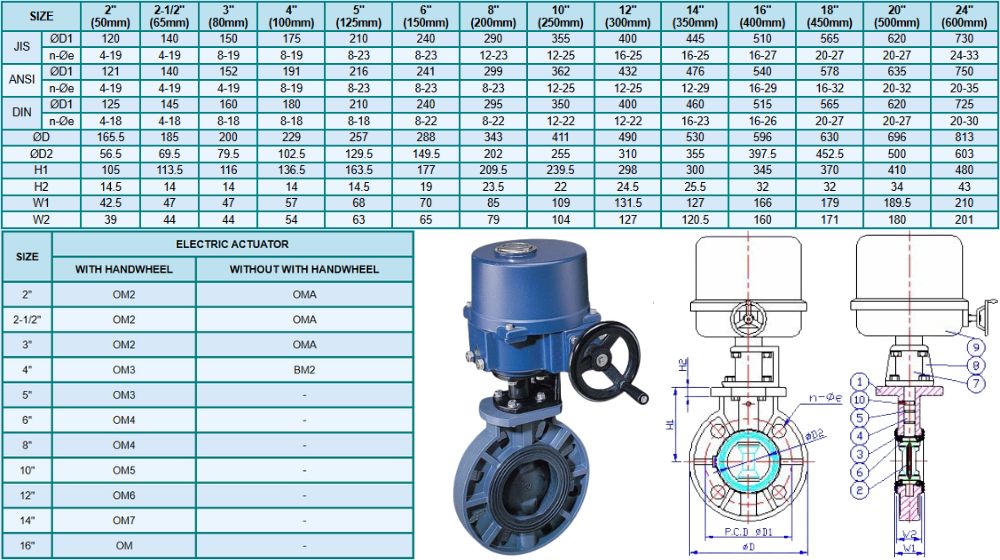

Để thuận tiện cho việc lựa chọn, thiết kế và lắp đặt loại van bướm nhựa PVC này, dưới đây là bảng tra kích thước van Hershey VP 840 từ cỡ 2″ đến 24″, được tổng hợp theo catalogue của nhà sản xuất

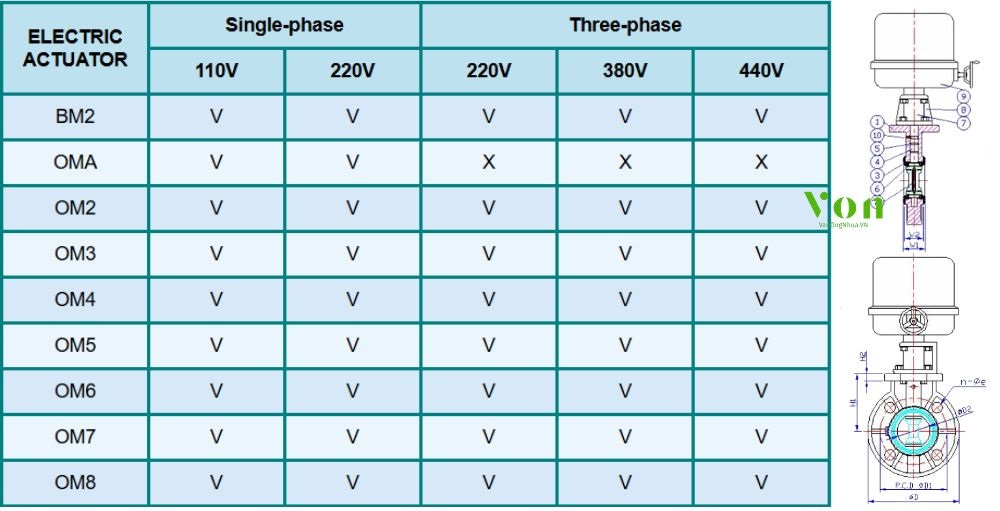

5. Điện áp của Hershey VP 840

Nhằm đáp ứng yêu cầu của nhiều hệ thống điều khiển tự động, van bướm điện VP 840 có thể kết hợp với nhiều model bộ truyền động điện và nhiều tùy chọn nguồn cấp khác nhau. Việc lựa chọn bộ điện sẽ phụ thuộc vào kích cỡ van, yêu cầu mô-men xoắn và điều kiện vận hành:

• Nguồn điện 1 pha: 110VAC / 220VAC
• Nguồn điện 3 pha: 220VAC / 380VAC / 440VAC
• Lựa chọn bộ truyền động theo kích cỡ van:
  • Van cỡ nhỏ 2″ ~ 4″ có thể sử dụng các model OMA, BM2 hoặc OM2 ~ OM3 tùy theo cấu hình có hoặc không có tay quay
  • Từ 5″ ~ 16″, van được trang bị các bộ truyền động OM3 ~ OM8, đáp ứng yêu cầu mô-men xoắn tăng dần theo kích thước van
• Tùy chọn tay quay khẩn cấp (Manual Override):
  • Phần lớn các bộ truyền động dòng OM được tích hợp tay quay dự phòng, cho phép vận hành van bằng tay khi mất nguồn điện

6. Ứng dụng của Hershey VP 840

Van bướm điện VP 840 được ứng dụng trong nhiều hệ thống cấp thoát nước và tự động hóa, tiêu biểu như:

• Trạm bơm cấp nước: Điều tiết tự động đường ống cấp nước sạch
• Nhà máy xử lý nước: Đóng mở đường ống lọc và rửa ngược bể lọc
• Hệ thống xử lý nước thải: Điều khiển các tuyến ống dẫn và phân phối nước
• Hệ thống nước làm mát: Kiểm soát lưu lượng nước tuần hoàn
• Dây chuyền châm hóa chất: Đóng ngắt đường ống hóa chất nồng độ phù hợp với PVC
• Hệ thống tưới tự động: Điều khiển đóng mở các tuyến ống tưới bằng tín hiệu điện
