Hershey VP 823 PVDF

Hershey VP 823 đến từ nhãn hiệu van Hershey, được phát triển nhằm đáp ứng nhu cầu đóng mở các đường ống hóa chất kích thước lớn trong điều kiện làm việc đến. Nhờ tích hợp hộp số giảm tốc và thân PVDF, van bướm tay quay VP 823 cho thao tác nhẹ, đồng thời phù hợp với nhiều môi trường lưu chất ăn mòn

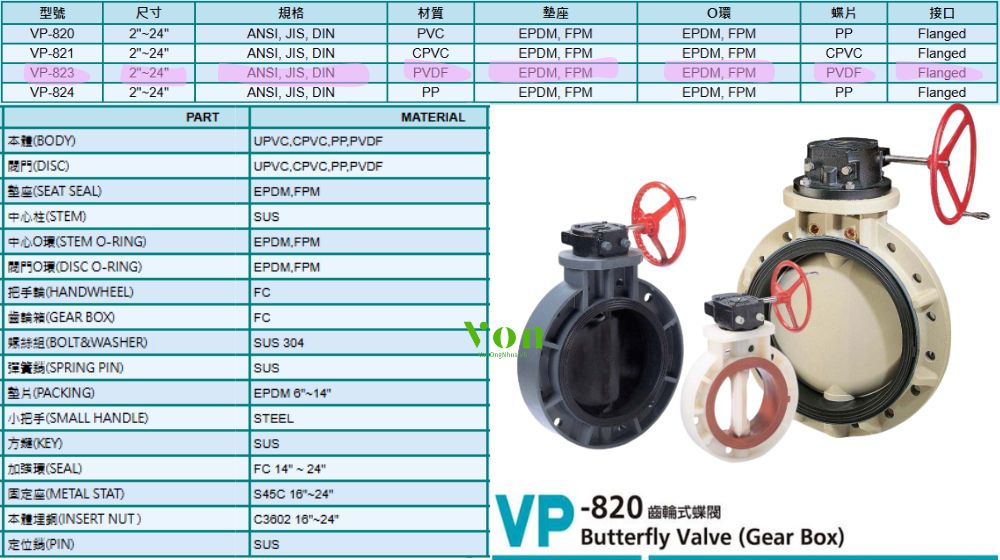

1. Độ bền của Hershey VP 823

Hershey VP 823 là dòng van bướm nhựa tay quay được thiết kế cho các hệ thống dẫn hóa chất có nhiệt độ và mức độ ăn mòn cao, nhờ sở hữu các đặc tính cơ lý nổi bật của vật liệu PVDF:

• Khả năng chịu nhiệt đến 120°C:
  • Vật liệu PVDF duy trì độ bền cơ học và tính ổn định hóa học ở nhiệt độ lên đến 120°C (248°F)
  • Phù hợp với các hệ thống dẫn hóa chất nóng và vận hành liên tục trong điều kiện công nghiệp
• Khả năng kháng hóa chất:
  • PVDF có khả năng chống ăn mòn tốt trước nhiều loại hóa chất có tính oxy hóa và ăn mòn cao
  • Thích hợp sử dụng với đậm đặc, clo ẩm và nhiều dung môi công nghiệp trong lĩnh vực bán dẫn, xi mạ và xử lý hóa chất (tùy thuộc nồng độ và điều kiện vận hành)
• Hộp số giảm tốc vận hành nhẹ:
  • Cơ cấu bánh răng trục vít (Worm Gear) giúp tăng mô-men xoắn và giảm lực thao tác
  • Hỗ trợ đóng mở van nhẹ nhàng, đặc biệt trên các kích thước lớn của Hershey VP 823

2. Đặc điểm kỹ thuật van bướm tay quay VP 823

Van bướm tay quay VP 823 thuộc loại van bướm Hershey được phát triển cho các hệ thống hóa chất có yêu cầu cao về khả năng kháng ăn mòn và chịu nhiệt, có các thông số kỹ thuật như sau:

• Dải kích cỡ sản xuất: Từ 2″ (DN50) ~ 24″ (DN600)
• Vật liệu thân van và đĩa: Nhựa PVDF
• Chất liệu đệm lót: EPDM hoặc FPM
• Vật liệu trục van: SUS410 xử lý nhiệt, tùy chọn SUS304 hoặc SUS316
• Áp suất làm việc tối đa tại 23°C:
  • 2″ – 10″: 150 PSI
  • 12″: 100 PSI
  • 14″ – 16″: 86 PSI
  • 18″: 72 PSI
  • 20″ – 24″: 51 PSI
• Đặc điểm vận hành: Mô-men đóng mở thấp, giúp thao tác nhẹ nhàng bằng hộp số tay quay

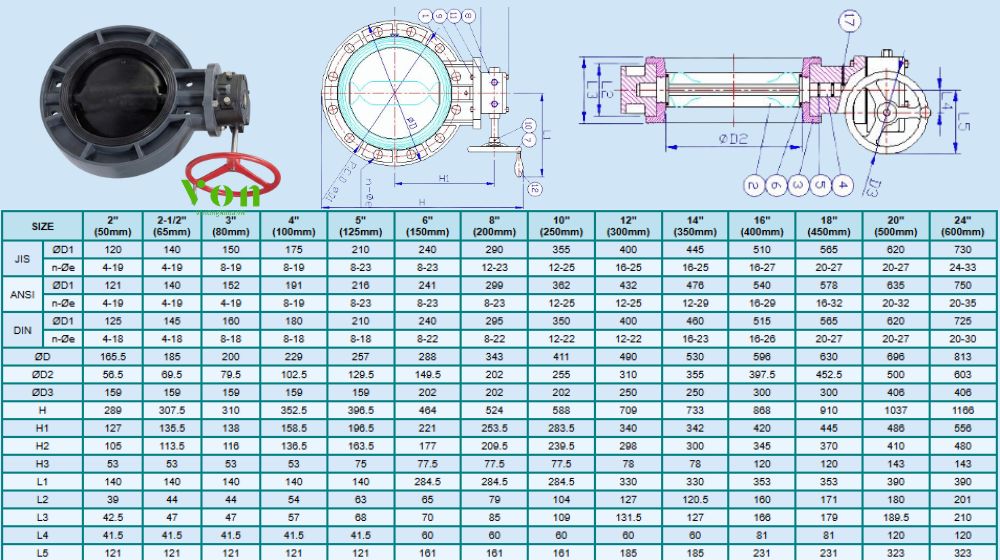

3. Kết nối và kích thước của Hershey VP 823

Van bướm tay quay VP 823 sử dụng kiểu kết nối Wafer, lắp kẹp giữa hai mặt bích và tương thích với các tiêu chuẩn DIN PN10, JIS 10K và ANSI Class 150. Thông số kích thước lắp đặt chi tiết được trình bày trong bảng dưới đây (đơn vị: mm):

4. Ưu điểm của hộp số Hershey VP 823

Trong các khu vực bơm và châm hóa chất, hơi axit cùng môi trường có độ ẩm cao có thể đẩy nhanh quá trình ăn mòn cơ cấu truyền động bên ngoài van. Để nâng cao độ bền vận hành, Hershey VP 823 được trang bị hộp số với các đặc điểm nổi bật:

• Sơn phủ Epoxy bảo vệ nhiều lớp:
  • Vỏ hộp số kim loại của van bướm Hershey VP 823 được sơn phủ Epoxy đặc chủng dày bảo vệ
  • Gúp chống lại sự xâm thực của hơi axit Flohydric HF, axit sunfuric khuếch tán trong không khí xung quanh bể chứa
• Trục bọc cách ly hơi axit:
  • Ty van kết nối đĩa van nhựa PVDF với hộp số bánh răng được bọc kín bởi vách ngăn đệm trục kép Viton và vách chắn PVDF của đĩa van
  • Cách ly hoàn toàn trục kim loại không tiếp xúc với hóa chất bên trong lòng van, bảo đảm hộp số bánh răng của van bướm tay quay VP 823 không bị ăn mòn, kẹt cứng cơ học

5. Cơ chế định tâm trục Hershey VP 823

Đối với các kích thước lớn, lực tác động từ dòng chảy có thể ảnh hưởng đến độ đồng tâm giữa trục và đĩa van. Để duy trì độ kín và vận hành ổn định, Hershey VP 823 được thiết kế với cơ cấu định tâm chuyên dụng:

• Hạn chế lệch tâm đĩa van: Giảm nguy cơ đĩa van tỳ không đều lên vòng đệm, từ đó hạn chế mài mòn seat và nguy cơ rò rỉ.
• Hệ thống ống lót (Bushings): Trục van được đỡ bởi các ống lót tự bôi trơn ở hai đầu thân van, giúp đĩa PVDF luôn chuyển động đồng tâm, giảm ma sát và nâng cao tuổi thọ làm việc
