Mặt bích nhựa 140

Mặt bích nhựa 140 là một trong những kích thước được sử dụng phổ biến trong các hệ thống đường ống nhựa công nghiệp. Tuy nhiên, nhiều người vẫn chưa hiểu rõ mặt bích nhựa 140 tương ứng với DN nào, dùng cho loại ống nào và có những tiêu chuẩn kỹ thuật gì. Bài viết này sẽ tổng hợp những kiến thức quan trọng giúp bạn hiểu rõ hơn về dòng phụ kiện này.

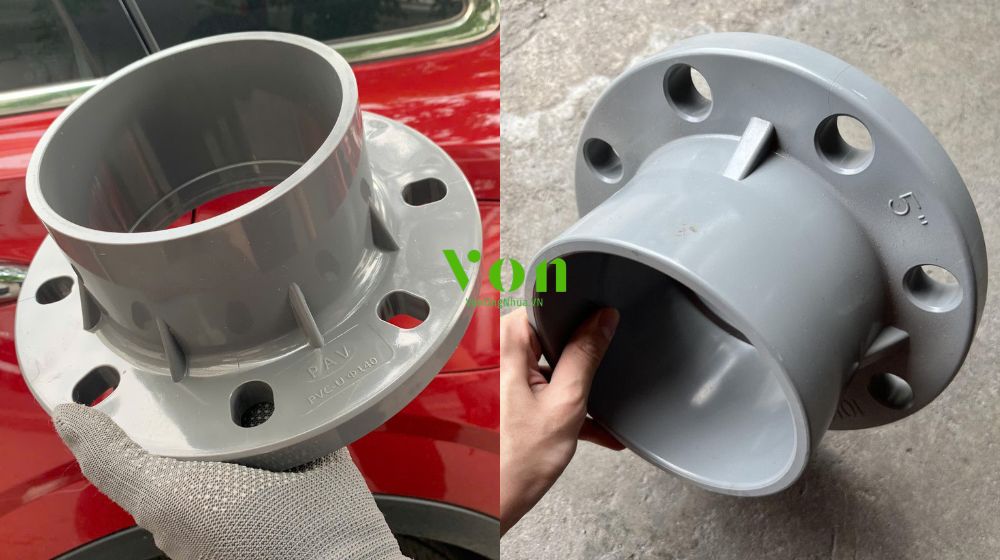

1. Tìm hiểu về mặt bích nhựa 140

Mặt bích nhựa 140 còn có tên gọi đầy đủ là mặt bích nhựa phi 140, đồng thời không thể tách rời 2 yếu tố là chủng loại mặt bích nhựa và kích thước phi 140mm:

• Mặt bích nhựa: Là phụ kiện dạng tấm tròn có lỗ bu-lông xung quanh, dùng để kết nối hai đầu ống hoặc kết nối ống với van, bơm, thiết bị đo bằng cách bắt bu-lông hai mặt bích lại với nhau
• Phi 140: Là kích thước đường kính ngoài của ống nhựa mà mặt bích đó lắp vừa, cụ thể là 140 mm

ANH

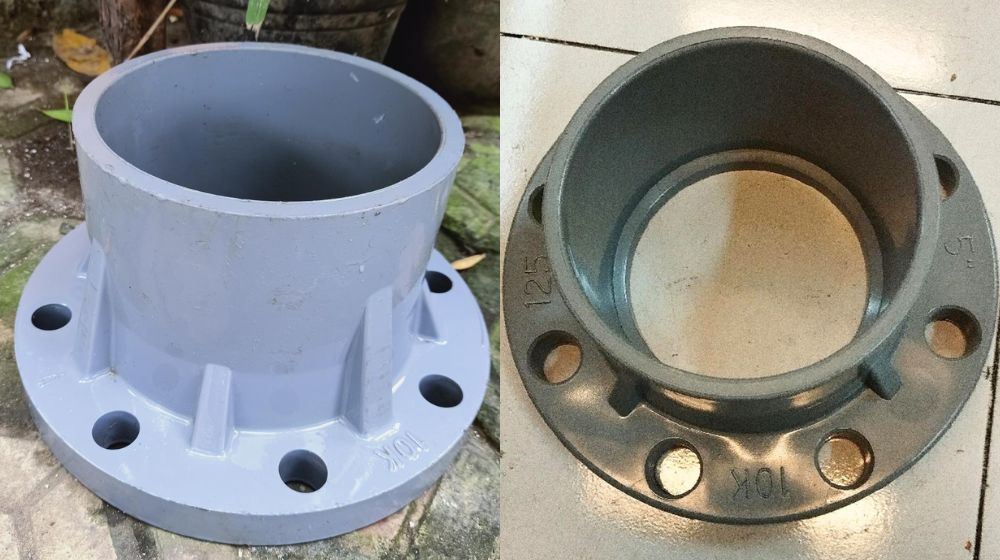

2. Mặt bích nhựa DN125 có phải phi 140 không

Đây chính là điểm gây nhầm lẫn lớn nhất, là cái “bẫy” kích thước khiến rất nhiều kỹ sư mới vào nghề và thậm chí cả những thợ thi công lâu năm phải đau đầu:

• Bản chất của ký hiệu DN:
  • DN (Diameter Nominal) là đường kính danh nghĩa được dùng để định danh kích thước tiêu chuẩn
• Đối chiếu theo ống nhựa hệ inch:
  • Ống nhựa cỡ DN125 sẽ tương đương với cỡ ống 5 inch và có đường kính ngoài thực tế xấp xỉ 141,3mm (gần bằng 140mm)
  • Do đó, người ta thường gọi đồng nhất mặt bích nhựa DN125 chính là mặt bích nhựa phi 140
• Đối chiếu theo hệ ống nhựa mét:
  • Đối với kích thước ống nhựa PVC (loại phổ biến) hệ mét, kích thước DN thường trùng với đường kính ngoài của ống. Vì vậy, ống nhựa phi 140 tương ứng DN140
  • Do đó trong nhiều trường hợp, mặt bích nhựa 140 cũng chính là mặt bích nhựa DN140

ANH

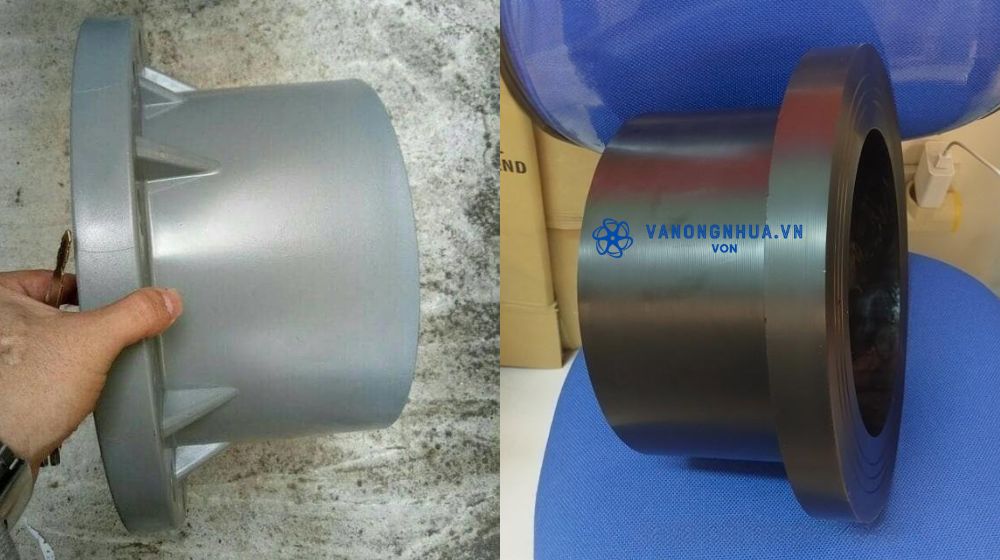

3. Độ dày của mặt bích nhựa phi 140

Khi tìm hiểu về mặt bích nhựa phi 140, ngoài kích thước ống, người dùng cần quan tâm thêm đến thông số SDR (Standard Dimension Ratio):

• SDR là tỷ lệ giữa đường kính ngoài và độ dày thành ống / phụ kiện ống nhựa. SDR càng nhỏ thì thành càng dày, khả năng chịu áp càng cao
• Các mức SDR phổ biến trên thị trường:
  • SDR 41: Áp suất thấp, thường dùng cho thoát nước hoặc cấp nước áp thấp
  • SDR 33, SDR 26: Chịu áp trung bình.
  • SDR 21, SDR 17: Vhịu áp cao hơn, dùng cho hệ thống áp lực công nghiệp
  • SDR 11, SDR 7.4: Chịu áp cao, thường gặp trong hệ thống hóa chất hoặc xử lý nước áp lực cao
• SDR liên quan trực tiếp đến cấp áp suất làm việc (PN) của phụ kiện. Ví dụ: Mặt bích nhựa phi 140 PVC SDR 17 tương đương PN10, trong khi SDR 11 có thể đạt PN16 tùy vật liệu

ANH

Lưu ý: Mặt bích nhựa 140 và ống nhựa trên cùng hệ thống nên có cùng cấp SDR hoặc cùng cấp áp để đảm bảo an toàn cho toàn tuyến ống

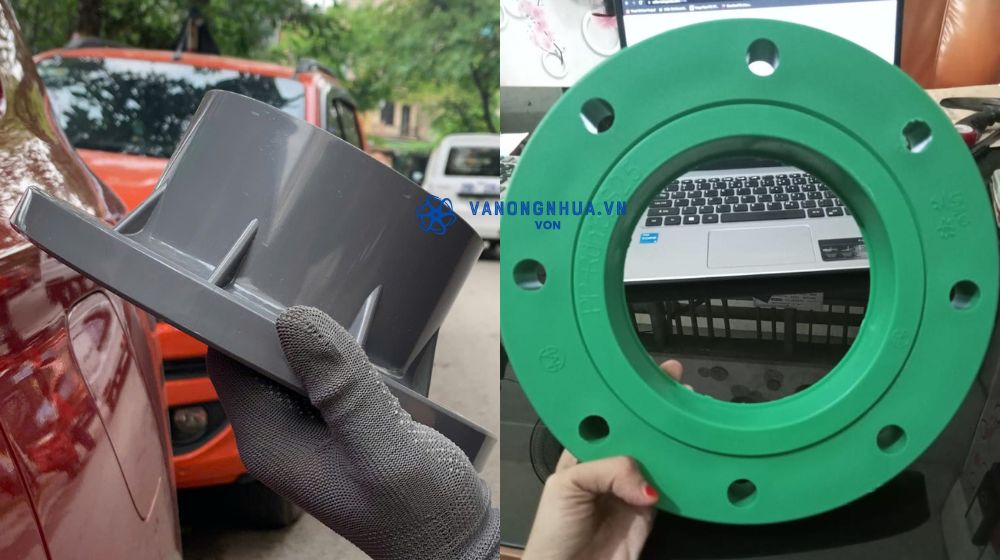

4. Vật liệu của mặt bích nhựa 140

Sự đa dạng về vật liệu nhựa chính là nguyên nhân tiếp theo khiến người làm kỹ thuật bị rối khi lựa chọn mặt bích nhựa 140. Mỗi loại vật liệu nhựa sẽ có đặc tính cơ lý, khả năng chịu nhiệt và mức giá hoàn toàn khác nhau.

• PVC / uPVC:
  • Mặt bích PVC phổ biến nhất, giá thành thấp, dùng tốt cho nước sạch, nước thải, hóa chất nhẹ ở nhiệt độ thường (dưới 60°C). Không phù hợp với môi trường nhiệt độ cao.
• PPR:
  • Chịu nhiệt tốt hơn PVC, thường dùng cho hệ thống nước nóng (đến 95°C), cấp nước sinh hoạt, y tế, thực phẩm.
• cPVC:
  • Phiên bản nâng cấp của PVC, chịu nhiệt cao hơn (đến 90°C), dùng cho nước nóng và một số hóa chất ăn mòn hơn uPVC
• PPH / PVDF:
  • Đây là nhóm vật liệu cao cấp, chịu hóa chất mạnh (axit, kiềm đặc), dùng trong công nghiệp hóa chất, xử lý nước siêu tinh khiết, dược phẩm

ANH

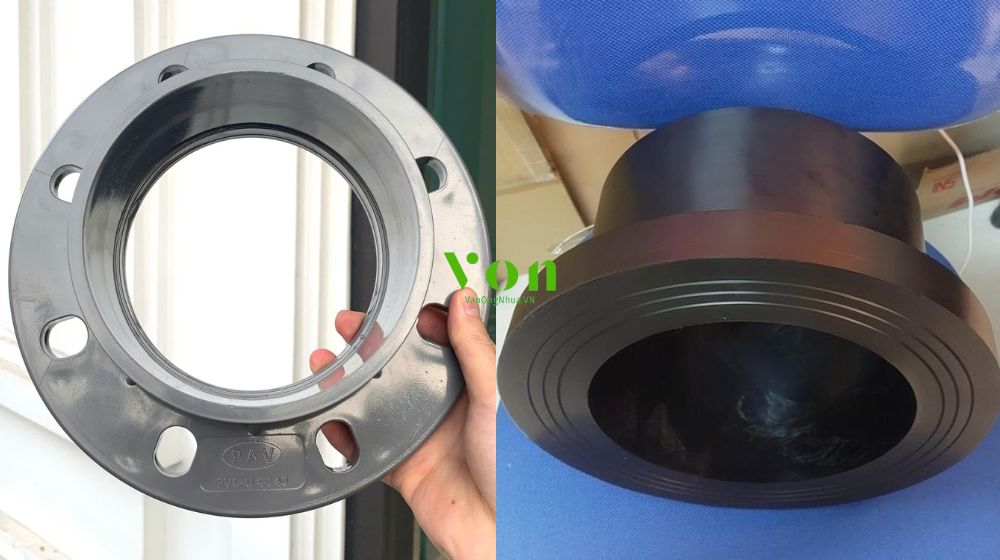

5. Nhãn hiệu mặt bích nhựa phi 140

Trên thị trường hiện nay, mặt bích nhựa 140 hiện có nhiều nhãn hiệu từ phổ thông đến cao cấp. Cụ thể:

• GF+:  Nhãn hiệu Thụy Sĩ, tiêu chuẩn châu Âu, chất lượng cao cấp, thường xuất hiện trong các dự án công nghiệp, hóa chất, dược phẩm. Giá cao nhưng độ ổn định và tuổi thọ vượt trội
• Mặt bích ShieYu / Hershey / Sanking: Nhãn hiệu Đài Loan, phổ biến trong phân khúc dự án vừa và lớn, cân bằng tốt giữa chất lượng và giá thành. Được nhiều nhà thầu lựa chọn
• PAV: Nhãn hiệu do chúng tôi độc quyền sản xuất và phân phối, phù hợp cho nhiều phân khúc dự án trong nước, tối ưu về giá thành mà vẫn đảm bảo tiêu chuẩn kỹ thuật

ANH

6. Mặt bích nhựa DN125 ứng dụng ở đâu

Mặt bích nhựa phi 140 được sử dụng rộng rãi trong nhiều lĩnh vực, tiêu biểu có thể kể đến như:

• Hệ thống cấp nước sạch và xử lý nước: Kết nối đường ống nhựa với bơm, van hoặc thiết bị đo lưu lượng trong nhà máy nước, trạm bơm
• Hệ thống thoát nước và xử lý nước thải: Dùng cho đường ống thoát nước công nghiệp, khu đô thị, nhà máy xử lý nước thải
• Công nghiệp hóa chất: Vận chuyển hóa chất ăn mòn, axit, kiềm
• Hệ thống nuôi trồng thủy sản, nông nghiệp: Đường ống dẫn nước tưới, hệ thống tuần hoàn nước
• Dự án hạ tầng kỹ thuật: Kết nối các tuyến ống kỹ thuật trong tòa nhà, khu công nghiệp, khu đô thị mới

ANH
