Shieyu BH series

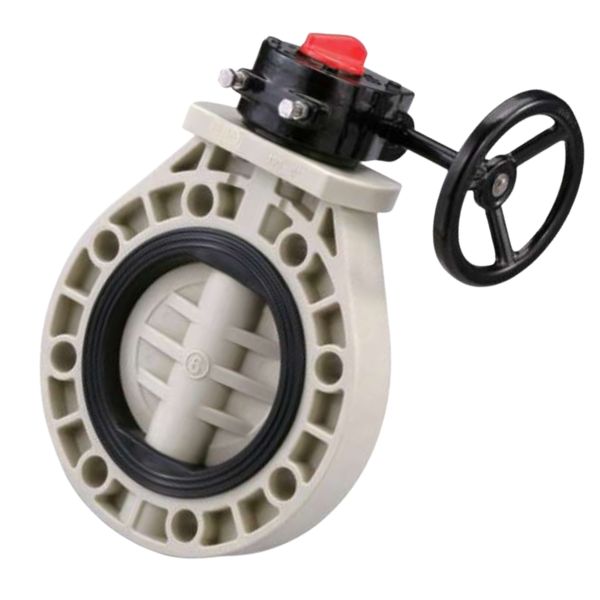

Van Shieyu BH series chuyên dùng cho hệ thống đường ống cần sự chính xác trong việc kiểm soát dòng chảy và lực vận hành lớn, đăc biệt đối với tuyến ống cỡ lớn. Đây là dòng van nhựa Shieyu butterfly valve gear operate – full flange type được thiết kế để mang lại sự an toàn và khả năng vận hành nhẹ nhàng cho người dùng

1. Tổng quan về van Shieyu BH series

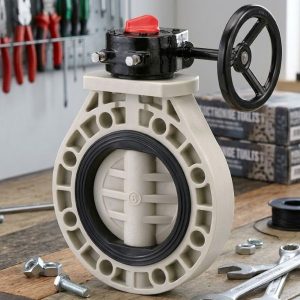

Shieyu BH series là loại van bướm Shieyu đại diện cho bước tiến về công suất vận hành trong phân khúc van bướm nhựa.

• Dành riêng cho các vị trí cần vận hành bằng vô lăng tay quay, kiểm soát dòng chảy một cách từ từ và ổn định
• Kích cỡ từ van bướm DN50 đến van bướm DN200
• Phù hợp với những đường ống có kích thước lớn, nơi áp lực dòng chảy tạo ra lực cản cao

ANH

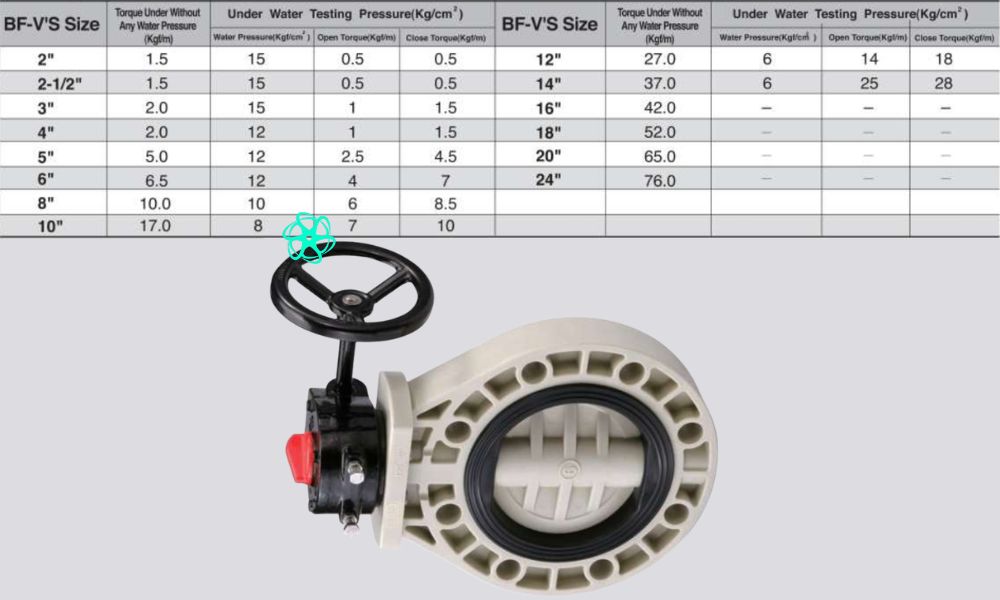

2. Momen xoắn van Shieyu BH series

Hiểu rõ momen xoắn của van Shieyu BH series là yêu cầu cần thực hiện khi thiết kế hệ thống vận hành, giúp người sử dụng tính toán được lực tay quay cần thiết, đảm bảo thực hiện đóng mở dòng van bướm Shieyu này một cách nhẹ nhàng. Dưới đây là một vài thông số chính, áp dụng cho cỡ van từ 2″ ~ 8″

• Momen khi không có dòng chảy: 1,5 kgf/m ~ 10 kgf/m
• Khi có áp lực nước
  • Momen mở: 0,5 kgf/m ~ 6 kgf/m
  • Momen đóng: 0,5 kgf/m ~ 8,5 kgf/m

3. Kích thước van Shieyu model BH

Van Shieyu BH series có các dòng tuân theo chuẩn JIS, ANSI và DIN. Mỗi tiêu chuẩn áp dụng cho loại van Shieyu này đều có sự tinh chỉnh về kích thước, đảm bảo độ kín tốt khi lắp đặt vào hệ thống hiện hữu.

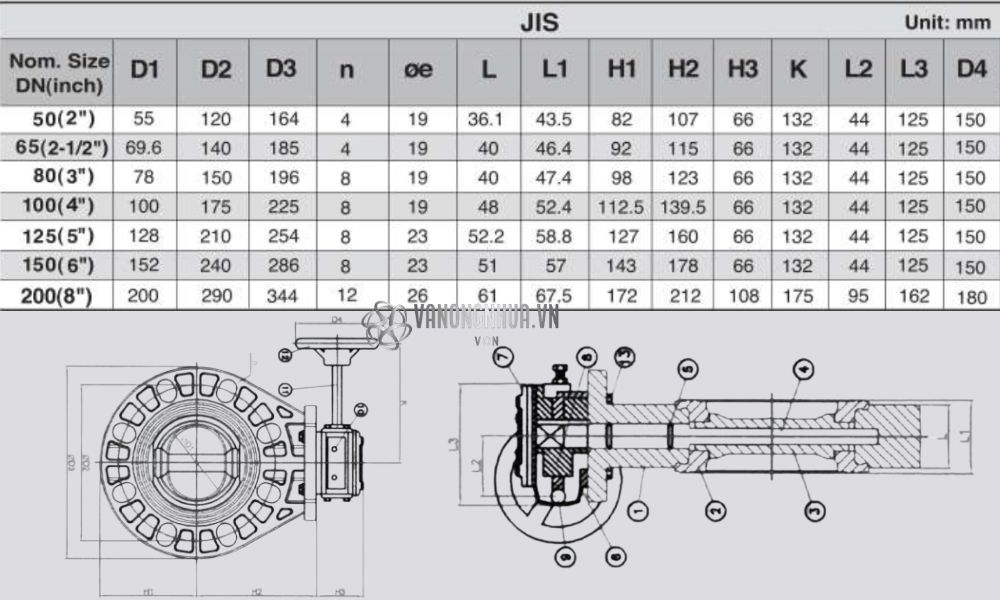

3.1 Thông số kích thước van Shieyu mã BH chuẩn JIS

Chuẩn JIS là một trong các tiêu chuẩn phổ biến tại những công trình trong nước. Đối với van Shieyu BH series chuẩn JIS, người dùng cần lưu ý một vài thông số chính như sau:

• Đường kính đĩa van D1: 55mm ~ 200mm
• Đường kính vòng bulong D2: 120mm ~ 290mm
• Đường kính thân van D3: 164mm ~ 344mm
• Số lỗ bulong n: 4 ~ 12
• Đường kính bulong e: 19mm ~ 26mm
• Chiều dày van L1: 43,5mm ~ 67,5mm
• Chiều cao van
  • H1: 82mm ~ 172mm
  • H2: 107mm ~ 212mm
  • H3: 66mm ~ 108mm
• Chiều dài tay quay K: 132mm ~ 175mm

3.2 Van Shieyu BH series chuẩn ANSI

Các loại van bướm chuẩn ANSI được dùng cho các dự án đòi hỏi tính toán kích thước theo đơn vị inch, trong đó có van Shieyu BH series với các thông số sau đây

• Đường kính đĩa van D1: 2,16 inch ~ 7,87 inch
• Đường kính vòng bulong D2: 4,75 inch ~ 11,75 inch
• Đường kính thân van D3: 6,46 inch ~ 13,54 inch
• Số lỗ bulong n: 4 ~ 8
• Đường kính bulong e: 0,75 inch ~ 1,02 inch
• Chiều dày van L1: 1,71 inch ~ 2,66 inch
• Chiều cao van
  • H1: 3,23 inch ~ 6,77 inch
  • H2: 4,21 inch ~ 8,35 inch
  • H3: 2,6 inch ~ 4,25 inch
• Chiều dài tay quay K: 5,2 inch ~ 6,89 inch

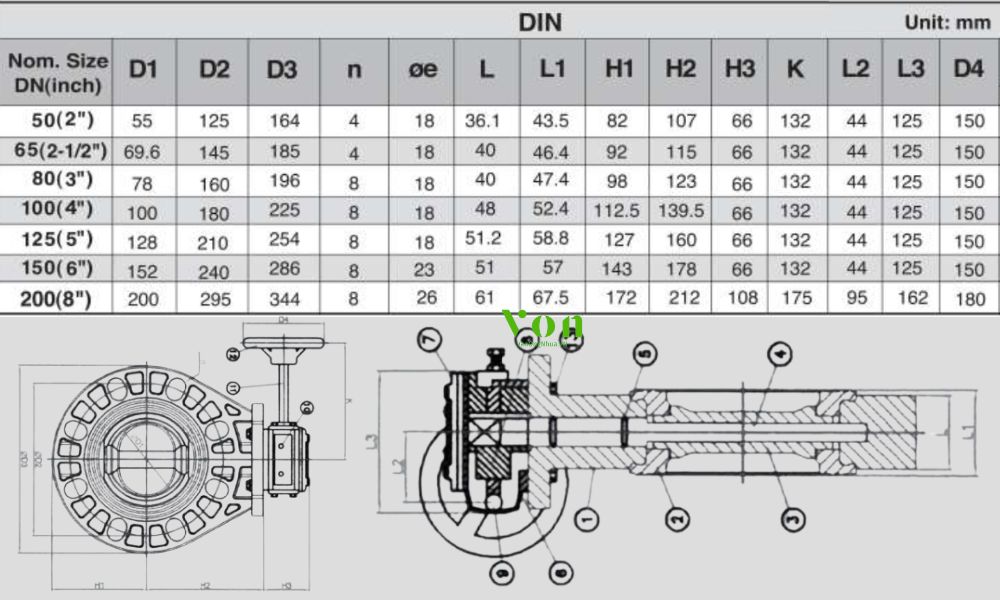

3.3 Chi tiết kích thước van Shieyu BH series chuẩn DIN

Trong môi trường thi công đường ống công nghiệp theo tiêu chuẩn DIN, van Shieyu BH series có các thông số chuẩn như sau:

• Đường kính đĩa van D1: 55mm ~ 200mm
• Đường kính vòng bulong D2: 125mm ~ 295mm
• Đường kính thân van D3: 164mm ~ 344mm
• Số lỗ bulong n: 4 ~ 8
• Đường kính bulong e: 18mm ~ 26mm
• Chiều dày van L1: 43,5mm ~ 67,5mm
• Chiều cao van
  • H1: 82mm ~ 172mm
  • H2: 107mm ~ 212mm
  • H3: 66mm ~ 108mm
• Chiều dài tay quay K: 132mm ~ 175mm

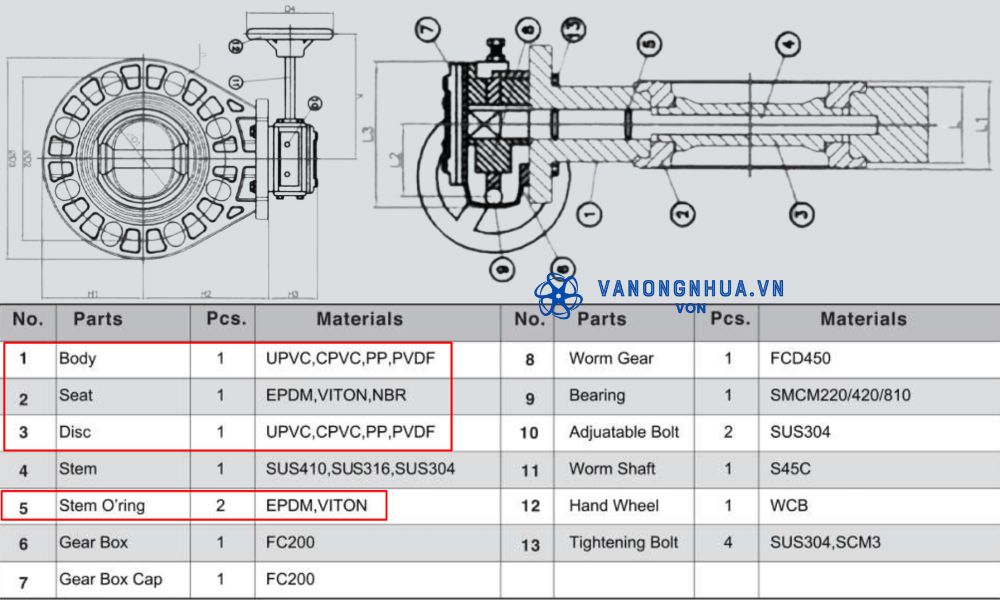

4. Van bướm mã BH làm từ vật liệu nào

Độ bền của một chiếc van phụ thuộc nhiều vào các loại vật liệu chế tạo. Van Shieyu BH series có các bộ phận chính được chế tạo như những vật liệu sau

• Thân van (body), đĩa van (disc): Sử dụng các vật liệu nhựa như nhựa uPVC, nhựa cPVC, nhựa PP hay nhựa PVDF
• Gioăng (O-ring) và đệm van (seat): Áp dụng loại cao su EPDM, Viton hoặc NBR

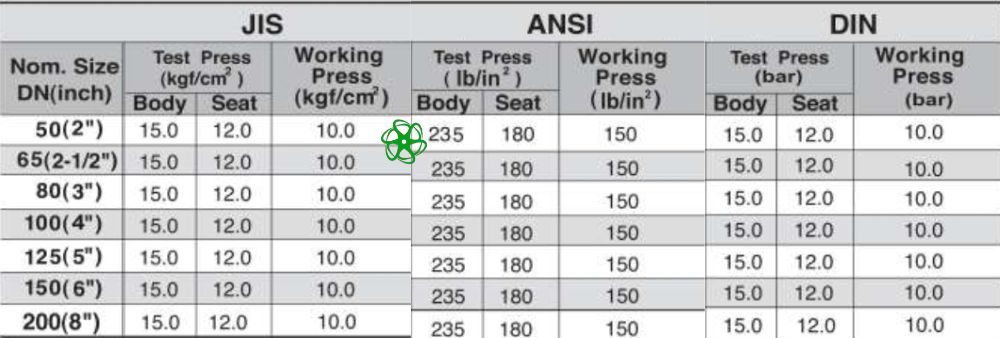

5. Áp suất van Shieyu BH series

Thông số áp suất là chỉ số quan trọng nhất để đánh giá năng lực của van. Đối với van Shieyu BH series, các thông số về áp suất cũng tuân theo tiêu chuẩn thiêt kế tương tự như kích thước, cụ thể như sau:

• Áp suất kiểm thử
  • Chuẩn JIS/DIN: Từ 12 bar ~ 15 bar
  • Chuẩn ANSI: 180 psi ~ 235 psi
• Áp suất làm việc
  • Chuẩn JIS/DIN: 10 bar
  • Chuẩn ANSI: 150 psi
