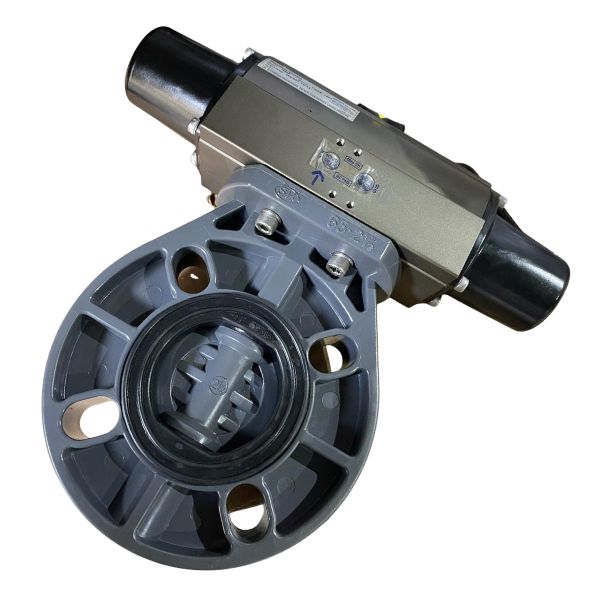

Shieyu BM series

Shieyu BM series là dòng van bướm nhựa điều khiển khí nén cần xem xét cho hệ thống đường ống tự động hóa cần điều khiển lưu chất ở cỡ ống lớn lên đến 24 inch. Dưới đây là một số thông tin quan trọng về loại van bướm Shieyu này người tiêu dùng nên nắm bắt trước khi chọn mua

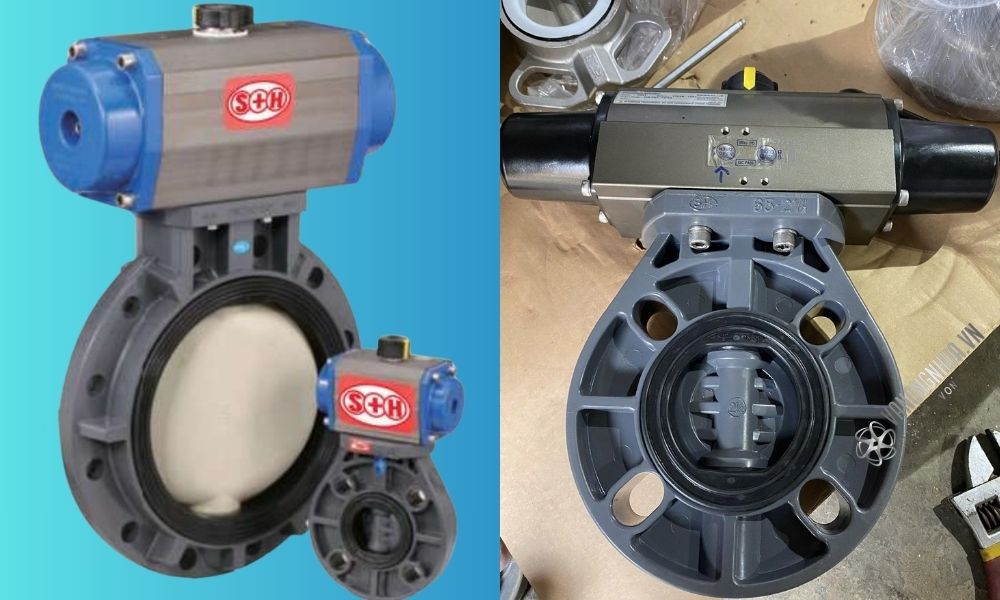

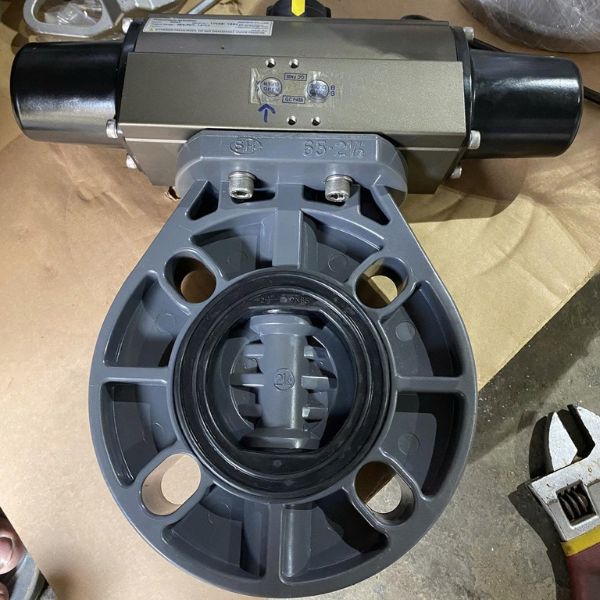

1. Khái quát về van Shieyu BM series

Shieyu BM series là loại van khí nén Shieyu, thuộc chủng loại van bướm (Shieyu pneumatic actuated butterfly valve), sử dụng cơ chế tác động kép để điều khiển bộ truyền động

• Khí nén cấp cho van điều khiển cả hai trạng thái mở và đóng
• Khi ngừng cấp khí, van giữ nguyên trạng thái cuối cùng
• Dòng van này chỉ có 1 chủng loại duy nhất là Shieyu BM300 flange
• Áp dụng cho kích cỡ từ van bướm DN50 ~ DN600, phù hợp với các dự án quy mô từ nhỏ đến rất lớn

2. Kích thước van Shieyu BM300 flange

Van Shieyu BM series cung cấp ra thị trường với thông số kích thước đáp ứng ba tiêu chuẩn quốc tế là JIS, ANSI và DIN, giúp người dùng tích hợp trực tiếp vào nhiều hệ thống đường ống đang thi công

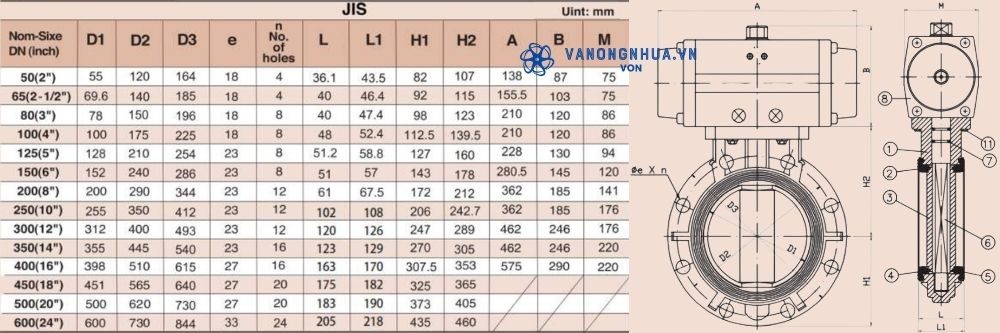

2.1 Thông số van Shieyu BM series chuẩn JIS

Đối với dự án thiết kế công trình tuân theo tiêu chuẩn JIS, dưới đây là dải thông số van Shieyu BM series người dùng cần đối chiếu trước khi lắp đặt

• Đường kính đĩa van D1: 55mm ~ 600mm
• Đường kính vòng bulong D2: 120mm ~ 730mm
• Đường kính thân van D3: 164mm ~ 844mm
• Số lỗ bulong n: 4 ~ 24 lỗ
• Đường kính bulong e: 18mm ~ 33mm
• Độ dày van L1: 43,5mm ~ 218mm
• Chiều cao van:
  • H1: 82mm ~ 435mm
  • H2: 107mm ~ 460mm
  • B: 87mm ~ 290mm

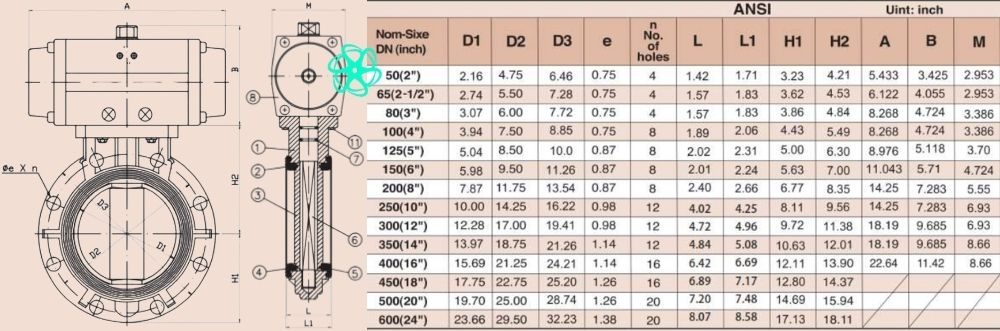

2.2 Van Shieyu mã BM chuẩn ANSI

Nếu hệ thống lắp đặt van nhựa sử dụng đơn vị kích thước theo hệ inch, người dùng nên tham khảo bảng kích thước van Shieyu BM300 flange với các dải thông số như sau:

• Đường kính đĩa van D1: 2,16 inch ~ 23,66 inch
• Đường kính vòng bulong D2: 4,75 inch ~ 29,50 inch
• Đường kính thân van D3: 6,46 inch ~ 32,23 inch
• Số lỗ bulong n: 4 ~ 20 lỗ
• Đường kính bulong e: 0,75 inch ~ 1,38 inch
• Độ dày van L1: 1,71 inch ~ 8,58 inch
• Chiều cao van:
  • H1: 3,23 inch ~ 17,13 inch
  • H2: 4,21 inch ~ 18,11 inch
  • B: 3,425 inch ~ 11,42 inch

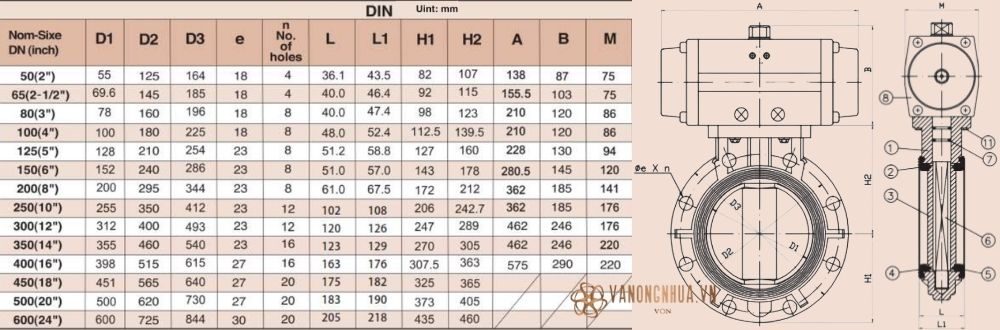

2.3 Chi tiết kích thước van Shieyu BM series chuẩn DIN

Chuẩn DIN thường xuất hiện trong các công trình đường ống sử dụng thiết bị đáp ứng tiêu chuẩn thiết kế của châu Âu. Dưới đây là một vài thông số kích thước cần lưu ý của dòng van Shieyu BM series theo tiêu chuẩn DIN

• Đường kính đĩa van D1: 55mm ~ 600mm
• Đường kính vòng bulong D2: 125mm ~ 725mm
• Đường kính thân van D3: 164mm ~ 844mm
• Số lỗ bulong n: 4 ~ 20 lỗ
• Đường kính bulong e: 18mm ~ 30mm
• Độ dày van L1: 43,5mm ~ 218mm
• Chiều cao van:
  • H1: 82mm ~ 435mm
  • H2: 107mm ~ 460mm
  • B: 87mm ~ 290mm

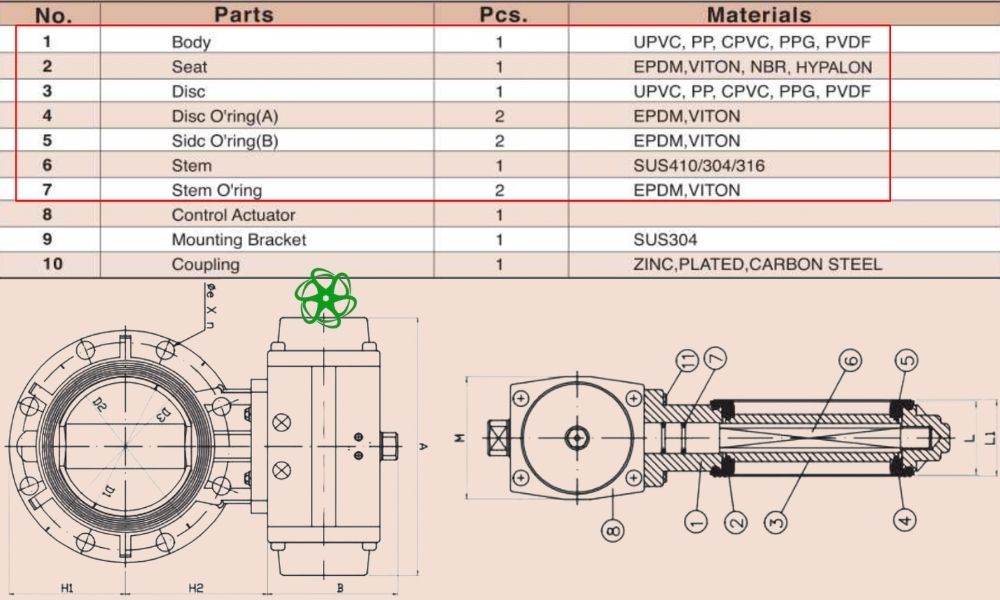

3. Các loại vật liệu van điện model BM hãng Shieyu

Chọn đúng vật liệu quyết định tuổi thọ thực tế của van bướm nhựa trong môi trường vận hành. Van Shieyu BM series được chế tạo từ các vật liệu kỹ thuật cao cấp, với các bộ phận chính sau:

• Thân van (body) và đĩa van (disc) làm từ một trong các vật liệu nhựa sau
  • Nhựa uPVC
  • Nhựa PP
  • Nhựa cPVC
  • Nhựa PPG
  • Nhựa PVDF
• Đệm van (Seat) được chế tạo bởi 1 trong 4 loại cao su dưới đây (cùng đường dẫn để hiểu rõ hơn)
  • EPDM là gì
  • Viton là gì
  • NBR là gì
  • Hypalon là gì
• Gioăng (O-ring) làm bằng EPDM hoặc Viton

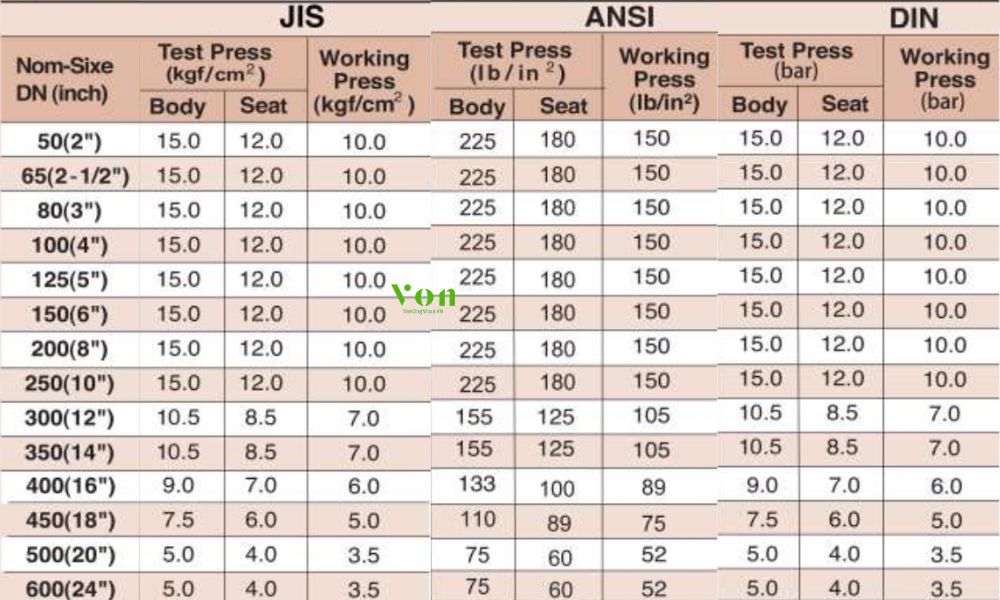

4. Áp suất làm việc của van Shieyu BM series

Áp suất của van Shieyu BM series quyết định an toàn của hệ thống, Người dùng cần lưu ý thông số này để vận hành van với cấp áp lực phù hợp để tránh rò rỉ hay hỏng van. Dưới đây là chi tiết thông số về áp lực của van

• Áp suất kiểm thử
  • Chuẩn JIS/ DIN: 4 bar ~ 15 bar
  • Chuẩn ANSI: 60 psi ~ 225 psi
• Áp suất làm việc:
  • Chuẩn JIS/ DIN: 3,5 bar ~ 10 bar
  • Chuẩn ANSI: 52 psi ~ 150 psi
