Shieyu BP series

Van Shieyu BP series là dòng van bướm nhựa người dùng cần ưu tiên xem xét cho hệ thống đường ống kích cỡ từ DN50 đến DN350 và cần điều khiển tự động từ xa. Bài viết dưới đây cung cấp một vài thông tin quan trọng về dòng van điện Shieyu này, giúp người lắp đặt chọn đúng van cho dự án tự động hóa sắp tới

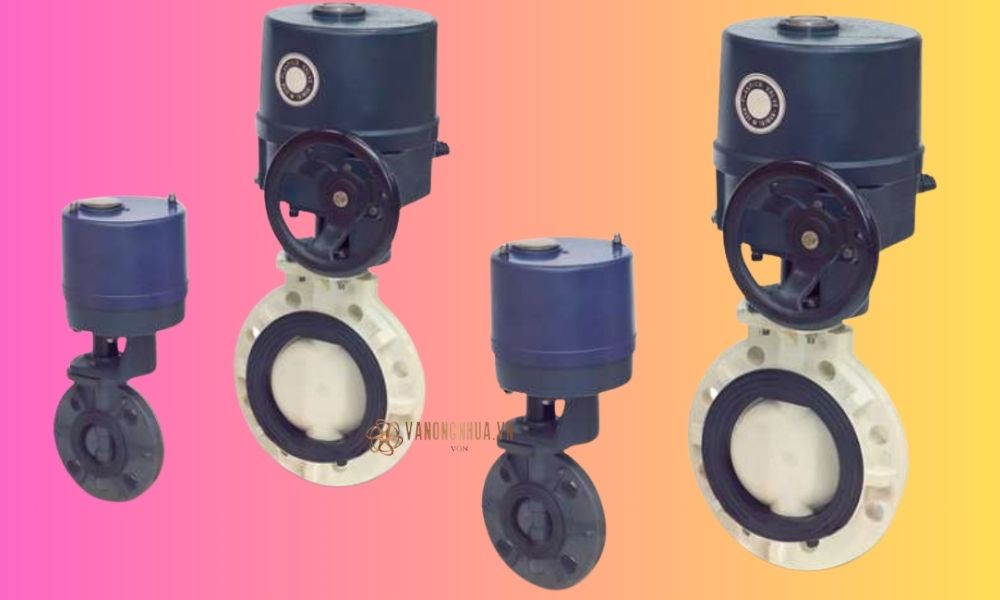

1. Đôi nét về van Shieyu BP series

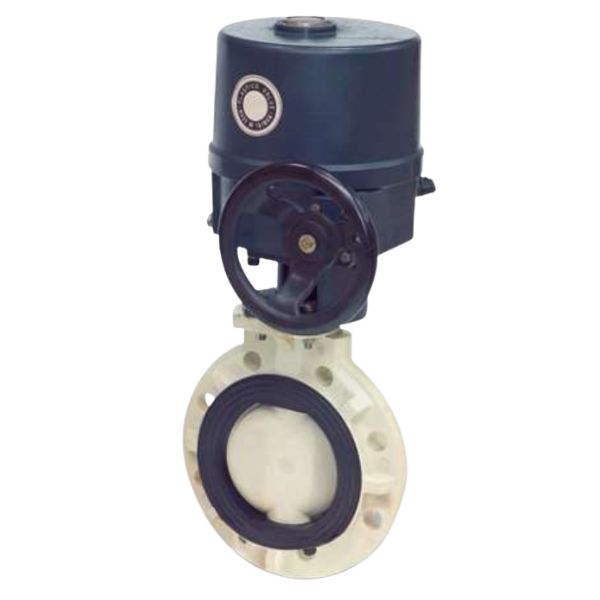

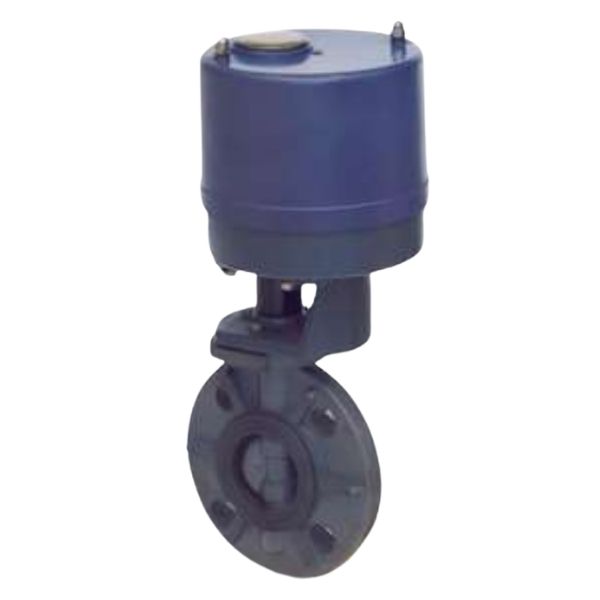

Van Shieyu BP series (Shieyu electric actuated butterfly valve) là van bướm nhựa điều khiển điện của hãng Shieyu, có các đặc điểm sau:

• Kết hợp giữa khả năng điều tiết lưu lượng linh hoạt của van bướm và sự tiện lợi vận hành từ xa của bộ điều khiển điện
• Thiết kế van đáp ứng các tiêu chuẩn mặt bích JIS, DIN và ANSI
• Kích cỡ van trải dài từ dòng van bướm DN50 ~ DN350, phù hợp cho hệ thống đường ống quy mô vừa và lớn
• Bộ truyền động điện của van sử dụng 1 trong 2 loại nguồn điện sau
  • Nguồn xoay chiều 1 pha 110V/220V
  • Điện xoay chiều 3 pha AC 220V/380V/440V

2. Chi tiết kích thước van Shieyu model BP

Trước khi đặt hàng van bướm Shieyu, người mua cần xác định rõ cỡ van cũng như tiêu chuẩn thiết kế để chọn đúng van lắp vừa đoạn ống, đảm bảo đúng tiến độ thi công và không phát sinh chi phí hoàn trả. Van Shieyu BP series hỗ trợ ba tiêu chuẩn là JIS, ANSI và DIN, đáp ứng yêu cầu lắp đặt của nhiều công trình hiện nay

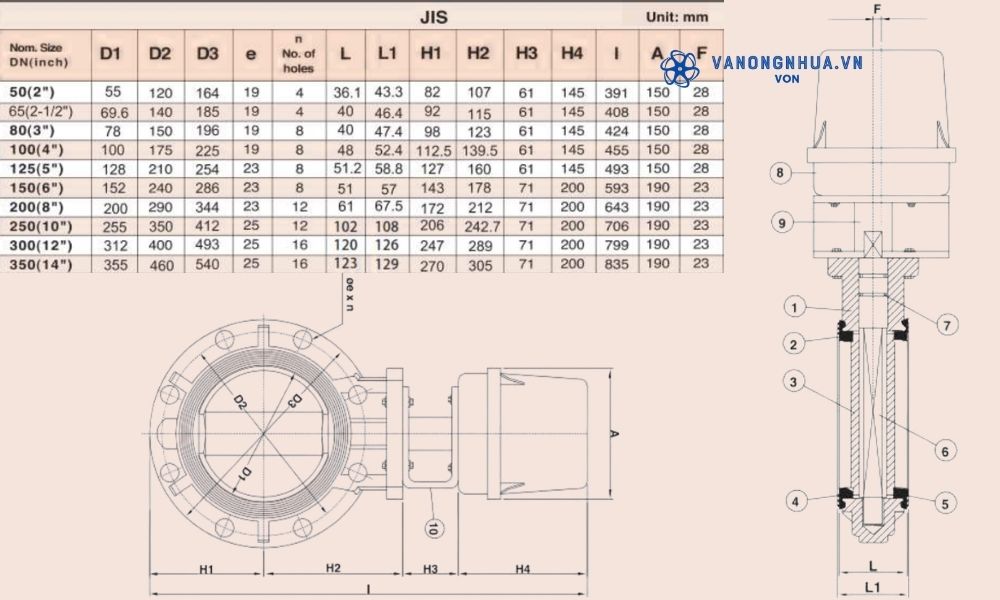

2.1 Thông số van Shieyu BP series chuẩn JIS

Nếu công trình thi công áp dụng thông số kích thước theo tiêu chuẩn mặt bích JIS, dưới đây là dải thông số van Shieyu BP series người dùng cần chú ý

• Đường kính đĩa van D1: 55mm ~ 355mm
• Đường kính đường tâm lỗ bulong D2: 120mm ~ 460mm, quyết định tính phù hợp với tiêu chuẩn mặt bích JIS
• Đường kính thân van D3: 164mm ~ 540mm
• Số lỗ bulong n: 4 ~ 16 lỗ
• Đường kính bulong e: 19mm ~ 25mm
• Độ dày thân van L1: 43,3mm ~ 129mm
• Chiều cao thân van:
  • H1: 82mm ~ 270mm
  • H2: 107mm ~ 305mm
• Chiều cao van I: 391mm ~ 835mm

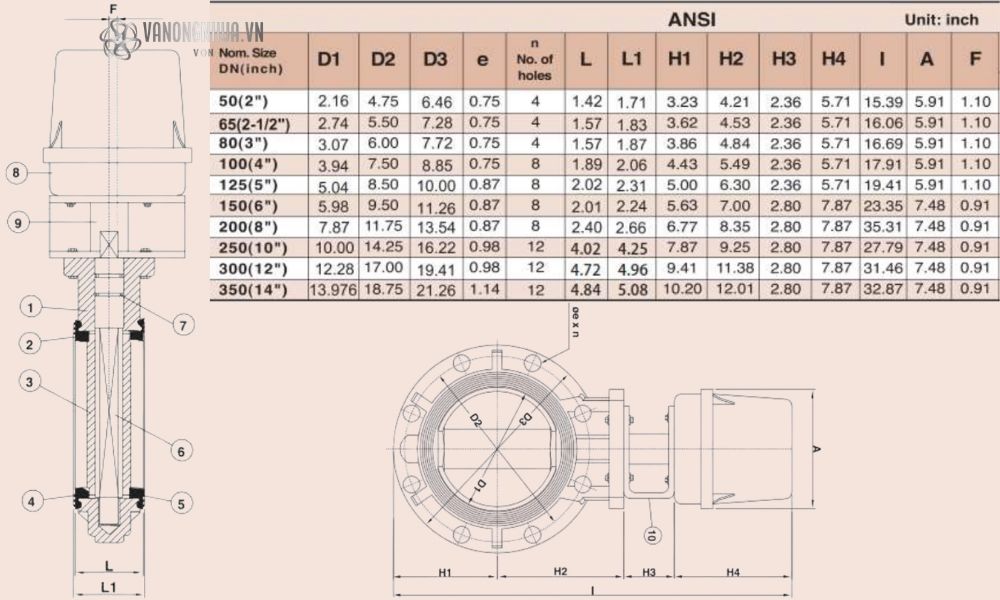

2.2 Van Shieyu BP mã BP chuẩn ANSI

Với những hệ thống làm việc theo đơn vị đo hệ inch, van Shieyu BP series chuẩn ANSI là lựa chọn phù hợp. Sau đây là một vài thông số quan trọng của dòng van nhựa này

• Đường kính đĩa van D1: 2,16 inch ~ 13,976 inch
• Đường kính đường tâm lỗ bulong D2: 4,75 inch ~ 18,75 inch. Quyết định đến tính lắp đặt với các kết nối bằng mặt bích được sản xuất theo tiêu chuẩn mặt bích ANSI
• Đường kính thân van D3: 6,46 inch ~ 21,26 inch
• Số lỗ bulong n: 4 ~ 12 lỗ
• Đường kính bulong e: 0,75 inch ~ 1,14 inch
• Độ dày thân van L1: 1,71 inch ~ 5,08 inch
• Chiều cao thân van:
  • H1: 3,23 inch ~ 10,2 inch
  • H2: 4,21 inch ~ 12,01 inch
• Chiều cao van I: 15,39 inch ~ 35,31 inch

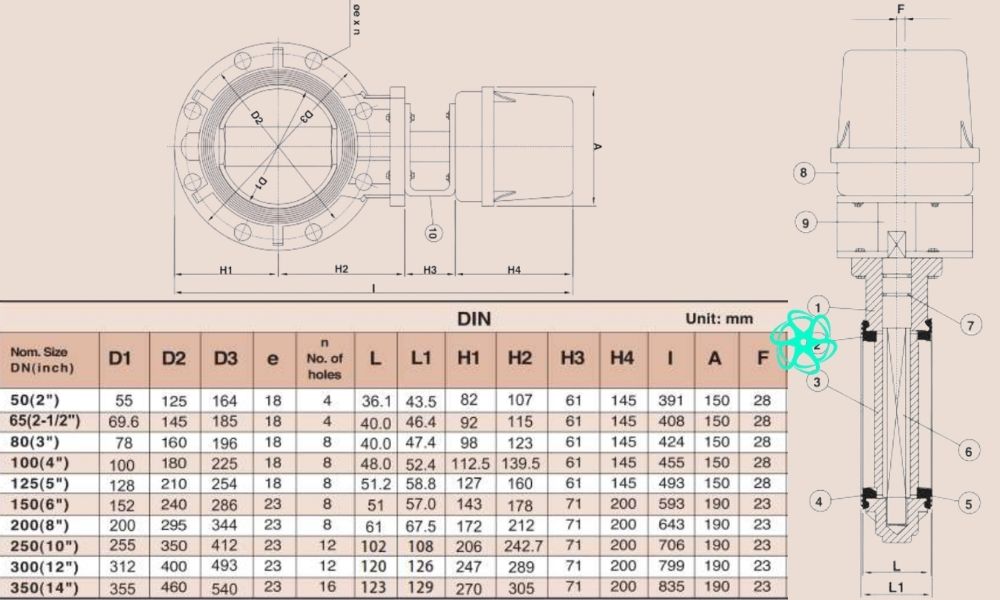

2.3 Kích thước van bướm điện Shieyu mã BP chuẩn DIN

Chuẩn DIN (Đức) xuất hiện nhiều trong các dự án có thiết bị van và ống nhựa đạt chuẩn châu Âu, chủ yếu áp dụng dải kích thước hệ mét. Van Shieyu BP series chuẩn DIN có thông số như sau:

• Đường kính đĩa van D1: 55mm ~ 355mm
• Đường kính đường tâm lỗ bulong D2: 125mm ~ 460mm, để phù hợp với mặt bích lắp ghép được sản xuất theo tiêu chuẩn mặt bích DIN
• Đường kính thân van D3: 164mm ~ 540mm
• Số lỗ bulong n: 4 ~ 16 lỗ
• Đường kính bulong e: 18mm ~ 23mm
• Độ dày thân van L1: 43,5mm ~ 129mm
• Chiều cao thân van:
  • H1: 82mm ~ 270mm
  • H2: 107mm ~ 305mm
• Chiều cao van I: 391mm ~ 835mm

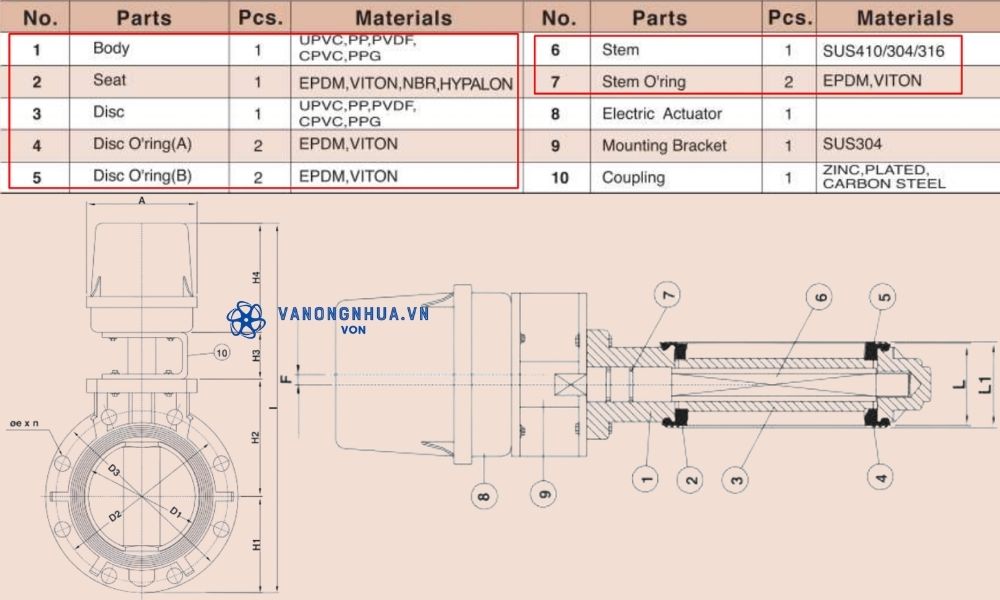

3. Vât liệu chế tạo van Shieyu BP series

Van Shieyu BP series bao gồm 10 bộ phận được chế tạo từ các loại vật liệu khác nhau. Dưới đây là thông tin vật liệu của một vài bộ phận cơ bản

• Thân (body) và đĩa van (disc) làm từ một trong các vật liệu nhựa sau:
  • Nhựa uPVC
  • Nhựa PP
  • Nhựa PVDF
  • Nhựa cPVC
  • Nhựa PPG
• Đĩa van (seat) sử dụng 1 trong các loại cao su dưới đây:
  • EPDM
  • Viton
  • NBR
  • Hypalon
• Gioăng (O-ring) làm bằng cao su EPDM hoặc Viton
• Trục van (stem) chế tạo bởi thép không gỉ SUS410, SUS304 hoặc SUS316

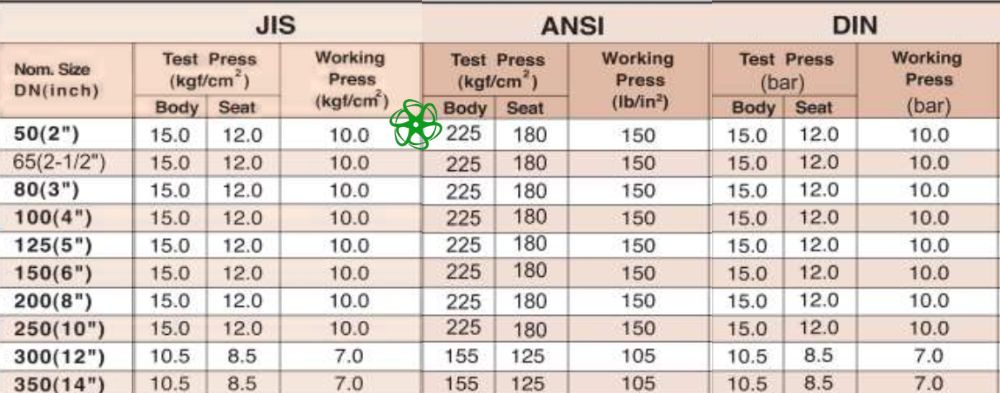

4. Áp suất làm việc của van Shieyu BP series

Áp suất làm việc là thông số an toàn người dùng cần lưu ý để tránh sự cố không đáng có khi vận hành van Shieyu BP series. Dòng van này có sự khác biệt rõ ràng giữa hai nhóm kích thước mà người điều khiển cần nắm vững

• Với cỡ từ DN50 ~ van bướm DN250:
  • Áp suất kiểm thử: 12 bar ~ 15 bar (180 psi ~ 225 psi)
  • Áp suất làm việc: 10 bar (150 psi)
• Từ DN300 ~ DN350:
  • Áp suất thử nghiệm: 8,5 bar ~ 10,5 bar (125 psi ~ 155 psi)
  • Áp suất làm việc: 7 bar (105 psi)
