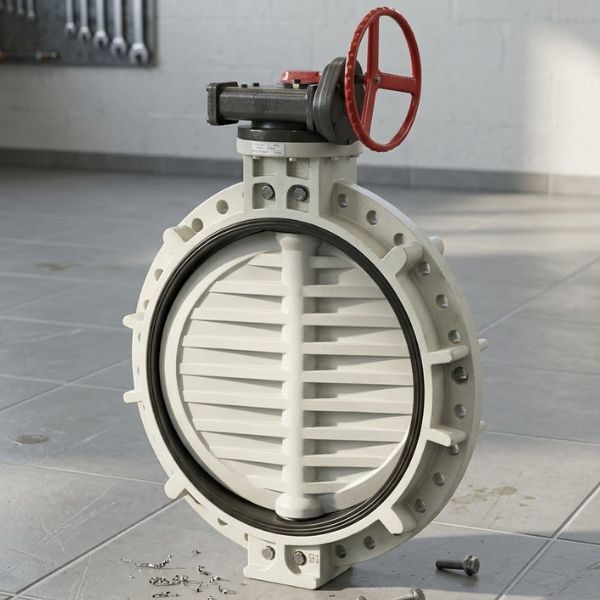

Shieyu BS series

Van Shieyu BS series được sản xuất dành riêng cho hệ thống đường ống kích cỡ rất lớn (vượt ngưỡng DN600). Đây là phương án tối ưu chi phí đáng kể so với các loại van bướm làm bằng kim loại, đồng thời vẫn đảm bảo chất lượng đã được kiểm chứng qua hàng trăm dự án thực tế.

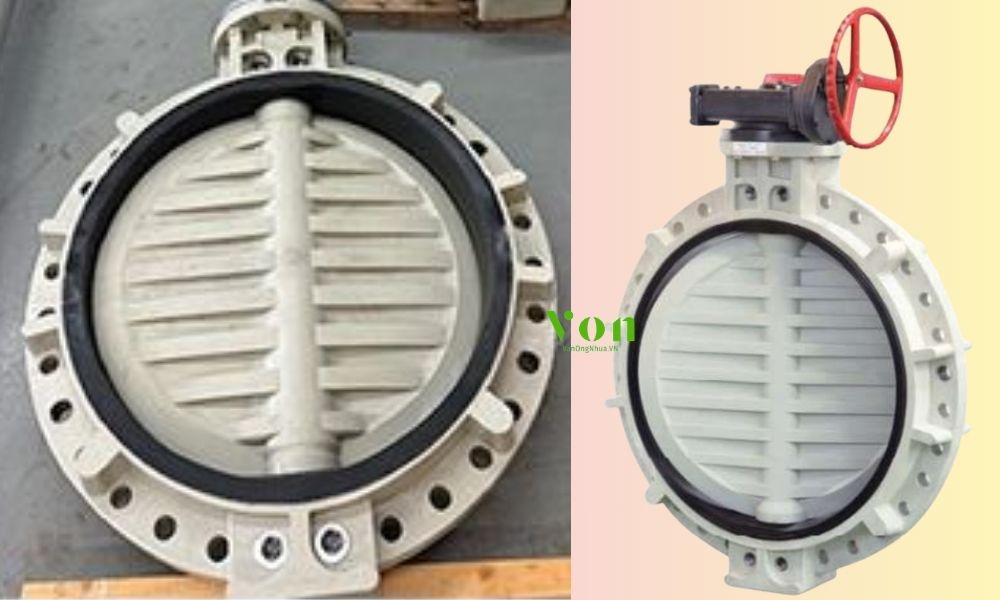

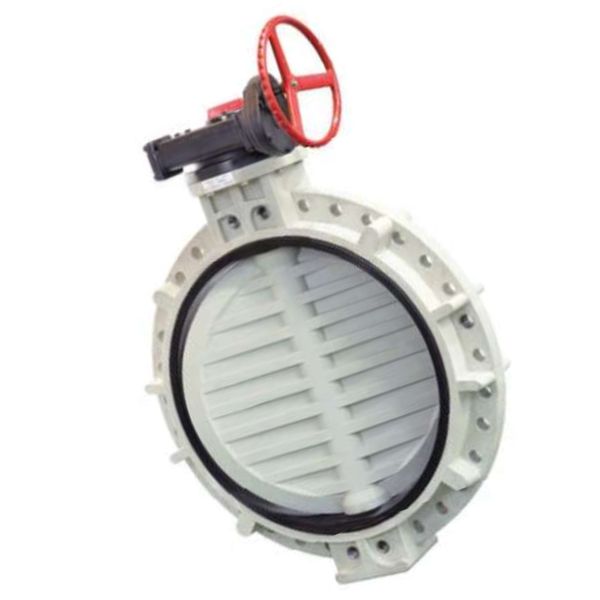

1. Tổng quan về van Shieyu BS series

Shieyu BS series (Shieyu super larger size butterfly valve) là dòng van bướm nhựa cỡ siêu lớn do hãng Shieyu sản xuất theo tiêu chuẩn kiểm soát chất lượng nghiêm ngặt.

• Phục vụ cho hệ thống ống cỡ rất lớn mà van nhựa thông thường không đáp ứng được.
• Phạm vi kích thước từ DN700 đến DN1200
• Hỗ trợ đa dạng các kiểu truyền động như
  • Bánh răng (gear operated)
  • Xích kéo (chaining type)
  • Thủy lực (hydraulic)
  • Khí nén (pneumatic)

ANH

2. Kích thước van Shieyu mã BS

Bảng kích thước van bướm Shieyu là tài liệu quan trọng người dùng nên tham khảo trước khi đặt hàng. Tùy theo tiêu chuẩn thiết kế, kích thước van Shieyu BS series có sự khác nhau

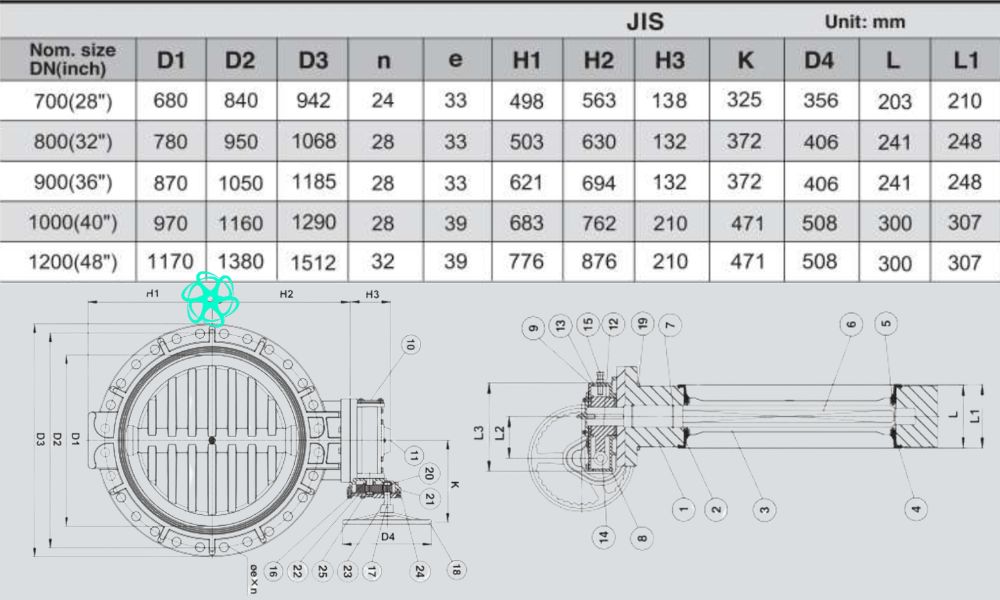

2.1 Thông số kích thước van Shieyu BS series chuẩn JIS

Nếu dự án đường ống thiết kế theo chuẩn JIS, đây là thông số về kích thước van Shieyu BS series người tiêu dùng nên tham khảo

• Đường kính đĩa van D1: 680mm ~ 1170mm
• Đường kính thân van D3: 942mm ~ 1512mm
• Đường kính vòng bulong D2: 840mm ~ 1380mm
• Số vòng bulong n: 24 ~ 32
• Đường kính bulong e: 33mm ~ 39mm
• Chiều cao van:
  • H1: 498mm ~ 776mm
  • H2: 563mm ~ 876mm
• Chiều dày van:
  • L: 203mm ~ 300mm
  • L1: 210mm ~ 307mm

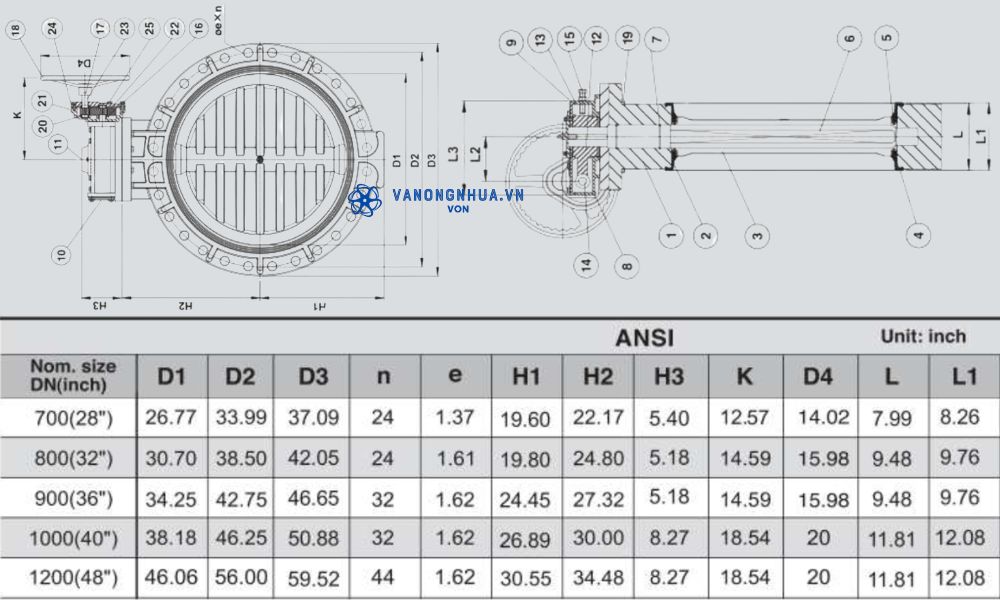

2.2 Chi tiết kích thước van Shieyu model BS chuẩn ANSI

Đối với các công trình đường ống áp dụng kích thước đơn vị inch, dòng van Shieyu BS series theo chuẩn ANSI là lựa chọn phù hợp. Dưới đây là một vài thông số cần lưu ý

• Đường kính đĩa van D1: 26,77 inch ~ 46,06 inch
• Đường kính thân van D3: 37,09 inch ~ 59,52 inch
• Đường kính vòng bulong D2: 33,99 inch ~ 56 inch
• Số vòng bulong n: 24 ~ 44
• Đường kính bulong e: 1,37 inch ~ 1,62 inch
• Chiều cao van:
  • H1: 19,6 inch ~ 30,55 inch
  • H2: 22,17 inch ~ 34,48 inch
• Chiều dày van:
  • L: 7,99 inch ~ 11,81 inch
  • L1: 8,26 inch ~ 12,08 inch

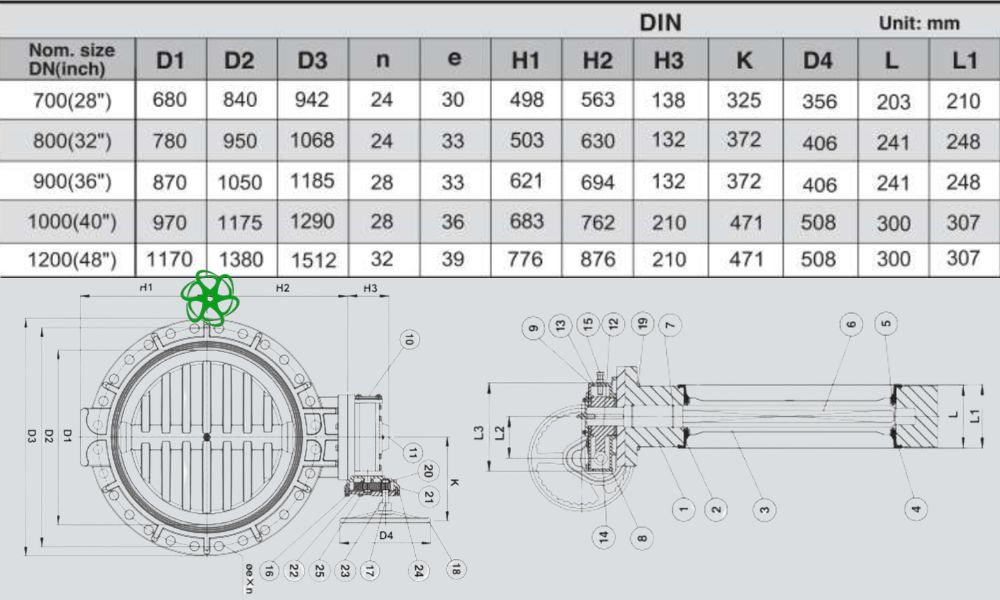

2.3 Van Shieyu BS series chuẩn DIN

Tiêu chuẩn DIN xuất hiện ngày càng nhiều trong các dự án có yếu tố thiết bị kỹ thuật từ các nước châu Âu, với dải thông số van Shieyu BS series theo chuẩn này như sau:

• Đường kính đĩa van D1: 680mm ~ 1170mm
• Đường kính thân van D3: 942mm ~ 1512mm
• Đường kính vòng bulong D2: 840mm ~ 1380mm
• Số vòng bulong n: 24 ~ 32
• Đường kính bulong e: 30mm ~ 39mm
• Chiều cao van:
  • H1: 498mm ~ 776mm
  • H2: 563mm ~ 876mm
• Chiều dày van:
  • L: 203mm ~ 300mm
  • L1: 210mm ~ 307mm

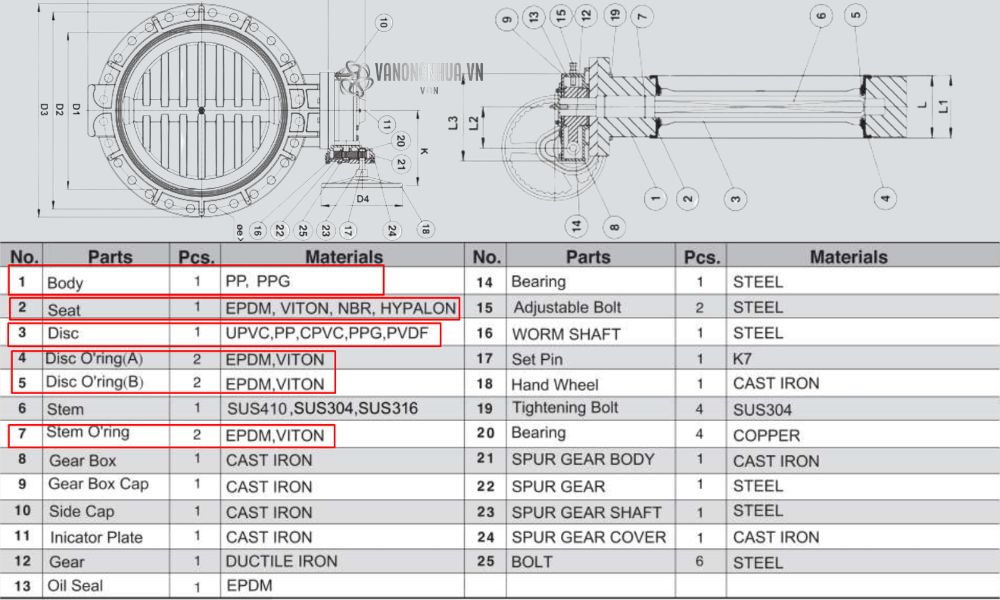

3. Vật liệu chế tạo van Shieyu BS series

Vật liệu quyết định tuổi thọ thực tế của van Shieyu trong dự án đường ống của bạn. Shieyu BS series sử dụng vật liệu kỹ thuật cao, được lựa chọn theo từng ứng dụng cụ thể

• Thân van (body): Làm từ nhựa PP hoặc PPG – chịu ăn mòn vượt trội so với gang hay thép, phù hợp môi trường hóa chất.
• Đêm van (seat): Chế tạo bởi 1 trong các vật liệu: Cao su EPDM, Viton, NBR hoặc Hypalon
• Gioăng (O-ring): Làm bằng EDPM hoặc Viton
• Đĩa van (disc): Sử dụng một trong các loại nhựa sau: PPG, nhựa uPVC, nhựa PP, nhựa cPVC, nhựa PVDF

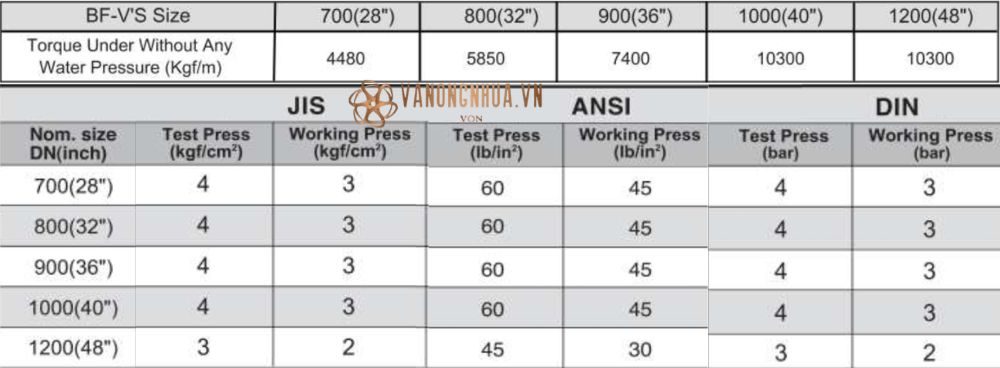

4. Momen xoắn và áp suất van mã BS hãng Shieyu

Ngoài kích thước, áp suất và momen xoắn cũng là những chỉ số nhiều kỹ sư lắp đặt cần lưu ý để tránh sự cố không mong muốn, đặc biệt đối với dòng van bướm cỡ lớn như Shieyu BS series. Dưới đây là dải thông số chi tiết

• Momen xoắn không áp lực nước: 4480 ~ 10300 (kgf/m)
• Áp suất kiểm thử
  • Chuẩn JIS/DIN: 3 bar ~ 4 bar
  • Chuẩn ANSI: 45 lb/in² ~ 60 lb/in²
• Áp suất làm việc
  • Chuẩn JIS/DIN: 2 bar ~ 3 bar
  • Chuẩn ANSI: 30 lb/in² ~ 45 lb/in²
