Shieyu CC series

Van Shieyu CC series là dòng van nhựa mà các kỹ sư van ống nhựa của chúng tôi luôn đưa ra khuyến nghị đầu tiên cho vị trí lắp đặt cần van gọn nhẹ, lắp nhanh, chi phí hợp lý mà vẫn đảm bảo áp suất làm việc ổn định. Dưới đây là một vài thông tin quan trọng người mua có thể tham khảo trước khi đặt hàng dòng van Shieyu này

1. Khái quát về van Shieyu CC series

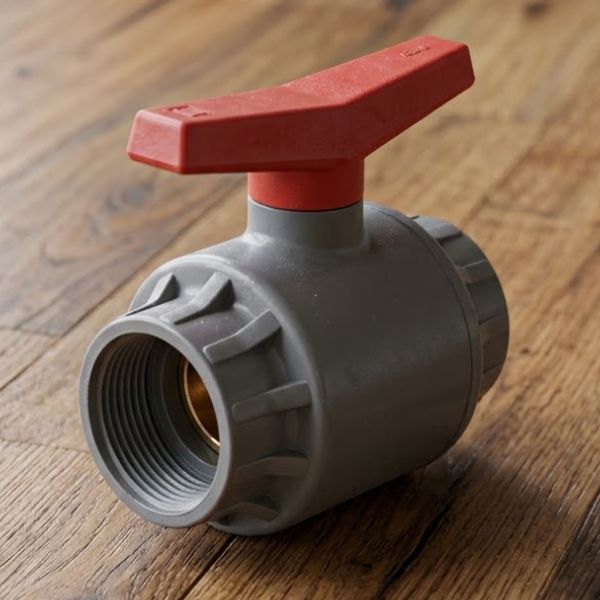

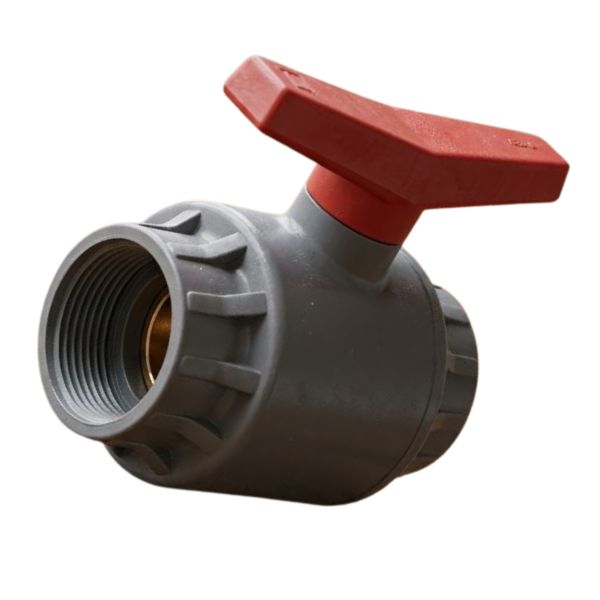

Van Shieyu CC series (hay còn gọi là Shieyu compact ball valve) là dòng van bi Shieyu nhỏ gọn về chiều dài tổng thể, được thiết kế để tối ưu không gian lắp đặt mà không đánh đổi hiệu suất vận hành.

• Kích thước từ DN15 đến DN150, áp dụng được cho các hệ thống quy mô nhỏ đến lớn
• Đạt chứng nhận NSF, phù hợp cho cả ứng dụng công nghiệp lẫn dân dụng.
• Sử dụng hai kiểu kết nối
  • Kiểu dán keo với dòng Shieyu CC100 socket
  • Kiểu nối ren đối với van Shieyu CC200 thread
• Tương thích ba tiêu chuẩn quốc tế: JIS, ANSI, DIN

ANH

2. Kích thước van Shieyu CC series

Khi thiết kế hệ thống ống nhựa, người lắp đặt cần đối chiếu thông tin về kích thước van Shieyu CC series trước khi tiến hành thi công. Dưới đây là thông số của dòng van bi mã CC theo ba tiêu chuẩn quốc tế

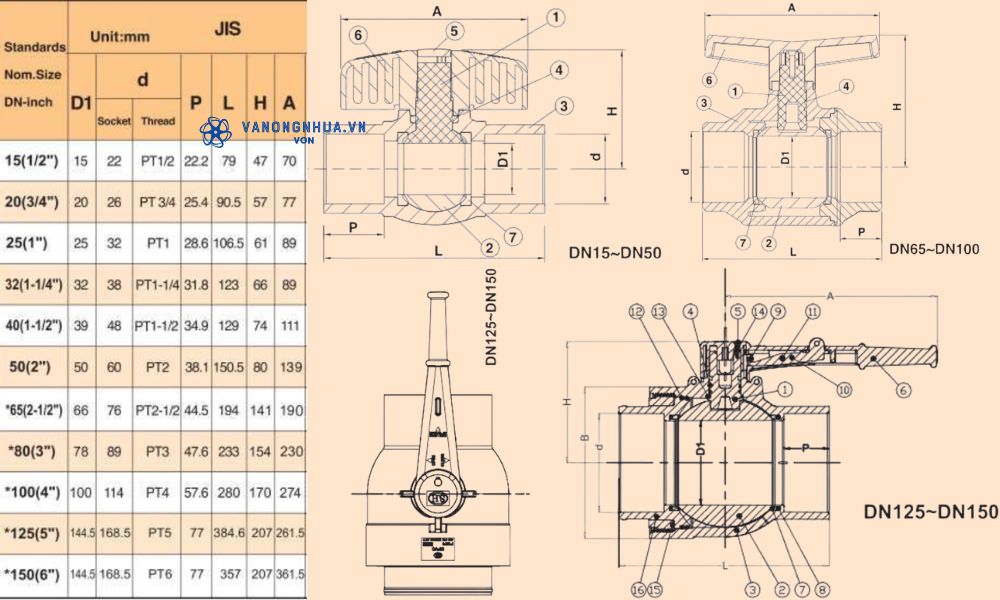

2.1 Thông số kích thước van mã CC chuẩn JIS

Nếu công trình thi công đang dùng ống nhựa theo tiêu chuẩn JIS, đây là bảng tra cứu kích thước người dùng nên chú ý. Một vài thông số quan trọng như sau:

• Đường kính trong đầu nối d:
  • Van Shieyu CC100 socket: 22mm ~ 168,5mm
  • Van Shieyu CC200 thread: PT1/2 ~ PT6
• Chiều dài đầu nối P: 22,2mm ~ 77mm
• Chiều dài van L: 79mm ~ 384,6mm
• Chiều cao H: 47mm ~ 207mm
• Chiều dài tay gạt/tay vặn A: 70mm ~ 361,5mm

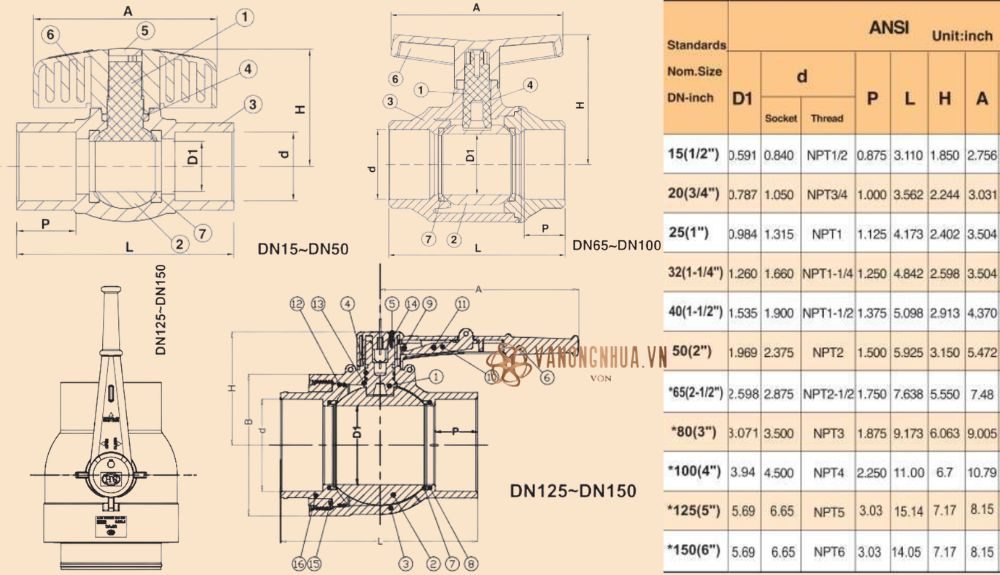

2.2 Chi tiết kích thước van chuẩn ANSI

Nếu dự án thiết kế tính toán kích thước theo đơn vị inch, nên sử dụng van Shieyu CC series theo tiêu chuẩn ANSI. Dưới đây là bảng kích thước người dùng có thể tra cứu trực tiếp mà không cần quy đổi, với các thông số sau đây:

• Đường kính trong đầu nối d:
  • Van Shieyu CC100 socket: 0,84 inch ~ 6,65 inch
  • Van Shieyu CC200 thread: NPT1/2 ~ NPT6
• Chiều dài đầu nối P: 0,875 inch ~ 3,03 inch
• Chiều dài van L: 3,11 inch ~ 15,14 inch
• Chiều cao H: 1,85 inch ~ 7,17 inch
• Chiều dài tay gạt/tay vặn A: 2,756 inch ~ 10,79 inch

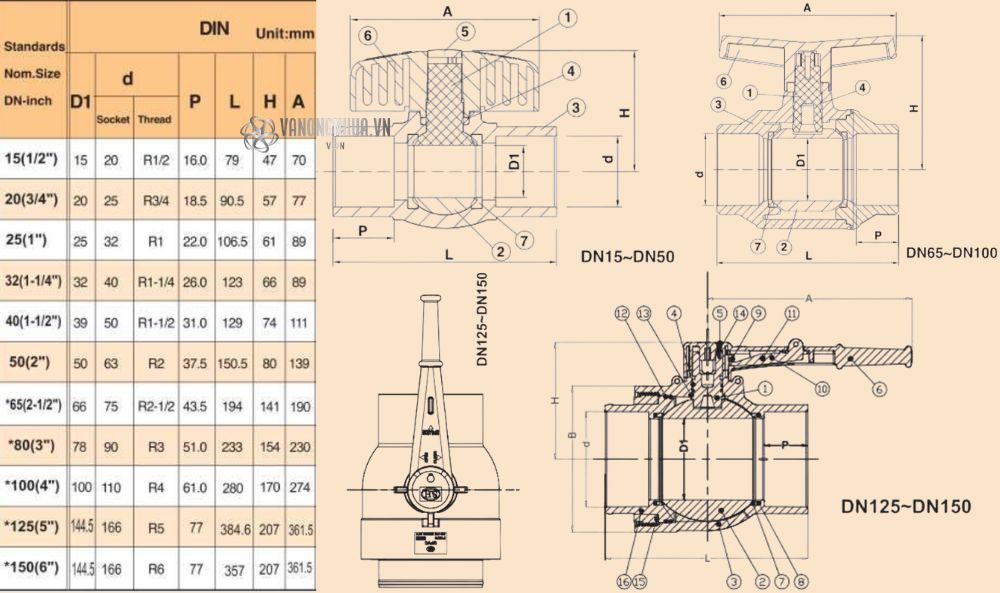

2.3 Van Shieyu CC series chuẩn DIN

Tiêu chuẩn DIN là lựa chọn chủ đạo trong các dự án đường ống sử dụng thiết bị đạt chuẩn châu Âu. Dòng van Shieyu CC series chuẩn DIN tuân thủ các thông số chính như sau:

• Đường kính trong đầu nối d:
  • Van Shieyu CC100 socket: 20mm ~ 166mm
  • Van Shieyu CC200 thread: R1/2 ~ R6
• Chiều dài đầu nối P: 16mm ~ 77mm
• Chiều dài van L: 79mm ~ 384,6mm
• Chiều cao H: 47mm ~ 207mm
• Chiều dài tay gạt/tay vặn A: 70mm ~ 361,5mm

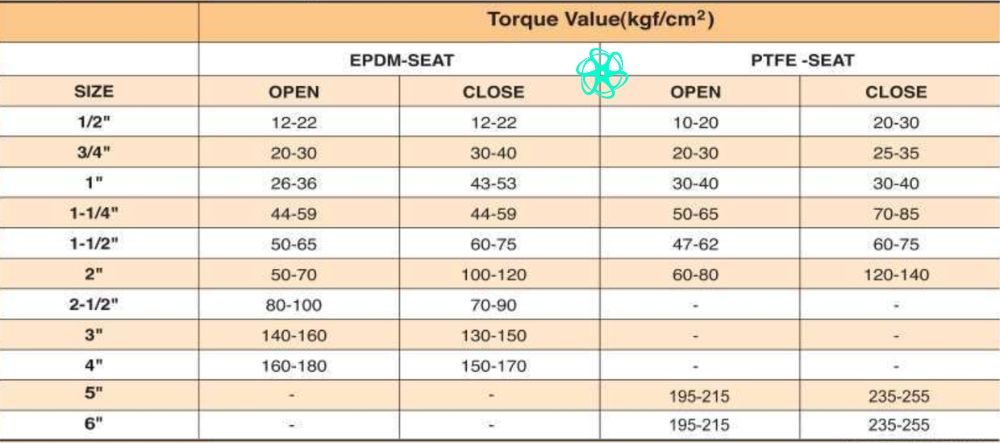

3. Thông số momen xoắn van Shieyu model CC

Momen xoắn là thông số mà phần lớn kỹ sư nên lưu ý khi chọn van Shieyu CC series, đảm bảo người vận hành đủ lực đóng mở van, đặc biệt đối với không gian lắp đặt chật hẹp.

• Với đệm van EPDM:
  • Momen lúc mở: 12 kgf/cm² ~ 180 kgf/cm²
  • Momen lúc đóng: 12 kgf/cm² ~ 170 kgf/cm²
• Đối với đệm PTFE:
  • Momen xoắn khi mở van: 10 kgf/cm² ~ 215 kgf/cm²
  • Momen xoắn khi đóng van: 20 kgf/cm² ~ 255 kgf/cm²

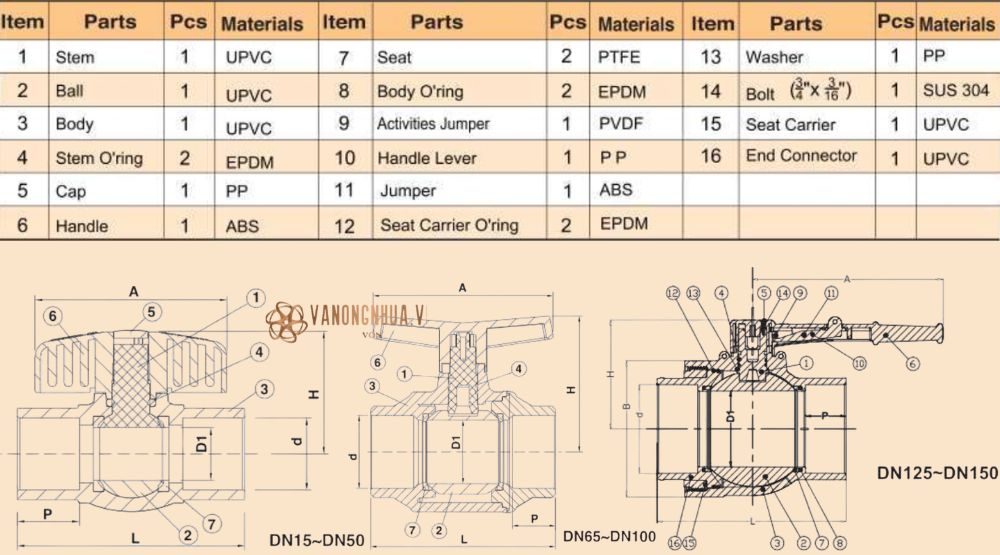

4. Vật liệu chế tạo van Shieyu CC series

Chất lượng van Shieyu model CC được thể hiện trong từng chi tiết vật liệu bên trong. Dòng van này sử dụng các vật liệu áp dụng cho từng bộ phận như sau:

• Thân van (body), bi van (ball), trục (stem) làm từ nhựa uPVC, đảm bảo van chịu lực, chống ăn mòn tốt
• Gioăng (O-ring) làm bằng cao su EPDM, đệm van sử dụng nhựa PTFE, giúp van ngăn ngừa dòng chảy rò rỉ ra ngoài khi đóng van
• Nhựa ABS dùng để chế tạo bộ phận điều khiển (handle)
• Với riêng van cỡ DN125 ~ DN150, có một số chi tiết van sử dụng vật liệu nhựa PP và nhưa PVDF, giúp tăng khả năng chống chịu của van

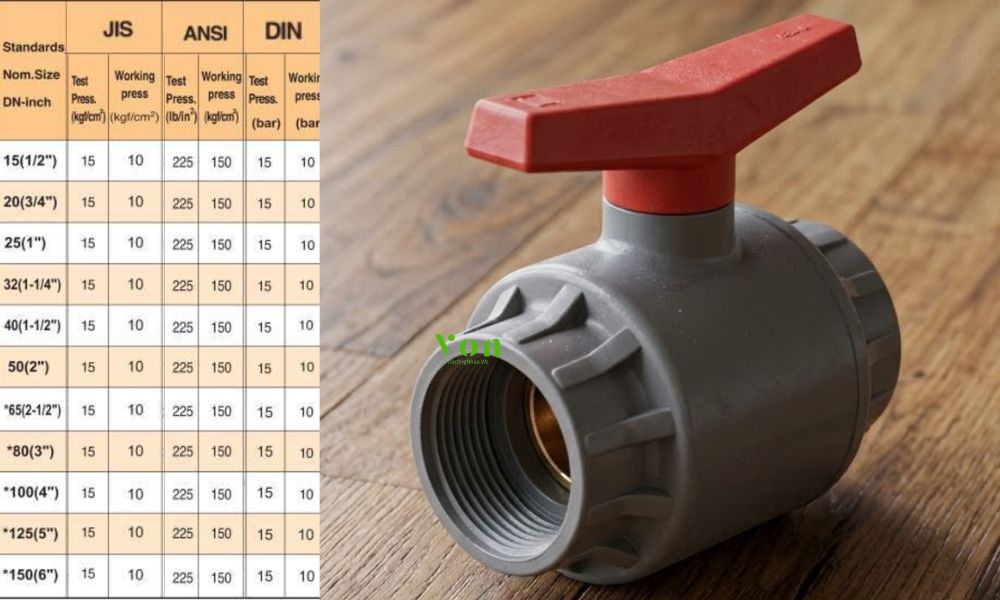

5. Van Shieyu mã CC chịu áp bao nhiêu

Với van Shieyu CC series, dòng van này chịu áp đồng đều trên toàn dải kích thước từ DN15 đến DN150, với các thông số cụ thể dưới đây

• Áp suất kiểm tra:
  • Chuẩn JIS/DIN: 15 bar
  • Chuẩn ANSI: 225 lb/in²
• Áp suất làm việc:
  • Chuẩn JIS/DIN: 10 bar
  • Chuẩn ANSI: 150 lb/in²
