Shieyu CG series

Van Shieyu CG series – dòng Shieyu strong union ball valve – được thiết kế chính xác để giải quyết bài toán dành cho đường ống chịu áp lực lớn và cần bảo trì thường xuyên. Người dùng có thể tham khảo một vài điểm nổi bật của dòng van Shieyu này ngay sau đây

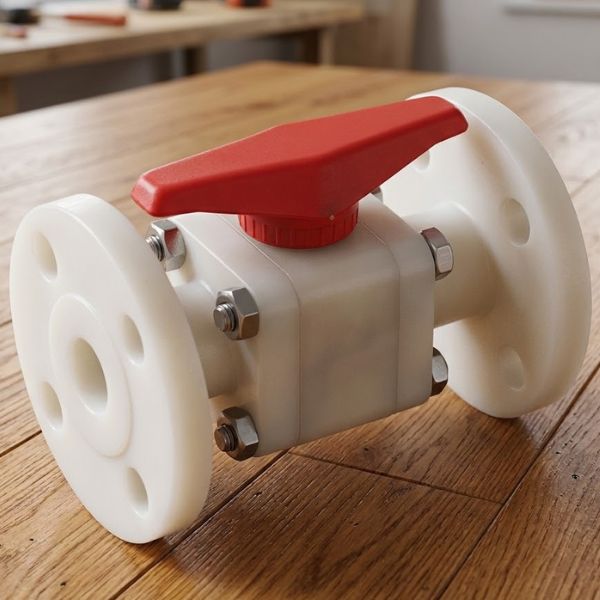

1. Giới thiệu về van Shieyu CG series

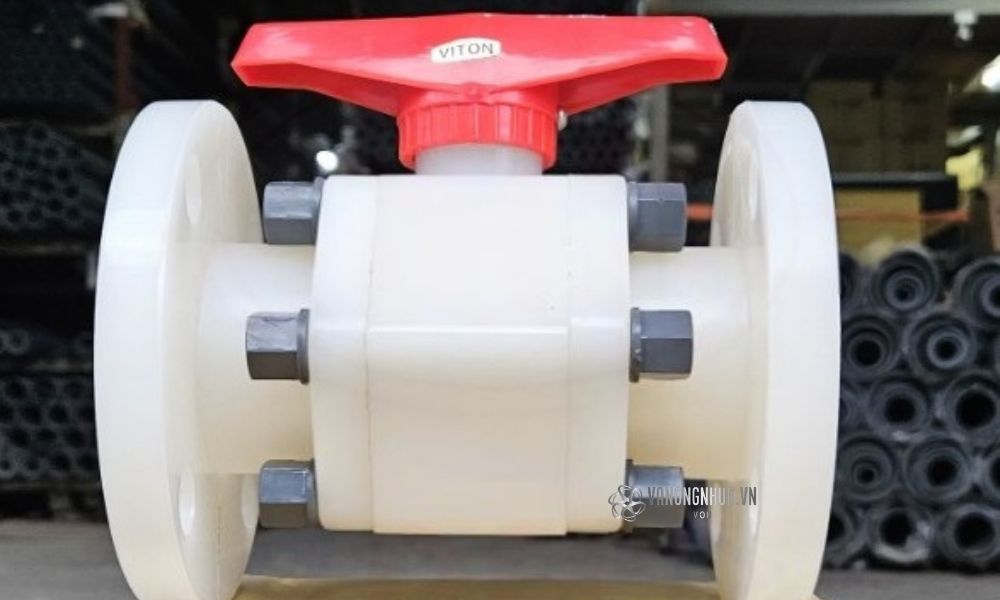

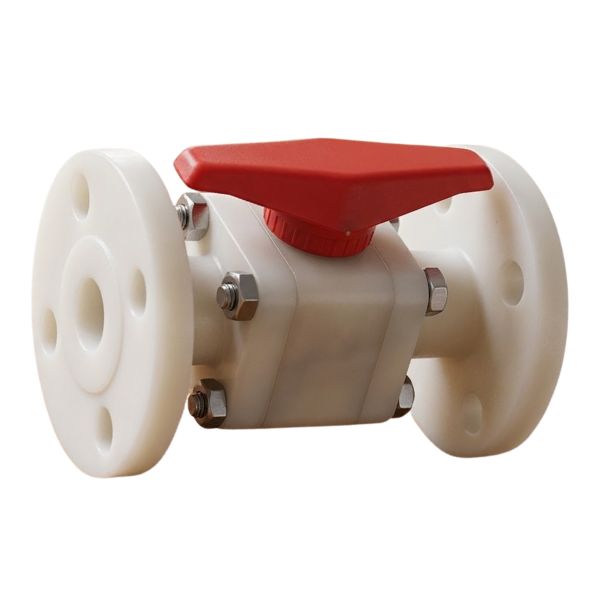

Van Shieyu CG series (Shieyu strong union ball valve) là loại van bi Shieyu sử dụng kiểu nối bích – cho phép tháo lắp, kiểm tra và thay thế van mà không phá vỡ toàn tuyến ống.

• Có kích cỡ từ DN15 đến DN150, phù hợp cho nhiều quy mô đường ống công nghiệp khác nhau
• Là loại van bi 3 mảnh, hỗ trợ bảo trì và thay thế bi van dễ dàng
• Khuyến nghị dòng này cho các hệ thống đường ống cần khả năng chịu lực tốt hơn các kiểu kết nối khác.

2. Kích thước van Shieyu CG300 flange

Một trong những lý do kỹ sư chọn Shieyu CG300 flange là sự linh hoạt về tiêu chuẩn mặt bích. Dòng Shieyu CG series hỗ trợ đầy đủ ba tiêu chuẩn quốc tế JIS, ANSI và DIN, đáp ứng nhiều yêu cầu lắp đặt của các dự án thực tế

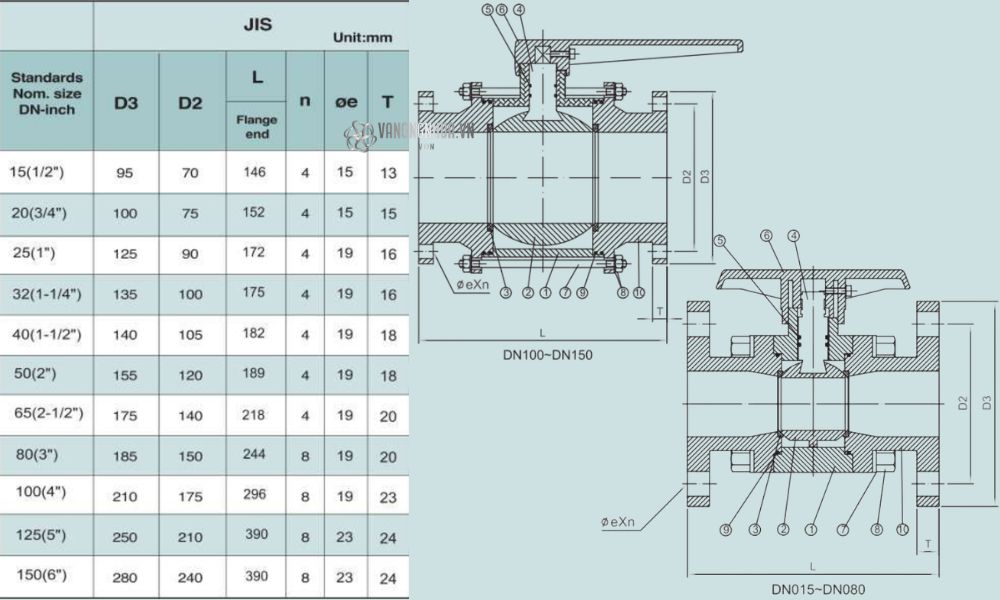

2.1 Van Shieyu CG series chuẩn JIS

Dưới đây là một vài thông số quan trọng của van Shieyu CG series áp dụng cho công trình tuân theo tiêu chuẩn JIS

• Kích thước mặt bích D3: 95mm ~ 280mm
• Đường kính vòng bulong D2: 70mm ~ 240mm
• Chiều dài van L: 146mm ~ 390mm
• Số vòng bulong n: 4 ~ 8 lỗ
• Đường kính bulong Ø3: 15mm ~ 23mm
• Độ dày van T: 13mm ~ 24mm

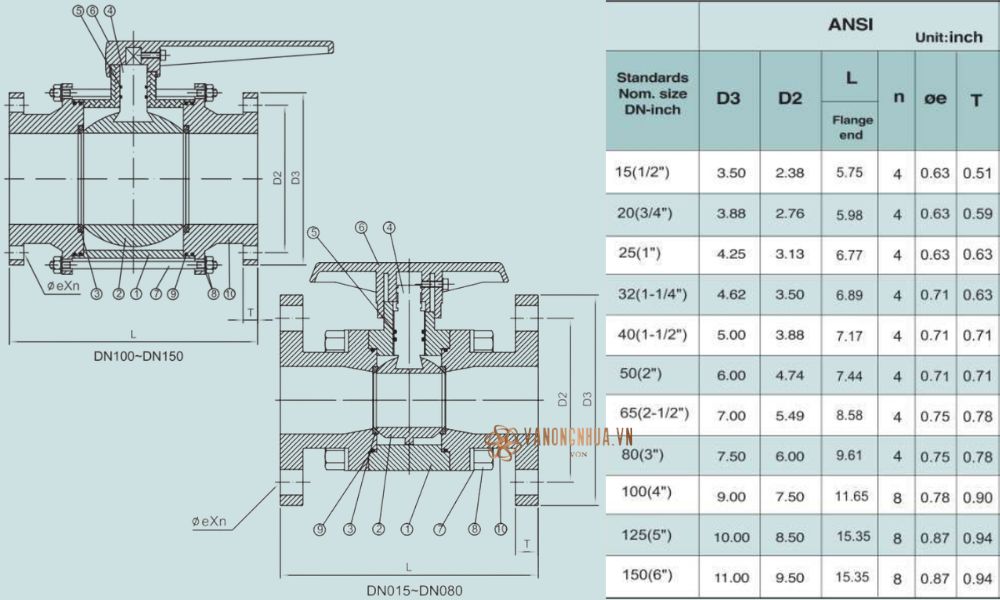

2.2 Thông số van Shieyu CG300 flange chuẩn ANSI

Van Shieyu CG series chuẩn ANSI được dùng nhiều cho dự án cần tính toán kích thước theo hệ inch, với các thông số sau đây

• Kích thước mặt bích D3: 3,5 inch ~ 11 inch
• Đường kính vòng bulong D2: 2,38 inch ~ 9,5 inch
• Chiều dài van L: 5,75 inch ~ 15,35 inch
• Số vòng bulong n: 4 ~ 8 lỗ
• Đường kính bulong Ø3: 0,63 inch ~ 0,87 inch
• Độ dày van T: 0,51 inch ~ 0,94 inch

2.3 Van Shieyu CG series chuẩn DIN có thông số nào

Chuẩn DIN (đơn vị mm) là tiêu chuẩn phổ biến tại châu Âu và nhiều dự án công nghiệp lớn tầm cỡ quốc tế. Van Shieyu CG series theo chuẩn DIN có các thông số như sau

• Kích thước mặt bích D3: 95mm ~ 280mm
• Đường kính vòng bulong D2: 65mm ~ 240mm
• Chiều dài van L: 146mm ~ 390mm
• Số vòng bulong n: 4 ~ 8 lỗ
• Đường kính bulong Ø3: 14mm ~ 23mm
• Độ dày van T: 13mm ~ 24mm

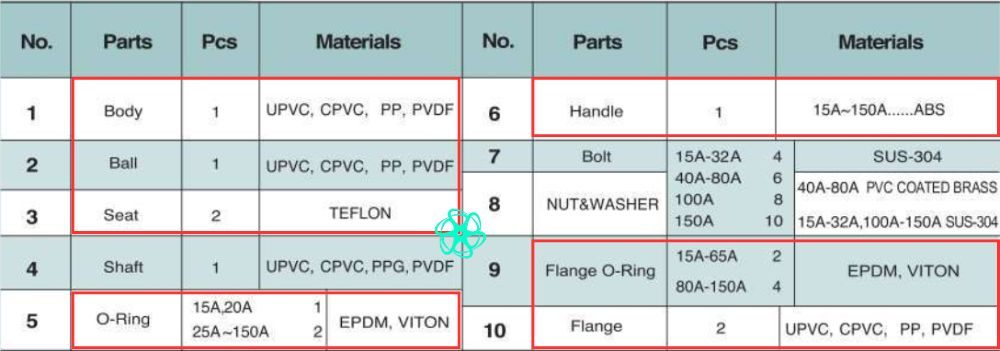

3. Vật liệu chế tạo van Shieyu CG300 flange

Vật liệu là yếu tố kỹ thuật quan trọng nhất khi chọn van bi CG300 hãng Shieyu cho ứng dụng thực tế. Dòng CG300 có cấu trúc vật liệu của một số bộ phận quan trọng như sau

• Thân van (body), bi (ball), mặt bích (flange): Làm từ nhựa uPVC, nhựa cPVC, nhựa PP hoặc nhựa PVDF. Người dùng nên lựa chọn theo bảng tương thích hóa chất của từng loại nhựa.
• Đệm van (seat): Chế tạo bởi Teflon (nhựa PTFE), đảm bảo độ kín và chống bám hóa chất.
• Gioăng (O-ring): Sử dụng một trong hai vật liệu là cao su EPDM hoặc Viton
• Tay vặn hoặc tay gạt (handle): Làm bằng nhựa ABS – nhẹ, bền, chống mài mòn hiệu quả

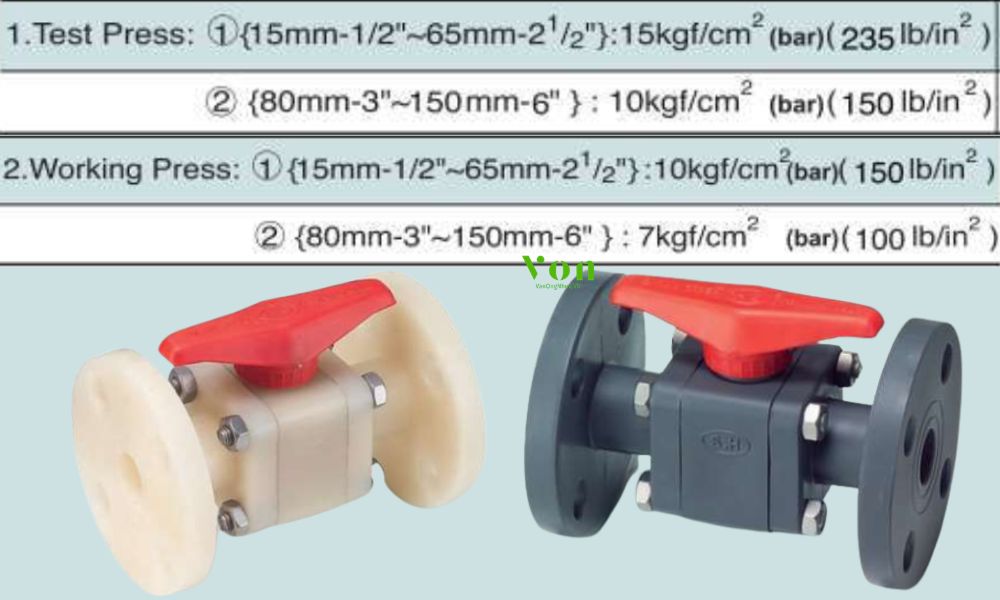

4. Áp suất van Shieyu CG series

Thông số áp suất quyết định giới hạn an toàn vận hành của toàn hệ thống. Với van Shieyu CG series, áp suất được chia theo dải kích thước

• Từ DN15 ~ DN65
  • Áp suất thử nghiệm: 15 bar (235 lb/in²)
  • Áp suất làm việc: 10 bar (150 lb/in²)
• DN80 ~ DN150
  • Áp lực kiểm thử: 10 bar (150 lb/in²)
  • Áp lực làm việc: 7 bar (100 lb/in²)
