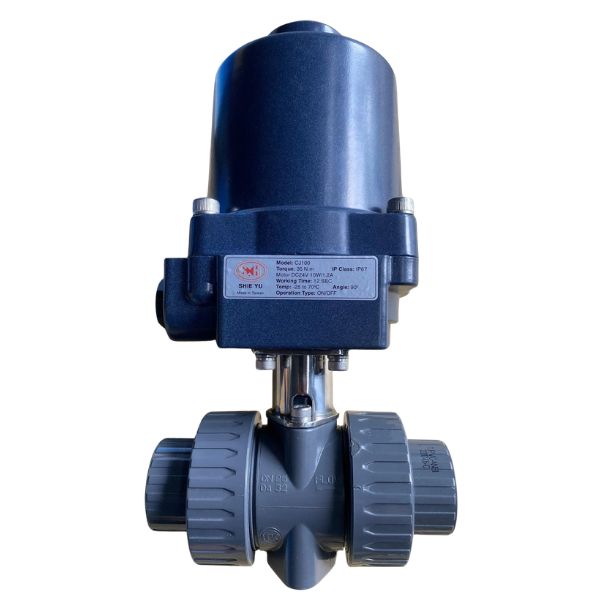

Shieyu CJ series

Van Shieyu CJ series chính là câu trả lời cho giải pháp van bi nhựa tích hợp hệ thống điều khiển tự động hóa công nghiệp, đảm bảo bền bỉ trong môi trường hóa chất, chính xác trong vận hành và tối ưu về chi phí bảo trì, khẳng định vị thế của thương hiệu Shieyu trong phân khúc van Shieyu electric actuated ball valve.

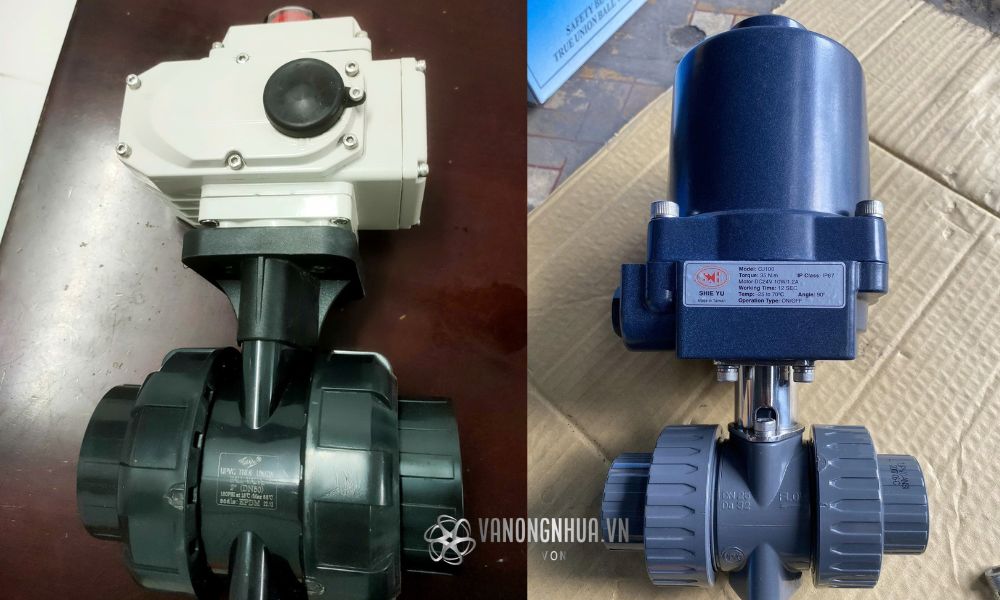

1. Đôi nét về van Shieyu CJ series

Dòng Shieyu CJ series đại diện cho bước tiến vượt bậc của hãng sản xuất trong việc tích hợp công nghệ điều khiển điện vào thiết bị van bi Shieyu

• Bộ truyền động điện được tích hợp trực tiếp lên thân van, loại bỏ các sai số cơ khí và rung lắc trong quá trình vận hành liên tục.

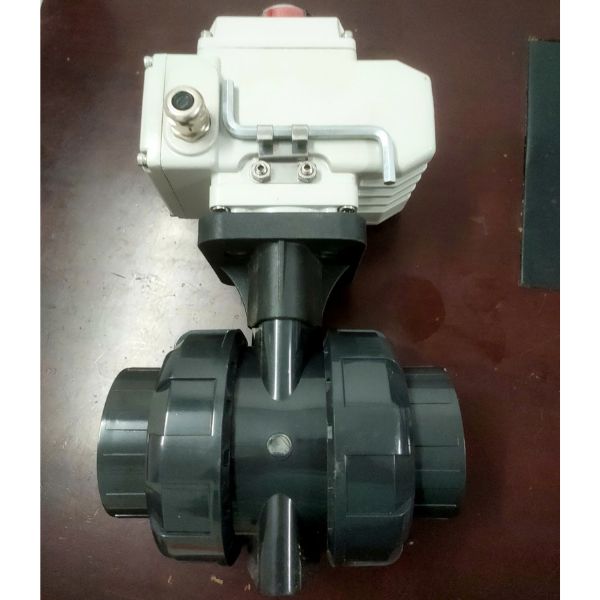

• Thiết kế rắc co hai đầu của dòng CJ cho phép tháo rời, vệ sinh hoặc thay thế linh kiện bên trong
• Dòng van điện Shieyu này cung cấp ba tùy chọn kết nối chủ đạo để đáp ứng nhiều yêu cầu nối ống
  • Shieyu CJ100 socket: Kết nối dán keo hoặc hàn nhiệt, giải pháp tối ưu cho sự kín khít mối nối
  • Shieyu CJ200 thread: Nối ren, linh hoạt cho các hệ thống cần tháo lắp thường xuyên.
  • Shieyu CJ300 flange: Kết nối mặt bích, chuyên dùng cho đường ống chịu áp lớn và cần bảo trì định kỳ

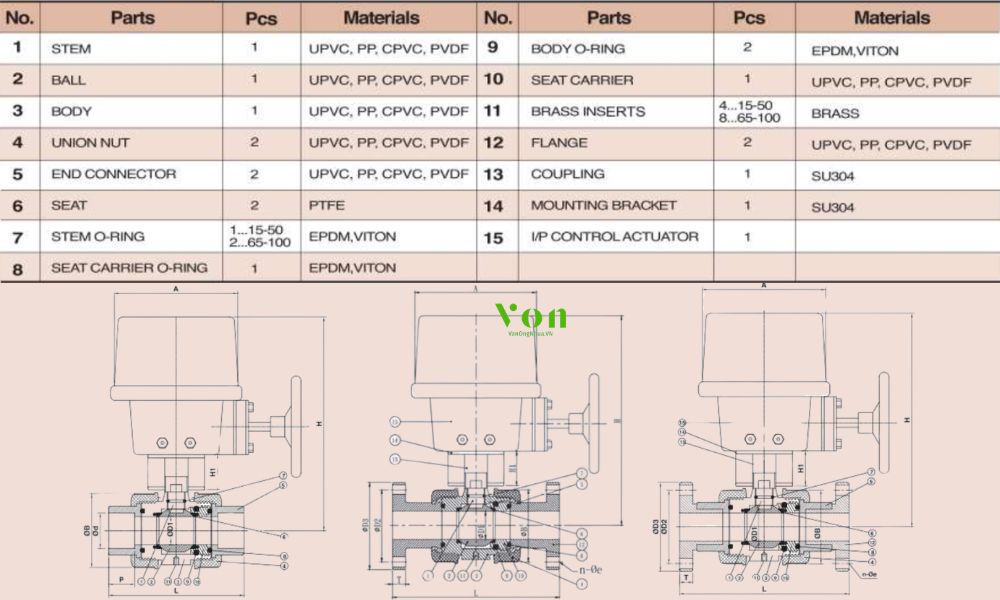

2. Vật liệu chế tạo van điện mã CJ hãng Shieyu

Van Shieyu CJ series cung cấp nhiều loại vật liệu cho từng bộ phần, cho phép van hoạt động ổn định trong nhiều môi trường lắp đặt khác nhau

• Thân van (body), bi van (ball), trục (stem) và đầu nối (end connector) sử dụng 1 trong các vật liệu nhựa dưới đây
  • Nhựa uPVC: Dùng cho dự án cần tối ưu về chi phí
  • Nhựa PP: Chuyên dùng trong các nhà máy hóa chất cần chịu ăn mòn tốt
  • Nhựa cPVC: Dùng trong mạng lưới đường ống cần chịu nhiệt tốt
  • Nhựa PVDF: Là dòng vật liệu cao cấp, kháng ăn mòn với hầu hết các loại hóa chất
• Đệm van (seat): Sử dụng nhựa PTFE – chống mài mòn và kháng hóa chất tốt
• Gioăng (O-ring): Làm bằng cao su EPDM hoặc Viton, đảm bảo ngăn chặn rò rỉ lưu chất chạy quả van

3. Kích thước van Shieyu CJ series

Van Shieyu CJ series được sản xuất tuân thủ các tiêu chuẩn quốc tế như JIS, ANSI và DIN, đảm bảo tương thích với tiêu chuẩn thiết kế của nhiều dự án thi công

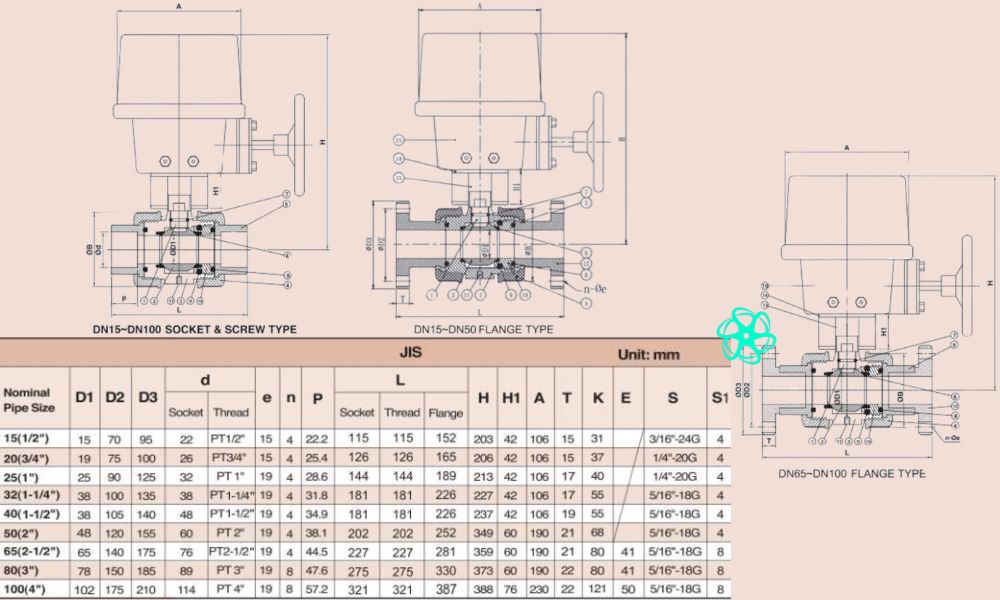

3.1 Thông số kích thước van Shieyu model CJ chuẩn JIS

Tiêu chuẩn JIS ngày càng phổ biến trong các dự án đường ống hiện nay. Van Shieyu CJ series theo chuẩn JIS có các thông số quan trọng như sau:

• Kích cỡ: Từ DN15 (ứng với van bi 21) ~ van bi DN100
• Đường kính trong d:
  • Shieyu CJ100 socket: 22mm ~ 114mm
  • Shieyu CJ200 thread: PT1/2″ ~ PT4″
• Đường kính vòng bulong D2: 70mm ~ 175mm
• Đường kính ngoài mặt bích D3: 95mm ~ 210mm
• Số lỗ bulong n: 4 ~ 8 lỗ
• Đường kính bulong e: 15mm ~ 19mm
• Chiều dài van L:
  • Với dòng van bi nhựa rắc co CJ100/ CJ200: 115mm ~ 321mm
  • Đối với Shieyu CJ300 flange: 152mm ~ 387mm
• Chiều cao H: 203mm ~ 388mm
• Độ dày mặt bích T: 15mm ~ 22mm

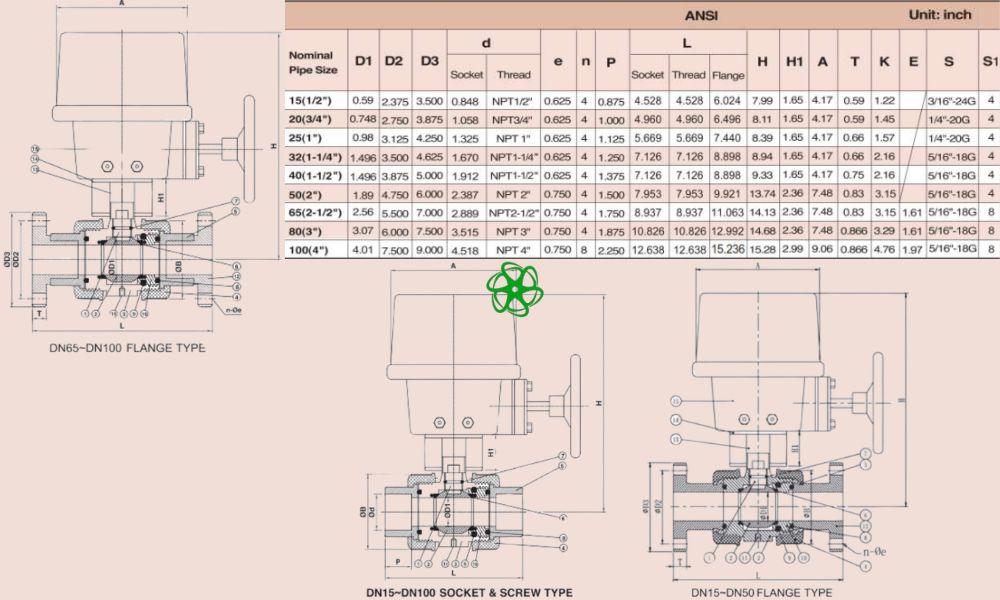

3.2 Chi tiết kích thước van Shieyu CJ series chuẩn ANSI

Đối với các dự án sử dụng đơn vị Inch, van Shieyu CJ series chuẩn ANSI là dòng van nhựa người dùng nên cân nhắc, với các thông số dưới đây:

• Đường kính trong d:
  • Shieyu CJ100 socket: 0,848 inch ~ 4,518 inch
  • Shieyu CJ200 thread: NPT1/2″ ~ NPT4″
• Đường kính vòng bulong D2: 2,375 inch ~ 7,5 inch
• Đường kính ngoài mặt bích D3: 3,5 inch ~ 9 inch
• Số lỗ bulong n: 4 ~ 8 lỗ
• Đường kính bulong e: 0,625 inch ~ 0,75 inch
• Chiều dài van L:
  • CJ100/ CJ200: 4,528 inch ~ 12,638 inch
  • Đối với Shieyu CJ300 flange: 6,024 inch ~ 15,236 inch
• Chiều cao H: 7,99 inch ~ 15,28 inch
• Độ dày mặt bích T: 0,59 inch ~ 0,866 inch

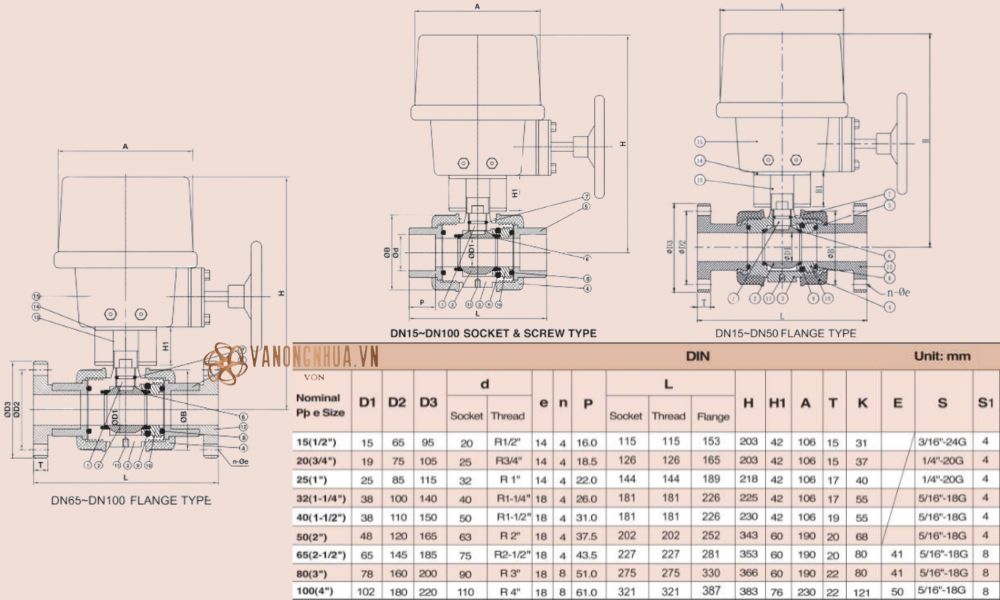

3.3 Van Shieyu mã CJ chuẩn DIN

Van Shieyu CJ series chuẩn DIN đảm bảo sự đồng bộ cho các công trình lắp đặt đường ống hệ mét theo tiêu chuẩn DIN. Dưới đây là dải thông số đo của dòng van bi nhựa điều khiển điện này

• Đường kính trong d:
  • Shieyu CJ100 socket: 20mm ~ 110mm
  • Shieyu CJ200 thread: R1/2″ ~ R4″
• Đường kính vòng bulong D2: 65mm ~ 180mm
• Đường kính ngoài mặt bích D3: 95mm ~ 220mm
• Số lỗ bulong n: 4 ~ 8 lỗ
• Đường kính bulong e: 14mm ~ 18mm
• Chiều dài van L:
  • CJ100/ CJ200: 115mm ~ 321mm
  • Đối với Shieyu CJ300 flange: 153mm ~ 387mm
• Chiều cao H: 203mm ~ 383mm
• Độ dày mặt bích T: 15mm ~ 22mm

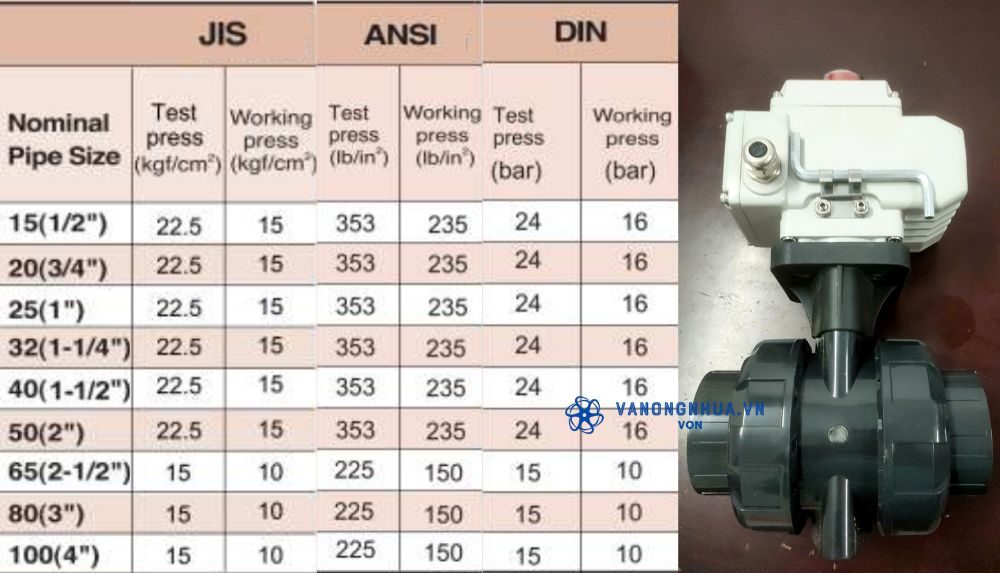

4. Van Shieyu CJ series làm việc với áp suất bao nhiêu

Khả năng chịu áp chính là thước đo sức mạnh của một chiếc van điện. Dựa trên bảng thông số áp suất, van Shieyu CJ series có thông số áp lực như sau:

• Áp suất kiểm tra:
  • Chuẩn JIS: 15 bar ~ 22,5 bar
  • Chuẩn ANSI: 225 psi ~ 353 psi
  • Chuẩn DIN: 15 bar ~ 24 bar
• Áp suất làm việc:
  • Chuẩn JIS: 10 bar ~ 15 bar
  • Chuẩn ANSI: 150 psi ~ 235 psi
  • Chuẩn DIN: 10 bar ~ 16 bar
