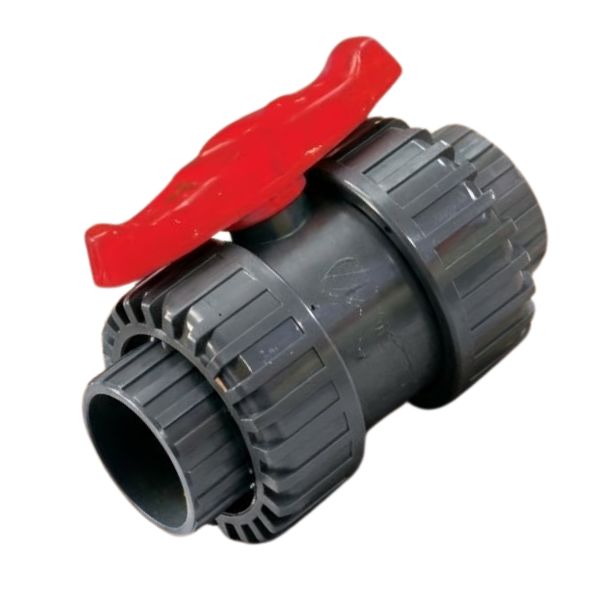

Shieyu CK series

Dòng van bi Shieyu CK series ra đời như một lời giải cho bài toán tối ưu hóa không gian lắp đặt mà vẫn giữ vững hiệu suất vận hành cực cao. Đây không chỉ là một chiếc van, mà là thành quả của quá trình cải tiến thiết kế van Shieyu truyền thống lên một tầm cao mới.

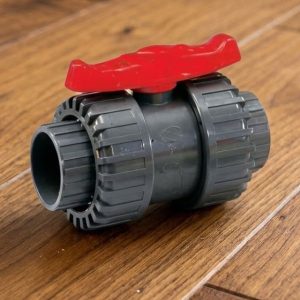

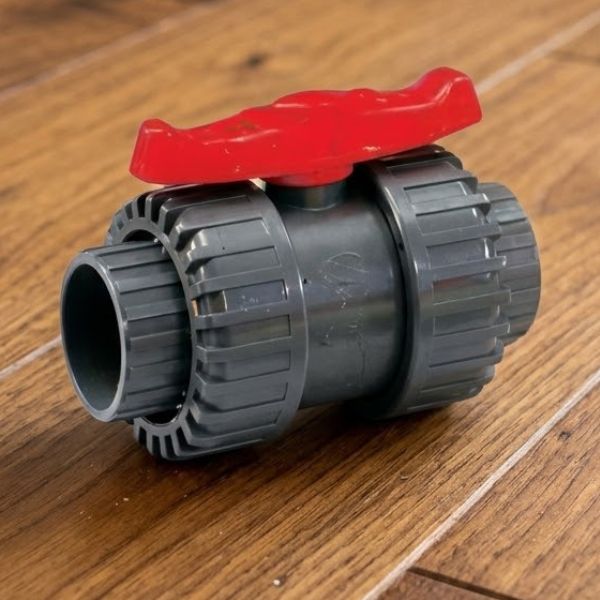

1. Tổng quan về van Shieyu CK series

Dòng Shieyu CK series đại diện cho thế hệ van bi Shieyu tiên tiến nhất của nhà sản xuất

• Thiết kế van được tinh chỉnh để trở nên nhỏ gọn, tối giản
  • Giúp tiết kiệm không gian lắp đặt
  • Vẫn giữ nguyên khả năng chịu áp lực và độ bền cơ học.
• Với chứng nhận NSF, vật liệu thân van đảm bảo không gây thôi nhiễm, biến đây thành lựa chọn hàng đầu cho các hệ thống cấp nước sạch và xử lý nước tinh khiết.

ANH

2. Kích thước van Shieyu CK series

Lựa chọn sai kích thước và tiêu chuẩn kết nối là sai lầm phổ biến khiến các kỹ sư mất thêm chi phí chuyển đổi và làm yếu điểm nối. Van Shieyu CK series cung cấp dải kích thước từ DN10 (3/8″) đến DN80 (3″), tương thích với nhiều hệ thống quy mô nhỏ

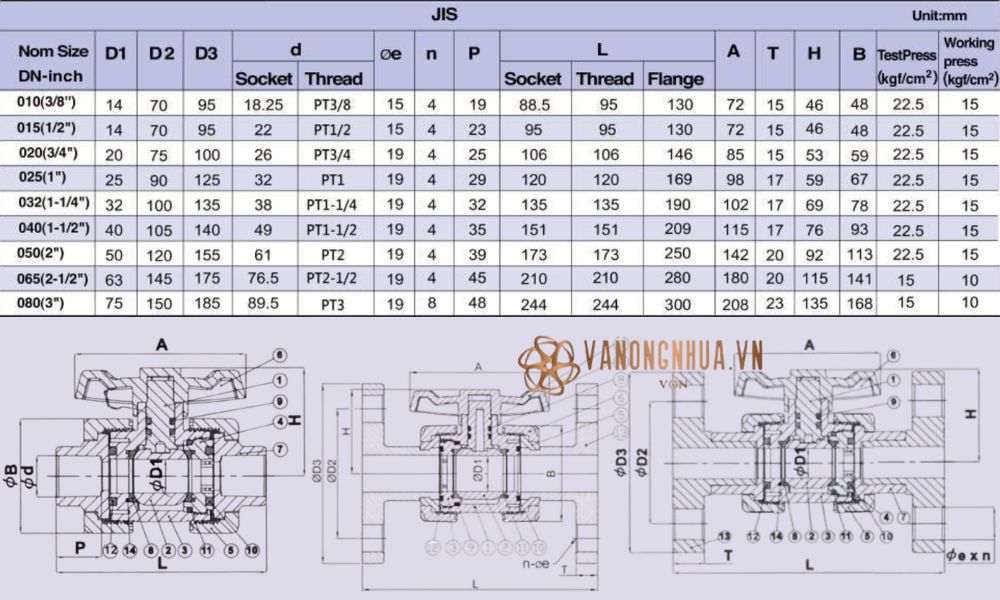

2.1 Thông số kích thước van Shieyu mã CK chuẩn JIS

Nếu công trình thi công tuân theo tiêu chuẩn JIS, cần lưu ý các thông số về van Shieyu CK series sau đây

• Chiều cao H: 46mm ~ 135mm
• Shieyu CK100 socket
  • Đường kính trong d: 18,25mm ~ 89,5mm
  • Chiều dài L: 88,5mm ~ 244mm
• Shieyu CK200 thread
  • Đường kính trong d: PT3/8 ~ PT3
  • Chiều dài L: 95mm ~ 244mm
• Shieyu CK300 flange
  • Đường kính ngoài mặt bích D3: 95mm ~ 185mm
  • Đường kính vòng bulong D2: 70mm ~ 150mm
  • Số vòng bulong n: 4 ~ 8 lỗ
  • Đường kính bulong Øe: 15mm ~ 19mm
  • Chiều dài L: 130mm ~ 300mm
  • Độ dày mặt bích T: 15mm ~ 23mm

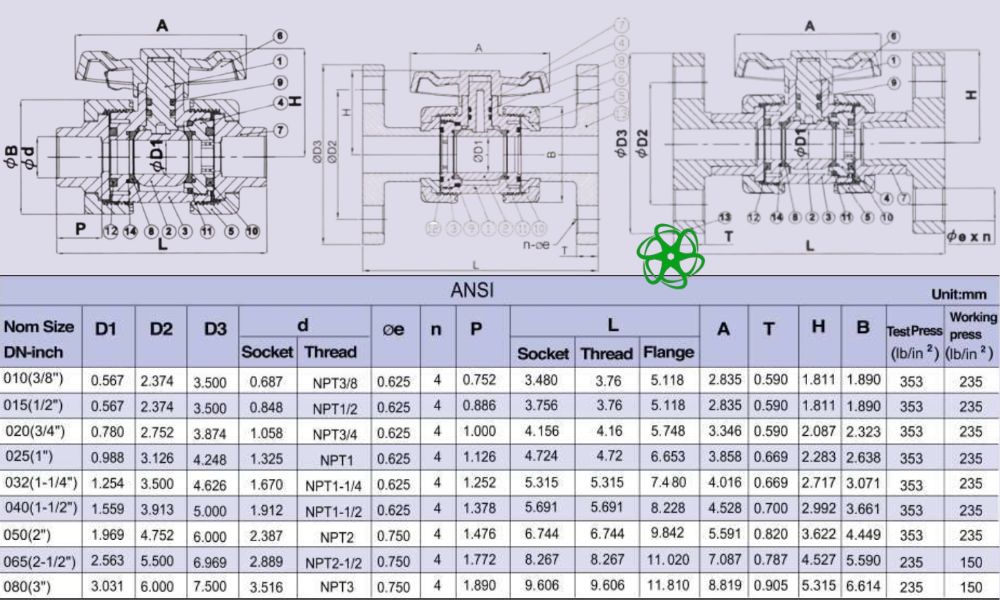

2.2 Van Shieyu model CK chuẩn ANSI có kích thước thế nào

Đối với các dự án đòi hỏi tiêu chuẩn ANSI, mã van Shieyu CK series chuấn ANSI mang lại sự an tâm về kích thước trong quá trình lắp đặt

• Chiều cao H: 1,811 inch ~ 5,315 inch
• Shieyu CK100 socket
  • Đường kính trong d: 0,687 inch ~ 3,516 inch
  • Chiều dài L: 3,48 inch ~ 9,606 inch
• Shieyu CK200 thread
  • Đường kính trong d: NPT3/8 ~ NPT3
  • Chiều dài L: 3,76 inch ~ 9,606 inch
• Shieyu CK300 flange
  • Đường kính ngoài mặt bích D3: 3,5 inch ~ 7,5 inch
  • Đường kính vòng bulong D2: 2,374 inch ~ 6 inch
  • Số vòng bulong n: 4 lỗ
  • Đường kính bulong Øe: 0,625 inch ~ 0,75 inch
  • Chiều dài L: 5,118 inch ~ 11,81 inch
  • Độ dày mặt bích T: 0,59 inch ~ 0,905 inch

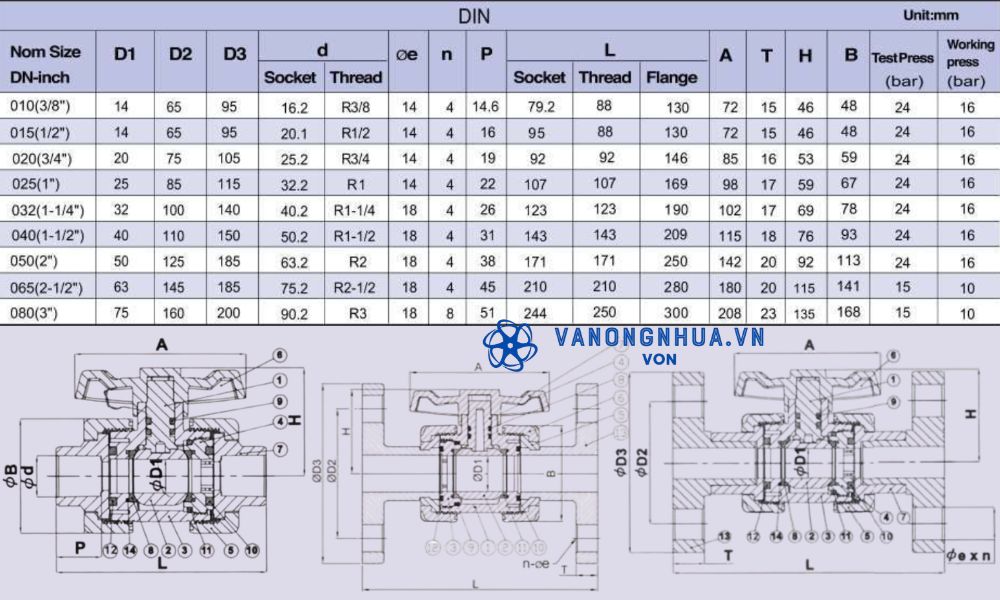

2.3 Chi tiết kích thước van Shieyu CK series chuẩn DIN

Tiêu chuẩn Đức (DIN) luôn đòi hỏi sự khắt khe về thông số hình học đối với van Shieyu CK series. Dưới đây là một vài thông số cần lưu ý

• Chiều cao H: 46mm ~ 135mm
• Shieyu CK100 socket
  • Đường kính trong d: 16,2mm ~ 90,2mm
  • Chiều dài L: 79,2mm ~ 244mm
• Shieyu CK200 thread
  • Đường kính trong d: R3/8 ~ R3
  • Chiều dài L: 88mm ~ 250mm
• Shieyu CK300 flange
  • Đường kính ngoài mặt bích D3: 95mm ~ 200mm
  • Đường kính vòng bulong D2: 65mm ~ 160mm
  • Số vòng bulong n: 4 ~ 8 lỗ
  • Đường kính bulong Øe: 14mm ~ 18mm
  • Chiều dài L: 130mm ~ 300mm
  • Độ dày mặt bích T: 15mm ~ 23mm

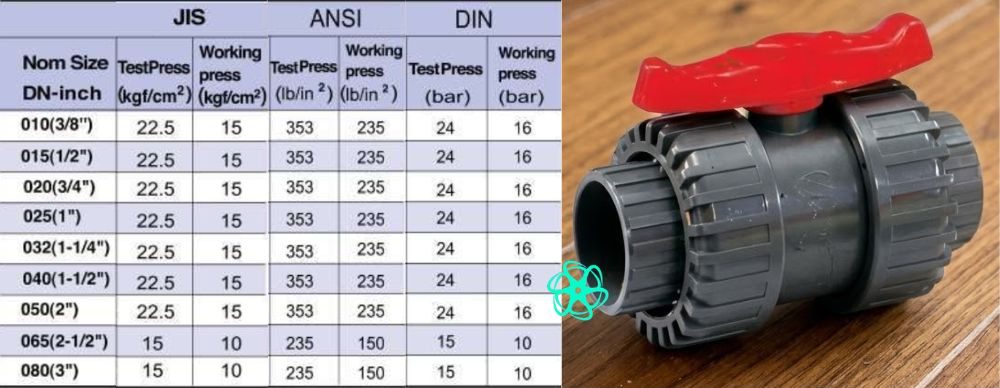

3. Áp suất chịu đựng của van Shieyu CK series

Một trong những thông số ấn tượng của van Shieyu model CK chính là khả năng chịu áp.

• Với kích cỡ từ DN10 ~ DN50
  • Áp suất thử nghiệm từ 22,5 ~ 24 bar (tùy chuẩn JIS hay DIN) hoặc 352 psi
  • Áp suất làm việc ổn định: 15 ~ 16 bar hoặc 235 psi
• Với cỡ DN65 và DN80
  • Áp lực kiểm thử là 15 bar hoặc 235 psi
  • Áp lực vận hành: 10 bar hoặc 150 psi

4. Van Shieyu mã CK được chế tạo từ vật liệu gì

Độ bền của van phụ thuộc nhiều vào vật liệu chế tạo. Dòng van này sử dụng các loại nhựa và cao su dưới đây

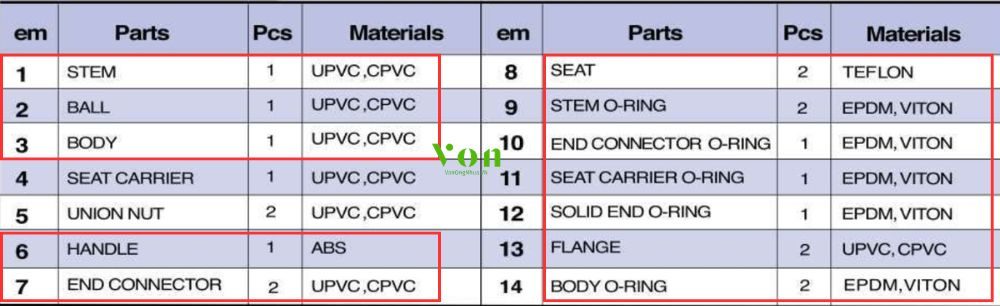

• Thân van (body), bi (ball), trục (stem) và đầu nối (end connector) làm từ nhựa uPVC hoặc nhựa cPVC với độ cứng cao
• Đệm van làm từ Teflon (nhựa PTFE) giúp van vận hành êm ái, chống mài mòn và không bị kẹt sau thời gian dài sử dụng.
• Gioăng (O-ring) làm từ một trong hai vật liệu cao su là EPDM và Viton
• Tay vặn (handle) chế tạo từ nhựa ABS

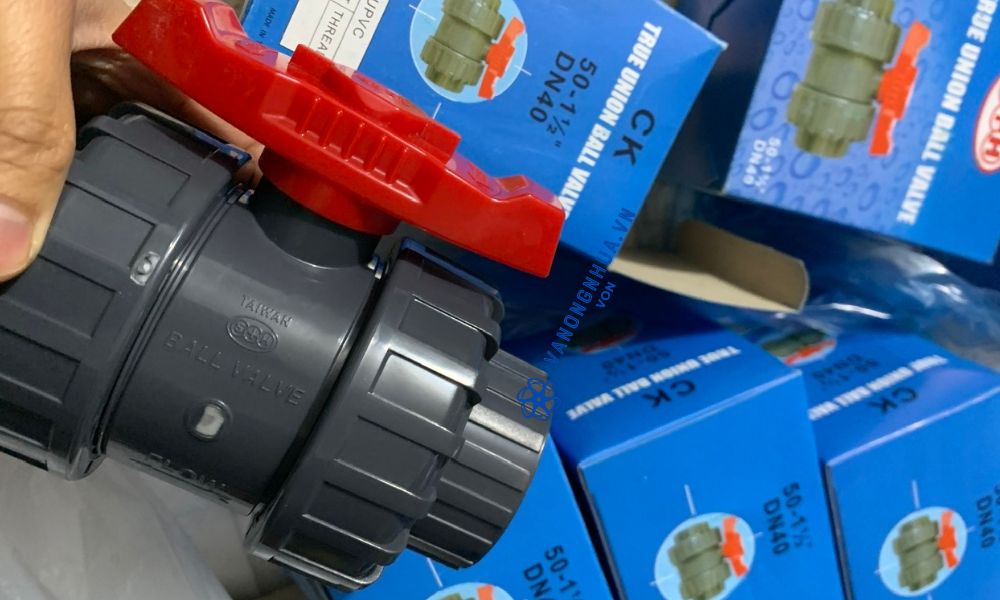

5. Kho van Shieyu CK series

Khách hàng khi có nhu cầu mua van Shieyu CK series có thể liên hệ với đại lý van ống nhựa (VON) của chúng tôi

• Với kho hàng số lượng lớn van mã CK đặt tại Hà Nội và thành phố Hồ Chí Minh
• Đa dạng các mã van CK100, CK200, CK300, sẵn sàng đáp ứng tiến độ cho các dự án trọng điểm.
• Mỗi dòng van đều trải qua quy trình kiểm soát nghiêm ngặt, đảm bảo hình dáng sắc nét, thông số dập nổi rõ ràng và đầy đủ chứng từ kỹ thuật.
