Shieyu CM series

Van Shieyu CM series là loại van nhựa có cấu tạo đặc biệt, chuyên dùng để giải quyết chính xác bài toán kết nối với đoạn ống hoặc phụ kiện đã có sẵn ren trong. Với thiết kế riêng cho 2 kích cỡ nhỏ, dòng van Shieyu này hỗ trợ lắp đặt nhanh chóng cho nhiều dự án cần đẩy nhanh tiến độ lắp van

1. Đôi nét về van Shieyu CM series

Shieyu CM series (có tên tiếng anh đầy đủ là Shieyu male threaded ball valve) là dòng van bi Shieyu với thiết kế nhỏ gọn, có hai đặc điểm cốt lõi như sau:

• Chỉ có hai cỡ van là DN15 và DN20 – Là 2 kích cỡ phổ biến trong hệ thống cấp nước dân dụng và công nghiệp nhỏ.
• Dùng đầu nối ren ngoài ở cả hai đầu, kết nối với ống hoặc phụ kiện có đầu nối ren trong như măng sông, lơ,…

ANH

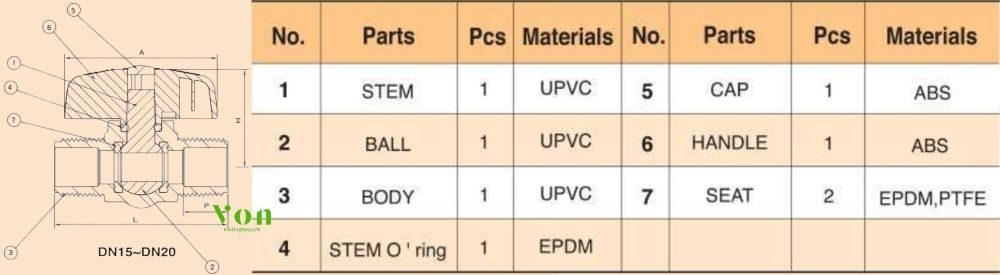

2. Vật liệu chế tạo van Shieyu CM series

Vật liệu là yếu tố quyết định tuổi thọ và phạm vi ứng dụng của van Shieyu CM series. Loại van này có các bộ phận quan trọng làm từ những vật liệu sau đây:

• Thân van (body), bi (ball) và trục van (stem): Sử dụng nhựa uPVC nhằm tối ưu chi phí, đồng thời đảm bảo độ bền tốt
• Gioăng (O-ring): Làm từ cao su EPDM, tăng cường độ kín khi đóng van
• Đệm van (seat): Chế tạo bởi EPDM hoặc nhựa PTFE, ngăn rò rỉ dòng chảy ra ngoài
• Tay vặn (handle): Làm bằng nhựa ABS – nhẹ, bền, chịu va đập tốt trong điều kiện vận hành thực tế.

3. Thông số kích thước Van Shieyu model CM

Kích thước là dữ liệu người dùng cần tra cứu và đối chiếu với bản vẽ hệ thống trước khi đặt hàng. Dòng van Shieyu CM series hỗ trợ cả ba tiêu chuẩn quốc tế JIS, ANSI và DIN – nhưng kích thước thực tế có sự khác biệt giữa các tiêu chuẩn

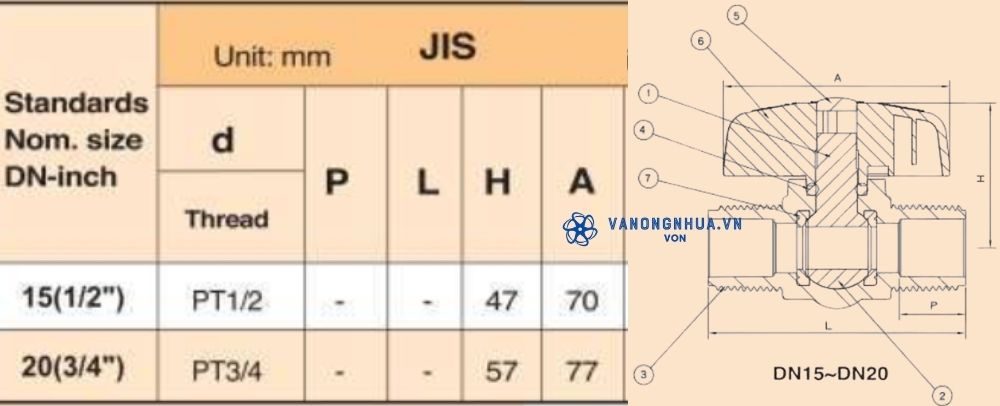

3.1 Chi tiết kích thước van Shieyu CM series chuẩn JIS

Nếu hệ thống đang thi công dùng ống và phụ kiện theo tiêu chuẩn JIS, đây là một vài thông số van Shieyu CM series cần lưu ý

• Đường kính trong d: PT1/2 ~ PT3/4
• Chiều cao H: Từ 47mm ~ 57mm
• Chiều dài tay vặn A: 70mm ~ 77mm

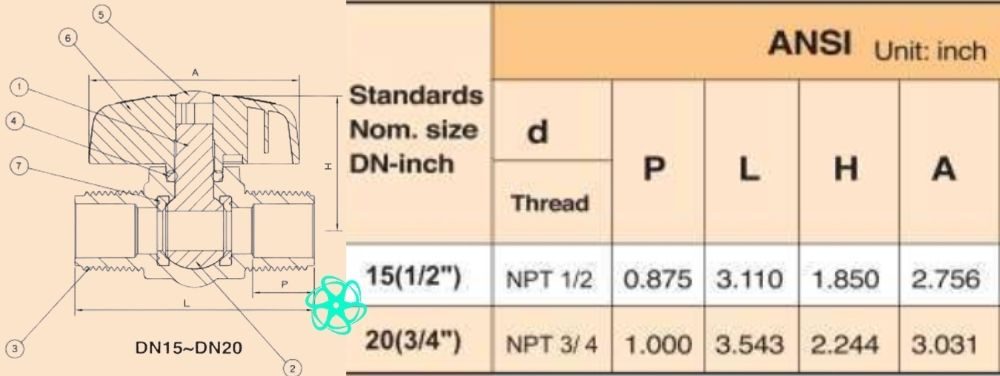

3.2 Van Shieyu CM series chuẩn ANSI

Tiêu chuẩn ANSI áp dụng cho các dự án lắp đặt cần tính toán kích thước theo đơn vị inch. Cụ thể thông số chuẩn ANSI của van Shieyu CM series như sau:

• Đường kính trong d: NPT1/2 ~ NPT3/4
• Chiều dài đầu nối P: 0,875 inch ~ 1 inch
• Chiều dài van L: 3,11 inch ~ 3,543 inch
• Chiều cao H: 1,85 inch ~ 2,244 inch
• Chiều dài tay vặn A: 2,756 inch ~ 3,031 inch

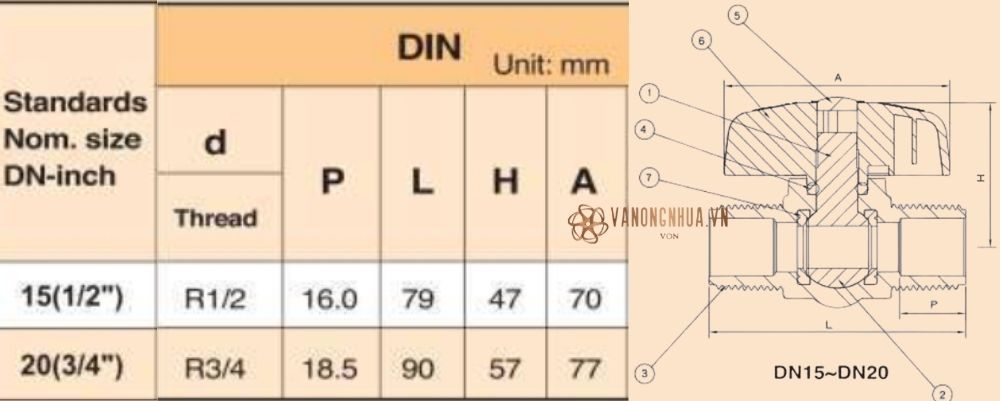

3.3 Kích thước van mã CM chuẩn DIN

Đối với công trình lắp đặt áp dụng chuẩn DIN, dưới đây là các thông số van Shieyu CM series người tiêu dùng có thể tham khảo:

• Đường kính trong d: R1/2 ~ R3/4
• Chiều dài đầu nối P: 16mm ~ 18,5mm
• Chiều dài van L: 79mm ~ 90mm
• Chiều cao H: 47mm ~ 57mm
• Chiều dài tay vặn A: 70mm ~ 77mm

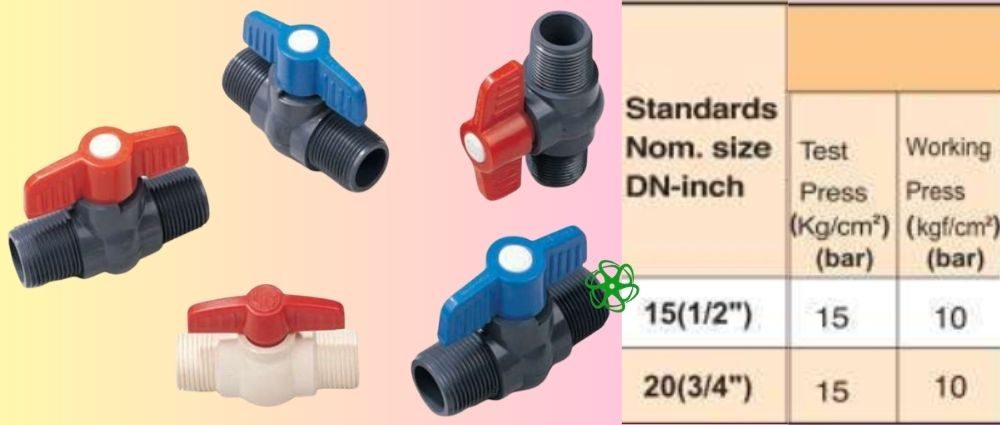

4. Thông số áp suất van Shieyu mã CM

Áp suất vận hành van là thông tin người vận hành cần nắm để điều khiển hệ thống van an toàn về lâu dài. Dòng Shieyu CM series có thông số áp suất như sau:

• Áp suất kiểm thử: 15 bar
• Áp suất làm việc: 10 bar

Người sử dụng cần tuân thủ áp lực làm việc tối đa 10 bar khi điều khiển van, để đảm bảo mạng lưới ống chịu áp lực dòng chảy tốt, duy trì thời gian sử dụng lâu dài về sau
