Shieyu CN series

Van Shieyu CN series – tên tiếng anh là Shieyu nature ball valve – được thiết kế để thuận tiện cho việc bảo trì các bộ phận bên trong (kể cả bi van), tránh phải thay van mới về sau. Đây là dòng van bi 2 mảnh nối ren mà chúng tôi đánh giá cao trong phân khúc van Shieyu dùng cho hệ thống quy mô nhỏ.

1. Van Shieyu CN series là gì

Van Shieyu CN series là dòng van bi Shieyu có mã model CN, với các đặc điểm nổi bật sau đây

• Kích cỡ từ DN15 đến DN50, áp dụng cho hệ thống dân dụng quy mô nhỏ
• Là dòng van bi 2 mảnh, nối với nhau theo kiểu nối ren.
  • Thiết kế này cho phép tháo van ra để bảo trì hoặc thay thế bi van bên trong
  • Thường dùng thêm cờ lê để tháo lắp hai mảnh van

ANH

2. Phương pháp kết nối van Shieyu CN series

Kiểu kết nối quyết định mức độ phù hợp của van Shieyu CN series với hệ thống ống hiện có.

• Dòng van này chỉ áp dụng kiểu nối ren
• Phù hợp cho hệ thống đường ống dân dụng, hệ thống cấp nước quy mô nhỏ và các đường ống công nghiệp nhẹ
• Ưu điểm là lắp đặt nhanh và tháo lắp dễ dàng khi cần bảo trì.

ANH

3. Kích thước van Shieyu CN200 thread

Kích thước là thông số kỹ thuật khách hàng cần tra cứu trước khi đặt hàng. Van Shieyu CN series có các thông số kích thước chính như sau

• Đường kính trong đầu nối D2
  • Chuẩn JIS: PT1/2 ~ PT2
  • Chuẩn ANSI: NPT1/2 ~ NPT2
  • Chuẩn DIN: R1/2 ~ R2
• Chiều dài van L: 80mm ~ 149mm
• Chiều cao H: 77mm ~ 120mm
• Chiều dài tay vặn A: 88mm ~ 133mm

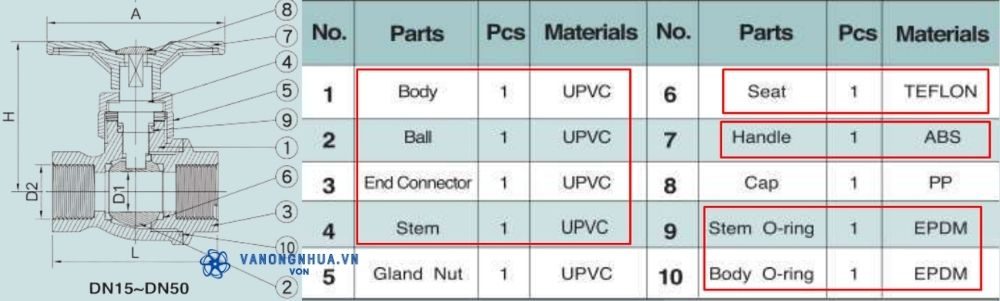

4. Van Shieyu CN200 thread làm từ vật liệu gì

Vật liệu cấu thành từng chi tiết bên trong van Shieyu CN series quyết định tuổi thọ thực tế của van trong môi trường vận hành cụ thể. Một số thông tin vật liệu các bộ phận quan trọng của van bao gồm

• Thân van (body), bi van (ball), đầu nối (end connector), stem (trục van): Làm từ nhựa uPVC – chịu hóa chất tốt, nhẹ, bền bỉ
• Đệm van (stem): Sử dụng Teflon (nhựa PTFE) – đảm bảo độ kín và chống bám cặn
• Gioăng (O-ring): Làm bằng cao su EPDM – giúp chống rò rỉ lưu chất ra khỏi van
• Tay vặn (handle): Chế tạo từ nhựa ABS – nhẹ, bền cơ học

Một điều cần lưu ý với người tiêu dùng: Với thân van nhựa uPVC, chỉ nên dùng van Shieyu CN series cho dòng chảy nhiệt độ tối đa là 60°C. Quá mức nhiệt này, người dùng nên cần nhắc các dòng van khác chịu nhiệt tốt hơn

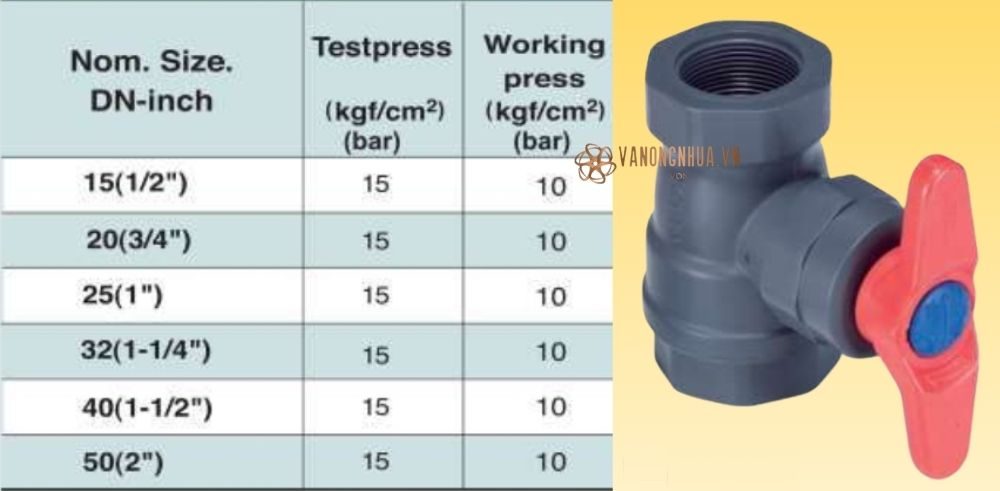

5. Van Shieyu CN series dùng cho áp suất bao nhiêu

Thông số áp suất là giới hạn an toàn, đảm bảo van chịu va đập dòng chảy tốt trong suốt quá trình sử dụng. Van Shieyu CN series có thông số áp suất đồng nhất trên toàn dải kích thước từ DN15 đến DN50 như sau

• Áp lực kiểm thử: 15 bar
• Áp lực làm việc: 10 bar

Áp suất chịu đựng của van không thay đổi theo kích cỡ

• Giúp đơn giản hóa tính toán thiết kế
• Đảm bảo tính nhất quán trong toàn hệ thống khi sử dụng nhiều kích thước van khác nhau
