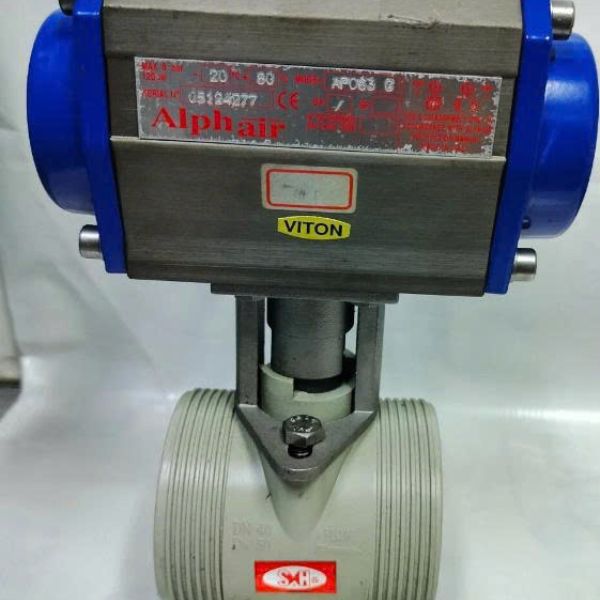

Shieyu CO series

Van Shieyu CO series là dòng van bi Shieyu được thiết kế để đáp ứng chính xác yêu cầu kiểm soát đóng mở lưu chất nhanh chóng, chính xác và ổn định lâu dài, nhờ cơ chế điều khiển khí nén tác động kép, giúp người vận hành kiểm soát trạng thái van theo tín hiệu điều khiển.

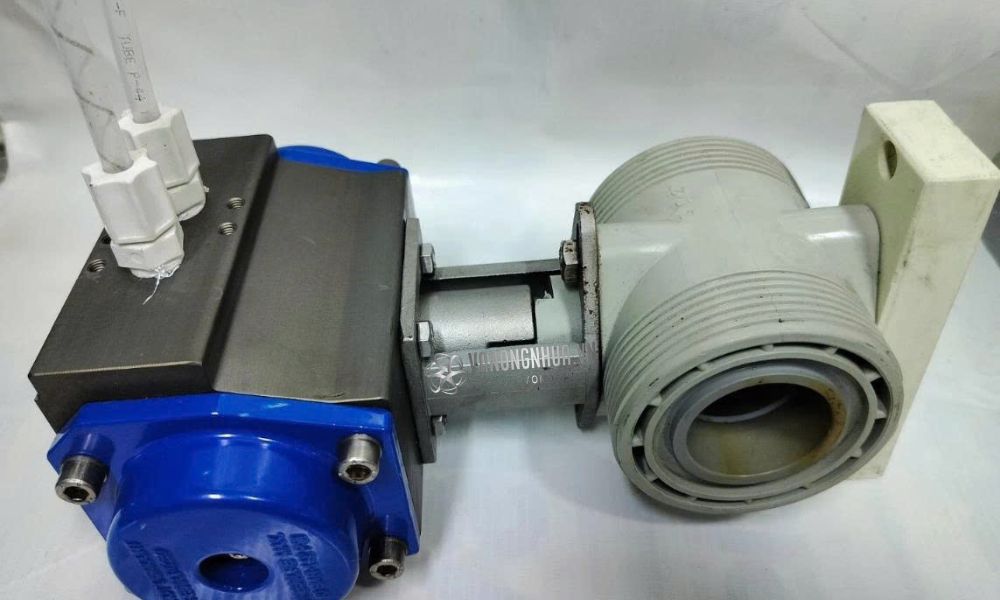

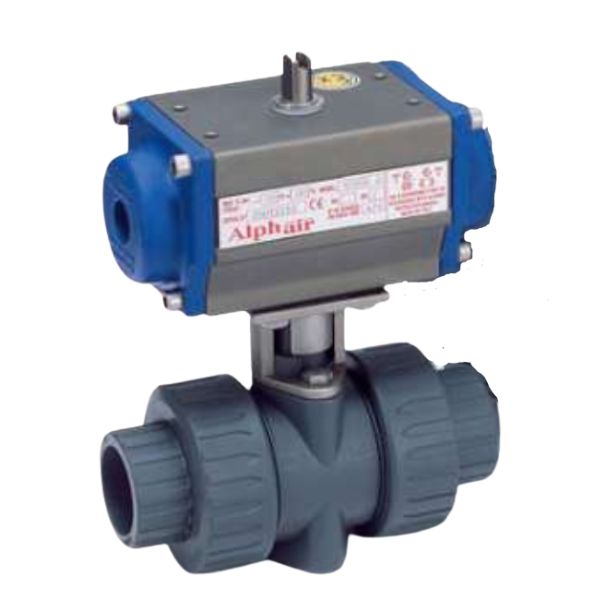

1. Van Shieyu CO series là gì

Shieyu CO series (Shieyu pneumatic actuated ball valve) là một loại van khí nén Shieyu, hoạt động theo cơ chế tác động kép. Đặc điểm cụ thể của dòng van bi nhựa này như sau:

• Vận hành bằng khí nén cấp vào hai cổng riêng biệt để điều khiển đóng và mở hoàn toàn chủ động
  • Khi cấp khí vào cổng mở, van ở trạng thái mở
  • Cấp khi vào cổng đóng, van đóng ngay lập tức
  • Khi ngừng cấp khí, van giữ nguyên trạng thái hiện tại
• Cơ chế hoạt động này giúp người dùng điểu khiển van
  • Kiểm soát chính xác hoạt động của van bằng bộ điều khiển công nghiệp PLC, solenoid valve,..
  • Áp dụng được với dây chuyền tự động hóa yêu cầu cao
• Van Shieyu CO series được chia làm 3 loại theo kiểu kết nối
  • Shieyu CO100 socket: Dòng van đầu nối trơn, sử dụng kiểu nối dán keo hoặc hàn nhiệt
  • Shieyu CO200 thread: Là kiểu nối ren, giúp tháo lắp van nhanh chóng
  • Shieyu CO300 flange: Là van nối bích, chuyên dùng cho đường ống áp lực cao cần bảo trì thường xuyên

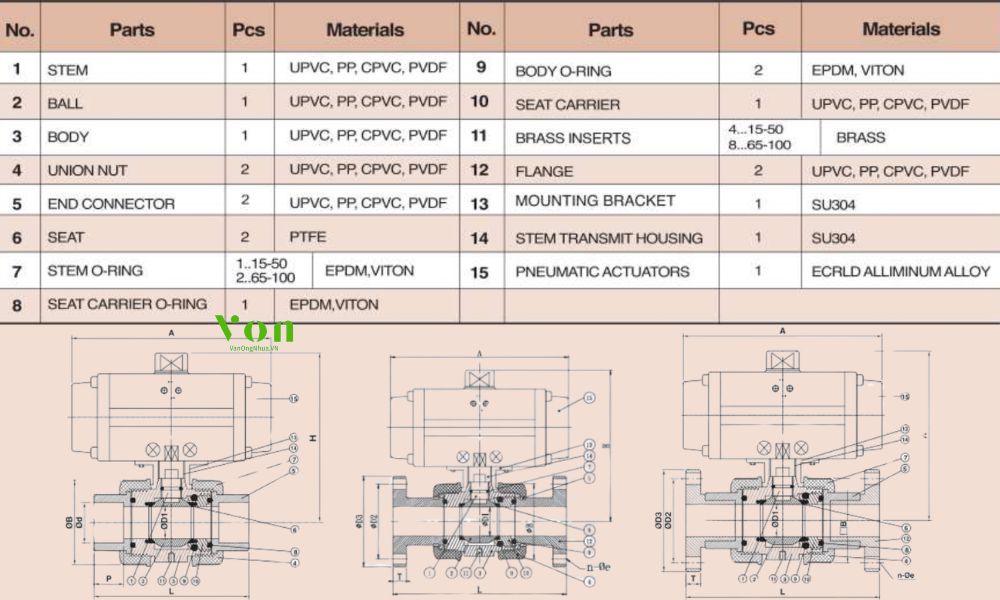

2. Vật liệu chế tạo van Shieyu mã CO

Vật liệu tạo ra van chính là yếu tố quyết định tuổi thọ vận hành và hiệu quả làm việc trong dự án thi công. Van Shieyu CO series sử dụng vật liệu nhựa kỹ thuật và cao su chất lượng cao, tối ưu cho môi trường hóa chất, nước sạch và nước thải công nghiệp.

• Thân (body), bi (ball), trục (stem) và đầu nối (end connector) được làm từ một trong các loại vật liệu dưới đây
  • Nhựa uPVC
  • Nhựa cPVC
  • Nhựa PP
  • Nhựa PVDF
• Đệm van (seat) chế tạo bởi nhựa PTFE
• Gioăng (O-ring): Làm bằng một trong hai vật liệu cao su EPDM hoặc Viton

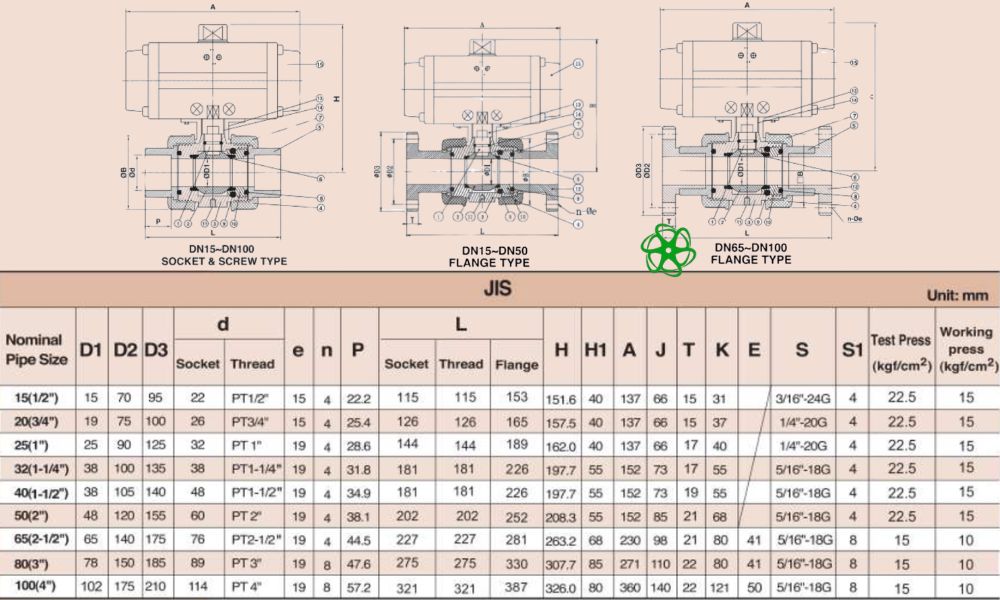

3. Kích thước và áp suất van Shieyu CO series chuẩn JIS

Van Shieyu CO series cung cấp ra thị trường với thông số kích thước và áp lực đáp ứng các tiêu chuẩn quốc tế, trong đó có van chuẩn JIS được áp dụng trong nhiều dự án lắp đặt đường ống trong nước hiện nay. Dưới đây là một vài thông số quan trọng.

• Kích cỡ van: DN15 (ứng với van bi 21) ~ DN100 (chính là dòng van bi DN100)
• Đường kính vòng bu lông D2: 70mm ~ 175mm
• Đường kính ngoài mặt bích D3: 95mm ~ 210mm
• Đường kính trong d:
  • Shieyu CO100 socket: 22mm ~ 114mm
  • Shieyu CO200 thread: PT1/2 ~ PT4
• Số lỗ bulong n: 4 ~ 8 lỗ
• Đường kính bulong e: 15mm ~ 19mm
• Chiều dài van L:
  • CO100/CO200: 115mm ~ 321mm
  • Shieyu CO300 flange: 153mm ~ 387mm
• Chiều cao H: 151,6mm ~ 326mm
• Chiều dài bộ khí nén A: 137mm ~ 360mm
• Độ dày mặt bích T: 15mm ~ 22mm
• Áp suất kiểm tra: 15 bar ~ 22,5 bar
• Áp suất làm việc: 10 bar ~ 15 bar

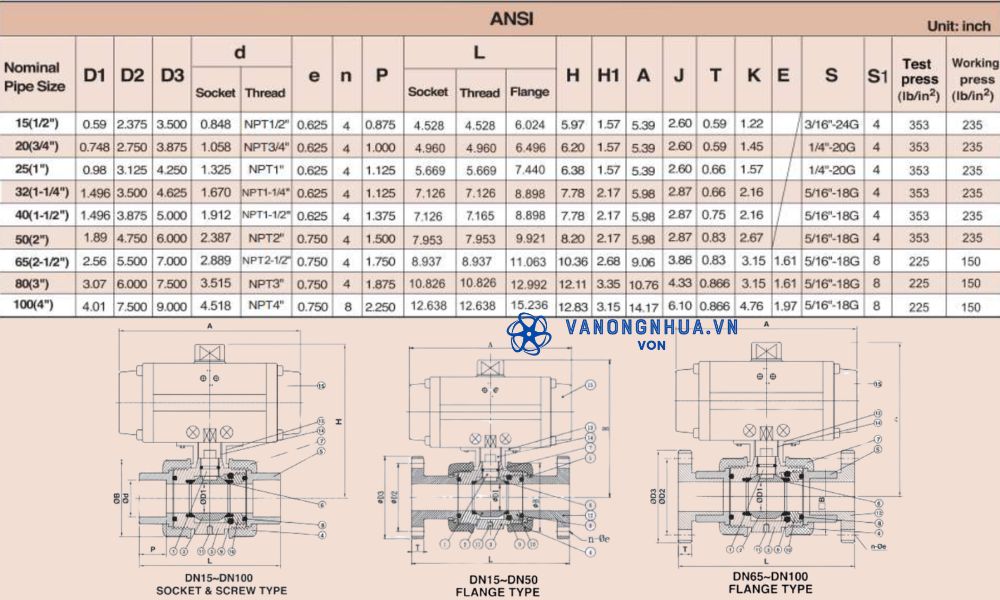

4. Thông số van Shieyu model CO chuẩn ANSI

Dòng van bi nhựa điều khiển khí nén mã Shieyu CO series chuẩn ANSI chuyên dụng cho hệ thống lắp đặt tính toán kích thước theo đơn vị inch, với các thông số chính như sau:

• Đường kính vòng bu lông D2: 2,375 inch ~ 7,5 inch
• Đường kính ngoài mặt bích D3: 3,5 inch ~ 9 inch
• Đường kính trong d:
  • Shieyu CO100 socket: 0,848 inch ~ 4,518 inch
  • Shieyu CO200 thread: NPT1/2 ~ NPT4
• Số lỗ bulong n: 4 ~ 8 lỗ
• Đường kính bulong e: 0,625 inch ~ 0,75 inch
• Chiều dài van L:
  • CO100/CO200: 4,528 inch ~ 12,638 inch
  • Shieyu CO300 flange: 6,024 inch ~ 15,236 inch
• Chiều cao H: 5,97 inch ~ 12,83 inch
• Chiều dài bộ khí nén A: 5,39 inch ~ 14,17 inch
• Độ dày mặt bích T: 0,59 inch ~ 0,866 inch
• Áp suất kiểm tra: 225 psi ~ 353 psi
• Áp suất làm việc: 150 psi ~ 235 psi

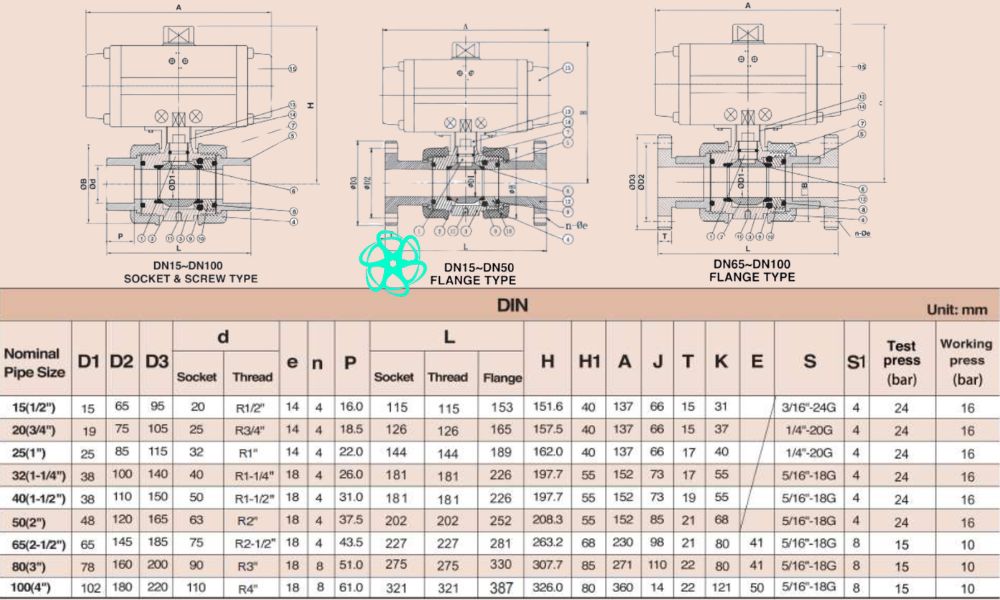

5. Chi tiết thông số van Shieyu CO series chuẩn DIN

Đối với van Shieyu CO series áp dụng dải kích thước và áp suất theo tiêu chuẩn DIN, dưới đây là thông số cần nắm vững về loại van nhựa này

• Đường kính vòng bu lông D2: 65mm ~ 180mm
• Đường kính ngoài mặt bích D3: 95mm ~ 220mm
• Đường kính trong d:
  • Shieyu CO100 socket: 20mm ~ 110mm
  • Shieyu CO200 thread: R1/2 ~ R4
• Số lỗ bulong n: 4 ~ 8 lỗ
• Đường kính bulong e: 14mm ~ 18mm
• Chiều dài van L:
  • CO100/CO200: 115mm ~ 321mm
  • Shieyu CO300 flange: 153mm ~ 387mm
• Chiều cao H: 151,6mm ~ 326mm
• Chiều dài bộ khí nén A: 137mm ~ 360mm
• Độ dày mặt bích T: 15mm ~ 22mm
• Áp suất kiểm tra: 15 bar ~ 24 bar
• Áp suất làm việc: 10 bar ~ 16 bar
