Shieyu EY series

Dòng Shieyu EY series được ra đời để chấm dứt tình trạng tắc nghẽn van, hỏng hóc máy bơm do rác thải và tạp chất gây ra trong hệ thống đường ống. Với thiết kế chữ Y đặc trưng và vật liệu chịu hóa chất tốt, đây là cách đầu tư van nhựa thông minh để bảo vệ tài sản và duy trì hiệu suất công trình bền vững theo thời gian.

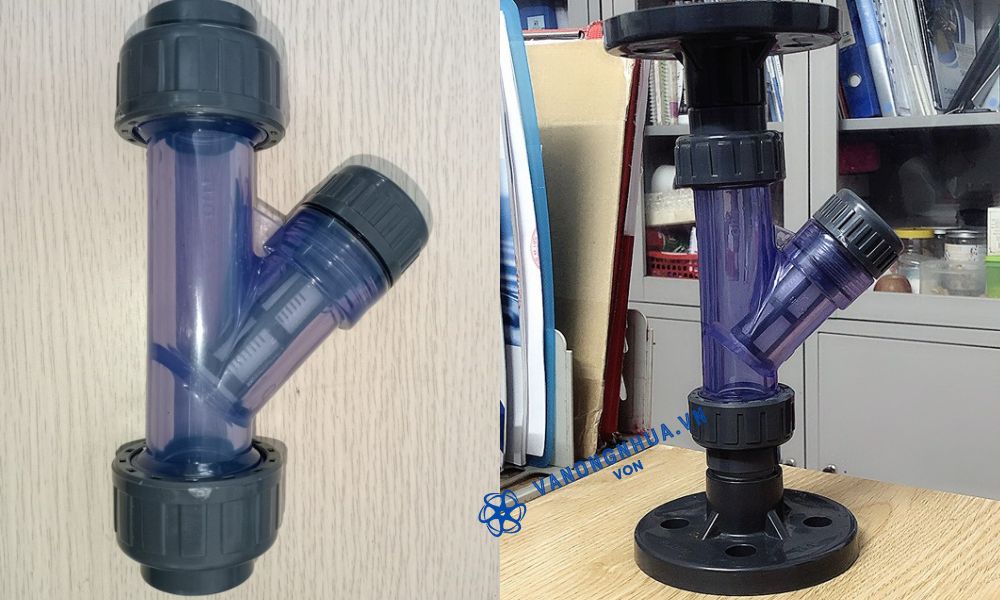

1. Giới thiệu về van Shieyu EY series

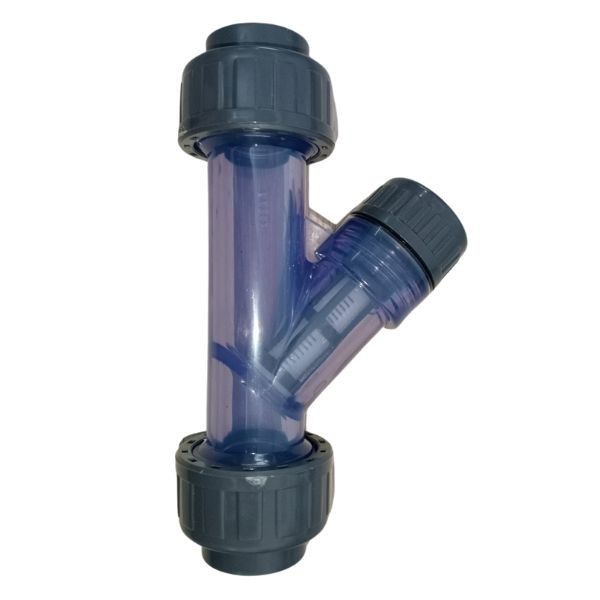

Shieyu EY series (Shieyu Y-type sediment strainer) là dòng y lọc Shieyu có kiểu dáng chữ Y, phù hợp cho các tuyến ống cỡ vừa và nhỏ

• Thiết kế chữ Y giải quyết bài toán tiết kiệm không gian trong các hệ thống có cấu hình phức tạp, vẫn đảm bảo lưu lượng dòng chảy tối ưu, không gây sụt áp đáng kể.
• Dòng van Shieyu này cung cấp ba tùy chọn chiến lược theo kiểu kết nối:
  • Shieyu EY100 socket: Nối dán keo, sử dụng keo dán chuyên dụng để tạo ra mối nối đồng nhất, ngăn chặn rò rỉ tốt
  • Shieyu EY200 thread: Kiểu nối ren tiện lợi, giúp lắp đặt nhanh chóng và dễ dàng thay thế
  • Shieyu EY300 flange: Kết nối bằng mặt bích, lựa chọn bắt buộc cho các hệ thống lớn hoặc yêu cầu tính tháo lắp linh hoạt cao.

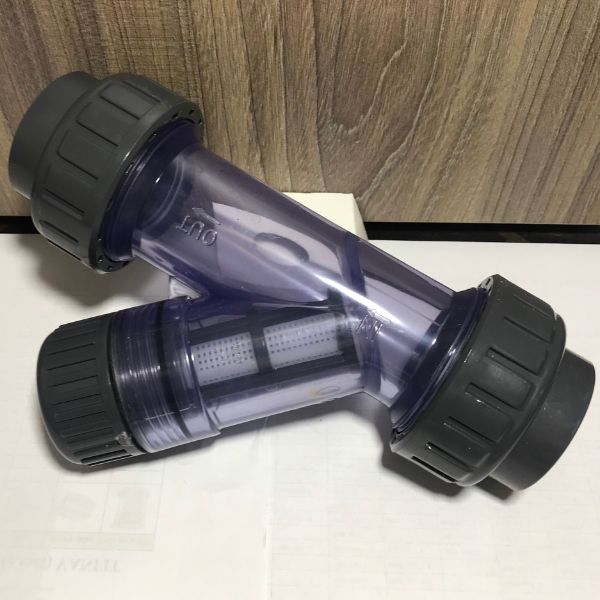

• Loại van này còn có tùy chọn màu sắc trong suốt, cho phép kiểm soát tình trạng lưới lọc bằng mắt thường mà không cần dừng hệ thống

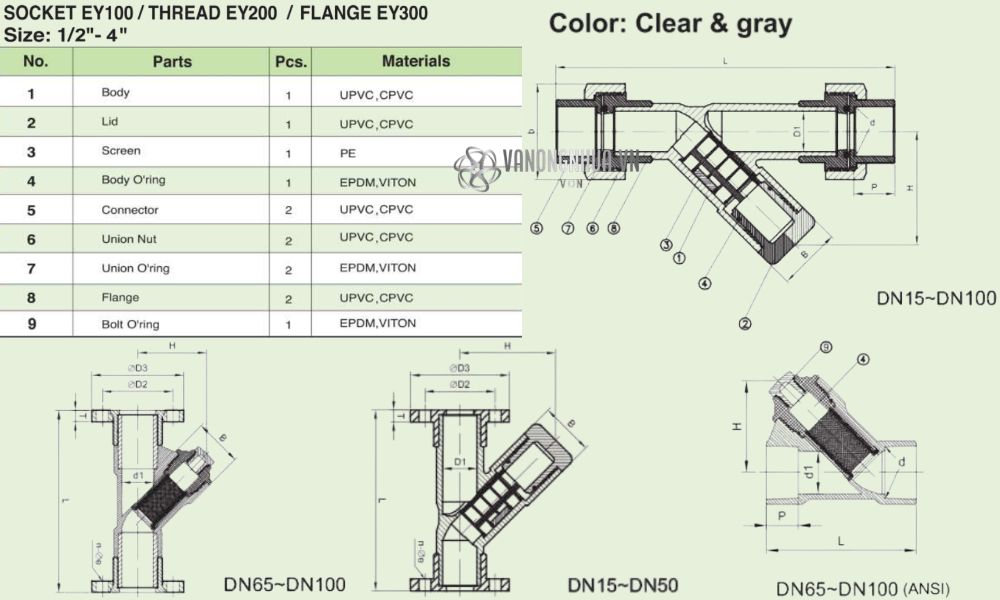

2. Cấu tạo y lọc hãng Shieyu model EY

Van Shieyu EY series được thiết kế với các bộ phận chính như sau:

• Thân van (body), nắp (lid), đầu nối (connector), đai ốc (union nut): Sử dụng 1 trong 2 vật liệu nhựa sau đây
  • Nhựa uPVC: Lựa chọn cho công trình cần tối ưu về chi phí
  • Nhựa cPVC: Áp dụng cho hệ thống cần chịu nhiệt độ cao
• Lưới lọc được làm từ nhựa PE cao cấp, đảm bảo không bị ăn mòn bởi hóa chất.
• Gioăng (O-ring): Dùng vật liệu cao su EPDM hoặc Viton

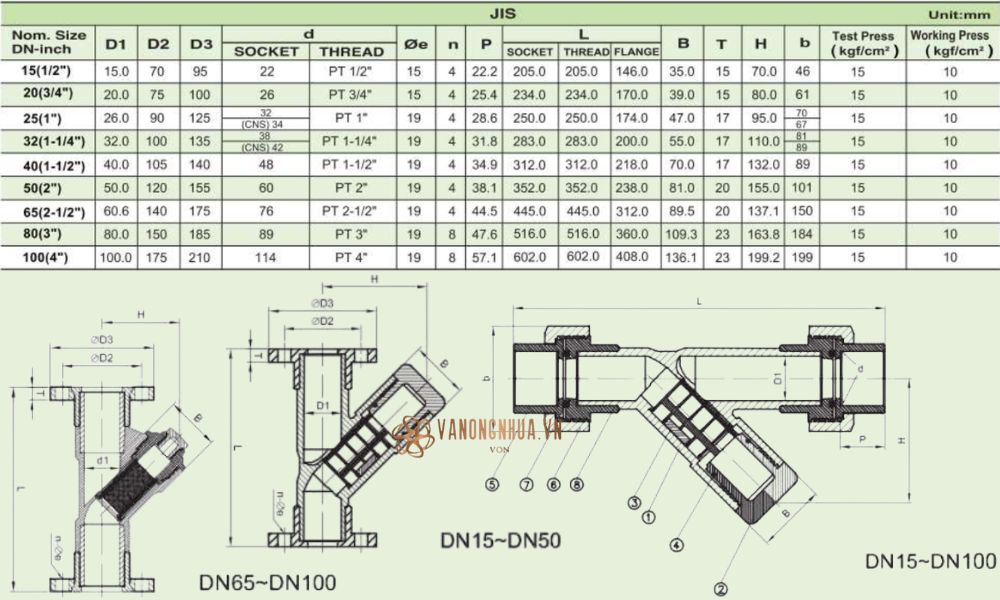

3. Thông số van Shieyu EY series chuẩn JIS

Van Shieyu EY series chuẩn JIS chuyên áp dụng cho công trình lắp đặt sử dụng đường ống và thiết bị theo tiêu chuẩn JIS, đảm bảo sự đồng bộ cho dự án. Dưới đây là thông số kích thước chi tiết của van:

• Kích cỡ van: DN15 ~ DN100 (ứng với dòng y lọc DN100)
• Đường kính trong d:
  • Shieyu EY100 socket: 22mm ~ 114mm
  • Shieyu EY200 thread: PT 1/2″ ~ PT 4″
• Chiều dài van L:
  • EY100/ EY200: 205mm ~ 602mm
  • Shieyu EY300 flange: 146mm ~ 408mm
• Đường kính trong mặt bích D1: 15mm ~ 100mm
• Đường kính vòng bulong D2: 70mm ~ 175mm
• Đường kính ngoài mặt bích D3: 95mm ~ 210mm
• Số lỗ bulong n: 4 ~ 8 lỗ
• Đường kính bulong e: 15mm ~ 19mm
• Chiều cao H: 70mm ~ 199,2mm
• Áp suất kiểm thử: 15 bar
• Áp suất làm việc: 10 bar

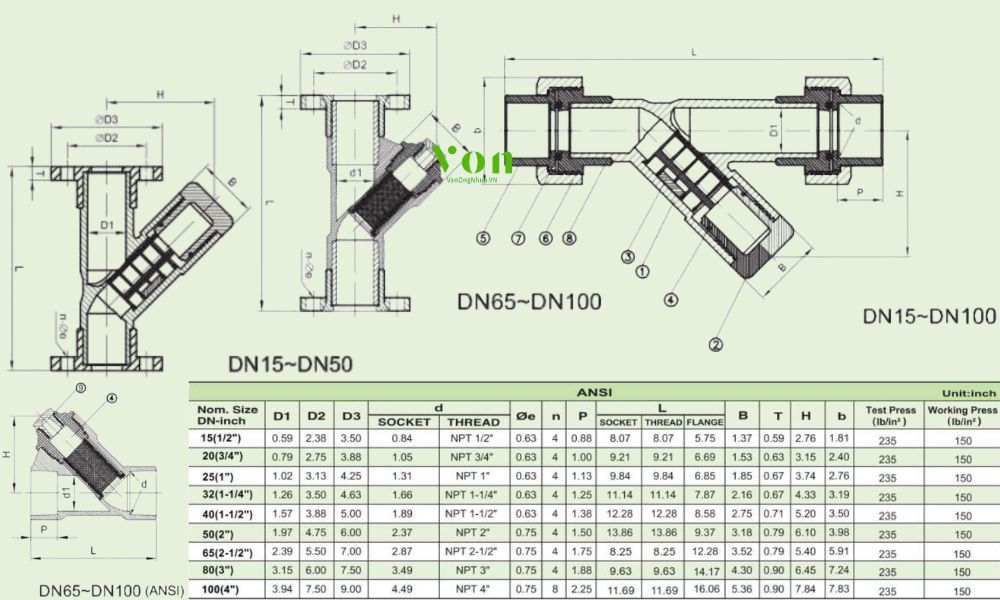

4. Kích thước và áp suất van Shieyu mã EY chuẩn ANSI

Dòng lọc y nhựa chuẩn ANSI áp dụng cho các dự án tính toán kích thước theo đơn vị inch. Dưới đây là thông số van Shieyu EY series theo chuẩn ANSI

• Đường kính trong d:
  • Shieyu EY100 socket: 0,84 inch ~ 4,49 inch
  • EY200: NPT 1/2″ ~ NPT 4″
• Chiều dài van L:
  • EY100/ EY200: 8,07 inch ~ 13,86 inch
  • EY300: 5,75 inch ~ 16,06 inch
• Đường kính trong mặt bích D1: 0,59 inch ~ 3,94 inch
• Đường kính vòng bulong D2: 2,38 inch ~ 7,5 inch
• Đường kính ngoài mặt bích D3: 3,5 inch ~ 9 inch
• Số lỗ bulong n: 4 ~ 8 lỗ
• Đường kính bulong e: 0,63 inch ~ 0,75 inch
• Chiều cao H: 2,76 inch ~ 7,84 inch
• Áp suất kiểm thử: 235 psi
• Áp suất làm việc: 150 psi

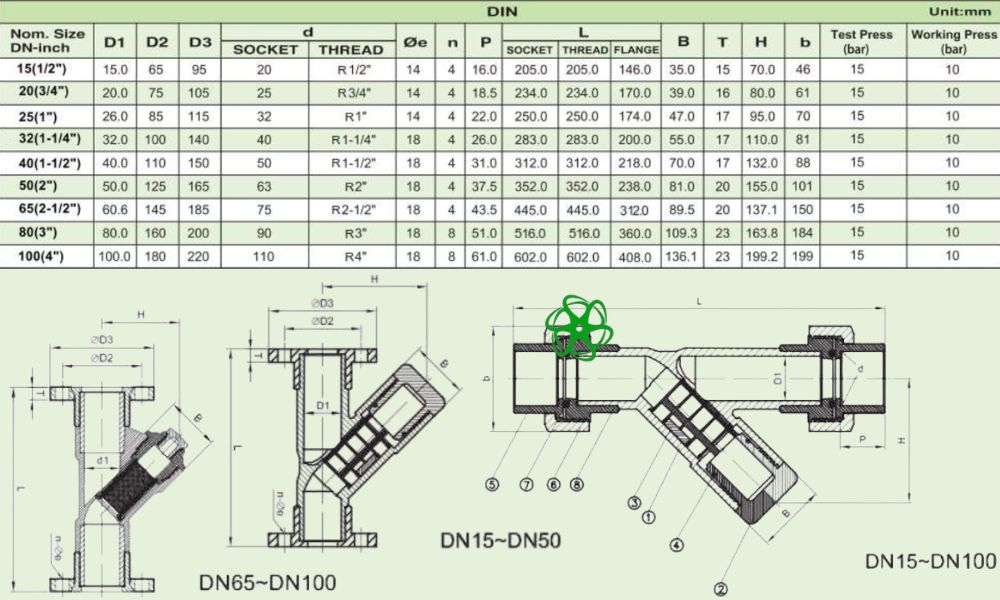

5. Chi tiết thông số dòng Shieyu EY series chuẩn DIN

Đối với các dự án lăp đặt y lọc áp dụng tiêu chuẩn DIN, dưới đây là thông số van Shieyu model EY người thi công nên tham khảo

• Đường kính trong d:
  • EY100: 20mm ~ 110mm
  • Shieyu EY200 thread: R 1/2″ ~ R 4″
• Chiều dài van L:
  • EY100/ EY200: 205mm ~ 602mm
  • Shieyu EY300 flange: 146mm ~ 408mm
• Đường kính trong mặt bích D1: 15mm ~ 100mm
• Đường kính vòng bulong D2: 65mm ~ 180mm
• Đường kính ngoài mặt bích D3: 95mm ~ 220mm
• Số lỗ bulong n: 4 ~ 8 lỗ
• Đường kính bulong e: 14mm ~ 18mm
• Chiều cao H: 70mm ~ 199,2mm
• Áp suất kiểm thử: 15 bar
• Áp suất làm việc: 10 bar
