Shieyu JB series

Van Shieyu JB series là một trong các dòng van nhựa được thiết kế chuyên biệt để giải quyết bài toán kiểm soát dòng chảy ngược, đặc biệt trong hệ thống đường ống cần lắp van 1 chiều nhựa theo chiều thẳng đứng. Đây là dòng van chúng tôi khuyên khách hàng ưu tiên khi cần dòng van 1 chiều bi có độ tin cậy cao và tuổi thọ dài hạn.

1. Van Shieyu JB series là gì

Van Shieyu JB series (Shieyu ball check valve) là dòng van 1 chiều Shieyu hoạt động dựa trên chuyển động của viên bi bên trong thân van.

• Sử dụng một cơ chế kiểm soát dòng chảy dựa trên trọng lực và áp suất cực kỳ ổn định.
  • Khi có dòng chảy, bi bị đẩy lên cho phép lưu chất đi qua.
  • Khi dòng ngừng hoặc đảo chiều, bi lập tức rơi về vị trí đóng, ngăn dòng chảy ngược.
• Van được dùng để lắp trong hệ thống bơm theo chiều thẳng đứng hoặc đoạn ống nằm nghiêng
• Dòng Shieyu JB series cung cấp 3 kiểu kết nối chính
  • Socket (JB100): Dùng đầu nối trơn, nối dán keo hoặc hàn nhiệt
  • Ren (JB200): Sử dụng đầu nối ren, linh hoạt, dễ tháo lắp trong hệ thống cần bảo trì
  • Mặt bích (JB300): Nối mặt bích, có độ kín cao, chịu áp tốt, dùng cho hệ thống lớn

ANH

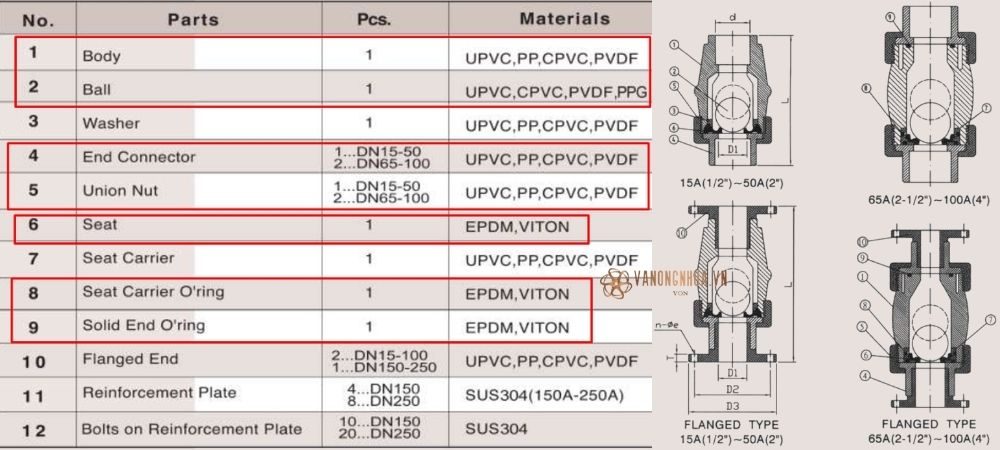

2. Vật liệu chế tạo van Shieyu JB series

Một trong những yếu tố quyết định tuổi thọ van không nằm ở thiết kế mà nằm ở vật liệu. Với dòng Shieyu JB series, nhà sản xuất đã cung cấp nhiều lựa chọn khác nhau (đặc biệt là các vật liệu nhựa), phù hợp với nhiều yêu cầu lắp đặt trong các dự án thực tế

• Thân van (body), bi van (ball): Sử dụng các dòng nhựa như uPVC, nhựa cPVC, PP, nhựa PVDF. Trong đó:
  • Dùng nhựa uPVC cho nước sinh hoạt, chi phí tối ưu
  • Dùng cPVC cho hệ thống nhiệt độ cao
  • Dùng nhựa PP, PVDF cho công trình hóa chất mạnh
• Đệm van (seat), gioăng (O-ring): Làm từ cao su EPDM hoặc Viton

Chọn đúng vật liệu van Shieyu JB series giúp mạng lưới đường ống vận hành ổn định trong nhiều năm mà không cần thay thế.

3. Kích thước van Shieyu model JB

Kích thước không chỉ ảnh hưởng đến khả năng lắp đặt mà còn quyết định hiệu suất dòng chảy. Van Shieyu JB series cung cấp dải kích cỡ rộng từ DN15 (ứng với van 1 chiều nhựa phi 21) đến DN250, phù hợp từ hệ thống nhỏ đến công nghiệp lớn.

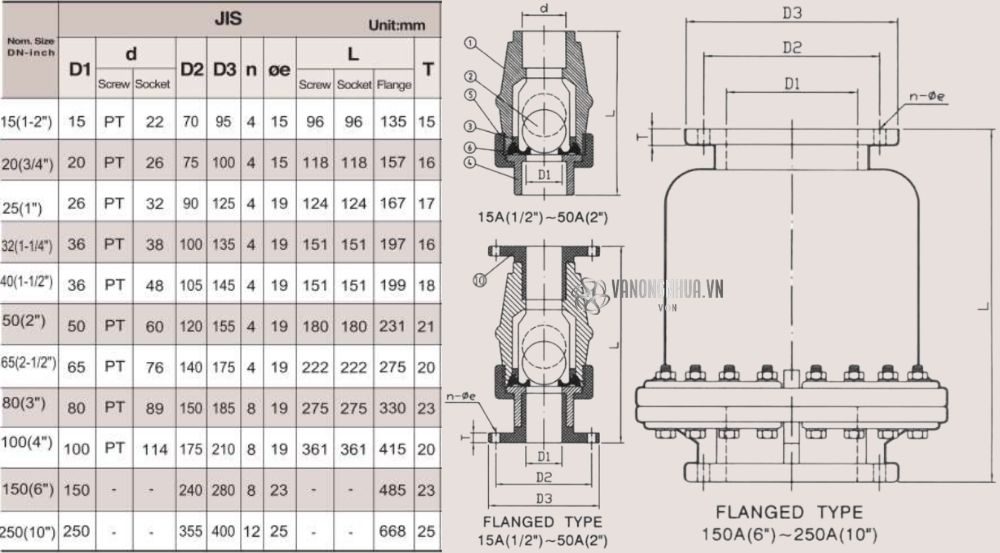

3.1 Van Shieyu mã JB chuẩn JIS

Nếu dự án lắp đặt thi công sử dụng ống và thiết bị theo tiêu chuẩn JIS, đây là bảng kích thước van Shieyu JB series người dùng cần lưu ý, với các thông số quan trọng như sau

• Đường kính trong đầu nối
  • Đầu bích D1: 15mm ~ 250mm
  • Đầu ren d: PT 1/2 ~ PT 4
  • Đầu trơn d: 22mm ~ 114mm
• Đường kính vòng bulong mặt bích D2: 70mm ~ 355mm
• Đường kính ngoài mặt bích D3: 95mm ~ 400mm
• Số vòng bulong n: 4 ~ 12
• Đường kính bulong e: 15mm ~ 25mm
• Chiều dài van
  • JB100/JB200: 96mm ~ 361mm
  • JB300: 135mm ~ 668mm
• Độ dày mặt bích T: 15mm ~ 25mm

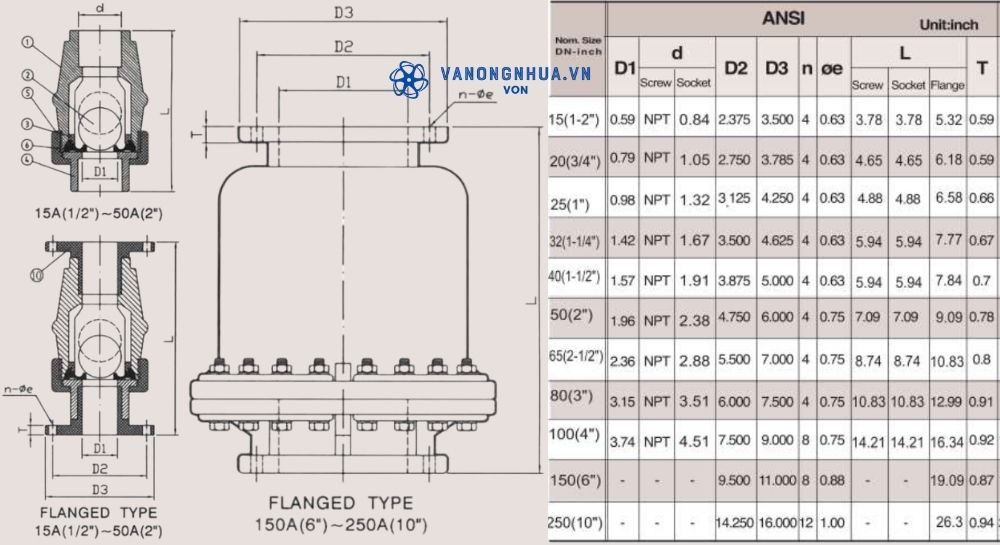

3.2 Chi tiết kích thước van Shieyu JB series chuẩn ANSI

Trong các dự án quốc tế hoặc hệ thống lắp đặt theo kích thước hệ inch, van Shieyu JB series tiêu chuẩn ANSI là lựa chọn phù hợp. Dưới đây là thông số kích thước của dòng van này

• Đường kính trong đầu nối
  • Đầu bích D1: 0,59 inch ~ 3,74 inch
  • Đầu ren d: NPT 1/2 ~ NPT 4
  • Đầu trơn d: 0,84 inch ~ 4,51 inch
• Đường kính vòng bulong mặt bích D2: 2,375 inch ~ 14,25 inch
• Đường kính ngoài mặt bích D3: 3,5 inch ~ 16 inch
• Số vòng bulong n: 4 ~ 12
• Đường kính bulong e: 0,63 inch ~ 1 inch
• Chiều dài van
  • JB100/JB200: 3,78 inch ~ 14,21 inch
  • JB300: 5,32 inch ~ 26,3 inch
• Độ dày mặt bích T: 0,59 inch ~ 0,94 inch

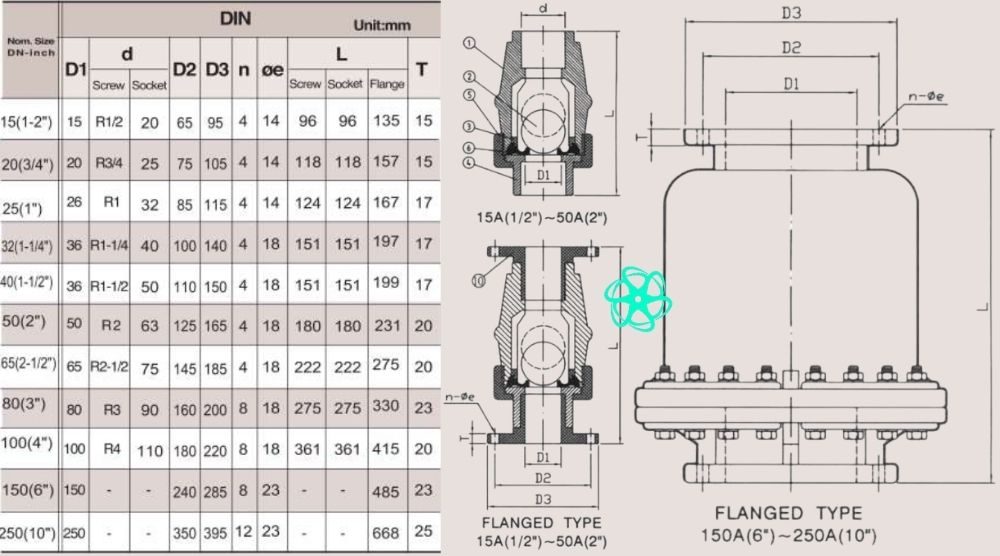

3.3 Van Shieyu JB series chuẩn DIN có kích thước bao nhiêu

Đối với các dự án xử lý nước theo tiêu chuẩn châu Âu, van chuẩn DIN là lựa chọn phổ biến. Van Shieyu JB series theo tiêu chuẩn này có các thông số sau đây:

• Đường kính trong đầu nối
  • Đầu bích D1: 15mm ~ 250mm
  • Đầu ren d: R1/2 ~ R4
  • Đầu trơn d: 20mm ~ 110mm
• Đường kính vòng bulong mặt bích D2: 65mm ~ 350mm
• Đường kính ngoài mặt bích D3: 95mm ~ 395mm
• Số vòng bulong n: 4 ~ 12
• Đường kính bulong e: 14mm ~ 23mm
• Chiều dài van
  • JB100/JB200: 96mm ~ 361mm
  • JB300: 135mm ~ 668mm
• Độ dày mặt bích T: 15mm ~ 25mm

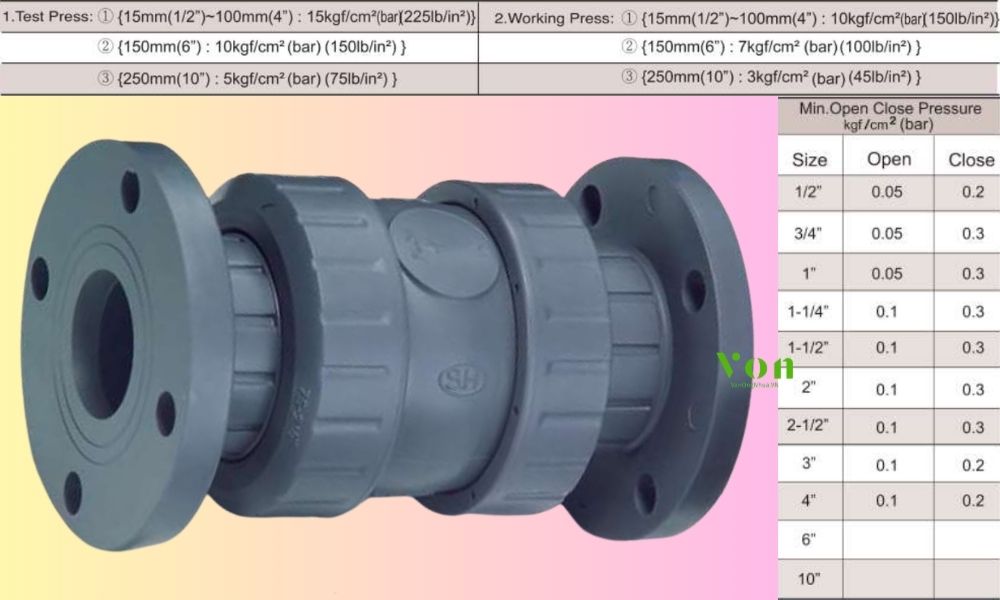

4. Áp suất van 1 chiều JB hãng Shieyu

Khi chọn van Shieyu JB series, cần lưu ý về áp suất của dòng van Shieyu này cũng như yêu cầu áp suất thực tế, tránh chọn nhầm van gây vỡ van, rò rỉ hoặc hỏng hệ thống. Dưới đây là một vài thông số đáng chú ý:

• Áp suất kiểm thử: 5 bar ~ 15 bar (hay 75 lb/in² ~ 225 lb/in²)
• Áp suất làm việc: 3 bar ~ 10 bar (hay 45 lb/in² ~ 150 lb/in²)
• Với cỡ van từ DN15 ~ DN100, áp suất đóng mở van tối thiểu như sau:
  • Mở van: 0,05 bar ~ 0,1 bar
  • Đóng van: 0,2 bar ~ 0,3 bar
