Shieyu JC series

Van Shieyu JC series được thiết kế dành cho những hệ thống nhỏ gọn, không gian lắp đặt hạn chế yêu cầu van 1 chiều nhựa hoạt động đóng van nhanh chóng, chính xác và bền lâu. Nếu bạn đọc đang tìm hiểu dòng Shieyu in-line spring check valve kích thước nhỏ, chịu áp tốt và dễ lắp đặt, hãy tham khảo bài viết sau

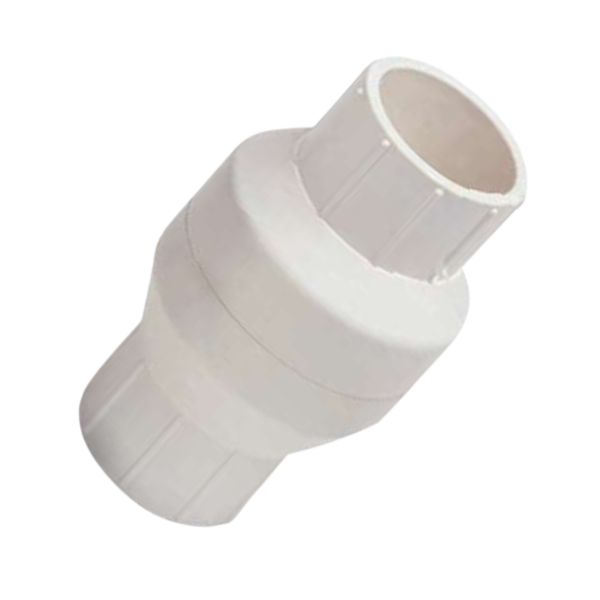

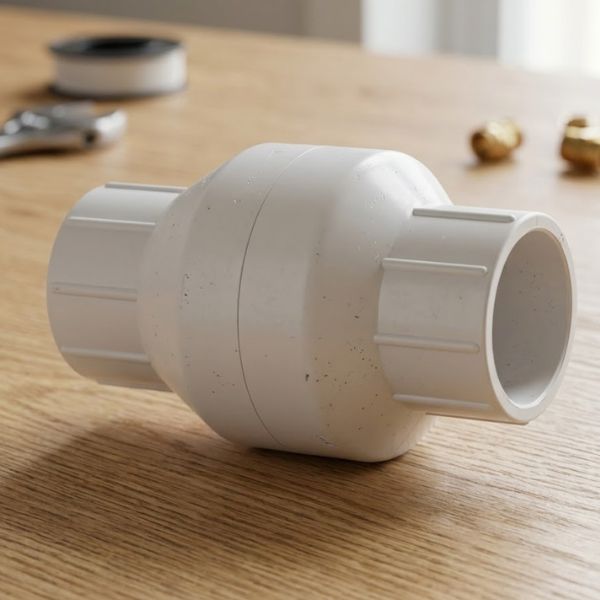

1. Tổng quan về van Shieyu JC series

Dòng Shieyu JC series thuộc nhóm van 1 chiều Shieyu, có lò xo tích hợp bên trong

• Đây là thiết kế mà lò xo nằm hoàn toàn bên trong thân van
• Hoạt động theo nguyên lý đóng tức thì khi dòng chảy thuận dừng lại hoặc có xu hướng đảo chiều.
• Với lò xo tích hợp bên trong, van Shieyu JC series loại trừ rủi ro không đóng kịp khi bơm dừng, để lưu lượng nhỏ dòng chảy ngược đi qua gây hư hại bơm.
• Dòng van Shieyu này có kích cỡ từ DN15 ~ DN50, phù hợp cho các công trình chật hẹp cần thiết bị cỡ nhỏ
• Có hai chủng loại chính
  • Shieyu JC100 socket: Dòng đầu nối trơn, nối dán keo
  • Shieyu JC200 thread: Có đầu nối ren

ANH

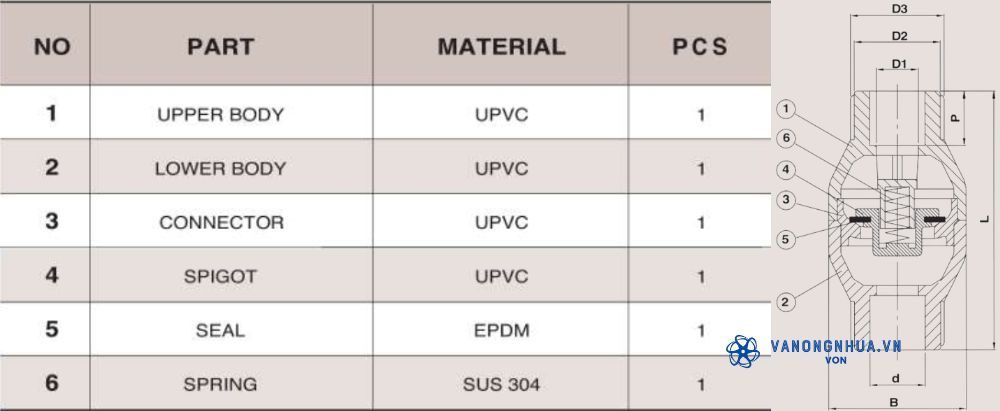

2. Vật liệu chế tạo van Shieyu mã JC

Vật liệu là yếu tố quyết định van tồn tại được bao lâu trong điều kiện thực tế. Van Shieyu JC series sử dụng cấu trúc gồm 6 chi tiết chính, mỗi chi tiết được chỉ định vật liệu cụ thể theo chức năng

• Thân van (body), đầu nối (connector) được làm từ nhựa uPVC – đây là loại vật liệu nhựa cứng không hóa dẻo, chịu hóa chất tốt, không ăn mòn và trọng lượng nhẹ.
• Gioăng kín (seal) dùng cao su EPDM – đàn hồi tốt, chống rò rỉ hiệu quả
• Lò xo (spring) làm từ SUS304 – đảm bảo lực đóng ổn định và không bị gỉ sét dù vận hành liên tục trong môi trường ẩm.

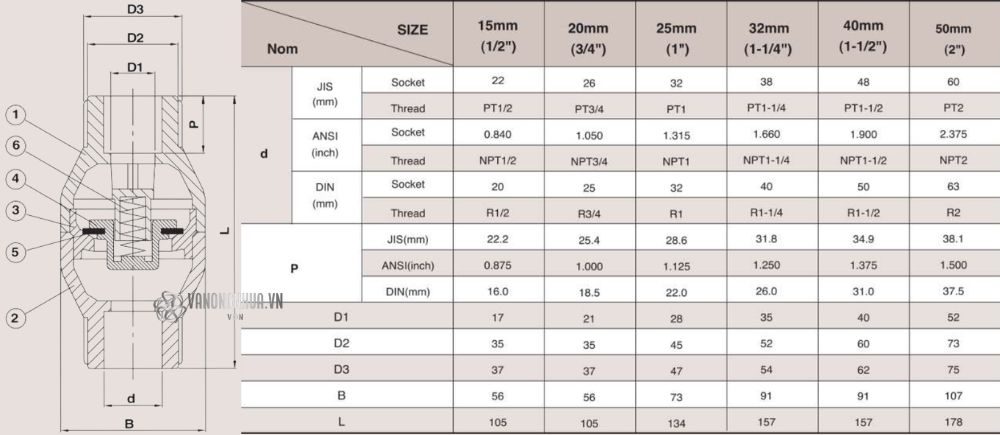

3. Chi tiết kích thước van Shieyu JC series

Kích thước là thông số người dùng cần đối chiếu ngay từ bước thiết kế. Dòng Shieyu JC series hỗ trợ đồng thời ba tiêu chuẩn JIS, ANSI và DIN, với các thông số đáng chú ý như sau:

• Kích cỡ van: Từ DN15 (ứng với van 1 chiều nhựa phi 21) ~ DN50 (tương ứng van 1 chiều nhựa phi 60)
• Đường kính trong d:
  • Shieyu JC100 socket
    • Chuẩn JIS: 22 mm ~ 60 mm
    • Chuẩn ANSI: 0,84 inch ~ 2,375 inch
    • Chuẩn DIN: 20 mm ~ 63 mm
  • Shieyu JC200 thread
    • Chuẩn JIS: PT1/2 ~ PT2
    • Chuẩn ANSI: NPT1/2 ~ NPT2
    • Chuẩn DIN: R1/2 ~ R2
• Chiều dài đầu nối P:
  • Chuẩn JIS: 22,2 mm ~ 38,1mm
  • Chuẩn ANSI: 0,875 inch ~ 1,5 inch
  • Chuẩn DIN: 16 mm ~ 37,5 mm
• Đường kính ngoài D2: 35mm ~ 73mm
• Chiều dài van L: 105mm ~ 178mm

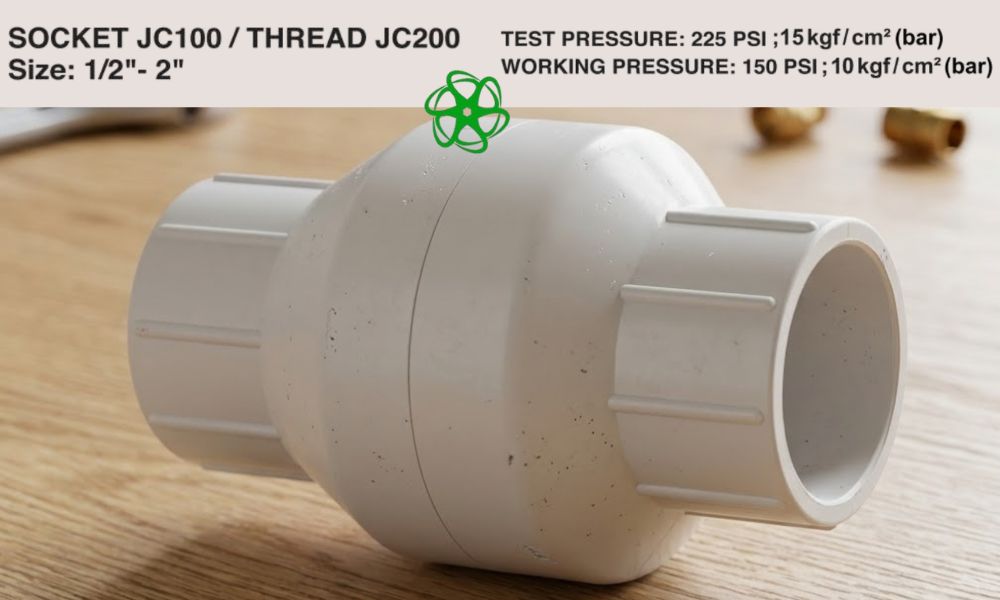

4. Áp suất van Shieyu model JC

Thông số áp suất của dòng Shieyu JC series đồng nhất cho toàn bộ dải kích cỡ từ 1/2 inch đến 2 inch – đây là điểm thuận lợi khi thiết kế hệ thống van nhựa, bởi người lắp đặt không cần tra cứu riêng từng cỡ van

• Áp suất kiểm thử: 15 bar hoặc 225 psi
• Áp suất làm việc: 10 bar (150 psi)
