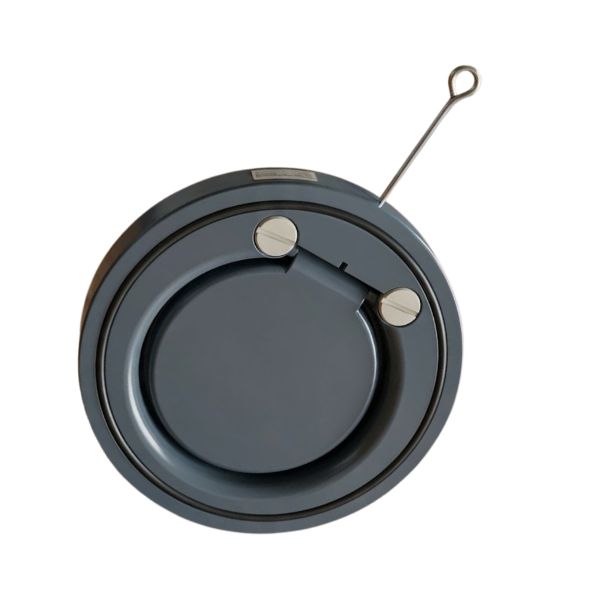

Shieyu JT series

Van Shieyu JT series là dòng van 1 chiều Shieyu hay được ưu tiên cho không gian lắp đặt chật hẹp, hoặc hệ thống cần van nhẹ, dễ thay thế, nhờ ưu thế về kiểu dáng nhỏ gọn nhưng vẫn giữ được tính năng ngăn dòng chảy ngược hiệu quả

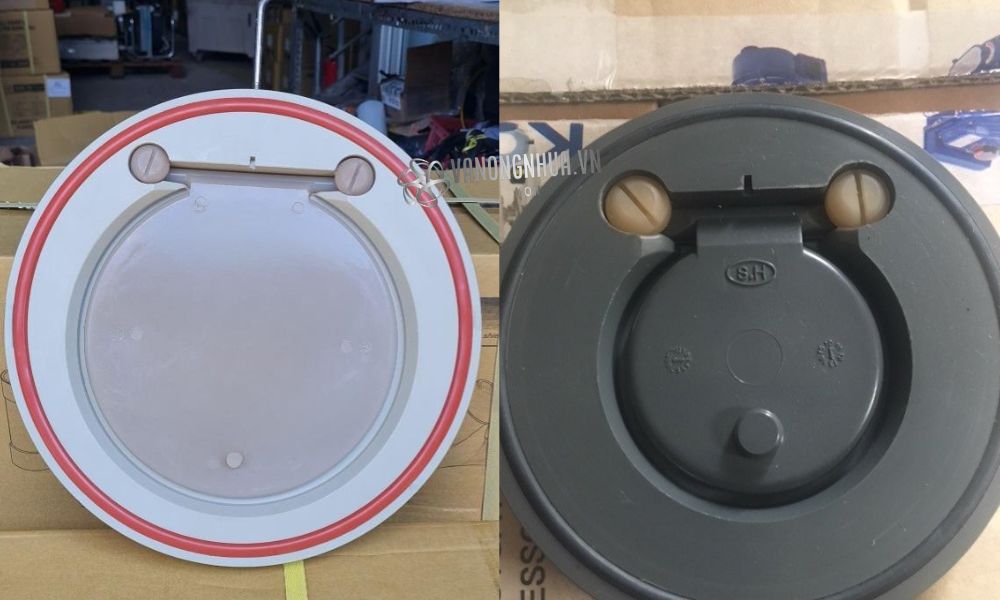

1. Giới thiệu về van Shieyu JT series

Dòng Shieyu JT series (Shieyu wafer check valve) ra đời để giải quyết bài toàn chọn van 1 chiều nhựa hoạt động ổn định, bền lâu trong các công trình bị hạn chế về không gian

• Lắp trực tiếp giữa hai mặt bích tiêu chuẩn mà không cần thêm bất kỳ đầu nối trung gian nào.
• Giúp hệ thống gọn hơn, chi phí vật tư thấp hơn và thời gian thi công ngắn hơn đáng kể.
• Có hai phiên bản chính
  • Dòng JT300 (không có lò xo) – rẻ hơn JT300S, đóng van theo trọng lực đĩa
  • Dòng JT300S (có lò xo) – giúp đĩa van đóng nhanh hơn, tránh hiện tượng va đập mạnh lên thành ống
• Có kích cỡ từ DN40 ~ DN500, song dòng van DN50 (ứng với van 1 chiều nhựa phi 60) là loại van cỡ nhỏ nhất được dùng phổ biến

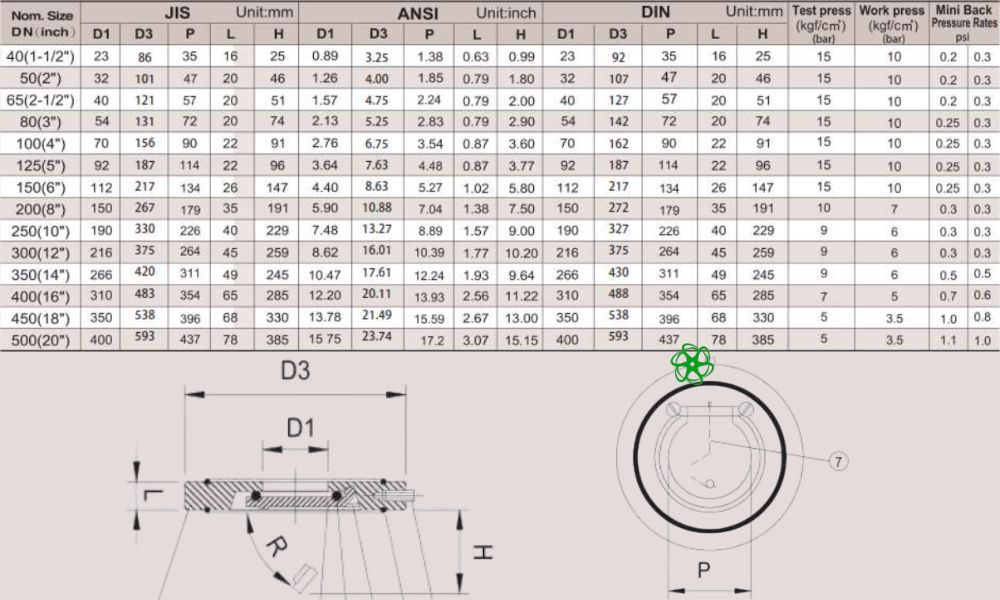

2. Van Shieyu JT series có kích thước thế nào

Trước khi người mua đặt hàng bất kỳ van nhựa nào, việc đầu tiên cần làm là đối chiếu kích thước với tiêu chuẩn đường ống đang sử dụng. Kích thước Shieyu JT series hỗ trợ đồng thời ba tiêu chuẩn JIS, ANSI và DIN – đây là điểm mạnh rất thực tế khi làm việc với các dự án có thiết bị nhập khẩu từ nhiều nguồn khác nhau

• Đường kính trong đầu nối D1:
  • Chuẩn JIS/DIN: 23mm ~ 400
  • Chuẩn ANSI: 0,89 inch ~ 15,75 inch
• Đường kính thân van D3:
  • Chuẩn JIS: 86mm ~ 593mm
  • Chuẩn ANSI: 3,25 inch ~ 23,74 inch
  • Chuẩn DIN: 92mm ~ 593mm
• Đường kính đĩa van P:
  • Chuẩn JIS/DIN: 35mm ~ 437mm
  • Chuẩn ANSI: 1,38 inch ~ 17,2 inch
• Độ dày van L:
  • Chuẩn JIS/DIN: 16mm ~ 78mm
  • Chuẩn ANSI: 0,63 inch ~ 3,07 inch

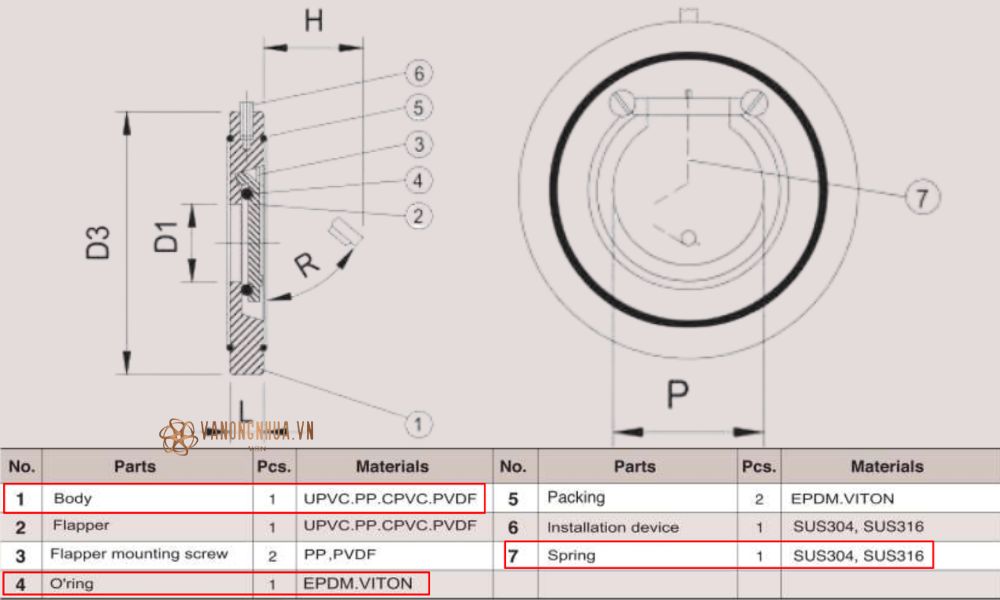

3. Vật liệu chế tạo van Shieyu model JT

Lựa chọn vật liệu nhựa cho van không phải là bước tùy chỉnh thẩm mỹ, đây là quyết định kỹ thuật ảnh hưởng trực tiếp đến tuổi thọ của toàn bộ hệ thống. Với Shieyu JT series, , vật liệu được phân bổ cụ thể cho từng chi tiết:

• Thân van (body) và đĩa van (flapper): Sử dụng nhựa uPVC, nhựa PP, nhựa cPVC hoặc nhựa PVDF.
• Gioăng (O-ring): Làm từ cao su EPDM hoặc Viton
• Lò xo (với dòng JT300S): Chế tạo từ inox 304 hoặc inox 316

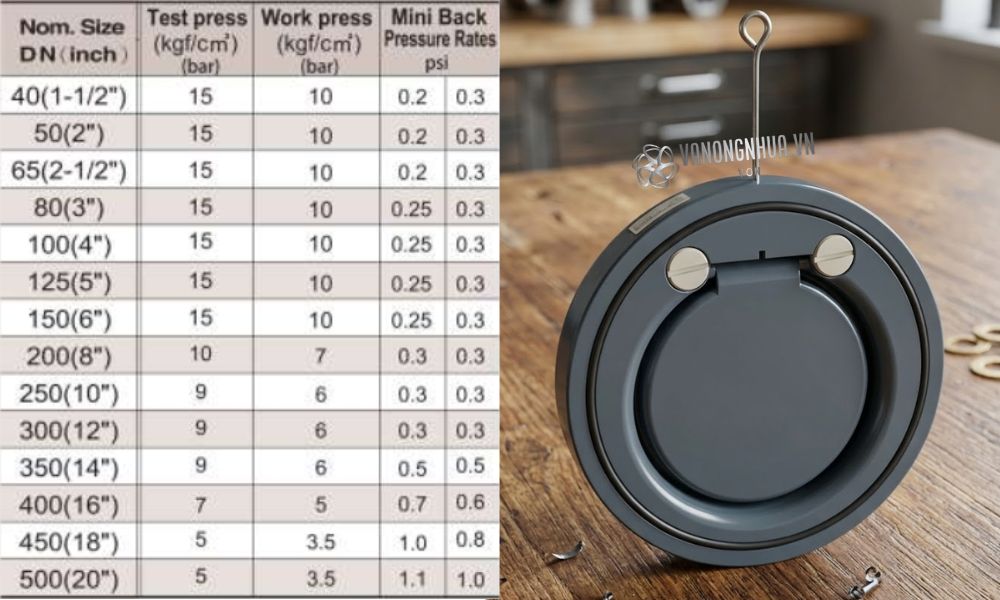

4. Van Shieyu mã JT chịu áp suất bao nhiêu

Áp suất van Shieyu là thông số mà nhiều người thiết kế cần lưu ý khi lắp đặt van, tránh hiện tượng van bị rò rỉ hoặc hỏng sớm. Dòng Shieyu JT series có bảng thông số áp suất rõ ràng sau đây:

• Áp lực thử nghiệm: 5 bar ~ 15 bar
• Áp lực làm việc: 3,5 bar ~ 10 bar
• Áp suất ngược tối thiểu: 0,2 psi ~ 1,1 psi

Áp suất làm việc giảm dần khi kích thước van tăng lên, với các cỡ van Shieyu JT series lớn từ DN450 trở lên, áp suất làm việc chỉ còn 3,5 kgf/cm². Người dùng cần tính toán kỹ áp lực thực tế tại điểm lắp đặt để hệ thống vận hành chính xác
