Hershey VP 420 PVC

Hershey VP 420 (dòng van 1 chiều lá lật VP 420 chuyên dụng cho đường ống cỡ lớn) là giải pháp chặn dòng chảy ngược kiểu nằm ngang hoặc đứng chế tạo từ nhựa PVC của hãng Hershey Valve (Đài Loan). Với thiết kế thuộc phân khúc Economy tối ưu chi phí, van là lựa chọn kinh tế hàng đầu cho các hệ thống đường ống công nghiệp không yêu cầu kết cấu chịu áp lực quá cao.

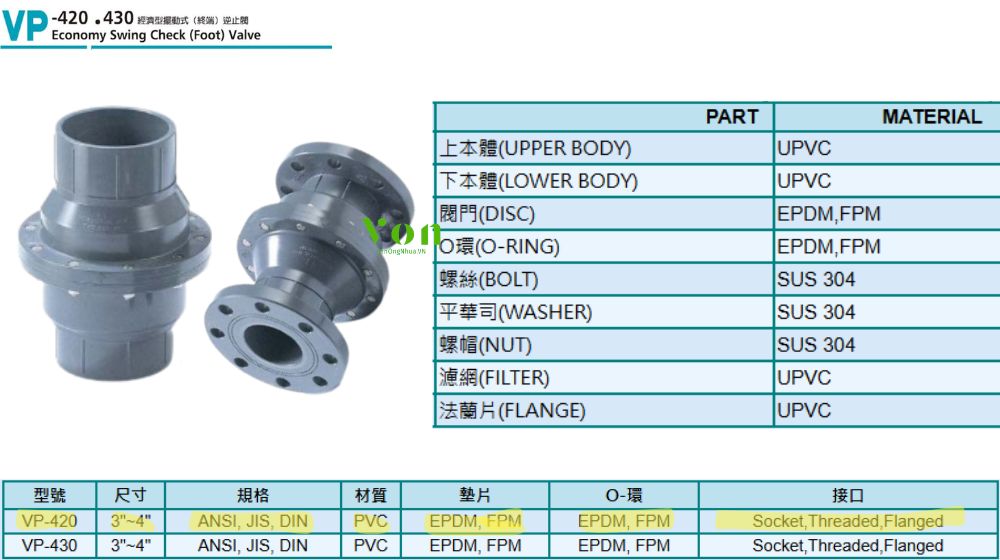

1. Thiết kế lá lật của Hershey VP 420

Hershey VP 420 là loại van 1 chiều nhựa được thiết kế tối giản để tối ưu hóa lưu lượng dòng chảy và giảm thiểu chi phí đầu tư vật tư:

• Thiết kế lá lật tự do:
  • Lá van tự động lật mở khi có áp lực dòng chảy đi qua và tự động sập xuống chặn kín khi dòng chảy dừng lại
  • Cơ chế này giúp giảm tối đa tổn thất áp suất (pressure drop) so với dòng van 1 chiều dạng bi
• Phân khúc Economy:
  • Kết cấu thân nhựa PVC mỏng nhẹ hơn dòng công nghiệp nặng VP-450, giúp tiết kiệm chi phí đầu tư nhưng vẫn đảm bảo khả năng chịu áp lực làm việc tiêu chuẩn 150 PSI.
• Dải kích cỡ giới hạn:
  • Khác với các dòng van 1 chiều lá lật nhựa cỡ nhỏ, Hershey VP 420 chỉ tập trung sản xuất cho hai cỡ ống lớn là 3″ (DN80) & 4″ (DN100)

ANH

2. Thông số kỹ thuật Hershey VP 420

Thông số kỹ thuật chi tiết của van 1 chiều lá lật VP 420 được ghi nhận trực tiếp từ catalog nhà sản xuất như sau:

• Thân van và nắp che: Nhựa PVC, màu xám sẫm
• Lá lật: PVC bọc đệm kín cao su
• Gioăng làm kín:EPDM (tiêu chuẩn cho hệ nước) hoặc FPM/Viton (cho hóa chất).
• Bulông liên kết nắp van: Thép không gỉ SUS 304
• Áp suất làm việc: Tối đa 150 PSI (10 kgf/cm²)
• Áp suất mở tối thiểu: Khoảng 2 PSI để đẩy mở hoàn toàn lá lật
• Kiểu kết nối: Đầu nong dán keo, đầu nối ren hoặc mặt bích

3. Kích thước van 1 chiều lá lật VP 420

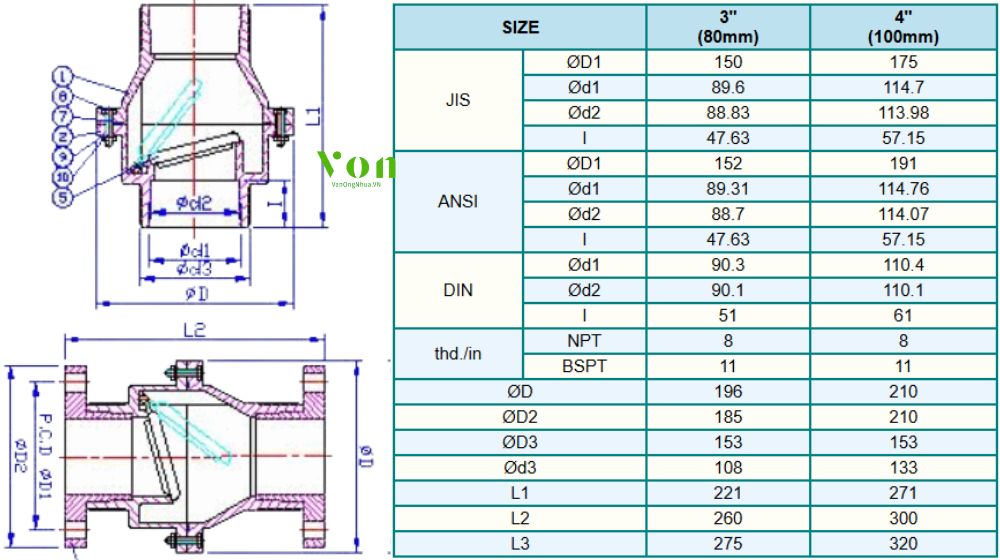

Dưới đây là bản vẽ kích thước tiêu chuẩn của van 1 chiều lá lật Hershey VP 420, được trích từ catalog VP-400 Series ( theo đơn vị: mm):

ẢNH Bảng

4. Kỹ thuật lắp đặt Hershey VP 420

Đối với van 1 chiều Hershey model VP 420, vị trí và hướng lắp đặt ảnh hưởng trực tiếp đến độ kín khít của lá van:

• Bắt buộc phải lắp van thẳng đứng hướng nắp van lên phía trên. Mũi tên chỉ hướng dòng chảy đúc trên thân van phải trùng với hướng đi của lưu chất
• Cách lắp đứng giúp lá van sập xuống nhanh nhờ trọng lực tự nhiên khi dòng chảy dừng
• Chỉ cho phép dòng chảy đi từ dưới lên. Không lắp van theo chiều dòng chảy từ trên xuống vì lá van sẽ không thể tự đóng lại được
• Không lắp van ngay sát sau co cút hoặc khớp nối chữ T để tránh dòng chảy xoáy gây rung lắc lá van liên tục làm mòn chốt xoay

5. Ứng dụng thực tế của Hershey VP 420

Nhờ ưu thế giá thành rẻ và lưu lượng lớn, van 1 chiều lá lật VP 420 được ứng dụng rộng rãi trong các hệ thống:

• Lắp sau bơm chìm nước thải để ngăn nước bẩn chảy ngược lại hố thu khi máy bơm ngừng chạy
• Đảm bảo nước đã qua bộ lọc không bị chảy ngược lại bể chứa khi hệ thống lọc dừng hoạt động
• Chặn dòng nước biển, nước muối chảy ngược trong các trang trại nuôi tôm công nghiệp
• Bảo vệ đường ống tránh hiện tượng hóa chất tràn ngược từ bể chính sang bể phụ

6. So sánh van VP 420 và rọ bơm VP 430

Rất nhiều khách hàng nhầm lẫn giữa hai dòng sản phẩm này do dùng chung catalogue đầu số VP-400:

• Van 1 chiều VP 420: Là van lắp nối tiếp trên đường ống dẫn (nằm ngang hoặc đi thẳng đứng) để chặn dòng chảy ngược. Van không có rọ lọc rác ở đầu vào
• VP 430: Là van lắp ở vị trí cuối cùng dưới đáy của đường ống hút máy bơm, chìm hoàn toàn trong bể. Van được tích hợp thêm rọ lọc nhựa PVC để ngăn rác thô đi vào buồng bơm
