Hershey VP 720

Hershey VP 720 là một trong những model van màng Hershey được sử dụng phổ biến trong các hệ thống xử lý nước và hóa chất nhẹ. Thiết kế tối ưu giúp van vận hành ổn định, hạn chế rò rỉ và dễ dàng bảo trì.

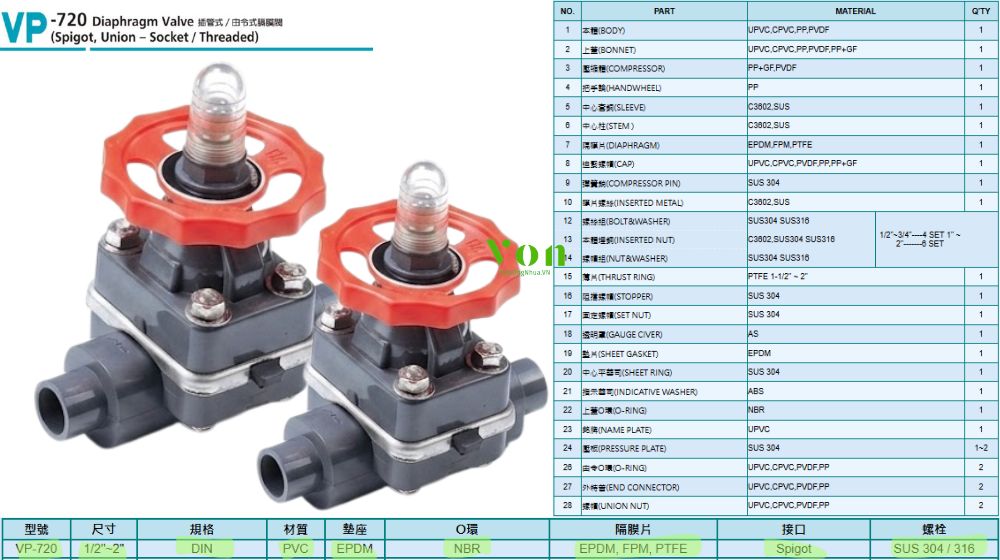

1. Thiết kế rắc co đôi của Hershey VP 720

Trong các hệ thống đường ống dẫn bùn lỏng hoặc nước thải công nghiệp, Hershey VP 720 là dòng van nhựa kiểu nối trơn nong ngoài (Spigot) theo tiêu chuẩn DIN của hãng Hershey Valve. Điểm đặc trưng của van là kết cấu Weir-type (vách ngăn dạng đập) phẳng nhẵn không hốc kẹt, ngăn ngừa bùn cặn tích tụ gây kẹt van

ẢNH

Bên cạnh đó van màng VP 720 còn sở hữu các đặc điểm nổi bật sau:

• Nắp che thước hành trình trong suốt: Giúp theo dõi trực quan trạng thái mở/đóng của màng van thông qua trục chỉ báo màu sắc hiển thị rõ trên nắp chụp
• Thiết kế chặn hành trình: Tích hợp đai ốc giới hạn lực nén phía dưới tay quay, ngăn chặn việc người dùng siết tay quay quá lực gây rách màng van
• Ốc cấy đồng đáy van: Phần đế van được đúc sẵn các ốc cấy đồng (Inserted Nuts) chịu lực tốt, hỗ trợ bắt vít cố định van vững chắc lên giá đỡ

2. Thông số vận hành van màng VP 720

Để phục vụ việc thiết kế bản vẽ và tính toán lưu lượng, dưới đây là thông số vận hành van màng VP 720 chi tiết:

• Dải kích cỡ sản xuất: Từ 1/2″ (DN15) ~ 2″ (DN50)
• Chất liệu thân van: Nhựa PVC
• Chất liệu màng van: EPDM, FPM đàn hồi tốt hoặc màng PTFE
• Áp suất làm việc tối đa: 100 PSI ở điều kiện nhiệt độ phòng 23°C (73.4°F)
• Kiểu kết nối hai đầu: Đầu trơn nong dán keo (Spigot)

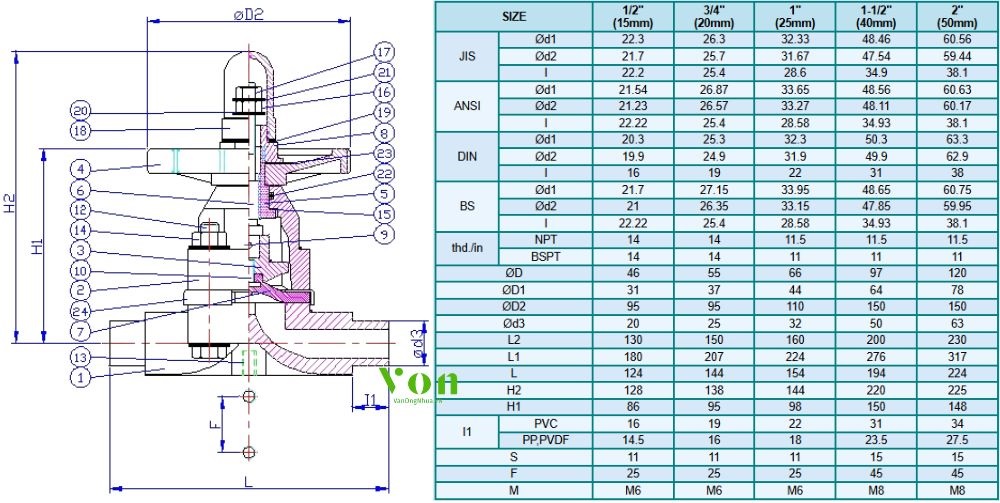

3. Kích thước của Hershey VP 720

Dưới đây là bảng kích thước tiêu chuẩn của Hershey VP 720, bao gồm các thông số hình học phục vụ cho thiết kế, lắp đặt và thay thế trong hệ thống đường ống

ẢNH Bảng

4. Quy trình thay thế màng van màng VP 720 tại chỗ

Một trong những ưu điểm nổi bật của Hershey VP 720 là cho phép thay thế màng van trực tiếp tại vị trí lắp đặt, giúp rút ngắn thời gian bảo trì và hạn chế ảnh hưởng đến hệ thống đường ống. Các bước thực hiện tuần tự nhưu sau:

• Bước 1 – Tháo cụm nắp van:
  • Ngừng dòng lưu chất và xả hết áp suất trong đường ống
  • Quay vô lăng về vị trí mở hoàn toàn để trục van nâng lên hết hành trình
  • Tháo các bu-lông liên kết giữa bonnet và thân van, sau đó nhấc toàn bộ cụm bonnet cùng vô lăng ra ngoài
• Bước 2 – Thay thế màng van:
  • Tháo màng ngăn cũ khỏi đầu chốt nén trên thân Hershey VP 720
  • Vệ sinh khoang thân van, loại bỏ cặn bẩn hoặc hạt rắn bám trên bề mặt làm kín
  • Lắp màng van mới vào đúng vị trí, đồng thời căn chỉnh chính xác các lỗ bu-lông trước khi lắp lại
• Bước 3 – Lắp ráp và hiệu chỉnh hành trình:
  • Đặt cụm bonnet trở lại thân van và siết đều các bu-lông theo trình tự đối xứng để đảm bảo lực ép đồng đều
  • Điều chỉnh vòng chặn hành trình (Stopper) nhằm giới hạn điểm đóng của trục van, tránh siết vô lăng quá chặt gây biến dạng hoặc làm giảm tuổi thọ của màng van

5. Cơ chế tự làm sạch dòng của Hershey VP 720

Một trong những ưu điểm nổi bật của Hershey VP 720 là cơ chế tự làm sạch bề mặt làm kín trong quá trình đóng van, giúp hạn chế bám cặn và duy trì độ kín sau thời gian dài vận hành.

• Thiết kế Weir-type chống tích tụ cặn:
  • Lòng van được thiết kế phẳng, hạn chế các hốc và túi rỗng (Cavity) thường xuất hiện trên van bi hoặc van cổng
  • Giảm hiện tượng lắng đọng cặn bẩn, bùn hoặc hạt rắn, giúp lưu chất lưu thông ổn định và duy trì vệ sinh đường ống
• Màng van tự quét sạch bề mặt làm kín:
  • Khi đóng van, màng EPDM hoặc PTFE ép xuống vách ngăn Weir, đồng thời quét sạch cặn bám trên bề mặt tiếp xúc
  • Hạn chế cặn kẹt giữa màng và thân van, đảm bảo khả năng đóng kín và giảm nguy cơ rò rỉ
• Duy trì hiệu quả vận hành lâu dài:
  • Giảm tần suất vệ sinh và bảo trì định kỳ
  • Nâng cao tuổi thọ màng van và duy trì hiệu suất làm kín ổn định trong các hệ thống xử lý nước, nước thải và hóa chất nhẹ
