Hershey VP 360 PVC

Hershey VP 360 thuộc series van bi nhựa cỡ lớn (Two-piece Ball Valve) được thiết kế đặc biệt cho các đường ống dẫn lưu lượng cao của thương hiệu van Hershey. Với cấu trúc thân van 2 mảnh chắc chắn và thiết kế Full Port (mở toàn phần), van bi VP360 đảm bảo dòng chảy đi qua đạt công suất tối đa mà không bị suy giảm áp lực

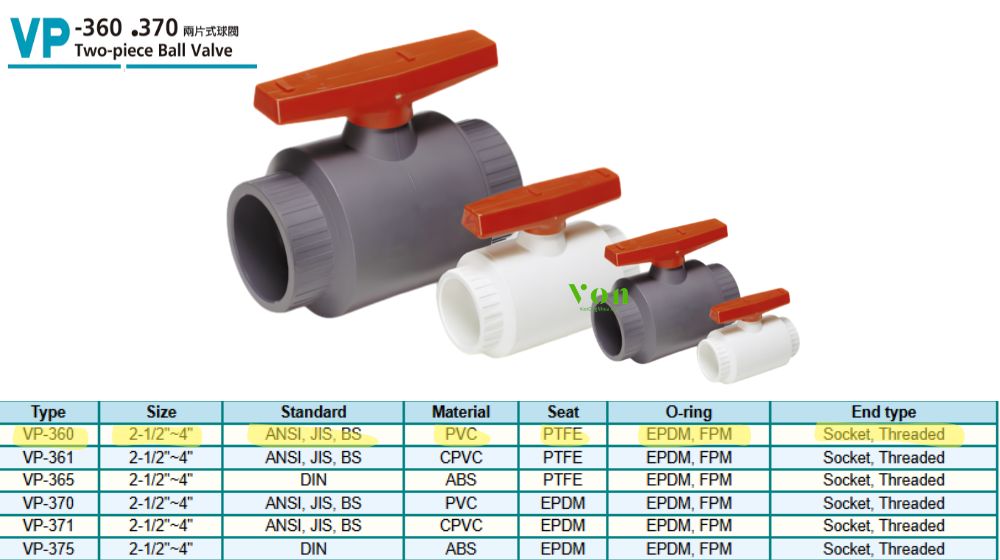

1. Hershey VP 360 là loại van gì

Hershey VP 360 là dòng van bi Hershey có cấu tạo 2 mảnh (phần thân chính và phần đuôi nối). Khác với các dòng van rắc co tháo lắp nhanh dành cho kích thước nhỏ, kiểu thiết kế 2 mảnh này mang lại sự liền khối vững chắc, phù hợp với hệ thống đường ống cỡ lớn từ DN65 ~ DN100

• Kiểu van: Van bi 2 mảnh (Two-piece Ball Valve), vận hành bằng tay gạt chữ T
• Vật liệu chế tạo: Thân van bằng nhựa PVC
• Gioăng làm kín: Đệm bi (Seat) bằng nhựa PTFE (Teflon) chịu ma sát, các vòng O-ring thân bằng cao su EPDM hoặc FPM

2. Thông số kỹ thuật của van bi VP360

Là dòng van nhựa chuyên dụng cho đường ống lớn, van bi VP360 đáp ứng các chỉ tiêu vận hành khắt khe trong môi trường nước và hóa chất lỏng. Các thông số vận hành của van bao gồm:

• Tiêu chuẩn kết nối: Hỗ trợ hệ chuẩn ANSI, JIS và BS
• Định mức áp suất: 150 PSI tại nhiệt độ 23°C (73.4°F)
• Kiểu đầu nối: Dán keo (Socket) hoặc lắp ren (Threaded)

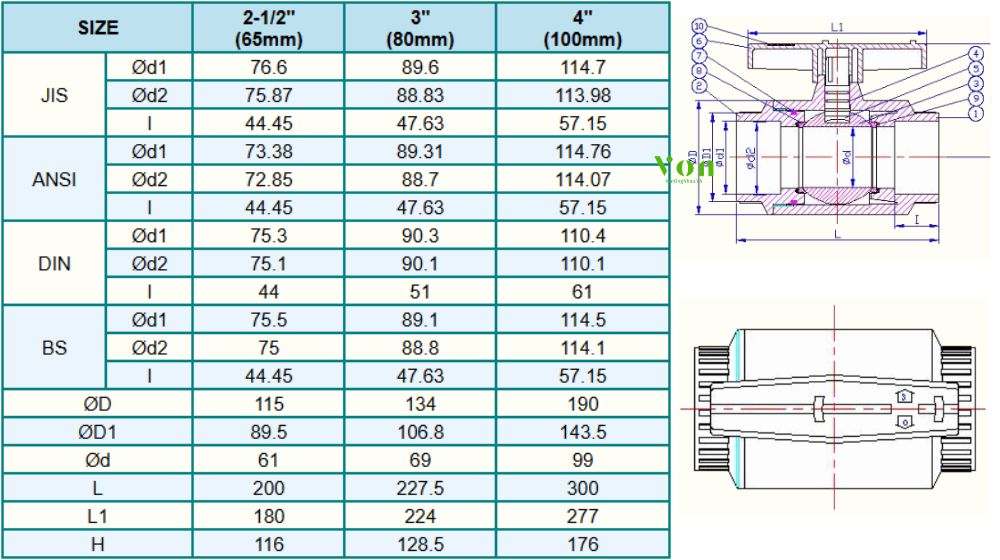

3. Kích thước lắp đặt chi tiết của Hershey VP 360

Dưới đây là bảng thông số kích thước cơ bản của Hershey VP 360 để kỹ sư thiết kế hệ thống tính toán không gian lắp đặt, trích từ catalogue hãng (đơn vị tính: mm):

4. Đặc điểm thiết kế nổi bật của Hershey VP 360

Ngoài cấu trúc 2 mảnh bền bỉ, Hershey VP 360 còn mang nhiều cải tiến về mặt cơ khí để phục vụ tốt nhất cho các hệ thống công suất cao.

• Thiết kế toàn lưu lượng, lỗ thoát của bi cầu (chỉ số d) có đường kính lớn, giảm thiểu tối đa tổn thất áp suất (pressure drop) khi lưu chất đi qua
• Dù là van cỡ lớn, van bi VP360 vẫn được tinh chỉnh cấu trúc ổ bi giúp thao tác đóng mở nhẹ nhàng (Lower torque), không đòi hỏi lực tay quá lớn
• Thiết kế 2 mảnh tối giản giúp giảm giá thành sản xuất, mang lại giải pháp kinh tế (Economical cost) vượt trội so với van bi True Union cùng kích cỡ

5. Ứng dụng phổ biến của van bi VP360 trong công nghiệp

Với các đặc tính trên, Hershey VP 360 trở thành lựa chọn hàng đầu cho các hạng mục luân chuyển chất lỏng khối lượng lớn

• Làm van chặn (isolation valve) tại các đường ống dẫn gom nước thải thô về bể điều hòa
• Kiểm soát lưu lượng cấp thoát nước ở các hồ nuôi công nghiệp cỡ lớn nhờ đặc tính chống ăn mòn của PVC
• Đóng mở nguồn nước tổng tại các trạm bơm luân chuyển cấp nước dân dụng

6. Lưu ý khi lắp đặt và vận hành Hershey VP 360

Vì Hershey VP 360 có kích thước và trọng lượng đáng kể, quá trình thi công đòi hỏi sự cẩn trọng cao hơn.

• Phải bố trí giá đỡ (support) ở hai đầu đường ống sát vị trí lắp van để tránh trọng lượng của thân van làm võng đường ống nhựa
• Do tiết diện dán keo lớn (đường kính ống từ 76mm đến 114mm), cần thoa đều primer và keo dán nhanh chóng. Để mối dán nghỉ tối thiểu 24-48 giờ trước khi thử áp
• Dùng cả hai tay thao tác đều đặn trên tay gạt của van bi VP360 để đóng/mở van từ từ. Tránh đóng mở đột ngột vì có thể gây ra hiện tượng búa nước phá vỡ đường ống
