Hershey VP 270 PVC

Hershey VP 270 là dòng mặt bích xoay (Van Stone Flange) bằng nhựa PVC của thương hiệu van Hershey, nổi bật với cơ chế vành bích xoay tự do giúp căn chỉnh lỗ bu-lông dễ dàng mà không cần xoay toàn bộ thân ống trong quá trình lắp đặt.

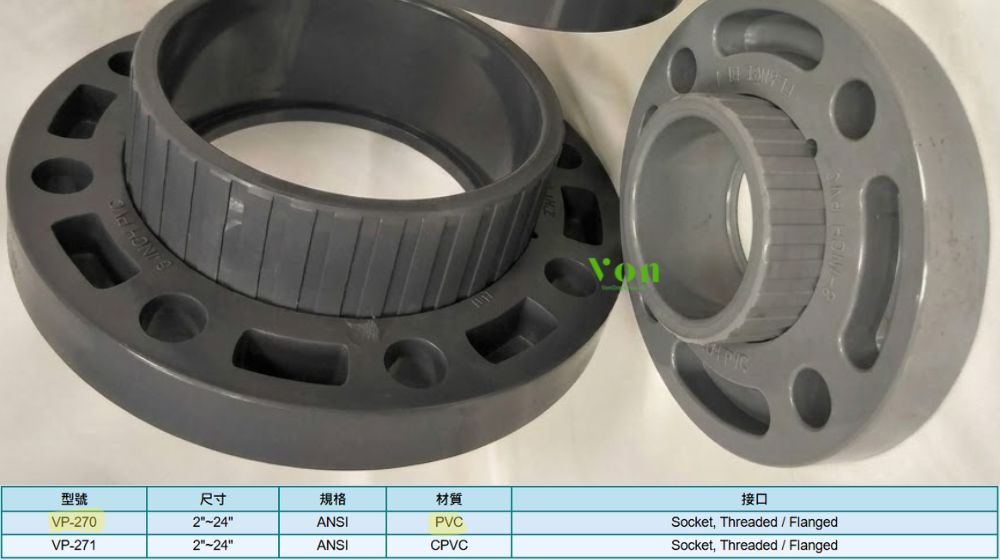

1. Hershey VP 270 là loại mặt bích gì

Hershey VP 270 là loại mặt bích Hershey kiểu Van Stone (mặt bích xoay rời) được thiết kế tách biệt thành hai phần: Phần stub end (đầu nối dán cố định vào ống) và phần vành bích xoay tự do bên ngoài. Đây là giải pháp kết nối đường ống linh hoạt bậc nhất trong dòng phụ kiện ống nhựa

• Vật liệu chế tạo: Nhựa PVC cao cấp, chống ăn mòn tốt với nước, hóa chất loãng và các dung dịch muối ở nhiệt độ môi trường
• Tiêu chuẩn sản xuất: Sản xuất theo tiêu chuẩn kỹ thuật ANSI 150 PSI, kiểm soát chặt chẽ dung sai lắp ghép

2. Ưu điểm thiết kế xoay linh hoạt của Hershey VP 270

So với mặt bích liền một mảnh, thiết kế Van Stone của mặt bích VP 270 mang lại nhiều lợi thế vượt trội trong thi công và bảo trì thực tế

• Vành bích xoay tự do 360° quanh stub end, cho phép căn lỗ bu-lông chính xác mà không cần xoay thân ống hay tháo lắp lại toàn bộ tuyến
• Khi cần tháo thiết bị (van, máy bơm), chỉ cần tháo bu-lông và trượt vành bích ra, không ảnh hưởng đến phần stub end đã dán cố định trên ống
• Cơ chế xoay hấp thụ sai lệch góc nhỏ giữa hai mặt bích đối nhau, bảo vệ mối dán keo khỏi lực kéo lệch tâm

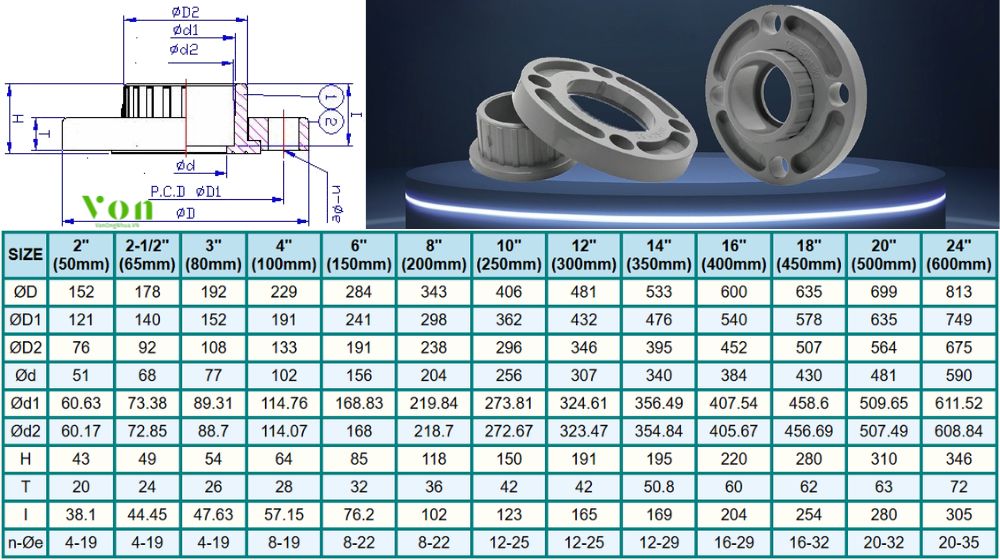

3. Bảng kích thước mặt bích VP 270 chuẩn ANSI

Toàn bộ thông số kích thước của Hershey VP 270 được trích lục trực tiếp từ bảng ANSI 150 PSI FLANGE (Van Stone) trong catalogue kỹ thuật chính hãng. Chi tiết theo bảng sau:

4. Mặt bích VP 270 phù hợp với hệ thống đường ống nào

Nhờ thiết kế xoay linh hoạt và vật liệu PVC bền bỉ, Hershey VP 270 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng. Các ứng dụng tiêu biểu của dòng mặt bích nhựa này có thể kể đến như:

• Kết nối van, đồng hồ đo lưu lượng, máy bơm trong các trạm bơm cấp nước đô thị và trạm xử lý nước thải công nghiệp
• Phù hợp cho các đường ống dẫn dung dịch tẩy rửa, hóa chất bơi lội (nước hồ bơi chlorinated) và dung dịch muối ăn mòn nhẹ
• Lý tưởng cho các điểm đấu nối thiết bị cần tháo lắp định kỳ như bộ lọc, van điều tiết và đầu đo áp suất

5. Hershey VP 270 khác gì so với mặt bích liền VP 260

Hai dòng sản phẩm phục vụ nhu cầu khác nhau trong cùng một hệ thống ống nhựa PVC, việc hiểu rõ sự khác biệt giúp kỹ sư chọn đúng loại cho từng vị trí lắp đặt.

• Hershey VP 260
  • Mặt bích liền một khối, dán trực tiếp vào ống
  • Giá thành kinh tế hơn
  • Phù hợp hệ thống cố định, ít tháo lắp
• Hershey VP 270
  • Gồm stub end và vành bích rời
  • Cho phép xoay vành bích khi lắp đặt
  • Phù hợp vị trí cần bảo trì hoặc tháo lắp thường xuyên

6. Lưu ý kỹ thuật khi lắp đặt mặt bích xoay VP 270

Lắp đặt đúng kỹ thuật giúp đảm bảo độ kín, khả năng chịu áp và tuổi thọ của mối nối mặt bích VP 270. Chi tiết như sau:

• Dán stub end trước, xoay vành bích sau:
  • Luồn vành bích vào ống trước khi dán keo stub end
  • Chỉ xoay căn lỗ bu-lông sau khi keo khô hoàn toàn
• Kiểm tra bề mặt stub end:
  • Bề mặt tiếp xúc phải phẳng và vuông góc với trục ống để đảm bảo độ kín, tránh rò rỉ
• Siết bu-lông đối xứng:
  • Siết theo thứ tự đối chéo, tăng lực đều từng bước để gioăng được ép đồng đều và kín khít
