Hershey VP 810 PVC

Hershey VP 810 là một trong những model van bướm Hershey vận hành bằng kiểu tay gạt, giúp đóng mở nhanh và tiết kiệm không gian cho đường ống từ DN40 trở lên. Thiết bị sở hữu đĩa van nhựa kháng và tay gạt định vị nhiều cấp, giúp kiểm soát, phân phối lưu lượng chất lỏng hiệu quả.

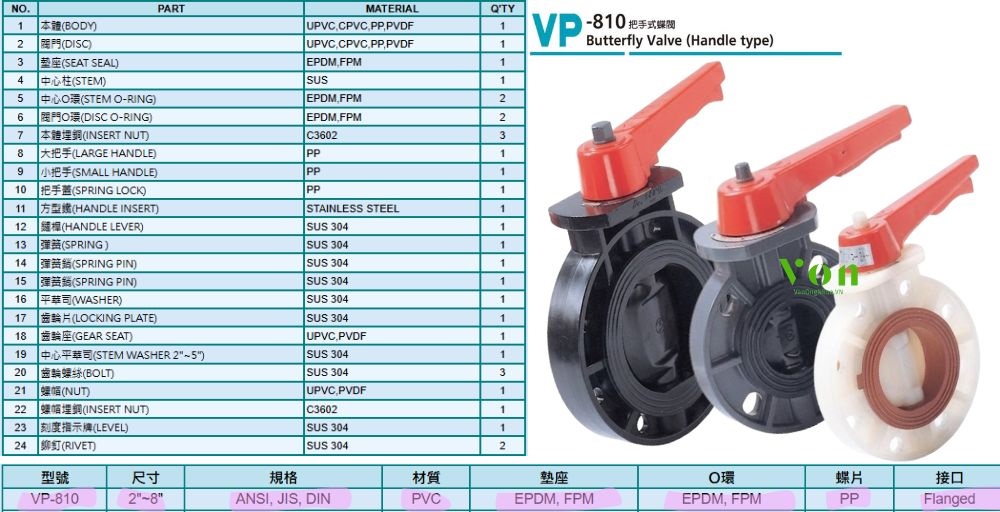

1. Cơ cấu tay gạt của Hershey VP 810

Hershey VP 810 còn được biết đến là van bướm tay gạt VP 810, được thiết kế và sản xuất bởi Hershey Valve với cơ cấu điều khiển bằng tay gạt tiện lợi. Thiết kế này giúp thao tác đóng mở nhanh, định vị chính xác góc mở và vận hành ổn định trong nhiều điều kiện làm việc.

• Đĩa tròn định vị chia góc (Throttle Plate):
  • Phía dưới tay gạt được trang bị đĩa tròn định vị chia hành trình đóng mở 90° thành nhiều cấp góc khác nhau, giúp cố định chính xác vị trí đĩa van.
  • Cho phép điều tiết lưu lượng linh hoạt, đồng thời hạn chế hiện tượng tự dịch chuyển khi van đang vận hành
• Tay gạt chịu lực:
  • Tay gạt được chế tạo từ nhựa kỹ thuật có độ bền cao, tích hợp cơ cấu lò xo tự khóa giúp thao tác đóng mở nhanh và an toàn
  • Đảm bảo giữ chắc góc mở đã cài đặt, giảm rung lắc khi hệ thống làm việc ở lưu lượng hoặc áp suất lớn

2. Đặc tính kỹ thuật của van bướm tay gạt VP 810

Dưới đây là các thông số tiêu chuẩn của dòng van bướm tay gạt Hershey VP 810, phục vụ cho việc lựa chọn và lắp đặt trong hệ thống đường ống dân dụng và công nghiệp:

• Dải kích cỡ sản xuất: Từ 1 1/2″ (DN40) ~ 8″ (DN200)
• Vật liệu thân và đĩa van: Nhựa PVC
• Chất liệu đệm làm kín: Cao su EPDM tiêu chuẩn hoặc FPM chịu hóa chất
• Áp suất làm việc tối đa: 150 PSI
• Kiểu kết nối: Kẹp wafer
• Tiêu chuẩn kết nối:
  • JIS 10K
  • ANSI Class 150
  • DIN PN10

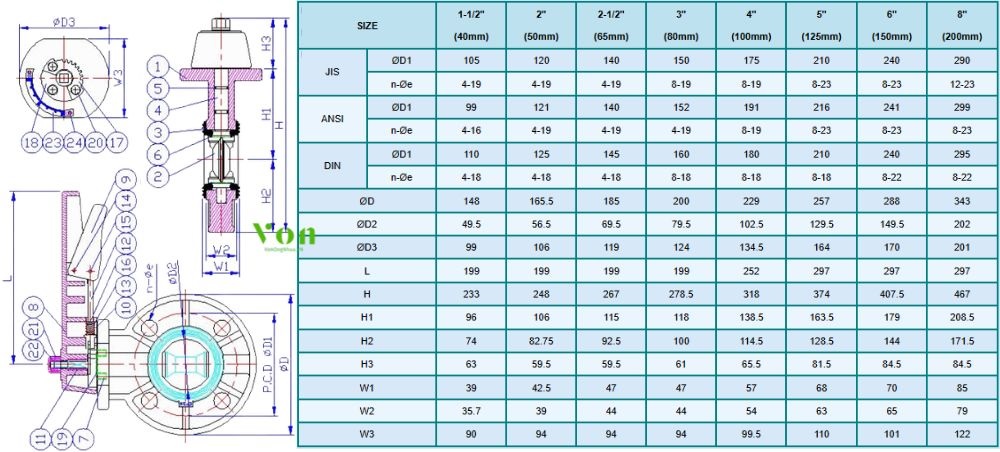

3. Bản vẽ kích thước van bướm tay gạt VP 810

Các kích thước lắp đặt của Hershey VP 810 được thể hiện chi tiết trong catalogue kỹ thuật chính hãng. Nhờ thiết kế thân van wafer mỏng, loại van bướm nhựa PVC này giảm đáng kể chiều dài lắp đặt mà vẫn đảm bảo khả năng kết nối chắc chắn với hệ thống mặt bích

4. Cơ chế đệm kép của Hershey VP 810

Để tăng độ kín và bảo vệ cụm truyền động, Hershey VP 810 được trang bị hệ thống đệm trục kép (Double O-ring), giúp hạn chế rò rỉ lưu chất qua vị trí trục van trong quá trình vận hành:

• Đệm kín trục hai tầng:
  • Trục van bằng SUS 304 hoặc SUS 316 được bố trí hai vòng O-ring EPDM hoặc FPM trên cổ trục để tạo hai lớp làm kín độc lập
  • Hạn chế lưu chất rò rỉ theo phương dọc trục, đồng thời bảo vệ cụm tay gạt khỏi tác động của hóa chất
• Nâng cao độ an toàn vận hành:
  • Ngăn hơi hóa chất và lưu chất xâm nhập lên cụm truyền động, giảm nguy cơ ăn mòn các chi tiết cơ khí
  • Duy trì độ kín ổn định và kéo dài tuổi thọ của van bướm tay gạt Hershey VP 810 trong quá trình sử dụng

5. Sự cố kẹt đĩa van bướm tay gạt VP 810

Trong quá trình lắp đặt Hershey VP 810 hay các loại van bướm nhựa tay gạt khác, việc lựa chọn đường ống không phù hợp có thể khiến đĩa van va chạm với thành ống, ảnh hưởng đến khả năng đóng mở và tuổi thọ của thiết bị

• Nguyên nhân đĩa van bị kẹt:
  • Khi van mở hoàn toàn 90°, mép đĩa sẽ vượt ra ngoài thân van để tạo tiết diện dòng chảy lớn nhất
  • Nếu sử dụng đường ống có đường kính trong nhỏ, như uPVC hoặc cPVC Schedule 80, mép đĩa có thể chạm vào thành ống, gây kẹt khi vận hành hoặc làm hư hỏng đĩa van
• Biện pháp khắc phục:
  • Trước khi lắp đặt, nên kiểm tra đường kính trong của ống và mài vát mép đầu ống khoảng 45° khi cần thiết
  • Khoảng vát này tạo đủ không gian để đĩa van của Hershey VP 810 xoay hết hành trình 90°, đảm bảo vận hành nhẹ nhàng và tránh va chạm với thành ống
